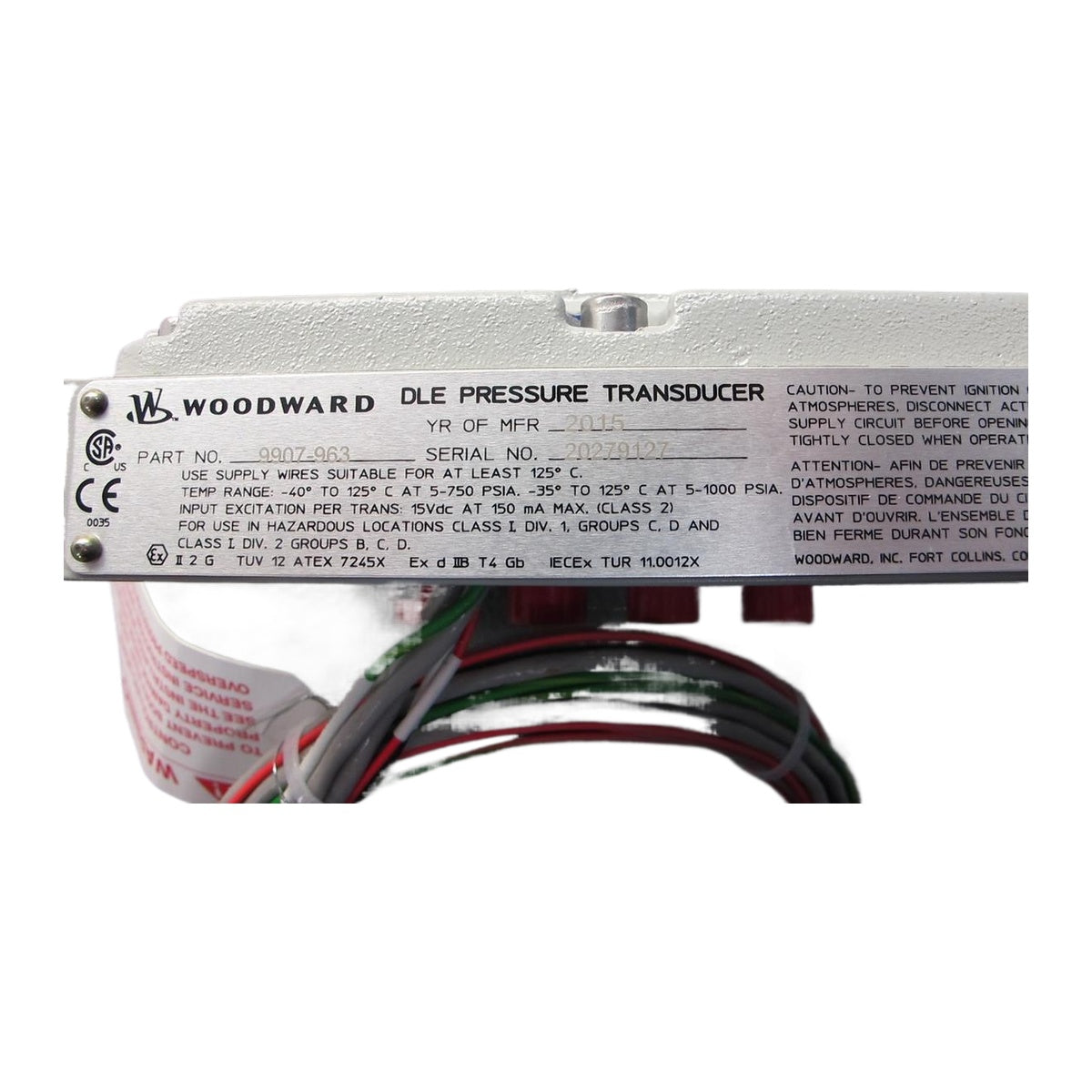

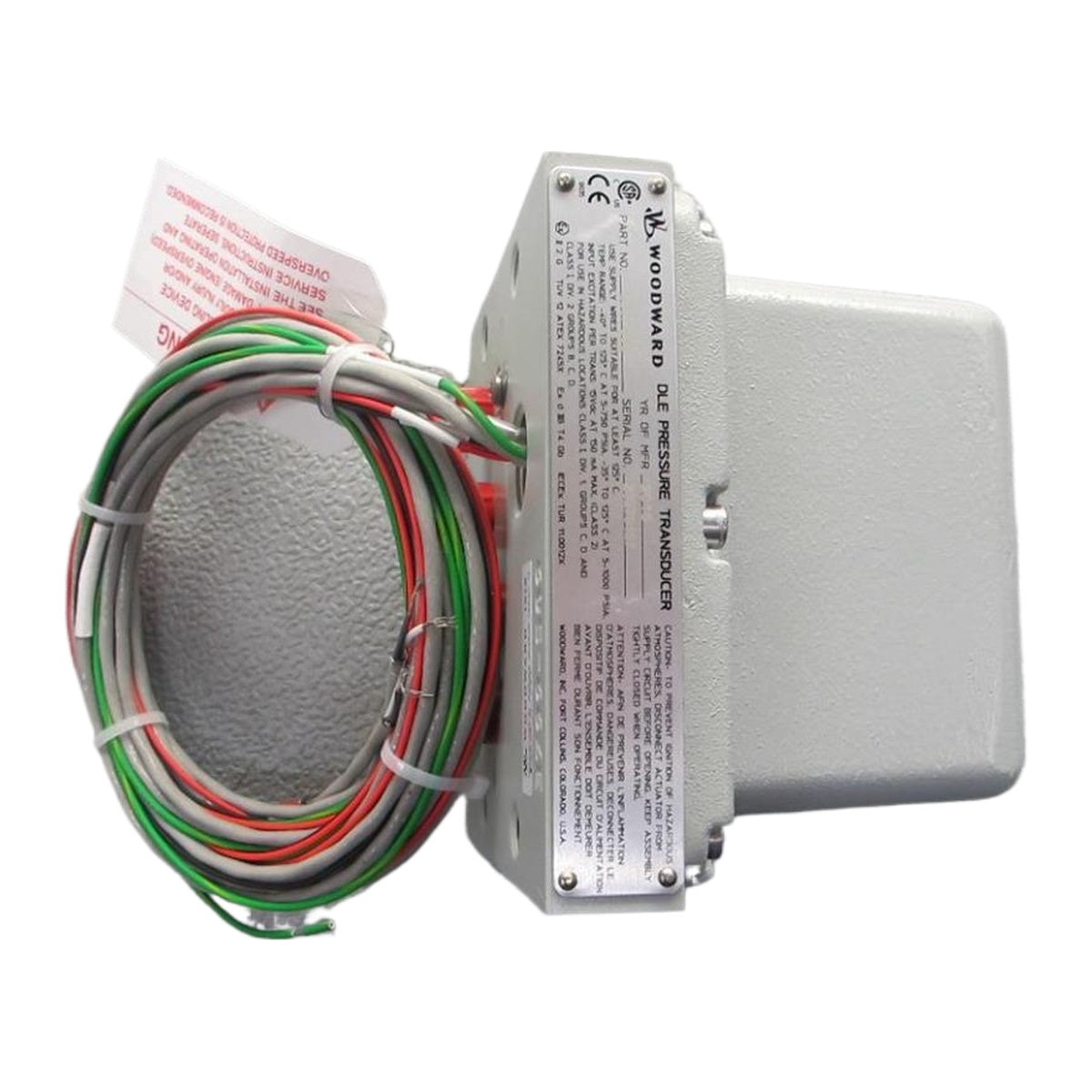

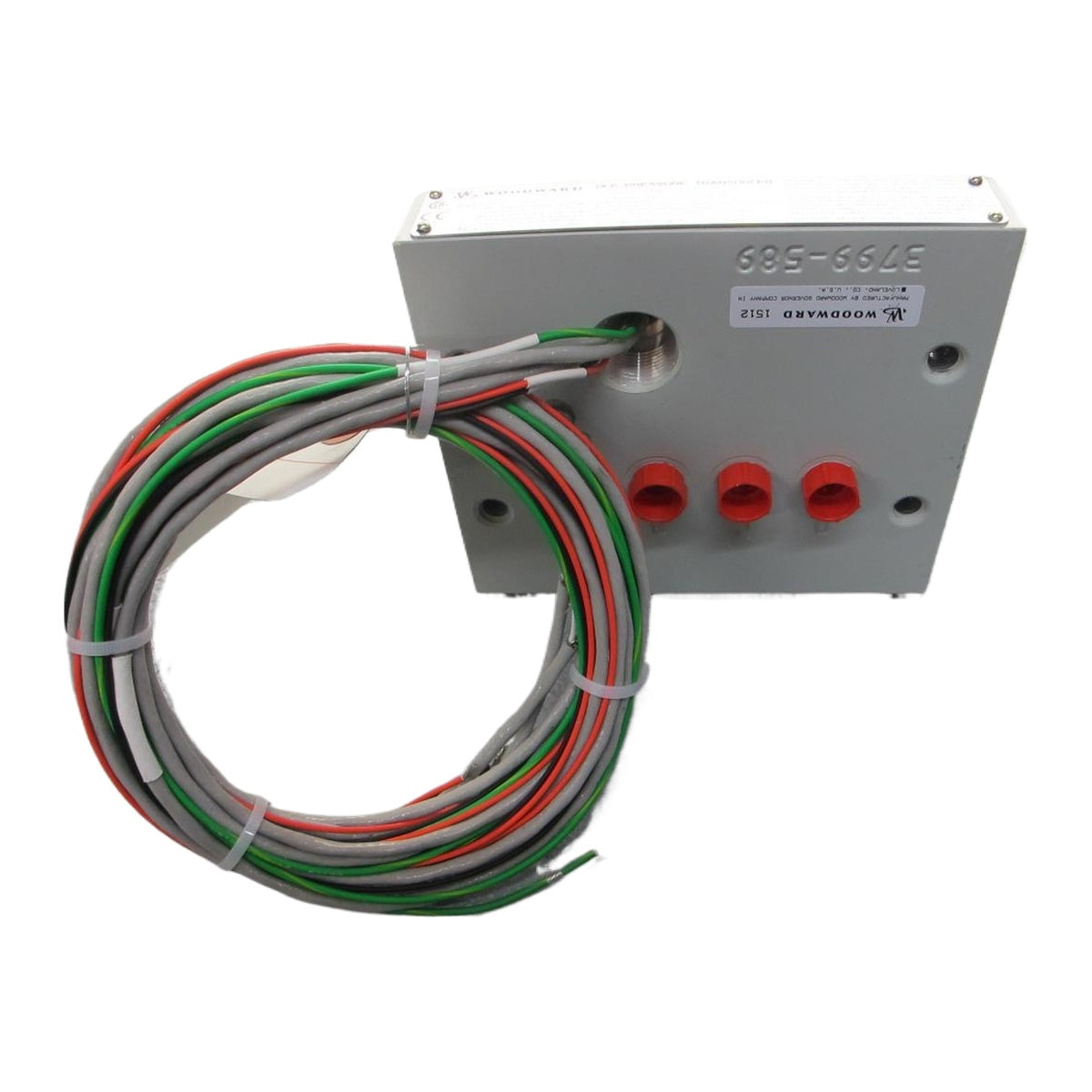

Woodward 9907-963 DLE intelligens nyomásátalakító-elosztó szerelvény

Leírás

A Woodward 9907-963 DLE intelligens nyomásjelátalakító-elosztóegység nagy pontosságú nyomásmérő eszköz, amelyet száraz, alacsony kibocsátású (DLE) turbinavezérlő-rendszerekhez és ipari turbógépekhez terveztek. Több belső nyomásjelátalakítót helyez el egy alumínium elosztóházban található központi alaplapon, így precíz nyomásfelügyeletet és valós idejű adatátvitelt biztosít olyan elektronikus vezérlőplatformok számára, mint a MicroNet, a NetCon vagy az Atlas.

A Woodward 9907-963 szabványos aszinkron soros adó-vevő (UART) protokollon keresztül kommunikál a rendszervezérlő interfészmoduljaival vagy a terepi csatlakozómodulokkal (FTM), RS-422 differenciális jelátvitellel, 375 Kbaud sebességgel. A táp- és kommunikációs vezetékek integrált szabad vezetékeken keresztül haladnak, amelyek kapacitív átvezetőszűrő-egységeken vezetnek át az elektromos zaj elnyomása érdekében, amelyet a terepi kábelezés vehet fel.

Jellemzők

• Több intelligens nyomásjelátalakítót integrál egyetlen robusztus elosztóegységbe.
• RS-422 nagysebességű UART digitális kommunikációt használ 375 Kbaud sebességgel.
• Nagy pontosságú nyomásmérést biztosít, a teljes skálaértékhez képest +/-0,047%-os pontossággal az üzemi hőmérséklet-tartományban.
• A külső elektromos zaj csillapítására belső kapacitív átvezetőszűrőket tartalmaz a szabad vezetékes csatlakozásokon.
• Legfeljebb 300 m (1000 láb) távolságra lévő távtelepítéshez tervezték a terepi csatlakozómodultól.
• Gyors dinamikus választ biztosít 20 Hz-es frekvenciaátvitellel és 6 ms késleltetéssel.

Alkalmazások

• Száraz, alacsony kibocsátású (DLE) gázturbinák tüzelőanyag- és égésszabályozó rendszerei.
• Ipari turbógépek felügyeleti és vezérlési platformjai.
• MicroNet, NetCon és Atlas elektronikus turbinavezérlő-rendszerarchitektúrák.
• Nagy pontosságú ipari folyamatnyomás-felügyelet.

Műszaki specifikációk

Csatlakozások/interfészek

Telepítési irányelvek

• Az elosztóegységet olyan helyzetben szerelje fel, amely lehetővé teszi, hogy a kondenzátum a nyomásbemeneti csatlakozóktól elfelé folyjon.
• Ügyeljen arra, hogy a folyadékforrástól vezető nyomáscsőben ne legyenek olyan mélypontok, ahol kondenzátum vagy szennyeződés gyűlhet össze.
• DLE-rendszeralkalmazások esetén a nyomásforrás és az elosztóegység közötti csőhossz legfeljebb 2,4 m (8 ft) legyen.
• A 1/4 hüvelykes, rozsdamentes acél Swagelok-szerelvényeket kézzel húzza meg, majd kulccsal fordítsa el 1–1 1/4 fordulattal, hogy a gyűrű tömítetten rögzüljön a csövön.
• Lángbiztos / 1. zónás burkolatokon alkalmazzon 9,2 N-m (81 lb-in) fedélcsavar-meghúzási nyomatékot a burkolat teljes tömítettségének biztosítására.
• A tápbemenetet leválasztott, 2. osztályú áramforrásról kell biztosítani, amelynek kimenet és föld/alváz között mért teljes kapacitása kevesebb mint 5000 pF.
• I. osztály, 1. divízió vagy 1. zóna szerinti alkalmazások esetén szereljen be kábelcső-tömítést a kábelcső-bemenettől számított 457 mm-en (18 hüvelyken), illetve 50 mm-en (2 hüvelyken) belül.

Megfelelőség és tanúsítványok

• CSA: Tanúsítva az I. osztály, 1. divízió, C és D csoport, valamint az I. osztály, 2. divízió, B, C és D csoport, T4 szerinti használatra 125 degC környezeti hőmérsékleten (Kanada és USA). 1006295 tanúsítvány (LR79726-5).
• ATEX 2014/34/EU irányelv: 2. kategória, IIG csoport, Ex db IIB T4 Gb (TÜV 12 ATEX 7245 X).
• UKEX: S.I. 2016 No. 1107, TÜV 22UKEX7110X tanúsítvány (Ex db IIB T4 Gb).
• IECEx: IECEx TUR 11.0012X Ex db IIB T4 Gb tanúsítvánnyal.
• EMC-irányelvek: Megfelelőség deklarálva a 2014/30/EU irányelv és a UK S.I. 2016 No. 1091 szerint (EN 61000-6-2, EN 61000-6-4).
• Egyetlen tömítés: Az ANSI/ISA 12.27.01 szabvány egyetlen tömítésre vonatkozó követelményei szerint bevizsgálva (CSA-vizsgálati jelentés: 16584-701103164).
• Gépekről szóló irányelv: A 2006/42/EK irányelv és a UK S.I. 2008 No. 1597 szerint részben kész gépként megfelelő.
• Nyomástartó berendezésekről szóló irányelv: A 2014/68/EU irányelv 3. cikkének 3. pontja szerinti SEP-nek megfelelő.
