X20TB72 B&R X20 sorozatú, 12 pólusú, biztonsági kódolású sorkapocs

Termék áttekintése

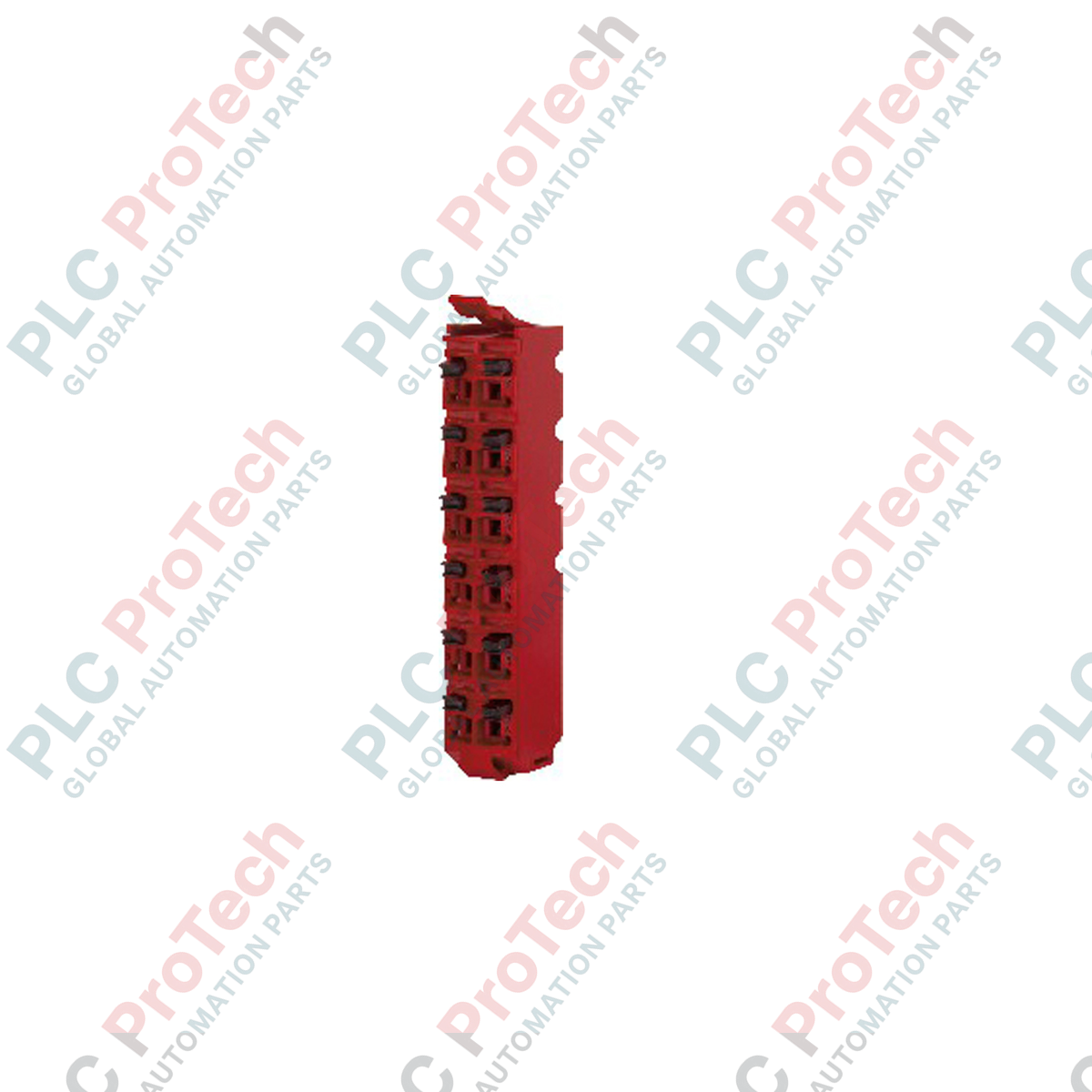

A X20TB72 (X20TB72) egy speciális, 12 pólusú sorkapocs, amelyet a B&R X20 rendszerhez fejlesztettek, kifejezetten biztonságkritikus I/O-modulok támogatására. A szabványos sorkapcsokkal ellentétben az X20TB72 integrált „biztonsági kódolással” rendelkezik, amely megakadályozza a nem biztonsági sorkapcsok véletlen behelyezését a biztonsági vonatkozású elektronikus modulokba. Ez a fizikai reteszelés a „fail-safe” tervezési elv fontos része, biztosítva, hogy a vészleállítók, fényfüggönyök és biztonsági érzékelők vezetékezése megfelelően legyen hozzárendelve. A B&R bevált betolható csatlakozástechnológiáját alkalmazva ez a modul gáztömör, rezgésálló csatlakozást biztosít, így nélkülözhetetlen elem az autóipari, gyógyszeripari és nehézipari alkalmazások nagy integritású automatizálási rendszereiben.

Műszaki kialakítás

Az X20TB72 gyors, szerszám nélküli telepítésre és hatékony karbantartásra optimalizált. A 12 pólusú elrendezést nagy sűrűségű I/O-konfigurációkhoz tervezték, míg a betolható rugós kapocstechnológia lehetővé teszi tömör vagy érvéghüvellyel ellátott rézvezetékek közvetlen behelyezését, jellemzően mindössze 10 N erővel. A „biztonsági kódolás” egyedi mechanikai profilt biztosít, amely illeszkedik a megfelelő biztonsági modulhoz, kiküszöbölve az emberi hibák kockázatát a hardver cseréje vagy a rendszer frissítése során. A maximális elektromos megbízhatóság és az érintkezők elhasználódásának megelőzése érdekében a sorkapocs kizárólag rézvezetőkhöz használható, és a vezetékek szabványos, 7–9 mm-es csupaszolási hosszát támogatja a teljes behelyezés és a rugós kapocs megfelelő működésének biztosítására.

Műszaki adatok

Műszaki GYIK

Mi a célja az X20TB72 „biztonsági kódolásának”?

A biztonsági kódolás mechanikai védelmi megoldás. Biztosítja, hogy biztonsági modulba csak a megfelelő, azonos kódolású sorkapocs legyen csatlakoztatható. Ez megakadályozza, hogy egy szabványos sorkapcsot – amely eltérő vezetékezéssel vagy feszültséggel rendelkezhet – véletlenül biztonsági minősítésű elektronikus szelethez csatlakoztassanak, ezáltal megőrzi a SIL 3/PLe áramkör integritását.

Használhatok finomsodratú, érvéghüvely nélküli vezetékeket ezzel a sorkapoccsal?

Igen, de a vezeték behelyezése közben egy kis csavarhúzóval le kell nyomni a kioldókart. Tömör vezetékek vagy érvéghüvellyel ellátott finomsodratú vezetékek esetén nincs szükség szerszámra – ezek közvetlenül betolhatók a sorkapocsba a biztonságos csatlakozás érdekében.

Miért tilos alumíniumvezetéket használni?

Az alumíniumvezeték hajlamos a hidegfolyásra és a felületi oxidációra, ami megnövekedett érintkezési ellenálláshoz és a rugós kapocsszerkezet esetleges túlmelegedéséhez vezethet az X20 rendszerben. Az X20TB72 kifejezetten a réz vezetőképességéhez és mechanikai tulajdonságaihoz van optimalizálva.

Mérnöki és telepítési útmutató

• Biztonsági reteszelés ellenőrzése: Amikor az X20TB72 sorkapcsot elektronikus modulba csatlakoztatja, ügyeljen arra, hogy érezze a reteszelőfülek mechanikai „kattanását”. Ha a sorkapocs nem csúszik be könnyedén, ne erőltesse – ellenőrizze, hogy a biztonsági kódolás megfelel-e a modul követelményeinek. Nem megfelelő sorkapocs erőltetett behelyezése károsíthatja az elektronikus szelet aranyozott érintkezőit.

• Vezetékezés előkészítése: Biztonsági alkalmazásokhoz kifejezetten ajánlott jó minőségű, szigetelt érvéghüvelyek használata. Ez megakadályozza, hogy a kilógó vezetékerek áthallást vagy rövidzárlatot okozzanak a 12 nagy sűrűségű pólus között, ami alapvető fontosságú a biztonsági szabványok által előírt diagnosztikai lefedettség fenntartásához.

• Húzásmentesítés: Állandó rezgésnek kitett környezetben, például gépre szerelt alkalmazásoknál, gondoskodjon arról, hogy a beérkező kábelköteget kábelkötegelőkkel rögzítse a szerelősínhez vagy a szekrény vázához. Ez megakadályozza, hogy a kábelek tömege mechanikai terhelést fejtsen ki a betolható érintkezőkre, és hosszú távon is biztosítja a gáztömör csatlakozást.
