Apa Itu SCADA? Kendali Supervisori Tanpa Menggantikan PLC

SCADA—Pengendalian Pengawasan dan Akuisisi Data—adalah lapisan yang memberikan operator gambaran terpadu tentang proses terdistribusi. Sistem ini mengumpulkan nilai dan status dari PLC, RTU, perangkat cerdas, dan gateway; menampilkan grafik dan alarm; merekam riwayat; serta mengirimkan perintah pengawasan yang telah diotorisasi. SCADA tidak menggantikan pengendali lokal yang menjalankan interlock, pengurutan, atau pengendalian regulasi berkecepatan tinggi.

Pemisahan tersebut adalah aturan desain pertama. Stasiun pompa harus tetap melindungi peralatan ketika koneksi ke ruang kontrol terputus. Mesin tidak boleh bergantung pada skrip HMI jarak jauh untuk menghentikan gerakan berbahaya. SCADA dapat meminta setpoint atau mode operasi, tetapi PLC atau RTU harus menentukan apakah permintaan tersebut diizinkan dan kondisi aman yang berlaku ketika komunikasi gagal.

SCADA memusatkan status proses untuk operator, sementara pengendali lokal tetap menjalankan tugas pengaturan waktu dan perlindungan yang tidak boleh bergantung pada koneksi area luas.

Ikuti Data dari Sinyal Lapangan hingga Operator

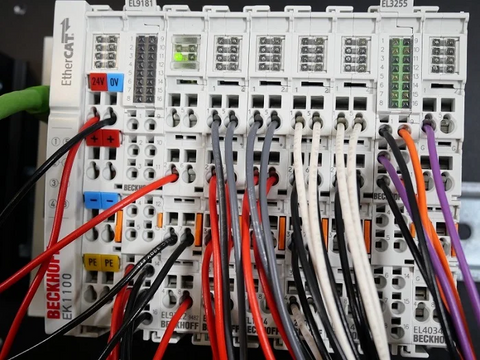

Instrumen lapangan pertama-tama mengukur tekanan, level, aliran, suhu, posisi, atau variabel proses lainnya. Sinyalnya sampai ke I/O lokal atau perangkat cerdas. PLC atau RTU memvalidasi dan melakukan penskalaan terhadap input tersebut, menerapkan logika pengendalian, lalu menyediakan nilai terpilih ke sistem pengawasan. Driver komunikasi atau gateway kemudian memetakan nilai tersebut menjadi tag SCADA bernama.

Server SCADA melakukan polling atau berlangganan data, menambahkan informasi kualitas dan waktu, mengevaluasi kondisi alarm, serta menyediakan status terkini kepada klien. Historian menyimpan nilai dan kejadian terpilih untuk tren, analisis insiden, tinjauan kinerja, dan catatan yang diwajibkan regulasi. HMI adalah bagian yang terlihat, tetapi konfigurasi tag, sinkronisasi waktu, komunikasi, logika alarm, pencadangan, dan pengelolaan akun menentukan apakah tampilan tersebut dapat dipercaya.

Setiap nilai yang ditampilkan harus memiliki sumber, satuan teknik, jalur pembaruan, status kualitas, dan acuan waktu yang dipahami.

PLC, RTU, HMI, Historian, dan SCADA Memiliki Peran yang Berbeda

PLC biasanya menjalankan logika mesin atau proses secara deterministik di dekat peralatan. RTU menekankan telemetri jarak jauh, otonomi lokal, ketahanan terhadap kondisi lingkungan, dan pengoperasian melalui koneksi terbatas, meskipun produk modern memiliki banyak fungsi yang tumpang tindih. HMI adalah antarmuka operator. Historian dioptimalkan untuk catatan deret waktu. SCADA menghubungkan fungsi-fungsi ini dalam lingkungan pengawasan, tetapi batas produk berbeda-beda menurut vendor.

NIST memperlakukan SCADA, DCS, dan susunan berbasis PLC sebagai teknologi operasional terkait, bukan label yang dapat saling dipertukarkan. Panduan Keamanan Teknologi Operasional berguna karena membingkai arsitektur berdasarkan konsekuensi terhadap kinerja, keandalan, keselamatan, dan keamanan siber. Tim proyek harus menetapkan tanggung jawab secara eksplisit, bukan berasumsi bahwa kata “SCADA” sudah mendefinisikannya.

Rancang Perintah sebagai Transaksi, Bukan Bit Tanpa Konteks

Perintah pengawasan membutuhkan lebih dari sekadar Boolean yang dapat ditulis. Untuk perintah start jarak jauh, tentukan tindakan yang diminta, pengguna atau sistem peminta, peralatan target, nomor urut perintah, hasil permissive, penerimaan, penyelesaian, alasan penolakan, dan batas waktu. Pengendali lokal harus menolak permintaan yang kedaluwarsa, duplikat, atau tidak aman. SCADA harus menampilkan perbedaan antara “perintah dikirim”, “diterima”, dan “peralatan mencapai keadaan yang diperintahkan”.

Setpoint memerlukan batas, satuan teknik, kewenangan, dan batas laju perubahan. Perpindahan mode harus mengidentifikasi pihak yang memegang kendali. Kegagalan penulisan melalui jaringan tidak boleh membuat operator mengira bahwa proses telah berubah. Untuk peralatan yang dikelola melalui sistem PLC dan PAC, terapkan jabat tangan dalam logika pengendali dan tampilkan status diagnostik dengan sengaja, sama seperti perintah itu sendiri.

Kualitas Alarm Lebih Penting daripada Jumlah Alarm

Alarm harus mengidentifikasi kondisi abnormal yang memerlukan respons operator secara tepat waktu. Alarm harus memiliki konsekuensi, prioritas, respons, deadband, penundaan, aturan penangguhan, dan perilaku kembali normal yang terdokumentasi. Menyalin setiap bit gangguan PLC ke daftar alarm berprioritas tinggi akan menciptakan banjir alarm sehingga kejadian penting menghilang.

Data buruk atau kedaluwarsa juga memerlukan penanganan yang terlihat. Jika RTU berhenti memperbarui data, nilai terakhir mungkin tetap tampak masuk akal. Antarmuka operator harus membedakan kualitas baik, tidak pasti, kedaluwarsa, digantikan secara manual, dan gagal. Logika alarm harus mencegah satu kegagalan komunikasi berubah menjadi ratusan alarm proses yang menyesatkan, tetapi tetap membuat hilangnya visibilitas terlihat jelas.

Rancang untuk Kehilangan Komunikasi

Jaringan SCADA dapat mencakup Ethernet industri, serat optik, radio berlisensi, seluler, tautan serial, atau kombinasinya. Pemilihan protokol saja tidak menjamin pengendalian yang andal. Insinyur harus menetapkan laju pembaruan, bandwidth, perilaku percobaan ulang, kebutuhan store-and-forward, resolusi urutan kejadian, sinkronisasi waktu, redundansi, dan pemulihan setelah gangguan.

Uji pemutusan total. Verifikasi apa yang terus dilakukan PLC atau RTU, nilai yang ditampilkan HMI, alarm yang muncul, cara perintah diblokir, serta cara riwayat yang disangga diselaraskan kembali setelah koneksi tersambung. Tinjau peralatan komunikasi dan jaringan yang relevan berdasarkan kelas lingkungan, media, topologi, diagnostik, dan redundansi yang didukung, bukan hanya memilih berdasarkan logo protokol.

Amankan Jalur Pengawasan Tanpa Mengganggu Operasi

SCADA memiliki akses yang kuat ke informasi proses dan perintah, sehingga identitas, hak akses minimum, segmentasi jaringan, akses jarak jauh yang terlindungi, pencatatan, pencadangan, dan perubahan yang terkendali merupakan persyaratan inti rekayasa. Akun administrator bersama dan terowongan vendor yang selalu terbuka membuat rekonstruksi insiden hampir mustahil. Pengendalian keamanan juga memerlukan pengujian operasional: pemindaian agresif, mulai ulang paksa, atau perubahan sertifikat yang tidak direncanakan dapat mengganggu perangkat lama.

Inventaris aset harus mencakup server, klien, pengendali, RTU, switch, gateway, versi perangkat lunak, jalur komunikasi, akun layanan, dan dependensi sertifikat. Pencadangan hanya bernilai jika pemulihan telah diuji pada infrastruktur yang kompatibel. Keputusan penambalan harus mempertimbangkan paparan, dukungan vendor, dampak terhadap proses, pengendalian kompensasi, dan rencana pemulihan.

Uji Seluruh Skenario Operasi

Uji penerimaan di pabrik dan lokasi harus menguji operasi normal serta kondisi kegagalan. Simulasikan kualitas buruk, nilai yang membeku, sinyal bising, mulai ulang pengendali, failover server, gangguan historian, penyimpangan waktu, kehilangan komunikasi, perintah tanpa otorisasi, permissive yang ditolak, dan banjir alarm. Pastikan grafik menggunakan satuan dan rentang yang konsisten, tren mempertahankan resolusi yang memadai, dan setiap kejadian penting dapat direkonstruksi dari catatan yang tersinkronisasi.

Libatkan operator dalam pengujian. Layar yang benar secara teknis tetap dapat menyembunyikan penyebab gangguan di balik grafik dekoratif atau warna yang ambigu. Pertanyaan penerimaan terbaik adalah apakah operator terlatih dapat mengenali kondisi abnormal, memahami konsekuensinya, mengambil tindakan yang disetujui, dan memverifikasi hasilnya tanpa menebak.

Perspektif Rekayasa

SCADA layak digunakan karena mengubah data terdistribusi menjadi konteks operasional yang dapat dipercaya. Hal itu membutuhkan batasan yang lebih kuat, bukan lebih lemah: pengendalian lokal tetap otonom, perintah pengawasan menggunakan jabat tangan yang eksplisit, alarm menuntut tindakan, kualitas terlihat, dan kegagalan komunikasi menjadi kondisi yang telah dirancang. Jika aturan tersebut diterapkan, SCADA mengurangi waktu respons dan mendukung operasi berbasis bukti. Jika diabaikan, layar yang lebih besar hanya memusatkan ketidakpastian.
