LED MS e NS del CompactLogix L35E: una guida alla diagnosi dei guasti partendo dalle anomalie

Gli indicatori EtherNet/IP su un CompactLogix 1769-L35E possono restringere il campo di un’interruzione prima di collegare un laptop. Il loro valore, tuttavia, svanisce rapidamente quando qualcuno interrompe e ripristina l’alimentazione, modifica un indirizzo o sostituisce uno switch senza registrare lo schema originale.

Module Status (MS), Network Status (NS) e Link Status (LNK) descrivono livelli diversi. Leggili insieme e includi l’indicatore OK del controller, i LED delle porte dello switch e l’ora del guasto. Un singolo colore è una condizione iniziale, non una diagnosi completa.

Registra MS, NS, LNK, lo stato del controller e lo stato della porta dello switch prima che un ripristino modifichi le prove.

Identifica correttamente il gruppo di indicatori

Il 1769-L35E dispone di indicatori a livello di controller e di indicatori della porta EtherNet/IP. La spia OK del controller riflette lo stato del processore. MS EtherNet/IP segnala lo stato della porta di comunicazione integrata. NS segnala la sua identità di rete e lo stato delle connessioni CIP. LNK segnala l’attività del collegamento fisico.

Non applicare una tabella generica degli indicatori di un’altra famiglia di controller. Colori simili possono avere significati diversi. Usa il manuale relativo all’esatto codice prodotto e alla generazione del firmware, quindi interpreta lo schema all’interno della cronologia dell’evento.

Leggi Module Status prima di Network Status

MS spento indica che la porta di comunicazione non è alimentata. Verifica l’alimentazione del controller, lo stato del chassis e lo stato del processore prima di esaminare l’indirizzamento IP. Il verde lampeggiante indica che la porta è in standby, non dispone di un indirizzo IP e funziona in modalità BOOTP. Verifica che il processo BOOTP o DHCP previsto sia disponibile e che il piano di indirizzamento sia controllato.

Il verde fisso indica che la porta funziona correttamente. Non dimostra che i dispositivi previsti siano connessi; a questa domanda rispondono NS e la diagnostica delle connessioni.

Il rosso fisso può comparire mentre il controller mantiene la porta in reset, quando il controller è in fault, durante l’autotest all’accensione o dopo una condizione non recuperabile. La temporizzazione distingue un normale breve autotest da un guasto persistente. Il rosso lampeggiante indica che il firmware della porta è in fase di aggiornamento; interrompere un aggiornamento valido può causare un’interruzione più grave.

Usa Network Status per classificare la relazione di rete

NS spento indica che la porta non è inizializzata e non dispone di un indirizzo IP. Inizia dall’assegnazione dell’indirizzo e dall’inizializzazione della porta, anziché sostituire i cavi. Il verde lampeggiante indica che la porta ha un indirizzo IP, ma non sono state stabilite connessioni CIP. Questo può essere normale per un controller inattivo oppure può indicare l’assenza delle connessioni previste di I/O, HMI, dati prodotti/consumati o messaggistica.

Il verde fisso indica che la porta ha un indirizzo IP e che è stata stabilita almeno una connessione CIP di Classe 1 o Classe 3. Conferma l’esistenza di una relazione di rete, ma non che ogni connessione richiesta sia integra.

Il rosso lampeggiante indica che una o più connessioni sono scadute. Il controller può continuare a comunicare con il software di programmazione mentre un adattatore I/O remoto non è disponibile. Il rosso fisso indica un indirizzo IP duplicato. Correggi l’assegnazione dell’indirizzo prima di sostituire l’hardware; un nuovo switch non risolverà il problema di due dispositivi che rivendicano lo stesso indirizzo.

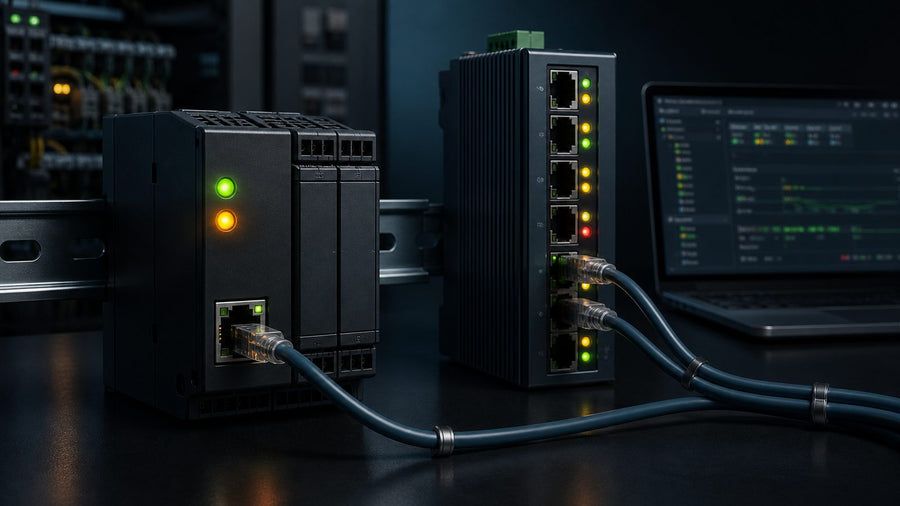

Controlla LNK e la porta adiacente dello switch

Se LNK è spento mentre MS è regolare, ispeziona il percorso fisico: inserimento del connettore, danni al cavo, alimentazione dello switch, configurazione della porta e collegamento negoziato. Se entrambe le estremità mostrano il collegamento ma il traffico continua a non funzionare, passa ai livelli superiori: VLAN, indirizzo duplicato, connessione CIP e informazioni sullo stato del dispositivo.

Una spia del collegamento conferma solo gli impulsi elettrici del collegamento. Non può confermare il corretto instradamento della subnet, la capacità delle connessioni, la proprietà dell’applicazione o l’integrità dei dati I/O. Analogamente, una spia del collegamento lampeggiante dimostra l’attività, non che tale attività sia utile o correttamente indirizzata.

Registra il primo guasto

Fotografa l’intero pannello degli indicatori e la porta dello switch collegata. Registra l’ora, la modalità del controller, le apparecchiature interessate, i download recenti, le modifiche alla rete e se il guasto è comparso durante l’avvio o durante la produzione a regime. Se disponibile, esporta il registro dei fault del controller, lo stato della struttura I/O e gli eventi dello switch gestito prima di cancellare qualsiasi informazione.

Verifica se l’interruzione interessa una connessione, un segmento dello switch o tutti i dispositivi dietro il controller. Il timeout di un singolo adattatore remoto indirizza l’indagine verso quel percorso. Più timeout simultanei possono indicare uno switch a monte, un’alimentazione comune, un loop di rete o un evento sulla porta del controller.

Segui un flusso di lavoro basato sugli schemi

In caso di NS rosso fisso, disconnetti o isola i dispositivi sospettati di avere indirizzi duplicati seguendo la procedura di modifica del sito. Confronta l’indirizzo configurato nel controller con il registro di gestione degli indirizzi, le associazioni del server BOOTP, le tabelle dello switch e i dati ARP della workstation. Correggi il conflitto in modo deliberato e documenta il proprietario.

In caso di NS rosso lampeggiante, apri la struttura I/O e identifica ogni modulo in timeout. Registra i codici di errore della connessione e gli intervalli di pacchetti richiesti. Verifica l’alimentazione dei dispositivi remoti, il percorso di rete, l’assegnazione elettronica e la configurazione. Non presumere che la porta Ethernet del controller sia guasta quando è fallita una sola connessione a valle.

In caso di NS verde lampeggiante, determina se le connessioni dovrebbero esistere. Un controller appena cancellato o non configurato può legittimamente non averne alcuna. In una macchina in funzione, l’assenza di tutte le connessioni previste può indicare un progetto errato, moduli inibiti, dispositivi remoti offline o un errore nella configurazione del percorso.

Evita le procedure di ripristino che distruggono le prove

Un ciclo di spegnimento e riaccensione può ripristinare una connessione transitoria eliminando al contempo lo stato diagnostico più utile. Sostituire più cavi o switch contemporaneamente impedisce di isolare la causa principale. Se la produzione richiede un ripristino rapido, acquisisci prima un set minimo di prove: fotografia, marca temporale, modalità del controller, dispositivi interessati, porta dello switch e codice di errore.

Quando è necessaria una sostituzione, modifica un solo elemento e osserva il sistema abbastanza a lungo da coprire il normale intervallo di guasto. Etichetta i componenti rimossi e conserva la loro configurazione delle porte. Un ricambio che sembra risolvere il problema potrebbe aver semplicemente ripristinato un indirizzo duplicato o un connettore al limite.

Realizza una diagnostica permanente attorno a una piattaforma obsoleta

Il 1769-L35E è un controller obsoleto, quindi la pianificazione del ciclo di vita dovrebbe accompagnare la riparazione del guasto. Conserva backup verificati, registri del firmware, assegnazioni degli indirizzi, software di programmazione compatibile e hardware di ricambio testato. Mappa le connessioni CIP previste e conserva le configurazioni dello switch al di fuori dei dispositivi in funzione.

L’hardware PLC e i candidati alla migrazione sono organizzati nella sezione Sistemi PLC e PAC, mentre gli switch gestiti e i componenti di comunicazione possono essere consultati in Comunicazione e networking.

La registrazione del primo guasto dovrebbe esistere anche nella logica. Memorizza il primo evento di perdita della connessione con una marca temporale e il dispositivo interessato. Conserva i contatori abbastanza a lungo da consentirne la revisione da parte della manutenzione. Uno schema LED può scomparire in pochi secondi; un registro strutturato degli eventi trasforma la prossima interruzione in una prova diagnosticabile.
