Quando il dimensionamento delle valvole diventa una decisione a livello di sistema

Negli impianti di processo moderni, il dimensionamento delle valvole non è più una semplice fase di selezione meccanica. Influisce direttamente sulla stabilità del controllo, sull'efficienza energetica e sull'affidabilità a lungo termine degli asset.

Un dimensionamento errato si manifesta spesso in seguito sotto forma di danni da cavitazione, anelli di controllo instabili o perdite di pressione impreviste lungo linee critiche.

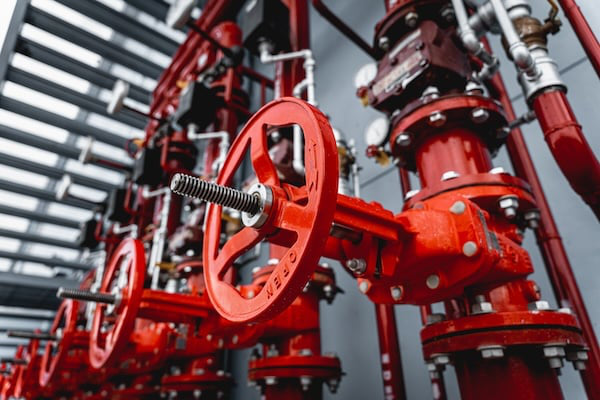

I gruppi valvola negli impianti industriali devono bilanciare la capacità di flusso e il controllo della pressione per mantenere la stabilità operativa.

Con l'integrazione sempre più stretta dei sistemi di automazione con piattaforme di controllo digitale come i sistemi di controllo Emerson DeltaV, il comportamento delle valvole viene modellato e ottimizzato sempre più spesso già in fase di progettazione, anziché essere regolato sul campo.

La logica ingegneristica alla base del controllo del flusso

Il coefficiente di flusso come vero punto di riferimento della progettazione

Al centro del dimensionamento delle valvole si trova il coefficiente di flusso, Cv. Esso definisce la quantità di fluido che attraversa una valvola in determinate condizioni di pressione.

Gli ingegneri utilizzano il Cv non solo come valore numerico, ma come livello di traduzione tra la richiesta idraulica e la capacità meccanica.

Valori di Cv più elevati supportano portate maggiori, ma introducono anche rischi se si perde la risoluzione di controllo alle basse aperture.

Il comportamento della pressione che determina la stabilità

La perdita di pressione viene spesso sottovalutata nelle prime fasi della progettazione. Eppure determina se una valvola funzionerà in modo regolare o entrerà in condizioni di cavitazione.

Una volta iniziata, la cavitazione accelera rapidamente l'erosione, soprattutto nei sistemi sottoposti a cicli di lavoro intensi, come quelli delle raffinerie e dei circuiti chimici.

Gli strumenti di simulazione digitale integrano oggi direttamente le curve delle valvole nei modelli dei sistemi di controllo, comprese le piattaforme compatibili con le architetture di automazione Schneider Electric.

Perché le proprietà del fluido cambiano tutto

Viscosità, densità e comportamento di fase modificano drasticamente le prestazioni delle valvole. Una valvola dimensionata correttamente per l'acqua può comportarsi in modo imprevedibile con idrocarburi o fluidi contenenti sospensioni.

È proprio in questo ambito che gli ingegneri sul campo spesso correggono il dimensionamento teorico sulla base dell'esperienza operativa.

Dove il dimensionamento delle valvole incontra le applicazioni industriali reali

Negli impianti automatizzati, il dimensionamento delle valvole influisce su molto più del solo flusso. Condiziona il modo in cui i sistemi PLC e DCS mantengono gli anelli di controllo in condizioni dinamiche.

Per esempio, nei sistemi a turbina e nelle linee delle apparecchiature rotanti, una risposta errata della valvola può propagare l'instabilità nell'intera architettura di controllo.

I sistemi moderni che integrano piattaforme come i sistemi PLC Siemens SIMATIC S7 dipendono da dinamiche prevedibili delle valvole per garantire la precisione del controllo ad anello chiuso.

La scelta del tipo di attuazione — manuale, pneumatica o elettrica — interagisce direttamente con le decisioni di dimensionamento delle valvole negli ambienti di controllo.

Nelle applicazioni di commutazione ad alta frequenza, anche piccoli errori di dimensionamento possono moltiplicarsi fino a generare instabilità del controllo nei sistemi di I/O distribuiti.

Quali tendenze del settore stanno ridefinendo la selezione delle valvole

Il dimensionamento delle valvole si sta orientando verso l'ingegneria predittiva. Invece di affidarsi a tabelle Cv statiche, gli ingegneri utilizzano oggi gemelli digitali e modelli di processo in tempo reale.

Un altro cambiamento riguarda l'ottimizzazione energetica. Le valvole sottodimensionate o sovradimensionate aumentano il carico delle pompe e riducono l'efficienza del sistema nel tempo.

Le industrie che utilizzano sistemi avanzati di monitoraggio degli asset, compresi gli ecosistemi compatibili con i sistemi di monitoraggio dei macchinari, valutano oggi le prestazioni delle valvole come parte delle strategie di manutenzione predittiva.

Prospettiva ingegneristica: dove iniziano la maggior parte dei guasti

La maggior parte dei guasti alle valvole non deriva da difetti di produzione. Inizia nella fase di dimensionamento.

Il sovradimensionamento rimane il problema più comune. Riduce la controllabilità e costringe le valvole a operare in regioni di laminazione instabili.

Il sottodimensionamento è meno comune, ma più distruttivo, e spesso porta a velocità eccessive, erosione e instabilità della pressione dell'intero sistema.

La sfida ingegneristica principale non consiste nella scelta di una valvola. Consiste nel far corrispondere il comportamento dinamico del sistema alle curve di risposta meccanica.

Valutazione ingegneristica finale

Il dimensionamento delle valvole non dovrebbe mai essere trattato come una semplice fase di selezione da catalogo. È una decisione ingegneristica a livello di sistema che determina le prestazioni dell'intera architettura di controllo.

Se eseguito correttamente, migliora la stabilità, prolunga la vita utile delle apparecchiature e riduce la necessità di correzioni degli anelli di controllo.

Se ignorato, diventa una delle più costose fonti nascoste di guasti nell'automazione dei processi.

Autore: Daniel Mercer
Analista industriale | Giornalista specializzato in sistemi di controllo di processo
Oltre 12 anni di esperienza in progetti con Emerson DeltaV, sistemi PLC Siemens e automazione di processo ABB, con specializzazione nella strumentazione di campo e nell'ottimizzazione degli anelli di controllo.
