132L6123 | Danfoss | Convertitore di frequenza iC2-30 raffreddato ad aria

Panoramica del prodotto

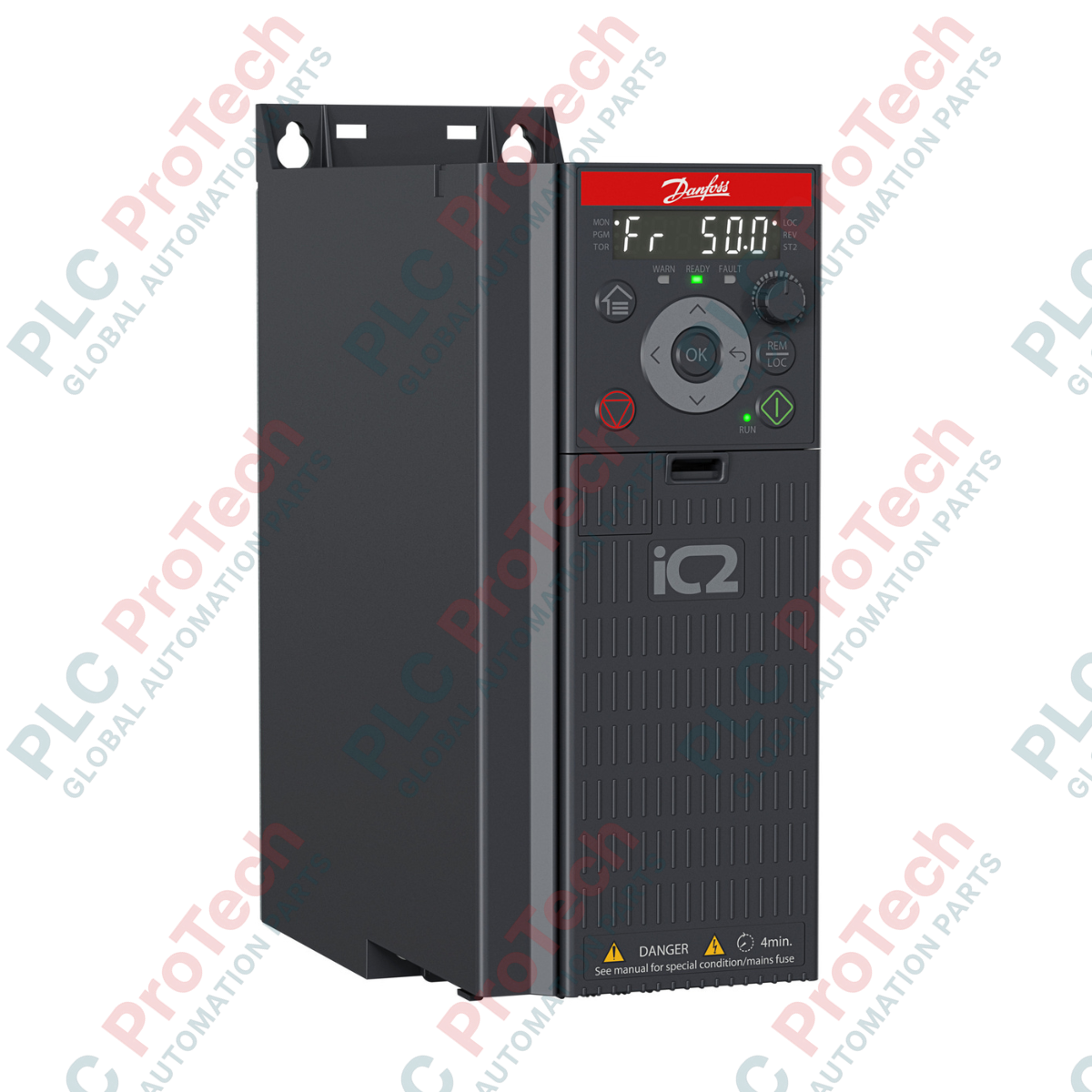

Il 132L6123 (132L6123) di Danfoss è un convertitore di frequenza iC2-30 ad alte prestazioni, progettato per ottimizzare il controllo dei motori in ambienti industriali con spazio limitato. Questo azionamento trifase raffreddato ad aria funziona con un ampio intervallo di tensione di rete compreso tra 380-480 V CA, offrendo una corrente nominale precisa di 15,5 A . Progettata specificamente per applicazioni quali stazioni di pompaggio, movimentazione dei materiali e sistemi HVAC, la serie iC2-30 si concentra sulla riduzione dei tempi di messa in servizio, massimizzando al contempo l'efficienza energetica. Grazie al chopper di frenatura integrato (+ACBC), questa unità offre un controllo superiore dei carichi in decelerazione, proteggendo l'azionamento dalle sovratensioni e garantendo il funzionamento continuo nei processi di automazione ad alta frequenza di ciclo.

Configurazione tecnica (approfondimento)

Il modello 132L6123 segue la sofisticata nomenclatura IC2-30FA3N04-15A5E20F4+ACBC, che ne descrive le specifiche capacità industriali. La designazione FA identifica un convertitore di frequenza raffreddato ad aria, che utilizza un dissipatore ad alta efficienza per la gestione termica. La sigla 3N indica la compatibilità con l'ingresso trifase, mentre il codice 04 conferma l'idoneità alle reti elettriche globali da 380-480 V. Con una corrente nominale di 15,5 A, l'azionamento è alloggiato in un involucro E20 (IP20) , che lo rende ideale per l'integrazione all'interno di armadi di controllo protetti. Inoltre, la categoria EMC F4 garantisce la conformità agli standard per ambienti C4, mentre la funzione +ACBC integra un chopper di frenatura basato su hardware, consentendo il collegamento diretto di resistori di frenatura esterni per gestire l'energia rigenerativa del motore.

Specifiche tecniche

Domande frequenti tecniche

Qual è il vantaggio del chopper di frenatura integrato nel 132L6123?

Il chopper di frenatura integrato (+ACBC) consente all'azionamento di gestire l'energia rigenerativa prodotta dal motore durante la decelerazione rapida. Collegando un resistore esterno, l'azionamento può dissipare questa energia sotto forma di calore, evitando gli scatti per sovratensione del bus CC e consentendo tempi di ciclo macchina più rapidi.

La serie iC2-30 è compatibile con i protocolli di comunicazione industriale standard?

Sì, l'architettura iC2-30 è progettata per la connettività moderna. In genere supporta Modbus RTU come standard, consentendo un'integrazione perfetta nelle reti di controllo basate su PLC per il monitoraggio remoto e la regolazione dei parametri.

In che modo la categoria EMC C4 influisce sull'installazione?

La categoria F4 (C4) indica che l'azionamento è progettato per l'uso in ambienti industriali. Per le installazioni in aree residenziali o commerciali, dove si applicano limiti EMI più rigorosi, potrebbero essere necessari filtri esterni aggiuntivi per soddisfare gli standard C1 o C2.

Guida all'ingegneria e all'installazione

• Gestione termica: essendo un'unità raffreddata ad aria, assicurarsi di lasciare uno spazio libero minimo di 100 mm sopra e sotto l'azionamento. Ciò consente alla ventola interna di mantenere un flusso d'aria verticale costante attraverso il dissipatore, evitando la limitazione termica durante il funzionamento ad alto carico a 15,5 A .

• Selezione del resistore di frenatura: quando si utilizza il chopper di frenatura +ACBC, assicurarsi che il resistore di frenatura esterno corrisponda al valore ohmico specificato per la serie iC2-30. Utilizzare cavi schermati per il collegamento del resistore e mantenere il cavo il più corto possibile per ridurre al minimo le interferenze elettromagnetiche.

• Cablaggio di controllo: mantenere i cavi di controllo e di comunicazione separati dai cavi di rete ad alta potenza e dai cavi del motore. Se è necessario incrociarli, assicurarsi che si incrocino con un angolo di 90 gradi per evitare disturbi del segnale che potrebbero causare guasti intermittenti dell'azionamento.

Vantaggi ingegneristici

Il Danfoss 132L6123 si distingue per l'ingombro compatto e l'elevata densità di potenza. Il design IP20 è ottimizzato per il montaggio affiancato nei quadri di controllo, consentendo di risparmiare spazio prezioso sulla guida. La capacità dell'azionamento di funzionare in modo affidabile fino a 50 gradi Celsius (con un derating adeguato) lo rende adatto agli ambienti industriali caldi, come quelli dell' industria mineraria o dell'estrusione della plastica. Inoltre, la serie iC2-30 dispone di un'interfaccia di controllo intuitiva che semplifica la clonazione e il backup dei parametri, garantendo che la compatibilità con le versioni precedenti e la manutenzione siano gestite con il minimo impegno tecnico.
