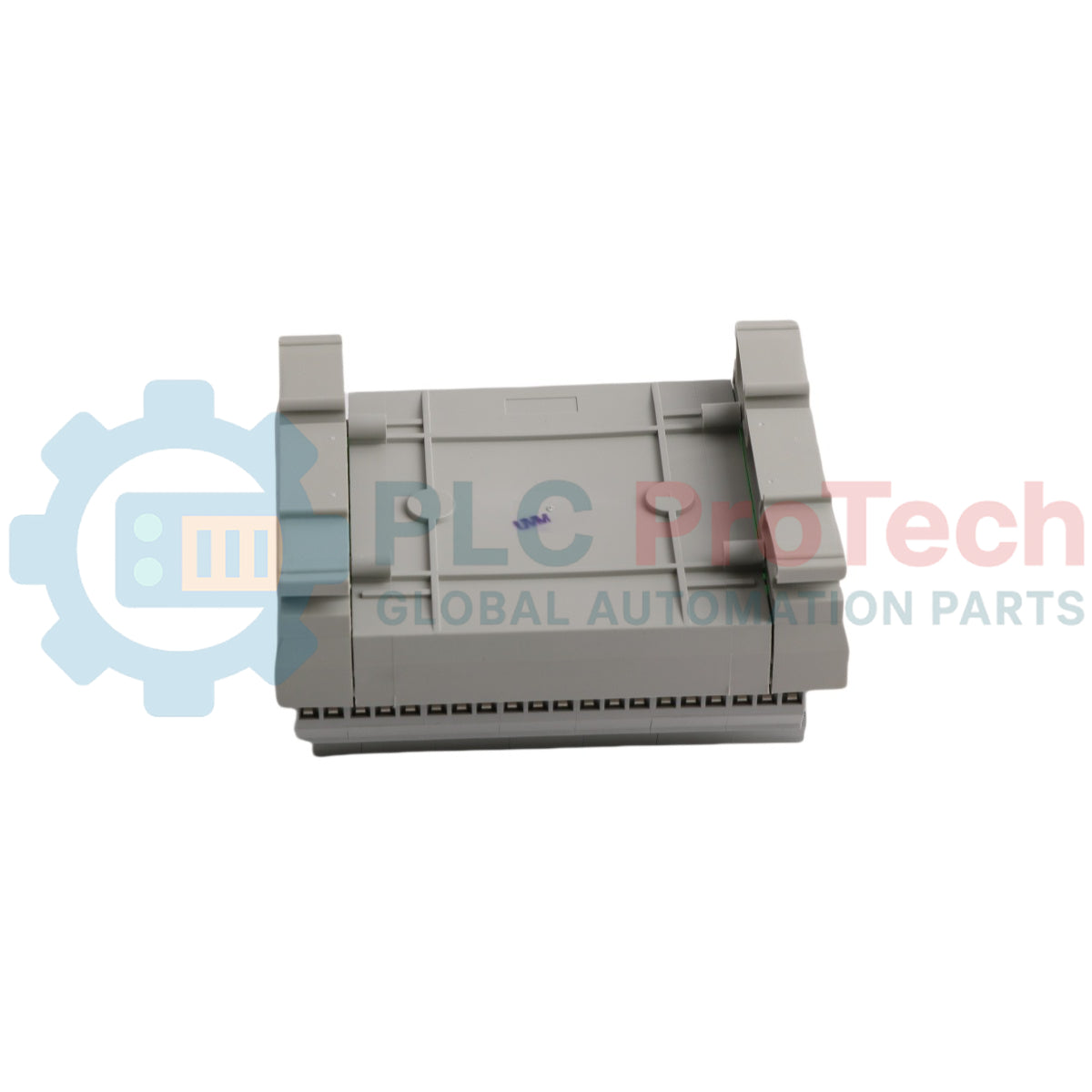

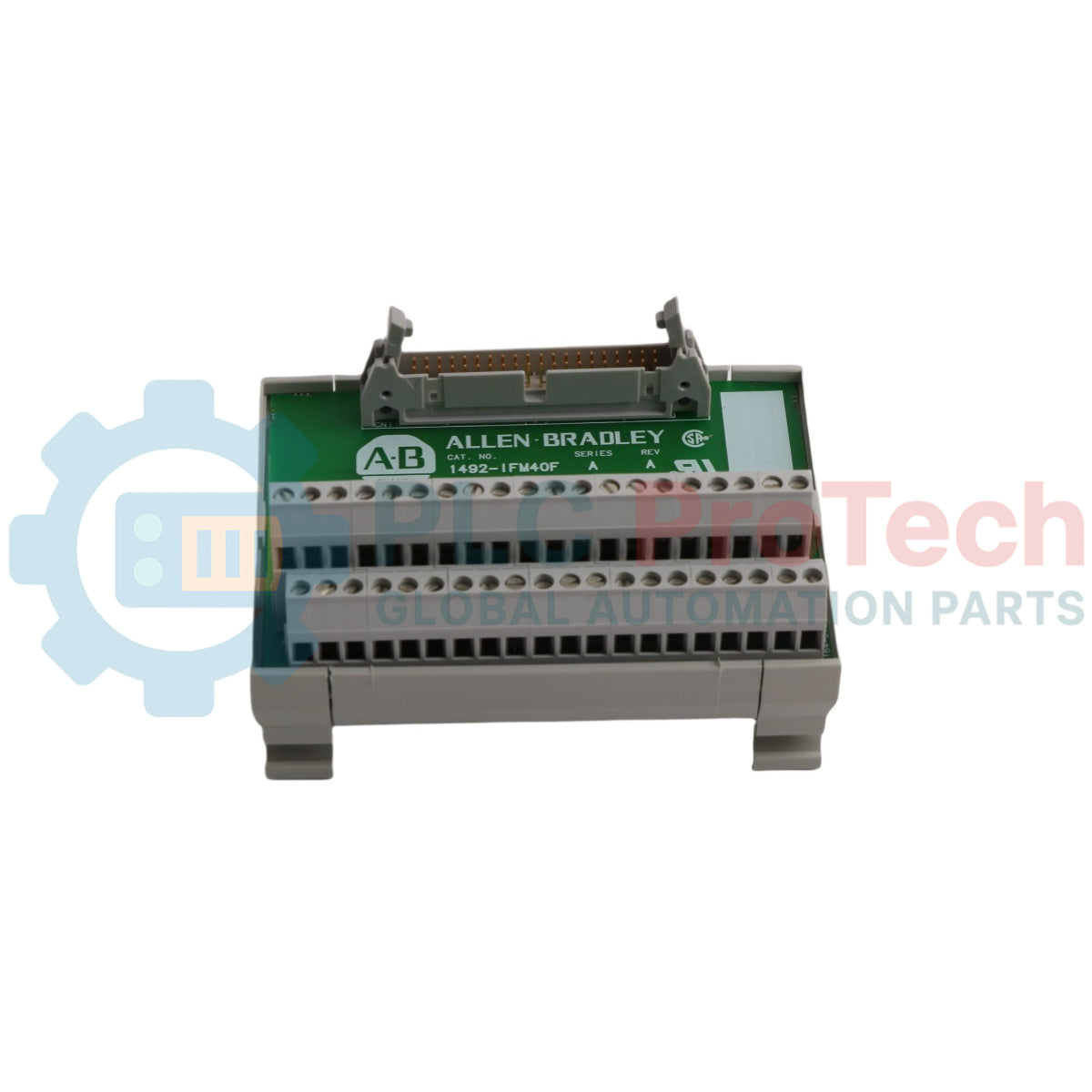

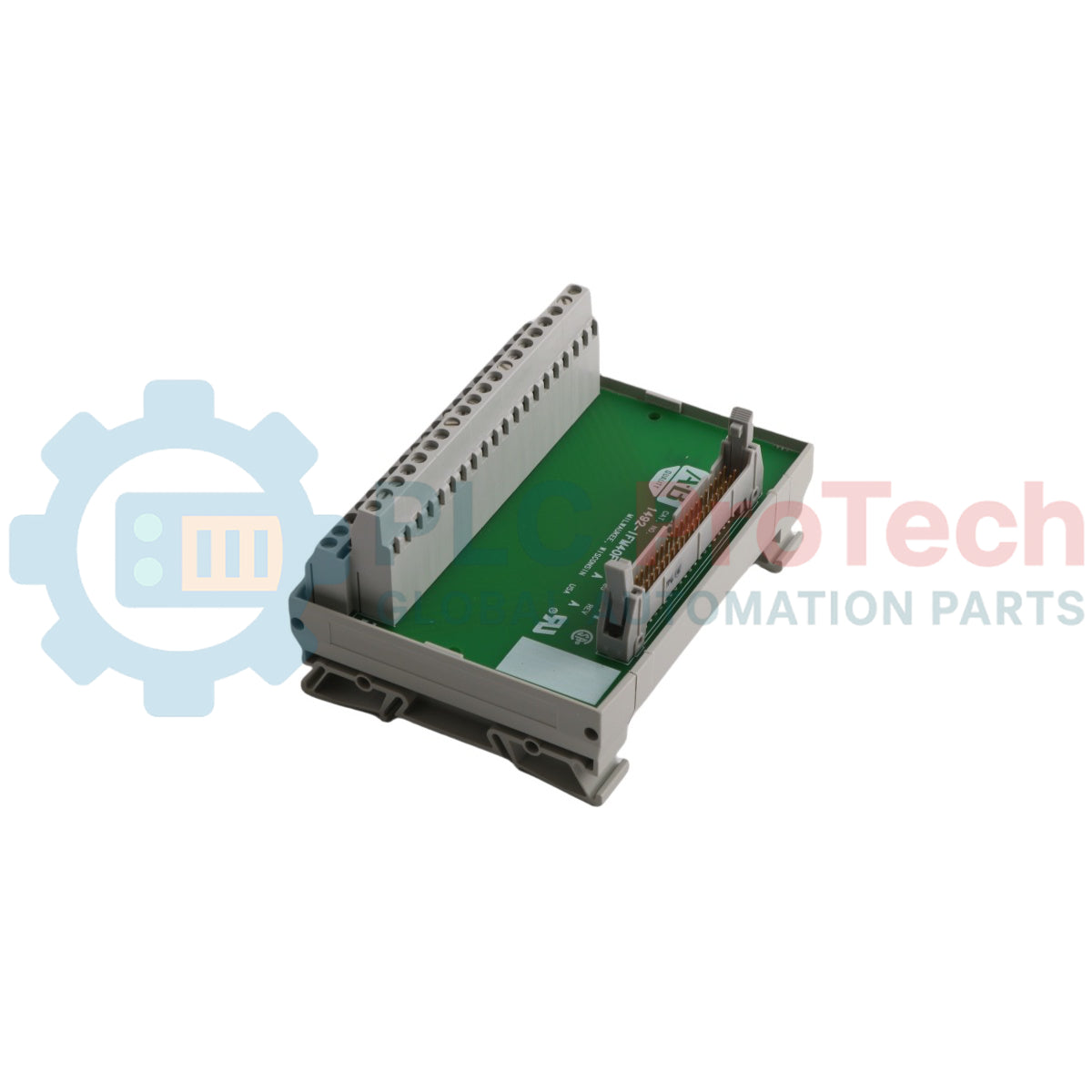

Modulo di interfaccia PLC Allen-Bradley 1492-IFM40F-FS-2 con protezione tramite fusibile

SKU Allen Bradley 1492-IFM40F-FS-2

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: Allen Bradley 1492-IFM40F-FS-2

  • Country of origin:United States

  • Product Type: Moduli dei sistemi di cablaggio

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 680g

  • Dimensions: 3 cm x 17 cm x 27 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Panoramica del prodotto ed efficienza della terminazione

Il 1492-IFM40F-FS-2 (1492IFM40FFS2) è un modulo di interfaccia per sistemi di cablaggio ad alta densità, progettato per semplificare il collegamento tra i moduli I/O Allen-Bradley e i dispositivi di campo. Parte del sistema di cablaggio digitale/analogico 1492, questo modulo presenta una connessione con connettore a 40 pin e una protezione con fusibile integrata per ogni circuito. Funge da robusto punto di terminazione che sostituisce le morsettiere tradizionali, riducendo significativamente i tempi di cablaggio dell'armadio e il rischio di errori nel cablaggio punto-punto. Il 1492-IFM40F-FS-2 è un componente essenziale per i sistemi ControlLogix e PLC-5 con un elevato numero di punti, poiché offre un'interfaccia ordinata e facilmente manutenibile, con indicatori integrati di fusibile bruciato per una rapida ricerca dei guasti negli ambienti industriali.

Architettura hardware e logica di protezione

Il modulo è progettato per essere montato su guide DIN standard e funge da ponte fisico, utilizzando cavi precablati per collegarsi direttamente al connettore frontale del modulo I/O.

  • Terminazione ad alta densità: dispone di 40 terminali in un ingombro compatto, specificamente adatto ai moduli I/O 1756 e 1771 ad alta densità.

  • Protezione con fusibile: ogni percorso del segnale è protetto da un fusibile secondario, che isola i guasti sul campo e protegge la costosa scheda I/O del PLC dalle condizioni di sovracorrente.

  • Visualizzazione dello stato: è dotato di indicatori LED di fusibile bruciato che si illuminano quando il fusibile di un circuito si guasta, consentendo ai team di manutenzione di identificare immediatamente i sensori di campo difettosi o i cortocircuiti.

  • Manutenzione semplificata: utilizza fusibili rimovibili e punti terminali chiaramente contrassegnati, consentendo di isolare singolarmente i circuiti senza interferire con il resto del sistema I/O.

Specifiche tecniche

Specifica Dettagli
Modello 1492-IFM40F-FS-2
Produttore Allen-Bradley / Rockwell Automation
Sistema di cablaggio Interfaccia PLC digitale 1492
Numero di punti 40 punti
Tipo di protezione Con fusibile (con indicatori LED)
Tensione nominale 120 V CA / V CC max (a seconda dell'indicatore)
Corrente nominale 2 A per canale / 12 A per modulo
Tipo di connettore Connettore a 40 pin
Montaggio Guida DIN (35 mm)
Peso di spedizione 1,2 kg

FAQ tecnica integrata

Quali cavi sono compatibili con il 1492-IFM40F-FS-2?

Questo modulo viene generalmente utilizzato con cavi precablati della serie 1492-CABLE[x]. Il cavo specifico dipende dal modulo I/O a cui viene collegato (ad esempio, un 1756-IB32 richiede uno specifico cavo 1492-CABLE[x]H compatibile con il connettore a 40 pin).

Qual è il vantaggio del suffisso "-2" nel codice prodotto?

Il suffisso "-2" si riferisce generalmente al livello di tensione del circuito dell'indicatore di fusibile bruciato. Nella serie 1492, è spesso designato per applicazioni a 100-120 V CA/V CC, garantendo che il LED si illumini correttamente quando un fusibile si brucia a tali livelli di tensione.

Posso utilizzare questo modulo per i segnali analogici?

Sebbene i connettori a 40 pin siano comuni negli I/O digitali, questo specifico modulo con fusibili è destinato principalmente ai segnali digitali. Per le applicazioni analogiche, la serie 1492-AIFM è generalmente preferita per mantenere la schermatura del segnale ed evitare disadattamenti di impedenza.


Protocolli di progettazione e installazione

  • Selezione dei fusibili: assicurarsi che i fusibili sostitutivi corrispondano alle specifiche originali di fabbrica (in genere piccoli fusibili a cartuccia in vetro o ceramica). L'utilizzo di un fusibile con una corrente nominale superiore alla corrente di uscita massima del modulo I/O annulla i vantaggi della protezione offerta dal 1492-IFM40F-FS-2.

  • Scarico della trazione del cavo: quando si collega il cavo precablato a 40 pin, utilizzare le linguette di bloccaggio integrate nel connettore. Assicurarsi che il cavo sia sostenuto da canaline passacavi per evitare sollecitazioni meccaniche sui pin del connettore, che potrebbero causare una perdita intermittente del segnale.

  • Tensione dell'indicatore LED: verificare che l'alimentazione di campo corrisponda alla tensione dell'indicatore. Se si utilizza un segnale a 24 V CC con un modulo indicatore da 120 V, il LED del fusibile bruciato potrebbe non illuminarsi abbastanza da essere visibile, oppure potrebbe non illuminarsi affatto.

Vantaggi ingegneristici

Il 1492-IFM40F-FS-2 offre un "buffer di sicurezza" tra il campo e il PLC. In caso di cortocircuito sul lato campo, il fusibile del modulo di interfaccia si brucia per primo, impedendo che la sovratensione raggiunga il backplane del PLC. Ciò può consentire di risparmiare migliaia di dollari sui costi di sostituzione dell'hardware e molte ore di fermo macchina. Inoltre, l'utilizzo di cavi precablati riduce il costo del cablaggio "per punto" fino al 75%, rendendo questa soluzione economicamente superiore per le implementazioni di automazione su larga scala in cui il time-to-market è fondamentale.
