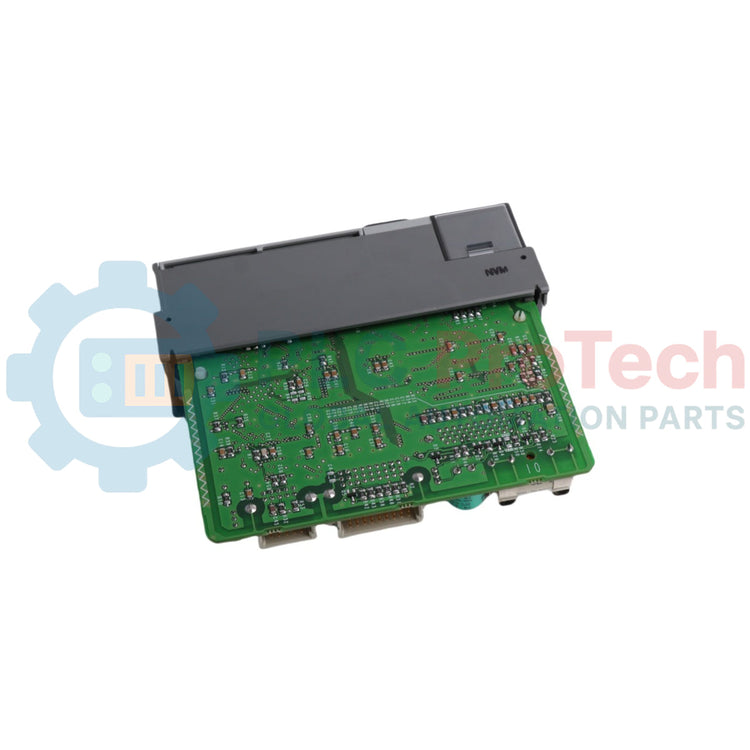

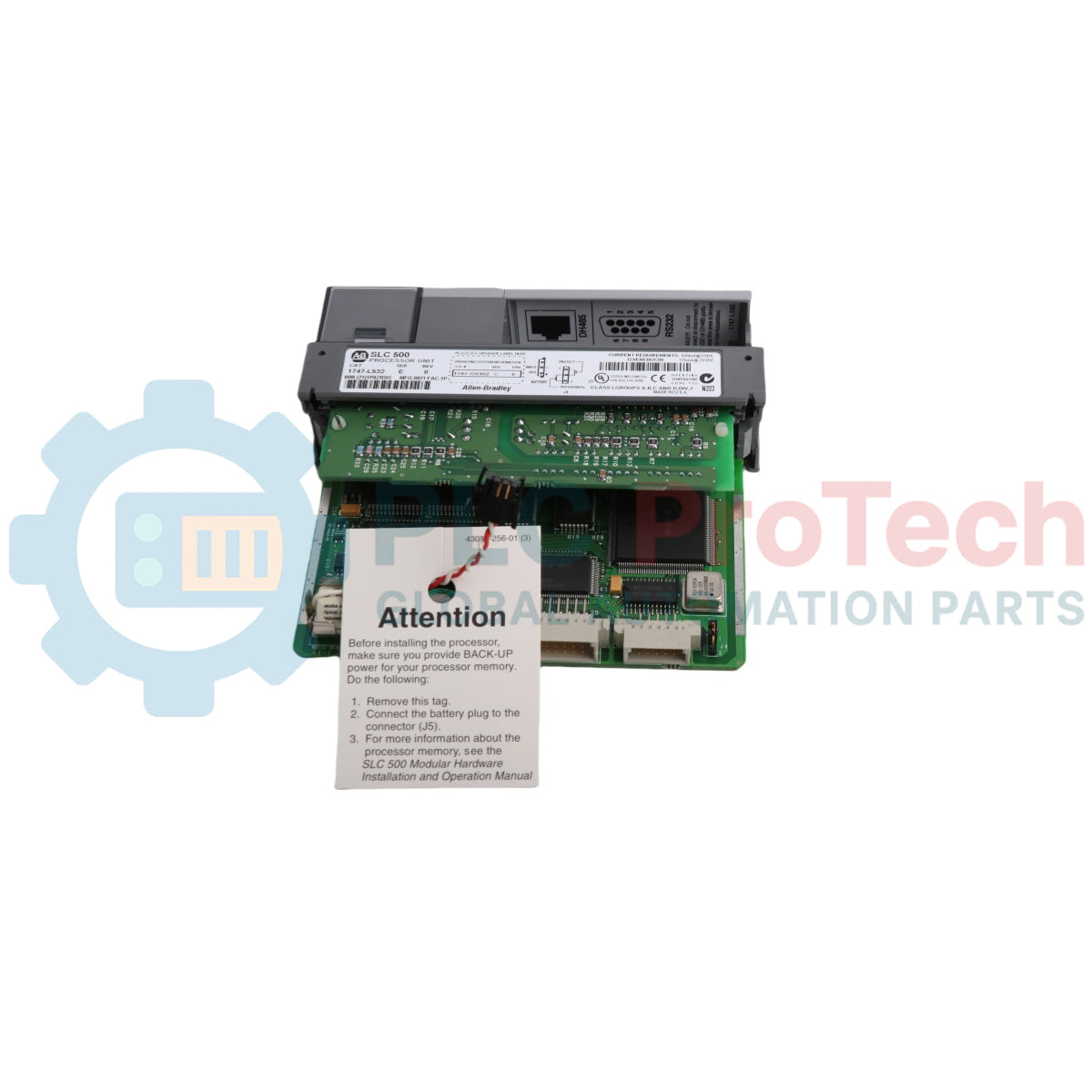

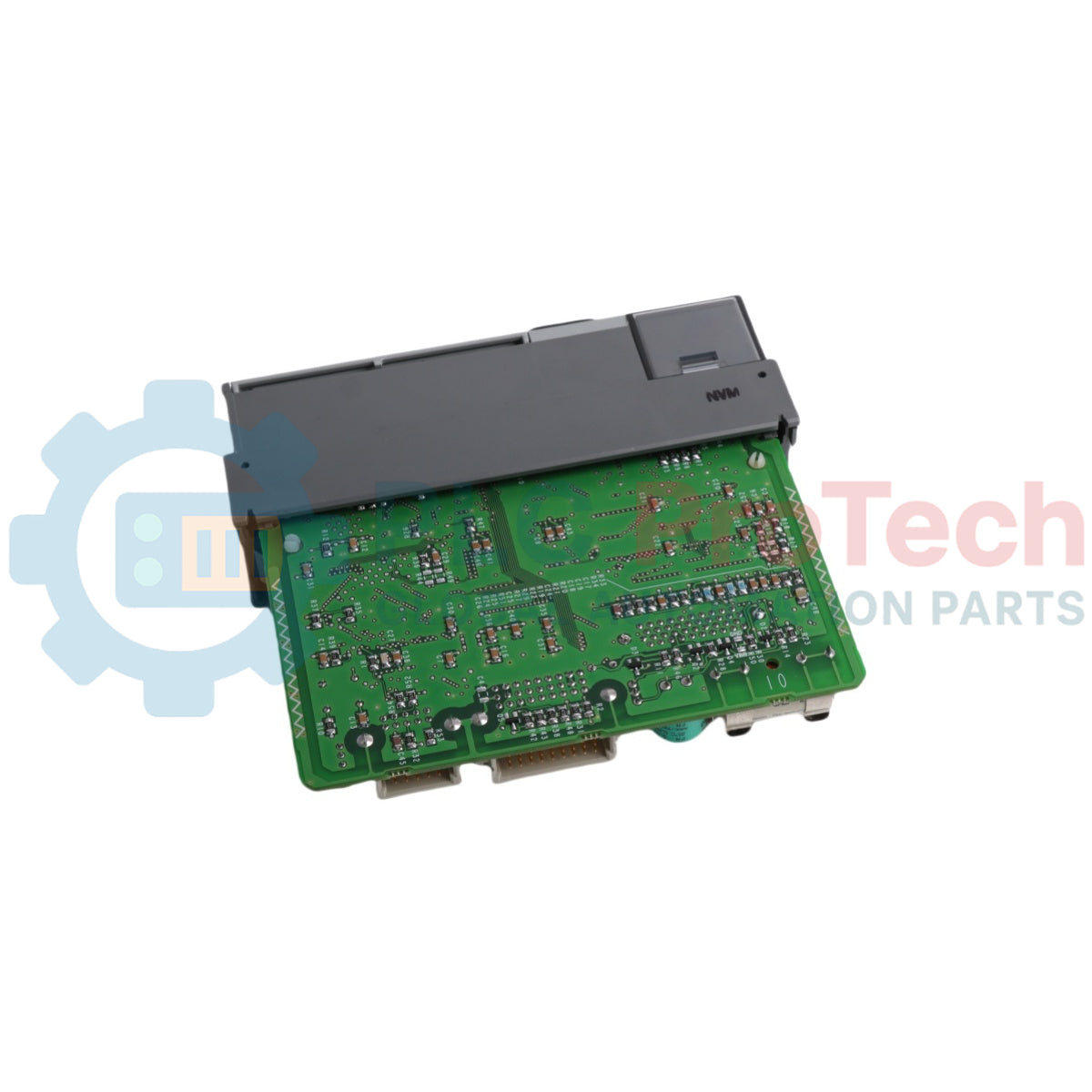

Modulo processore SLC 5/03 Allen-Bradley 1747-L532 con memoria da 16K

Panoramica del prodotto e valore dei sistemi legacy

Il  1747-L532 (1747L532) è una CPU ad alte prestazioni della famiglia  SLC 500 , in particolare della serie  SLC 5/03 . Progettato per gestire set di istruzioni più complessi ed elaborazioni più rapide rispetto alle unità entry-level 5/01 o 5/02, questo controllore dispone di  16K parole di memoria utente. È un componente essenziale per la manutenzione o l'ammodernamento di sistemi industriali legacy nella produzione tessile, nell'industria alimentare e nella movimentazione dei materiali. Il  1747-L532 ha introdotto un notevole passo avanti in termini di flessibilità delle comunicazioni, includendo una porta  DH-485 dedicata per il collegamento in rete e una porta  RS-232 per la comunicazione punto-punto con HMI, scanner o modem, rendendolo uno dei processori più versatili della famiglia SLC.

Architettura hardware e logica di esecuzione

Il  1747-L532 si basa su un'architettura modulare con chassis e occupa il primo slot (Slot 0) di uno chassis SLC 500. È progettato per un'esecuzione deterministica della logica e aggiornamenti I/O ad alta velocità.

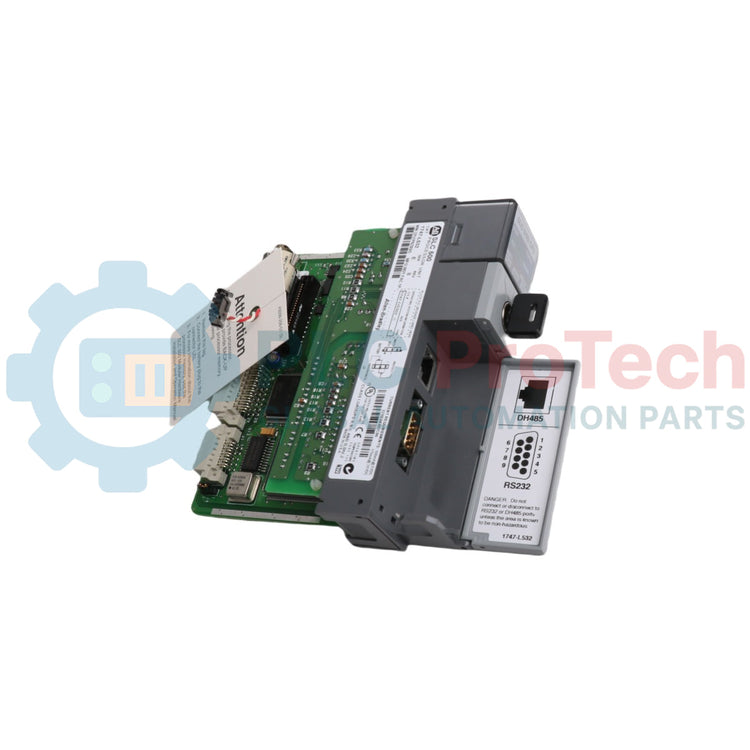

• Due porte di comunicazione: dispone di una porta Channel 1  DH-485 (RJ45) e di una porta Channel 0  RS-232 (D-shell a 9 pin). Il Channel 0 supporta i protocolli DF1, DH-485 e ASCII.

• Prestazioni delle istruzioni: con una velocità tipica di esecuzione dei bit di  0,44 microsecondi, fornisce i rapidi tempi di risposta richiesti dai macchinari ad alta velocità.

• Gestione della memoria: i 16K di memoria sono destinati sia alla logica del programma sia alle tabelle dati. Utilizza RAM con batteria tampone per prevenire la perdita dei dati durante i cicli di alimentazione.

• Funzioni avanzate: supporta la modifica online, i calcoli in virgola mobile e istruzioni di programmazione di alto livello precedentemente disponibili solo su piattaforme PLC più grandi.

Specifiche tecniche

FAQ tecnica integrata

Come posso proteggere la memoria del programma durante lo stoccaggio a lungo termine?

Il  1747-L532 si affida a una batteria al litio  1747-BA per mantenere la RAM. Per un backup critico, si consiglia vivamente di utilizzare il modulo di memoria EEPROM  1747-M11 . Questo consente al processore di ricaricare automaticamente il programma in caso di guasto della batteria o di scarica completa dell'alimentazione.

Qual è la funzione del selettore a chiave "Run/Rem/Prog" sul pannello anteriore?

Il selettore a chiave a tre posizioni controlla la modalità della CPU.  RUN esegue il programma e impedisce le modifiche;  PROG arresta la CPU per i download;  REM (Remote) consente a un tecnico di cambiare modalità ed eseguire modifiche online tramite software come RSLogix 500.

Il Channel 0 può essere utilizzato per dispositivi non-AB?

Sì. Il Channel 0 può essere configurato per la comunicazione  ASCII , consentendo a SLC 5/03 di comunicare con dispositivi non Rockwell come lettori di codici a barre, bilance e stampanti seriali.

Protocolli di progettazione e installazione

• Compatibilità dello chassis: assicurarsi che il processore sia inserito saldamente nello  Slot 0 dello chassis 1746. Un inserimento non corretto può causare "Bus Errors" intermittenti o guasti hardware interni.

• Manutenzione della batteria: sostituire la batteria mentre lo chassis è alimentato per evitare di perdere il programma. Se il LED "BATT" è rosso, rimangono circa da 10 a 30 giorni di ritenzione prima che si verifichi la perdita dei dati.

• Protezione dalle cariche elettrostatiche: i componenti interni del  1747-L532 sono sensibili alle scariche elettrostatiche. Indossare sempre un braccialetto antistatico collegato a terra oppure toccare una superficie metallica messa a terra prima di maneggiare il modulo.

Vantaggi ingegneristici

Il  1747-L532 rimane un pilastro dell'affidabilità industriale. La sua capacità di  modifica online è un vantaggio significativo per le industrie di processo, poiché consente agli ingegneri di ottimizzare timer e logica senza interrompere la produzione. Grazie all'elevata capacità I/O e alle solide opzioni di comunicazione seriale, offre una soluzione conveniente per mantenere gli asset di automazione esistenti senza sostenere gli elevati costi di una migrazione completa del sistema.
