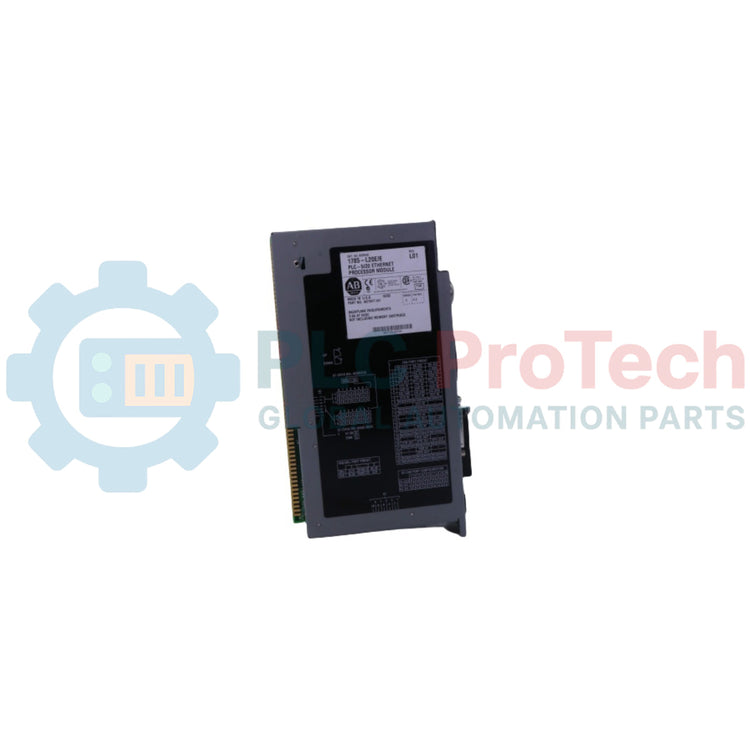

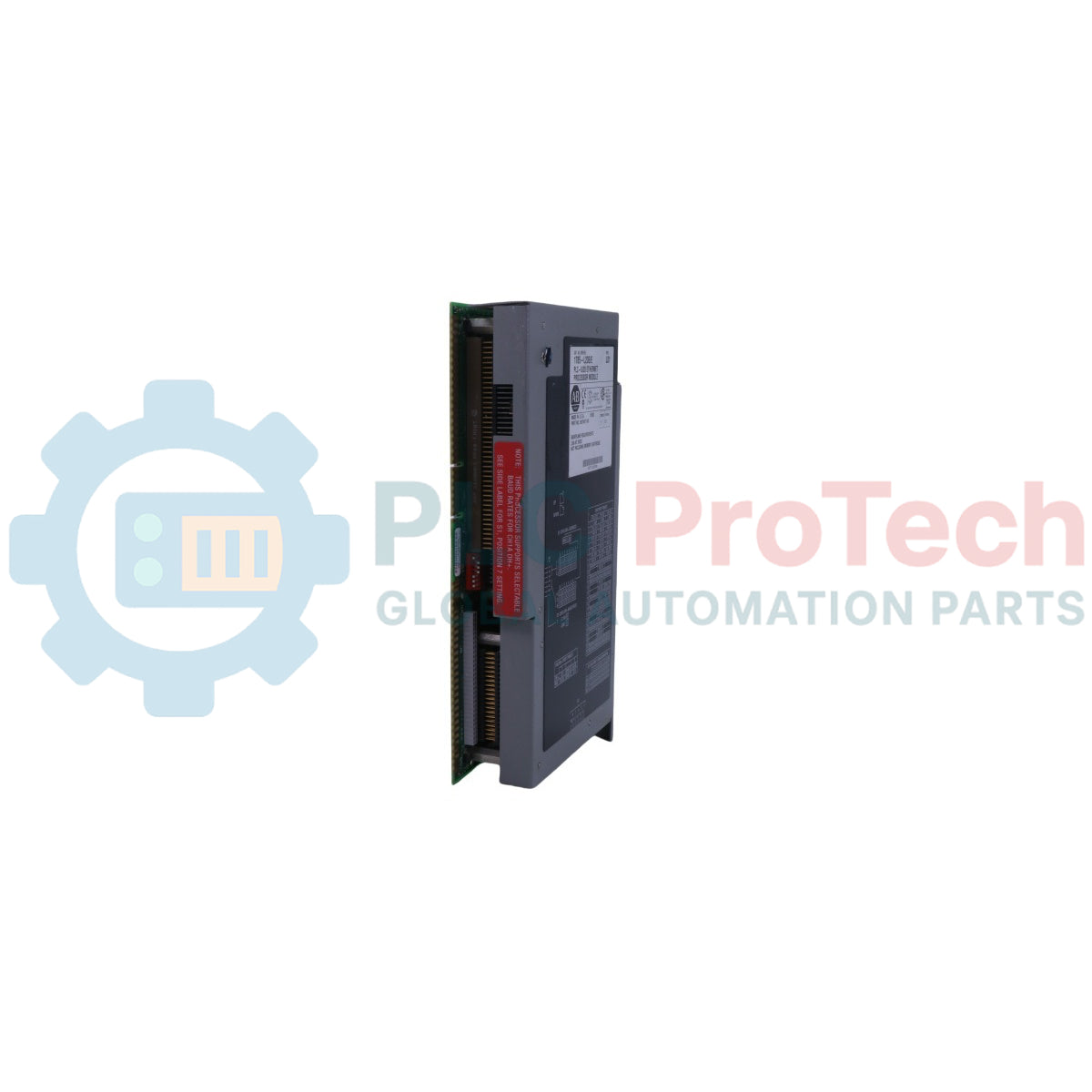

Allen-Bradley 1785-L20E Controller programmabile Ethernet PLC-5

Il 1785-L20E è un controller programmabile industriale Ethernet PLC-5 progettato da Allen-Bradley per il controllo e l'automazione in ambienti industriali specializzati. Operando come componente modulare di tipo aperto all'interno dell'architettura I/O 1771, questo processore dispone di un massimo di 16 kiloparole di memoria utente e di una RAM statica integrata con batteria tampone per preservare i dati attivi del programma. Il modulo offre interfacce di comunicazione di rete multi-protocollo, tra cui una porta Ethernet RJ45 integrata che supporta la trasmissione dati ad alta velocità, funzionalità client di posta elettronica e l'integrazione con reti di supervisione dei macchinari. Funziona efficacemente come componente di un sistema di controllo per gestire gli ingressi e le uscite sul campo, riducendo i tempi di inattività nelle operazioni di produzione e lavorazione su larga scala.

Caratteristiche

• Dotato di un massimo di 16 kiloparole di memoria utente e di RAM statica con batteria tampone per preservare la memoria volatile.
• Supporto per l'assegnazione dinamica o statica dell'indirizzo IP di rete tramite BOOTP, DHCP o configurazione manuale.
• Funzionalità client di posta elettronica integrata, in grado di trasmettere messaggi tramite il protocollo SMTP standard, attivati da istruzioni interne del programma.
• Impostazioni di autonegoziazione configurabili che supportano velocità di trasmissione dati di 10/100 Mbps in modalità full-duplex o half-duplex.
• Dispone di un server Web HTTP integrato e di funzioni del Simple Network Management Protocol (SNMP), attivabili o disattivabili tramite il software di configurazione.
• Opzione di estensione per il backup della memoria rimovibile che utilizza moduli EEPROM 1785-ME16, -ME32, -ME64 o -M100.

Applicazioni

• Sistemi di lavorazione automatizzati distribuiti nelle infrastrutture di raffinazione di petrolio e gas.
• Automazione ad alta velocità della sequenza delle linee di assemblaggio e dei macchinari di produzione.
• Impianti di trattamento delle acque e configurazioni di controllo multi-chassis per la lavorazione chimica.
• Sottosistema di una centrale di generazione elettrica per la gestione e la reportistica della sequenza degli eventi.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Montare sempre il modulo all'interno di un involucro protettivo il cui accesso richieda un utensile dedicato, assicurandosi che l'atmosfera locale soddisfi le condizioni del Grado di inquinamento 2.
• Impostare l'indirizzo univoco della stazione DH+ per il Canale 1A utilizzando il gruppo di interruttori del pannello posteriore SW-1 prima di inserire l'unità nello slot dello chassis.
• Prevenire i danni all'hardware interno causati da scariche elettrostatiche indossando un braccialetto di messa a terra approvato ed evitando il contatto fisico con i pin di collegamento o i componenti del circuito.
• Limitare il carico termico degli slot adiacenti verificando che la dissipazione di potenza dell'hardware nello slot adiacente rimanga al di sotto del limite massimo di 10 W.
• Isolare le linee di comunicazione dai cavi ad alta tensione, instradando il cablaggio dei segnali attraverso canaline portastrumenti dedicate per ridurre al minimo il rischio di accoppiamento del rumore elettromagnetico.
• Se si modificano le impostazioni operative del server Web HTTP integrato o del client SNMP mentre il sistema è online, è necessario eseguire un ciclo completo di spegnimento e riaccensione del sistema affinché le modifiche abbiano effetto.

Conformità e certificazioni

• Pubblicazione IEC/CISPR 11 (Apparecchiature industriali Gruppo 1, Classe A)
• Siti pericolosi Classe I, Divisione 2, Gruppi A, B, C, D (Approvazione nordamericana per siti pericolosi)
