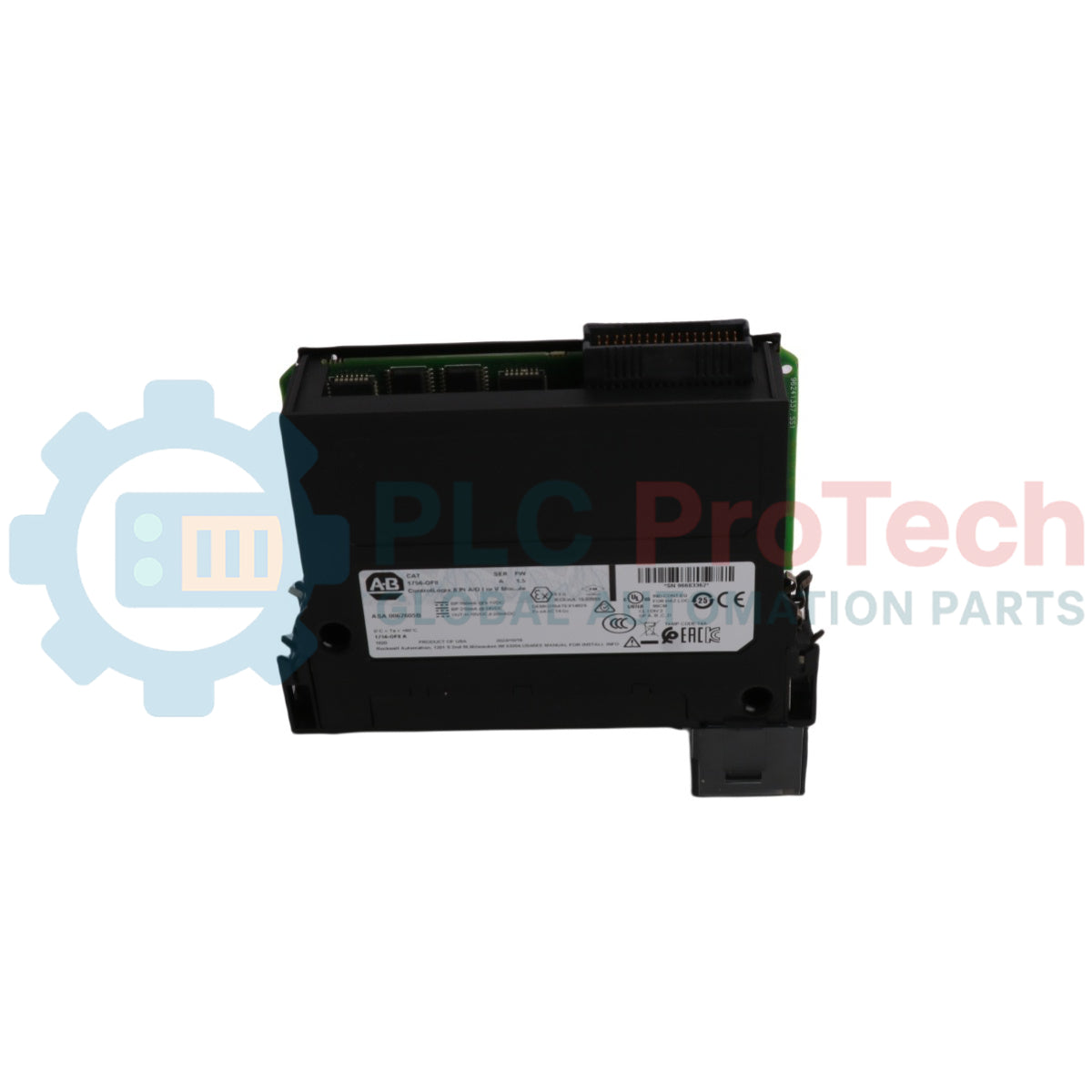

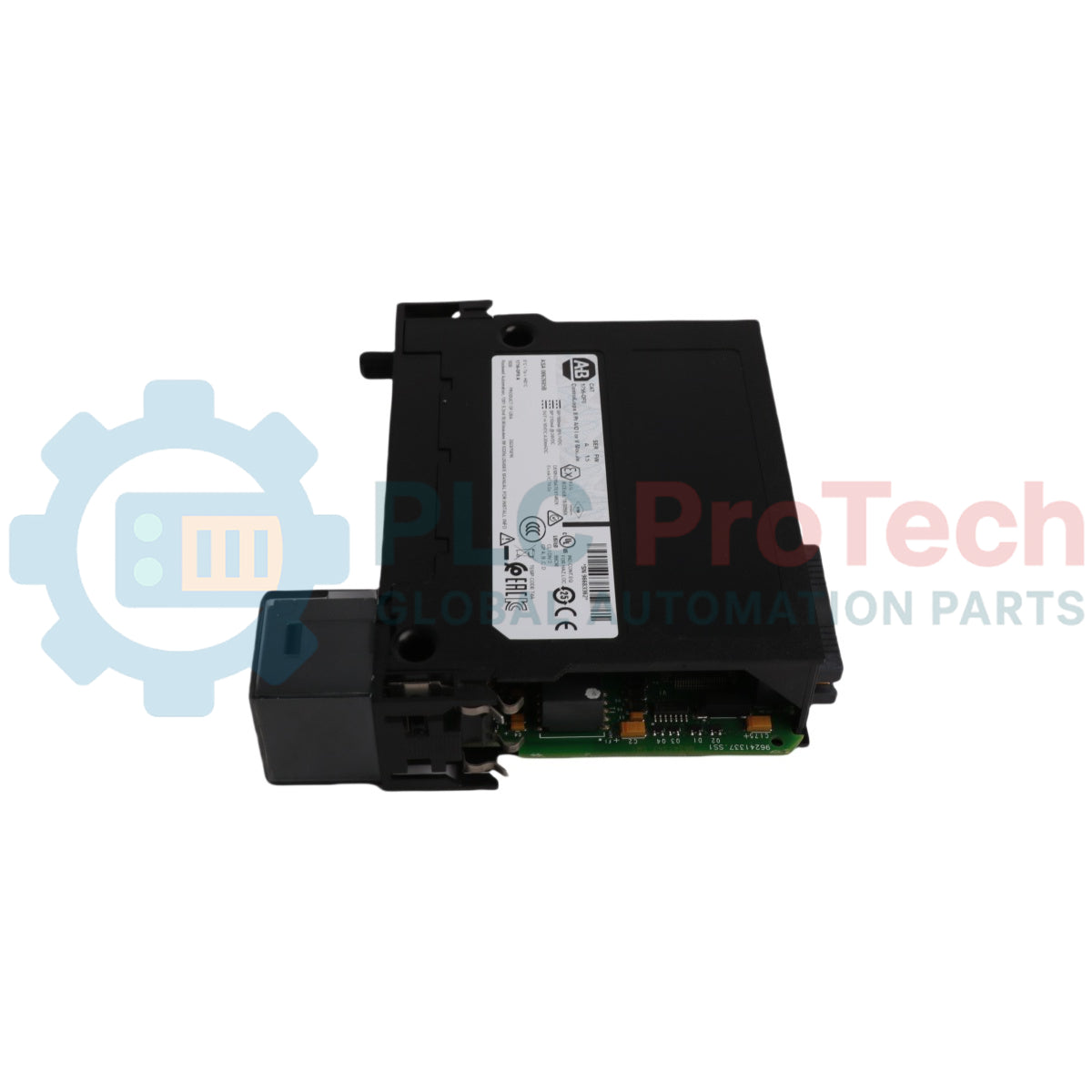

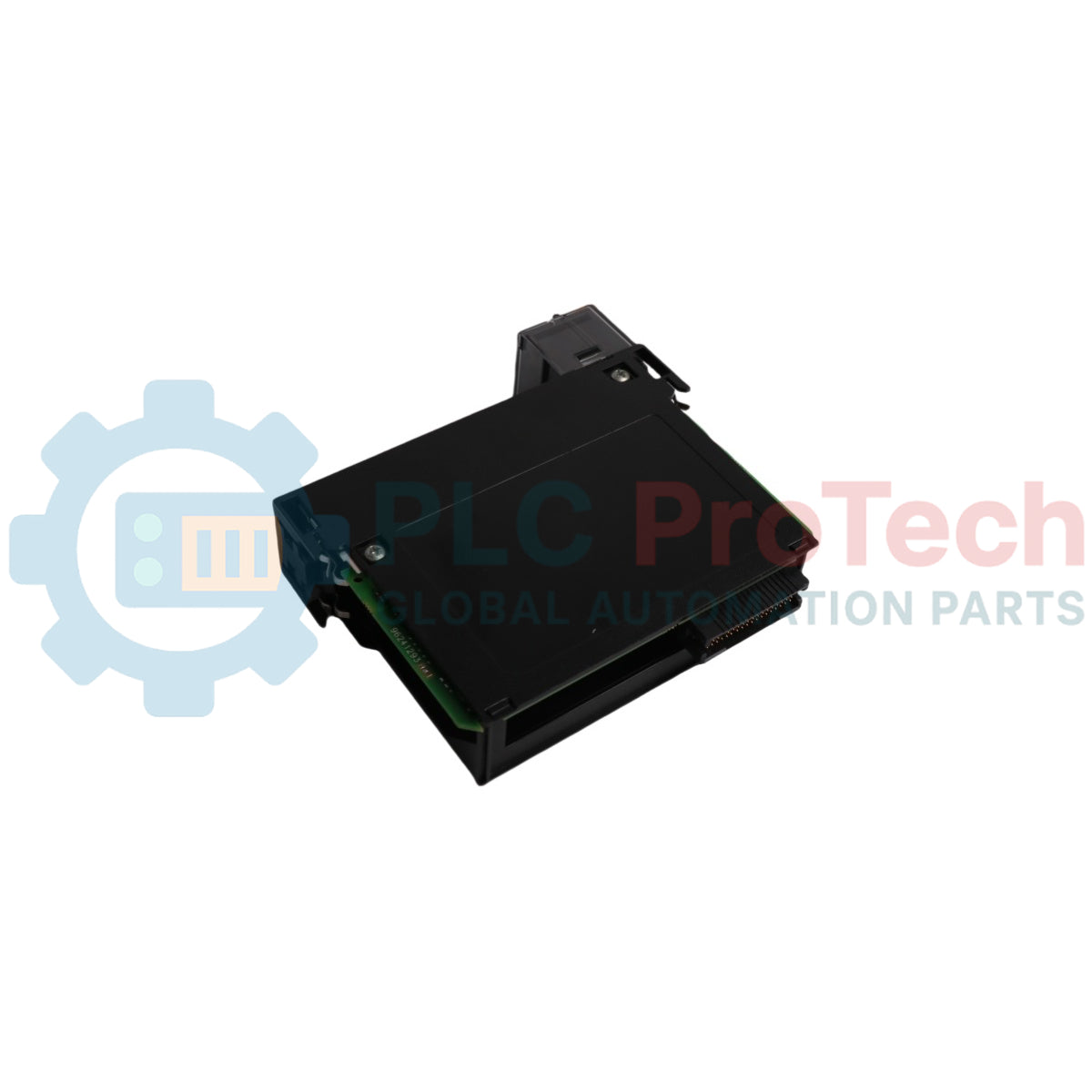

1756-OF8 Allen-Bradley ControlLogix Modulo di uscita analogica a 8 canali

Panoramica del prodotto e controllo di precisione

Il 1756-OF8 (1756OF8) è un versatile modulo di uscita analogica ad alta densità appartenente alla famiglia ControlLogix. Fornisce 8 canali non isolati in grado di erogare segnali di tensione o corrente ad alta precisione ai dispositivi di campo. Progettato per applicazioni impegnative come il controllo della velocità degli azionamenti a frequenza variabile (VFD), il posizionamento delle valvole e la modulazione degli attuatori, il 1756-OF8 offre aggiornamenti inferiori al millisecondo e una conversione digitale-analogica ad alta risoluzione. Questo modulo è un elemento fondamentale per il controllo di processo a circuito chiuso, consentendo l'integrazione ottimale delle apparecchiature analogiche di campo nell'architettura integrata Logix.

Architettura hardware e flessibilità del segnale

Il 1756-OF8 occupa un singolo slot in qualsiasi chassis 1756 ControlLogix e comunica con il processore tramite il backplane ad alta velocità.

• Modalità di uscita selezionabili: ciascuno degli 8 canali può essere configurato singolarmente per tensione (+/- 10V) o corrente (da 0 a 20 mA o da 4 a 20 mA).

• Alta risoluzione: offre una risoluzione di 15 bit su tutti gli intervalli (circa 320 uV per conteggio per la tensione e 0,65 uA per conteggio per la corrente), garantendo la granularità necessaria per il controllo sensibile del flusso o della pressione.

• Velocità di aggiornamento elevate: offre un RPI (intervallo tra pacchetti richiesto) fino a 2 ms per tutti gli 8 canali, assicurando l'esecuzione dei comandi di controllo con una latenza minima.

• Diagnostica integrata: include funzioni hardware per il rilevamento dei cavi interrotti (in modalità corrente) e la protezione dai cortocircuiti, fornendo al controller informazioni in tempo reale sullo stato del lato campo.

Specifiche tecniche

FAQ tecnica integrata

Il 1756-OF8 offre l'isolamento tra i canali?

No. Il 1756-OF8 è un modulo non isolato, il che significa che tutti gli 8 canali condividono un ritorno comune. Se l'applicazione richiede una messa a terra indipendente per ciascun segnale (per impedire anelli di massa tra azionamenti diversi), è necessario utilizzare il modulo 1756-OF8I (isolato).

Cosa accade alle uscite se il PLC entra nello stato di errore o viene impostato sulla modalità Programma?

Il modulo offre comportamenti configurabili per la "Modalità Programma" e la "Modalità Errore". Nel software Studio 5000 è possibile scegliere se mantenere ciascuna uscita sull'ultimo valore, impostarla su uno stato sicuro specifico (ad esempio 4 mA) oppure portarla al valore minimo/massimo dell'intervallo.

È possibile calibrare il 1756-OF8 sul campo?

Sì. Il modulo supporta la calibrazione sul campo tramite il software. Utilizzando un voltmetro o amperometro ad alta precisione, è possibile regolare i parametri di offset e guadagno per ciascun canale, compensando i fattori ambientali o i cavi di grande lunghezza.

Protocolli di progettazione e installazione

• Compatibilità del braccio di cablaggio: questo modulo richiede un blocco terminale rimovibile (RTB)  1756-TBNH (20 pin) oppure 1756-TBSH (morsetto a molla). Verificare sempre che l'RTB sia completamente inserito e che la linguetta di bloccaggio sia agganciata prima di applicare l'alimentazione di campo.

• Resistenza del circuito di corrente: quando si opera in modalità corrente (4-20 mA), assicurarsi che l'impedenza totale del circuito (resistenza dei cavi più il carico) non superi 550 Ohm. Il superamento di questo limite impedirà al modulo di raggiungere l'uscita completa di 20 mA.

• Strategia di schermatura: per il controllo analogico ad alta risoluzione, utilizzare cavi STP a doppino intrecciato schermato. Collegare la schermatura alla barra di terra dello chassis ControlLogix. Evitare di collegare la schermatura a terra sul lato del dispositivo di campo per prevenire anelli di massa che introducono rumore nel segnale.

Vantaggi ingegneristici

Il 1756-OF8 eccelle in termini di densità del sistema di controllo. Fornendo 8 canali in un singolo slot, riduce l'ingombro complessivo dello chassis e i costi hardware per i sistemi con un numero elevato di canali analogici. La capacità di eseguire localmente la conversione digitale-analogica sul modulo consente al processore principale di concentrarsi sulla logica di alto livello, mentre il 1756-OF8 gestisce l'aumento e la riduzione precise e graduali dei segnali elettrici. Ciò lo rende una scelta ideale per i settori chimico, alimentare e delle bevande e della generazione di energia, dove l'affidabilità e la modulazione precisa delle variabili di processo sono imprescindibili.
