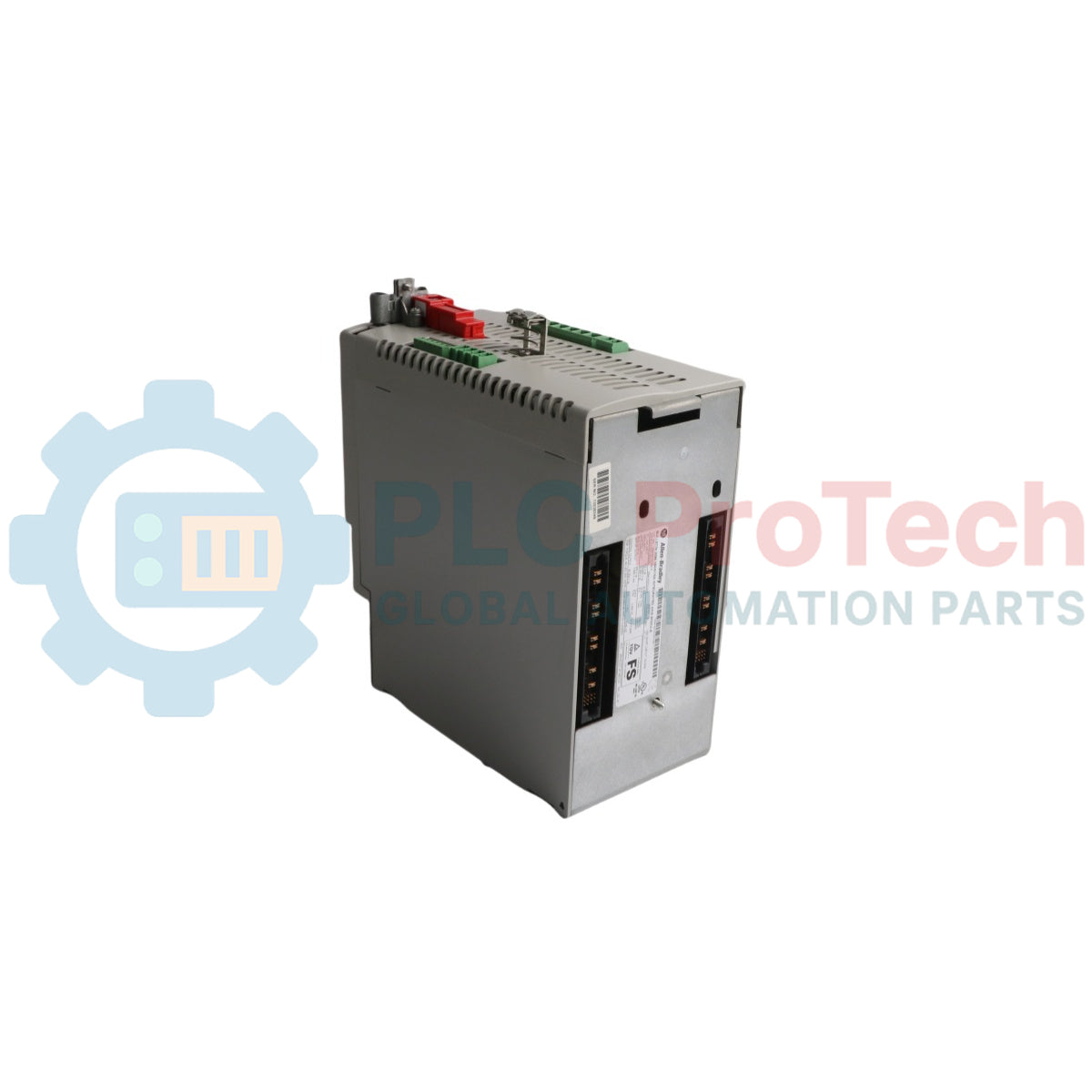

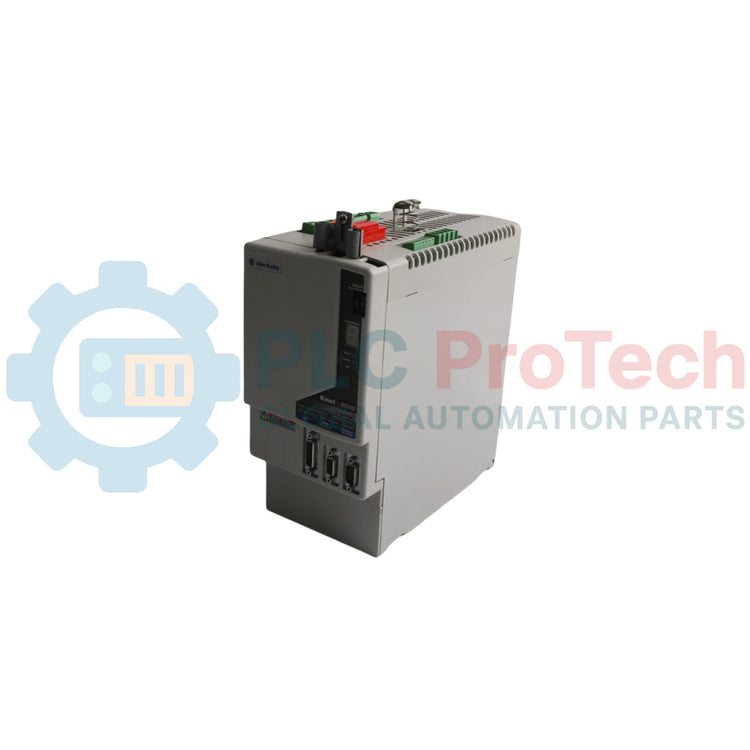

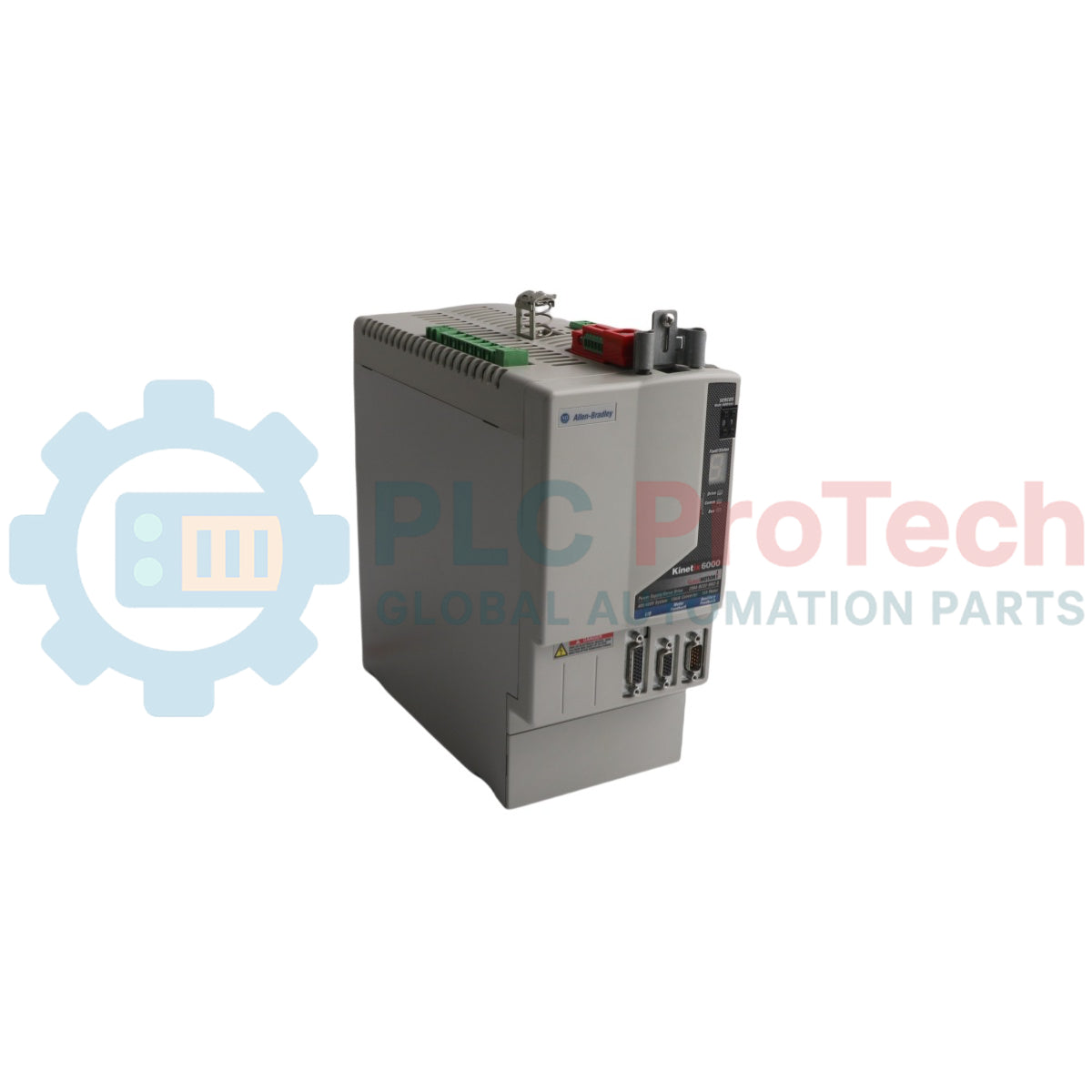

Modulo assi integrato Kinetix 6000 Allen-Bradley 2094-BC02-M02-S

Panoramica del prodotto e controllo del movimento ad alte prestazioni

Il 2094-BC02-M02-S (2094BC02M02S) è un modulo asse integrato (IAM) specializzato della famiglia di azionamenti servo multiasse Kinetix 6000 di Allen-Bradley. In quanto modulo «integrato», funge da unità fondamentale per un sistema di movimento, combinando un alimentatore ad alta efficienza (convertitore) e un azionamento servo ad alte prestazioni (inverter) in un unico involucro hardware. Il suffisso «S» indica che questo modulo è dotato della funzionalità Safe Torque Off (STO) , rendendolo un componente fondamentale per i macchinari con sicurezza integrata. Progettato per applicazioni impegnative nell'assemblaggio automobilistico, nell'imbottigliamento ad alta velocità e nel confezionamento secondario robotizzato, il 2094-BC02-M02-S fornisce la precisione ad alta coppia e la risposta deterministica necessarie per movimenti multiasse complessi e sincronizzati.

Architettura hardware e logica del convertitore integrato

A differenza dei moduli asse di espansione standard, il 2094-BC02-M02-S è il «master» della barra di alimentazione. Converte l'alimentazione CA trifase in ingresso in un bus CC condiviso che alimenta tutti i moduli adiacenti sulla barra.

• Alimentatore integrato: dispone di una capacità del convertitore di 15 kW , fornendo un bus CC stabilizzato per un massimo di 8 assi su una singola barra di alimentazione.

• Capacità a doppio asse: la designazione «M02» indica che questo IAM contiene un inverter interno in grado di azionare due motori servo indipendenti (asse 1 e asse 2) da un singolo slot del modulo.

• Safe Torque Off (STO): i circuiti di sicurezza integrati consentono all'azionamento di disabilitare l'alimentazione ai motori senza scollegare l'alimentazione principale, ottenendo livelli di sicurezza SIL 3 / PLe quando integrati in un circuito di controllo di sicurezza.

• Interfaccia SERCOS: utilizza l'interfaccia SERCOS ad alta velocità in fibra ottica per comunicazioni deterministiche e immuni ai disturbi con i controllori di movimento ControlLogix e GuardLogix.

Specifiche tecniche

Domande frequenti tecniche integrate

Quali sono i vantaggi specifici della configurazione a doppio asse «M02»?

Il 2094-BC02-M02-S raddoppia di fatto la densità degli assi nel quadro di controllo. Controllando due motori da un unico modulo, si riduce l'ingombro fisico sulla barra di alimentazione 2094-PRS e diminuisce il numero totale di componenti hardware necessari per i sistemi con molti assi.

Il modulo richiede uno shunt esterno separato?

L'IAM contiene una resistenza shunt interna per dissipare l'energia rigenerativa. Tuttavia, per applicazioni con elevata inerzia o cicli di decelerazione rapidi, potrebbe essere necessario uno shunt esterno 2094-BSP2 o un modulo shunt simile per prevenire guasti dovuti alla sovratensione del bus CC.

Come viene gestito il ripristino della funzione «Safe Torque Off»?

La funzione STO richiede un segnale a doppio canale da 24 V CC sull'header di sicurezza. Se la sicurezza interviene, il modulo rimuove l'alimentazione dallo stadio di uscita del motore. Una volta ripristinato il circuito di sicurezza, l'azionamento può essere riabilitato tramite il software del controllore di movimento senza un ciclo completo di spegnimento e riaccensione.

Protocolli di progettazione e installazione

• Allineamento della barra di alimentazione: durante l'installazione del modulo, assicurarsi che i pin del 2094-PRS  siano perfettamente allineati. Serrare le viti di montaggio a 2.26 Nm (20 lb-in). Un contatto insufficiente sui pin del bus CC può causare un riscaldamento localizzato e errori di «sottotensione del bus».

• Manutenzione della fibra ottica: l'interfaccia SERCOS utilizza cavi in fibra ottica sensibili. Assicurarsi di rispettare un raggio di curvatura minimo di 25 mm e verificare che tutte le superfici dei connettori siano pulite. La polvere sulle porte ottiche è una delle principali cause dei guasti «interruzione dell'anello» o «comunicazione persa».

• Messa a terra e collegamento equipotenziale: utilizzare una treccia di messa a terra per impieghi gravosi dal prigioniero di terra dell'IAM al sottopannello. Poiché questo modulo gestisce la conversione da CA a CC per l'intera barra, una corretta messa a terra è essenziale per filtrare i disturbi di modo comune che potrebbero influire sui sensibili segnali dell'encoder.

Vantaggi ingegneristici

Il 2094-BC02-M02-S si distingue per la sua architettura con condivisione dell'energia. Creando un bus CC comune, consente agli assi in frenata di restituire energia alla barra, dove può essere utilizzata dagli assi in accelerazione. Questa «condivisione della potenza rigenerativa» riduce il consumo complessivo di elettricità e la generazione di calore all'interno dell'armadio. In combinazione con l' interfaccia SERCOS completamente digitale, offre un'esperienza «plug-and-play» in cui i parametri del motore vengono caricati automaticamente dall'encoder all'azionamento, eliminando gli errori di taratura manuale e riducendo significativamente i tempi di messa in servizio del sistema.
