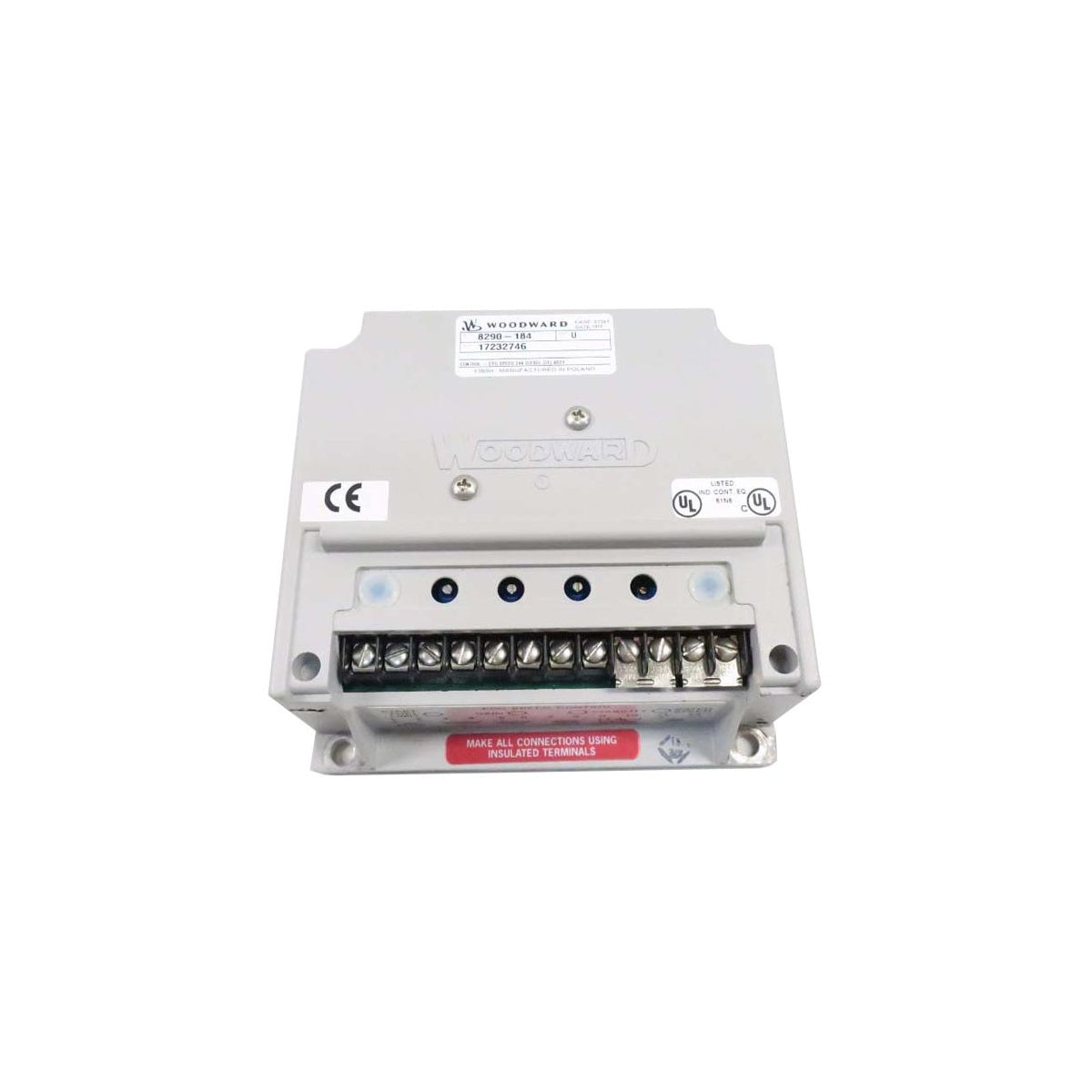

8290-184 | Woodward | Regolatore di velocità isocrono

Il  Woodward 8290-184 è un  regolatore di velocità isocrono ad alimentazione elettrica (EPG) progettato per l’uso con motori diesel o turbine a gas. Questo modello specifico è progettato per sistemi che richiedono una regolazione precisa della velocità ed è compatibile con attuatori delle serie  524 o  1724 . La sua funzione principale è mantenere costante la velocità del motore indipendentemente dal carico applicato, purché il motore abbia la capacità di gestire tale carico.

Specifiche tecniche

Caratteristiche e funzioni principali

• Funzionamento isocrono: Mantiene la velocità a regime entro  $\pm 0.25\%$ della velocità nominale. È ideale per applicazioni in cui la stabilità della frequenza è fondamentale, come i gruppi elettrogeni.

• Limitazione del combustibile di avviamento: Questa funzione limita la posizione massima dell’attuatore durante l’avviamento e la messa in moto del motore. Previene fumo eccessivo, sovralimentazione e "ingolfamento" prima che il motore raggiunga la velocità di esercizio.

• Struttura robusta: Progettato per essere montato direttamente sul motore o in un quadro di controllo, con un alloggiamento in alluminio pressofuso che protegge l’elettronica interna da vibrazioni e umidità.

Linee guida per l’installazione e la calibrazione

• Cablaggio: utilizzare cavi schermati a doppino intrecciato per il segnale del pick-up magnetico (MPU) e le linee di comando dell’attuatore. Assicurarsi che la schermatura sia collegata a terra solo all’estremità del regolatore per evitare interferenze.

• Regolazione della limitazione del combustibile di avviamento: ruotare il potenziometro della limitazione del combustibile di avviamento fino al punto in cui il motore si avvia regolarmente senza fumo nero eccessivo né un significativo superamento della velocità al minimo.

• Sensibilità MPU: l’unità richiede un minimo di  $1.5 \text{ VAC}$ dal pick-up magnetico durante l’avviamento per rilevare correttamente la velocità del motore.

• Montaggio: installare l’unità in un luogo in cui la temperatura non superi i limiti nominali. Assicurarsi che i cavi entrino dalla parte inferiore dell’unità per impedire all’umidità di scorrere lungo i cavi fino ai circuiti interni.

Domande frequenti (FAQ)

Che cosa significa "isocrono" in questo contesto?

Significa che il regolatore farà tornare il motore alla velocità impostata esatta dopo una variazione del carico, ottenendo un "droop nullo". Ciò è essenziale per mantenere una frequenza costante di 50 Hz o 60 Hz nella generazione di energia.

Posso utilizzarlo con un sistema a batteria da 12 V?

No. Il  8290-184 è esclusivamente un’unità a  24 VDC . Il funzionamento a 12 V fornirà una potenza insufficiente per azionare l’attuatore, causando probabilmente un comportamento irregolare o il mancato avviamento.

Come faccio a sapere se devo utilizzare un attuatore 524 o 1724?

Dipende dalla forza necessaria per spostare la cremagliera del combustibile del motore. Il 524 è destinato ai motori più piccoli, mentre il 1724 fornisce una coppia maggiore per motori diesel o turbine di dimensioni più grandi. L’8290-184 è regolato elettronicamente per azionare entrambi.

Perché il motore oscilla (la velocità fluttua)?

Le oscillazioni sono generalmente causate da valori troppo elevati dei potenziometri di "guadagno" o "stabilità". Ruotare lentamente il guadagno in senso antiorario finché il motore non si stabilizza, quindi regolare con precisione la stabilità per ottenere la migliore risposta ai transitori.
