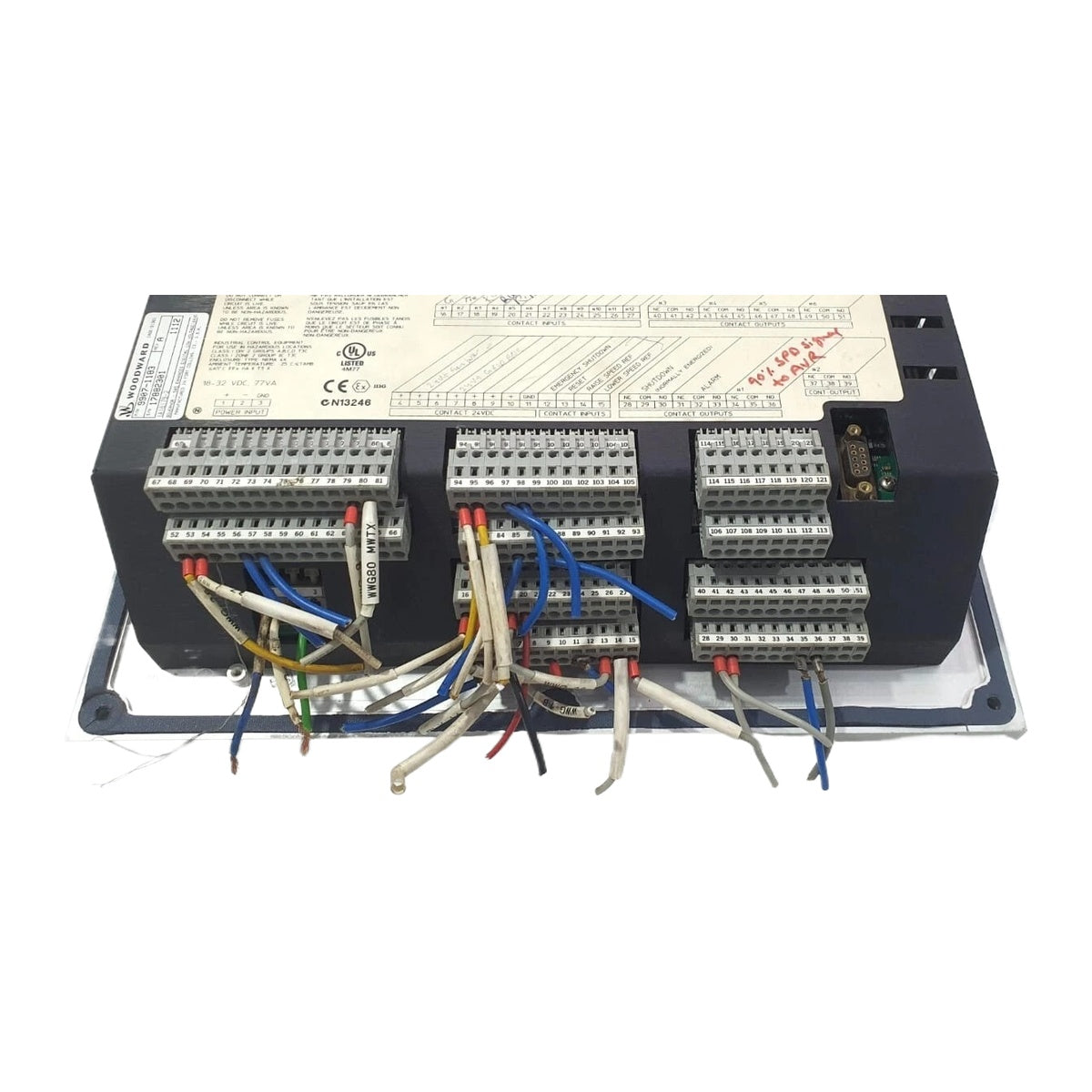

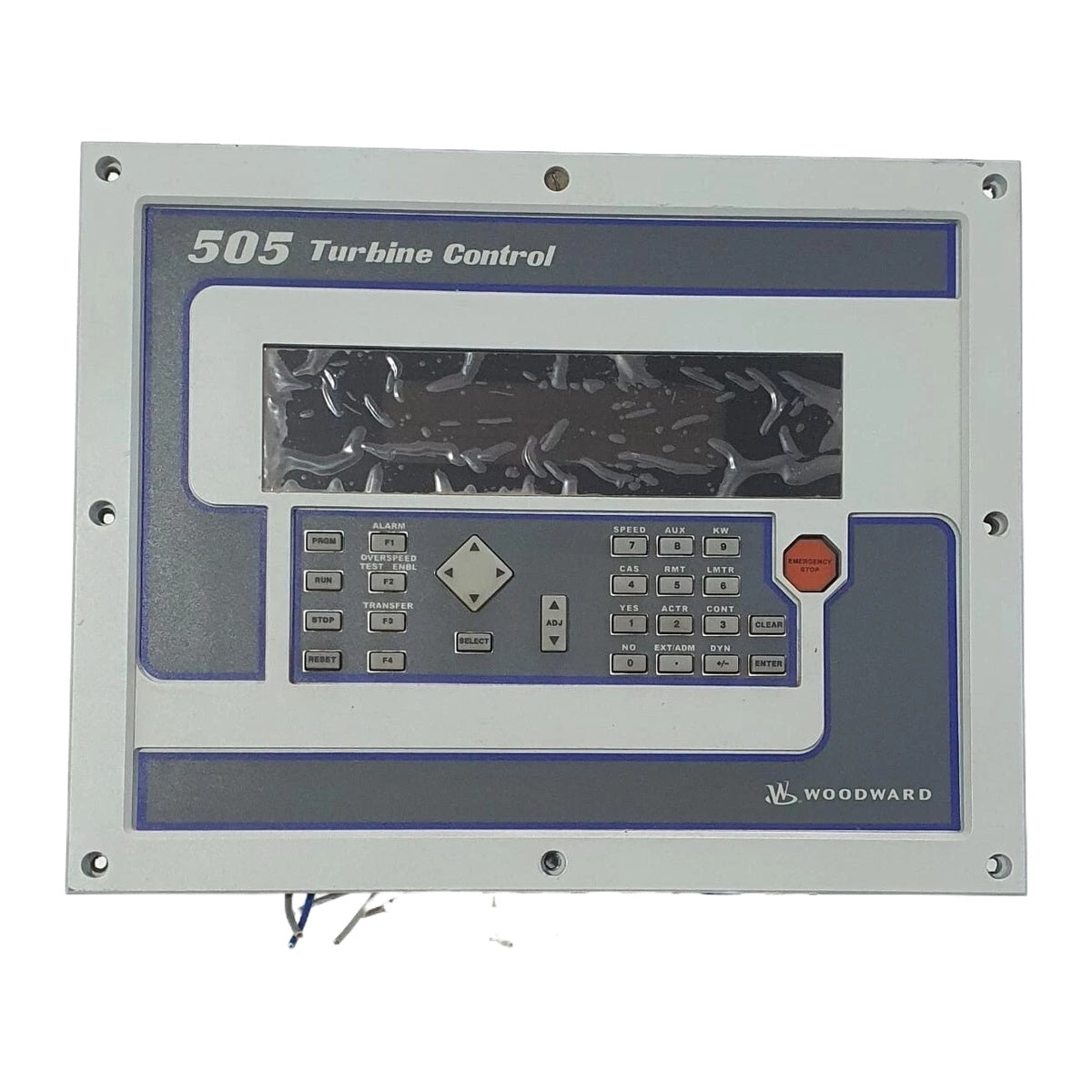

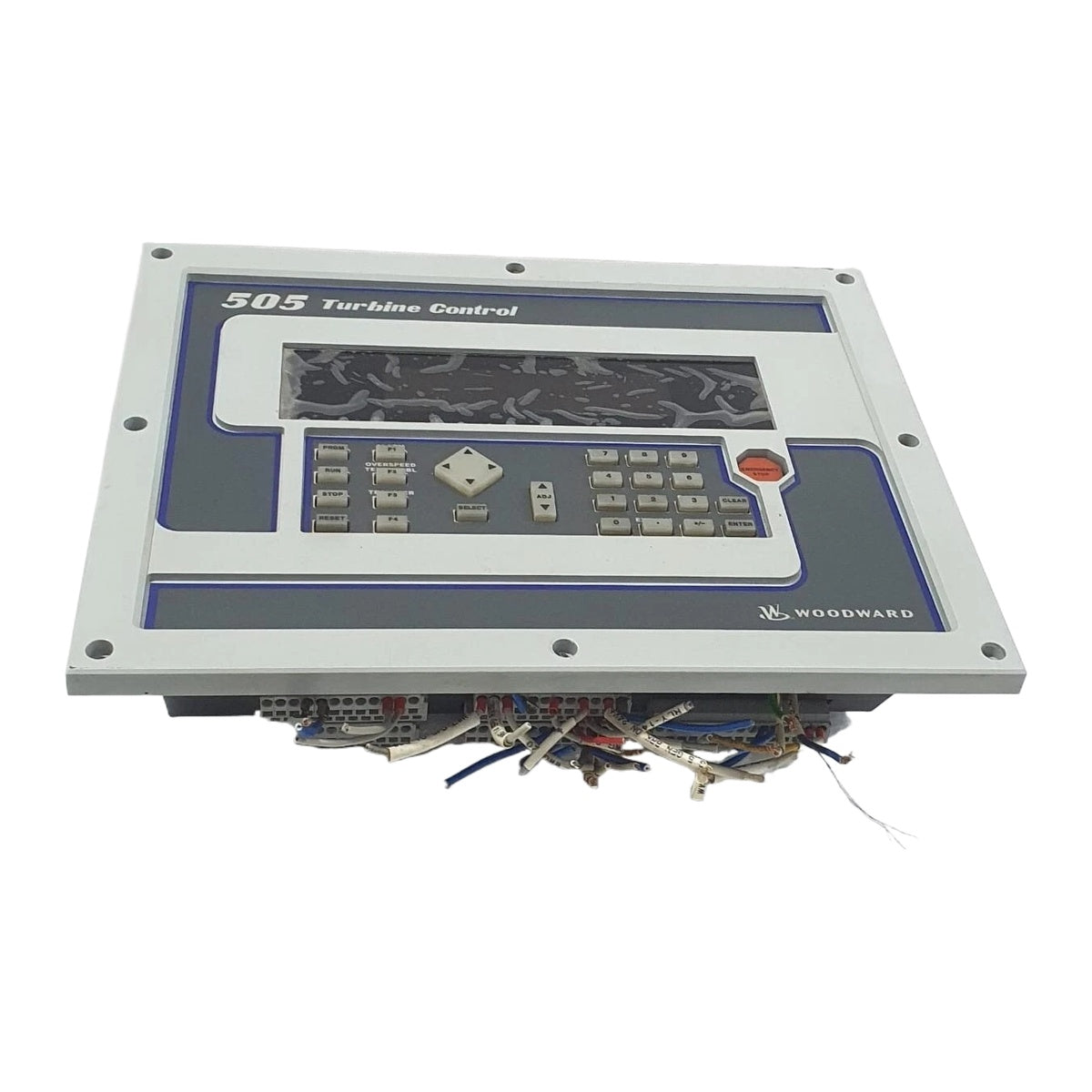

Interfaccia uomo-macchina Woodward 9907-1183 505E

Descrizione

Il Woodward 9907-1183 è un'interfaccia uomo-macchina progettata per il monitoraggio e la regolazione di sistemi con turbine a vapore, comprese le turbine a vapore standard di dimensioni industriali, i turbogeneratori per utility e i modelli di turboespansori. Configurabile come unità autonoma o integrata nel sistema di controllo distribuito (DCS) dell'impianto, l'unità utilizza un microcontrollore a 32 bit per eseguire una gestione precisa della turbina. La sua struttura PID interna consente il controllo attivo della velocità della turbina, del carico, della pressione di ingresso, della pressione del collettore di scarico e della pressione del collettore di estrazione/ammissione. Interfacciandosi con un trasduttore da 4–20 mA e con funzioni di rapporto/limitazione, il dispositivo regola i processi di estrazione e ammissione, garantendo il rispetto dei parametri operativi stabiliti.

Caratteristiche

• Programma protetto da password
• Rilevamento della velocità zero
• Supporto per involucro protettivo NEMA 4X a tenuta d'acqua e di polvere
• Struttura PID per il monitoraggio della velocità, del carico e delle pressioni dei collettori
• Funzionalità di rapporto e limitazione per la gestione dei trasduttori da 4–20 mA

Applicazioni

• Turbine a vapore standard di dimensioni industriali
• Turbogeneratori per utility
• Modelli di turboespansori
• Controllo dell'estrazione e dell'ammissione delle turbine a vapore

Specifiche tecniche

Linee guida per l'installazione

• Installare l'involucro protettivo NEMA 4X opzionale quando si utilizza l'unità in condizioni esterne difficili, per impedire l'ingresso di umidità e polvere.
• Assicurarsi che l'alimentazione di ingresso diretta sia rigorosamente conforme alla tensione operativa nominale da 18 a 32 Vcc.
• Garantire uno spazio libero adeguato attorno all'involucro per mantenere la temperatura ambiente dell'aria operativa tra -25 e +65 degC.
• Posare le linee di segnale dai trasduttori da 4–20 mA lontano dalle linee ad alta tensione per ridurre al minimo le interferenze elettromagnetiche.
