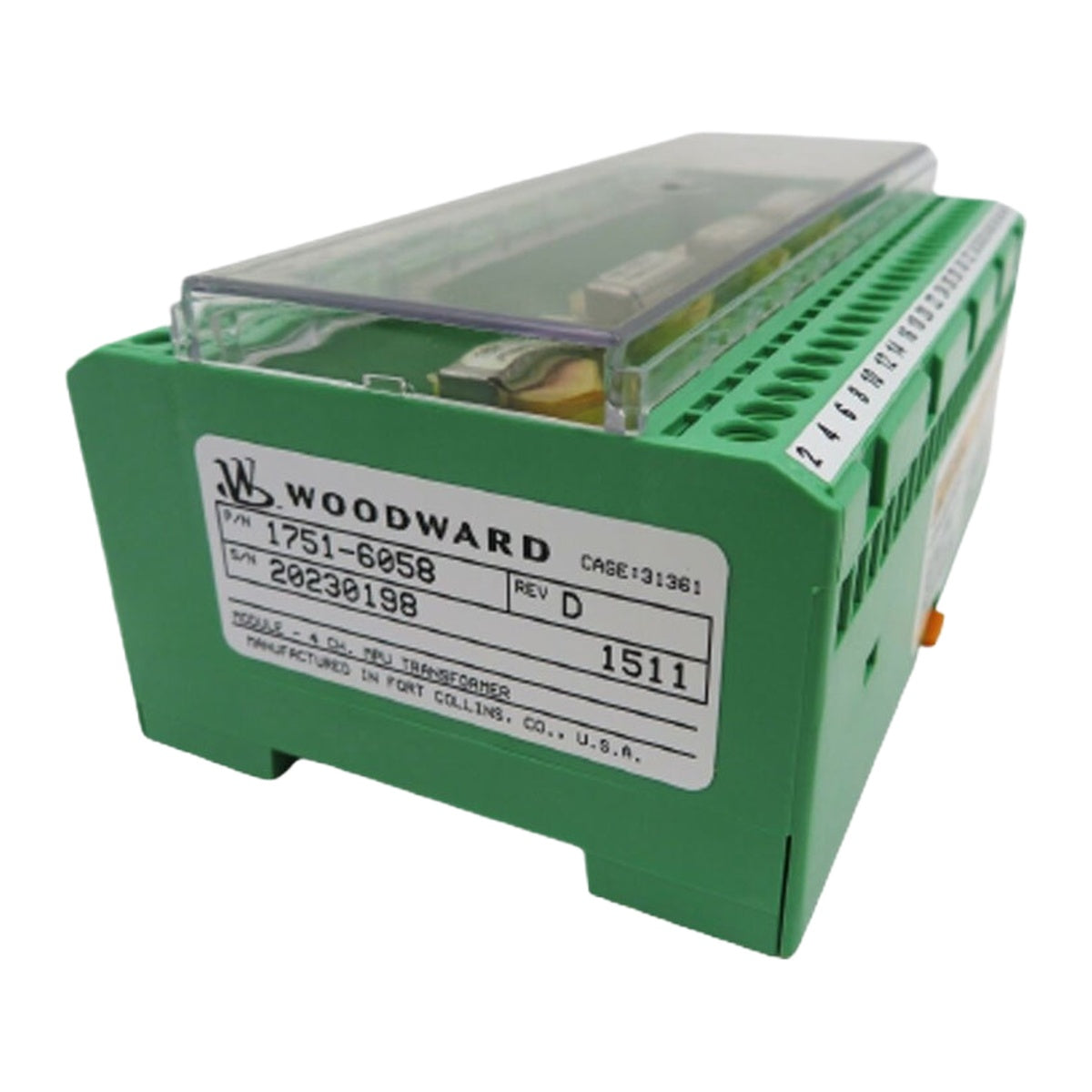

Trasformatore di isolamento MPU a 4 canali Woodward 1751-6058

Descrizione

Il Woodward 1751-6058 è un trasformatore MPU a 4 canali progettato per fornire il condizionamento galvanicamente isolato del segnale e la limitazione della tensione per i sensori di velocità a pick-up magnetico (MPU). Nei sistemi di controllo delle turbine e di monitoraggio delle condizioni di velocità, i sensori a pick-up magnetico generano segnali di tensione a corrente alternata (CA), la cui ampiezza aumenta proporzionalmente alla velocità. Il trasformatore di isolamento 1751-6058 limita le tensioni di picco elevate per proteggere l'hardware di monitoraggio della velocità a valle, come il modulo di ingresso analogico NI 9221 nel sistema Woodward Turbine Protection Monitoring (TPM), dalla sovratensione elettrica, mantenendo al contempo l'integrità del segnale sui canali di rilevamento della velocità.

Con un rapporto di trasformazione 1:1, il trasformatore MPU a 4 canali Woodward 1751-6058 isola fino a quattro segnali indipendenti provenienti da sonde a pick-up magnetico. Interrompendo i loop di massa e sopprimendo il rumore di modo comune, il dispositivo garantisce un rilevamento preciso degli attraversamenti dello zero e una misurazione accurata della velocità per generatori a gas, turbine di potenza e macchinari industriali rotanti che operano in ambienti elettricamente difficili.

Caratteristiche

• Architettura a quattro canali che supporta fino a quattro sonde di velocità indipendenti a pick-up magnetico (MPU)
• Rapporto di trasformazione del segnale 1:1 per un passaggio accurato della frequenza senza ridimensionamento della tensione
• Isolamento galvanico tra il cablaggio sul campo dei sensori di velocità e l'hardware di controllo e monitoraggio
• Previene i danni da sovratensione in ingresso alle unità di elaborazione della velocità durante il funzionamento ad alto numero di giri del motore primo
• Riduce il rumore elettrico, le differenze di potenziale di massa e le interferenze del segnale sulle linee della velocità
• Progettato per l'integrazione con l'hardware Woodward Turbine Protection Monitoring (TPM) e i moduli NI 9221

Applicazioni

• Isolamento del segnale delle sonde di velocità dei generatori a gas
• Sistemi di monitoraggio della protezione da sovravelocità delle turbine di potenza
• Interfacce di rilevamento della velocità per turbine a vapore e turbine industriali a gas
• Ambienti industriali ad alto rumore che richiedono l'eliminazione dei loop di massa per i segnali MPU

Specifiche tecniche

Linee guida per l'installazione

• Montaggio e posizionamento: Installare saldamente il modulo trasformatore all'interno di un quadro industriale schermato, in prossimità della logica di monitoraggio della velocità o dell'armadio del modulo.
• Schermatura e messa a terra: Collegare i cavi schermati a doppino intrecciato dalle sonde a pick-up magnetico ai terminali primari. Assicurarsi che le schermature dei cavi siano collegate a terra in un unico punto sul terminale di terra principale del telaio, per ridurre il rumore EMI/RFI.
• Requisiti di cablaggio: Instradare i cavi ad alta tensione o di distribuzione dell'alimentazione lontano dai conduttori del segnale MPU per evitare distorsioni del segnale indotte.
• Verifica del segnale: Verificare che l'ampiezza del segnale di uscita corrisponda ai limiti di tensione in ingresso richiesti dal modulo di elaborazione sull'intero intervallo operativo di giri al minuto del motore primo.
