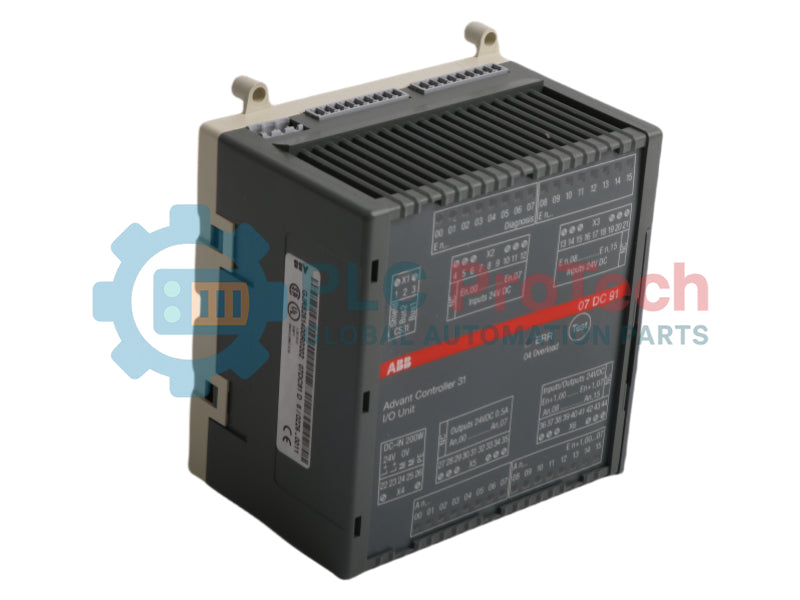

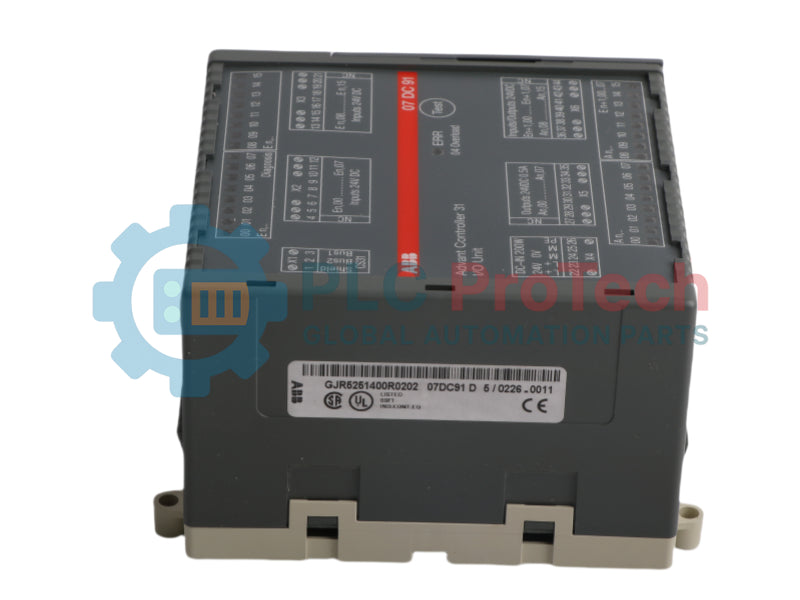

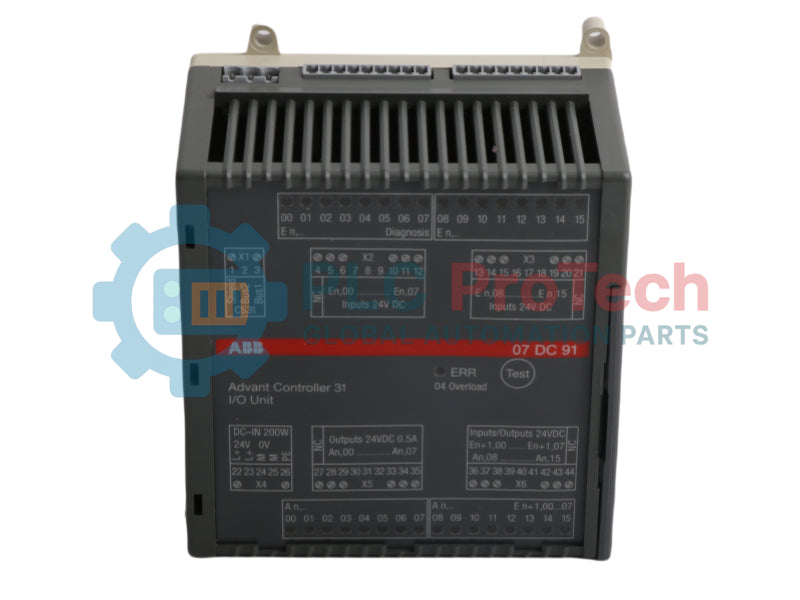

ABB 07 DC 91 GJR5 2514 00 R0202 Modulo I/O digitale AC31

Descrizione

Il ABB 07 DC 91 GJR5 2514 00 R0202, noto anche nei database di approvvigionamento tecnico come 07DC91 GJR5251400R0202, è un modulo digitale decentralizzato dedicato di ingresso e uscita progettato per la piattaforma del sistema di automazione Advant Controller 31 (AC31). Funzionando come stazione remota sul bus di sistema CS31, questo modulo consente la raccolta distribuita efficiente dei segnali binari e l'attuazione dei dispositivi di campo. L'unità fornisce un isolamento elettrico completo tra la linea di comunicazione EIA RS-485 e l'elettronica interna, sopprimendo il rumore elettromagnetico e salvaguardando l'integrità della logica del sistema in ambienti industriali gravosi. La verifica diagnostica è semplificata da una matrice integrata di 33 LED che fornisce un'indicazione locale dello stato dei canali di segnale e dei guasti del bus.

Caratteristiche

• Integra 16 ingressi binari dedicati, 8 uscite binarie a transistor e 8 canali configurabili via software che funzionano dinamicamente come ingressi o uscite.
• Stabilisce collegamenti dati distribuiti affidabili tramite l'interfaccia standardizzata del bus di sistema EIA RS-485 CS31.
• Garantisce l'affidabilità continua del sistema attraverso un isolamento elettrico completo tra l'interfaccia del bus CS31 e la circuiteria restante.
• Dispone di uscite a transistor autoprotette, dotate di limitazione automatica della corrente e di logica di riattivazione in caso di sovraccarico termico.
• Integra un varistore interno per eseguire un'efficace demagnetizzazione durante le fasi di commutazione dei carichi induttivi.
• Sopprime il rimbalzo dei contatti meccanici tramite un ritardo ottimizzato del filtro hardware interno degli ingressi, con una specifica temporale tipica di 7 ms.
• Semplifica l'implementazione della rete grazie a un selettore hardware per la codifica integrato, situato sotto un coperchio scorrevole protettivo, per l'assegnazione esplicita dell'indirizzo della stazione.

Applicazioni

• Espansione decentralizzata degli I/O per architetture Advant Controller 31 Hardware 90 Series.
• Elaborazione digitale distribuita e monitoraggio degli stati binari in blocchi di assemblaggio per la produzione continua.
• Strumentazione di campo localizzata e controllo di gruppi di valvole in ambienti di processo industriale.
• Pannelli di monitoraggio della sicurezza multicanale e instradamento dei segnali, destinati ad ambienti soggetti a forti interferenze elettromagnetiche.

Dati tecnici dell'unità completa (07 DC 91)

Dati tecnici degli ingressi digitali

Dati tecnici delle uscite digitali

Dati tecnici degli ingressi e delle uscite configurabili

I canali configurabili sono definiti singolarmente dal programma utente come ingressi o uscite. Ciò avviene leggendo o scrivendo dati dal o nel canale corrispondente.

Collegamento al bus di sistema CS31

Dati meccanici

Istruzioni per l'installazione

Dati per l'ordinazione

Note sull'installazione e la messa in servizio sul campo

Nella maggior parte dei sistemi Advant Controller 31, l'installazione dell'ABB 07 DC 91 (07DC91) è semplice. Tuttavia, i problemi di messa in servizio sono generalmente causati da impostazioni errate dell'indirizzo, guasti al cablaggio di comunicazione o errori nel cablaggio di campo, piuttosto che da un guasto del modulo.

Prima di applicare l'alimentazione

Prima di alimentare il modulo, i tecnici esperti sul campo verificano solitamente innanzitutto tre elementi:

• Polarità e livello di tensione dell'alimentazione a 24 V CC
• Continuità del cablaggio del bus CS31
• Impostazione dell'indirizzo del nodo sull'interruttore di codifica

Molti guasti di comunicazione segnalati durante l'avvio sono infine riconducibili a indirizzi CS31 duplicati o a un cablaggio di comunicazione invertito.

Controllo iniziale all'accensione

Quando viene applicata l'alimentazione, tutti i LED devono illuminarsi brevemente mentre il modulo esegue l'inizializzazione interna.

Se durante l'avvio diversi LED non si accendono, controllare l'alimentazione e il corretto inserimento dei connettori prima di esaminare la comunicazione di rete.

Al termine dell'inizializzazione:

• Il LED di comunicazione deve smettere di lampeggiare.
• I LED degli ingressi devono riflettere i segnali effettivi di campo.
• I LED delle uscite devono rispondere ai comandi del controller.
• Il LED rosso di guasto deve rimanere SPENTO.

Verifica della comunicazione CS31

Un LED di comunicazione che lampeggia continuamente è uno dei problemi di messa in servizio più comuni riscontrati sul campo.

Prima di sostituire il modulo, i tecnici devono verificare:

• Assegnazione corretta dell'indirizzo del nodo
• Polarità del bus CS31
• Integrità del cavo RS-485
• Configurazione del controller
• Stato della terminazione del bus

Nella maggior parte dei casi, i guasti di comunicazione hanno origine nella configurazione della rete e non in un guasto hardware.

Test del circuito di uscita

Durante la messa in servizio, le uscite devono essere testate un canale alla volta in condizioni di carico effettive.

Se un'uscita si attiva brevemente e poi si disattiva, controllare l'assorbimento di corrente del dispositivo di campo. Un sovraccarico o un cortocircuito può attivare il circuito di protezione elettronica del modulo, causando lo spegnimento automatico e tentativi di riavvio.

Il ciclico ripetuto delle uscite è spesso dovuto a un problema di cablaggio anziché a un canale di uscita difettoso.

Risoluzione dei problemi del LED rosso di guasto

Se il LED rosso di guasto rimane acceso, esaminare le recenti modifiche al cablaggio di campo prima di sostituire il modulo.

Tra le cause comuni vi sono:

• Elettrovalvole in cortocircuito
• Cavi di campo danneggiati
• Condizioni di sovraccarico delle uscite
• Cablaggio errato dei terminali
• Guasti della comunicazione CS31

La memoria diagnostica rimane attiva finché il guasto non viene corretto e riconosciuto.

Sostituzione del modulo nei sistemi esistenti

Quando si sostituisce un 07 DC 91 (07DC91) guasto, annotare sempre l'impostazione del selettore di indirizzo prima di rimuovere il modulo originale.

Dopo l'installazione dell'unità sostitutiva:

1. Verificare le impostazioni dei selettori di indirizzo.
2. Confermare la tensione di alimentazione a 24 VCC.
3. Controllare lo stato della comunicazione CS31.
4. Verificare tutti gli ingressi di campo.
5. Testare singolarmente le uscite critiche.
6. Esaminare lo stato diagnostico prima di rimettere in servizio il sistema.

Poiché l'assegnazione dei canali è controllata dall'applicazione PLC anziché essere memorizzata nel modulo stesso, dopo la sostituzione generalmente non è necessaria alcuna configurazione aggiuntiva.
