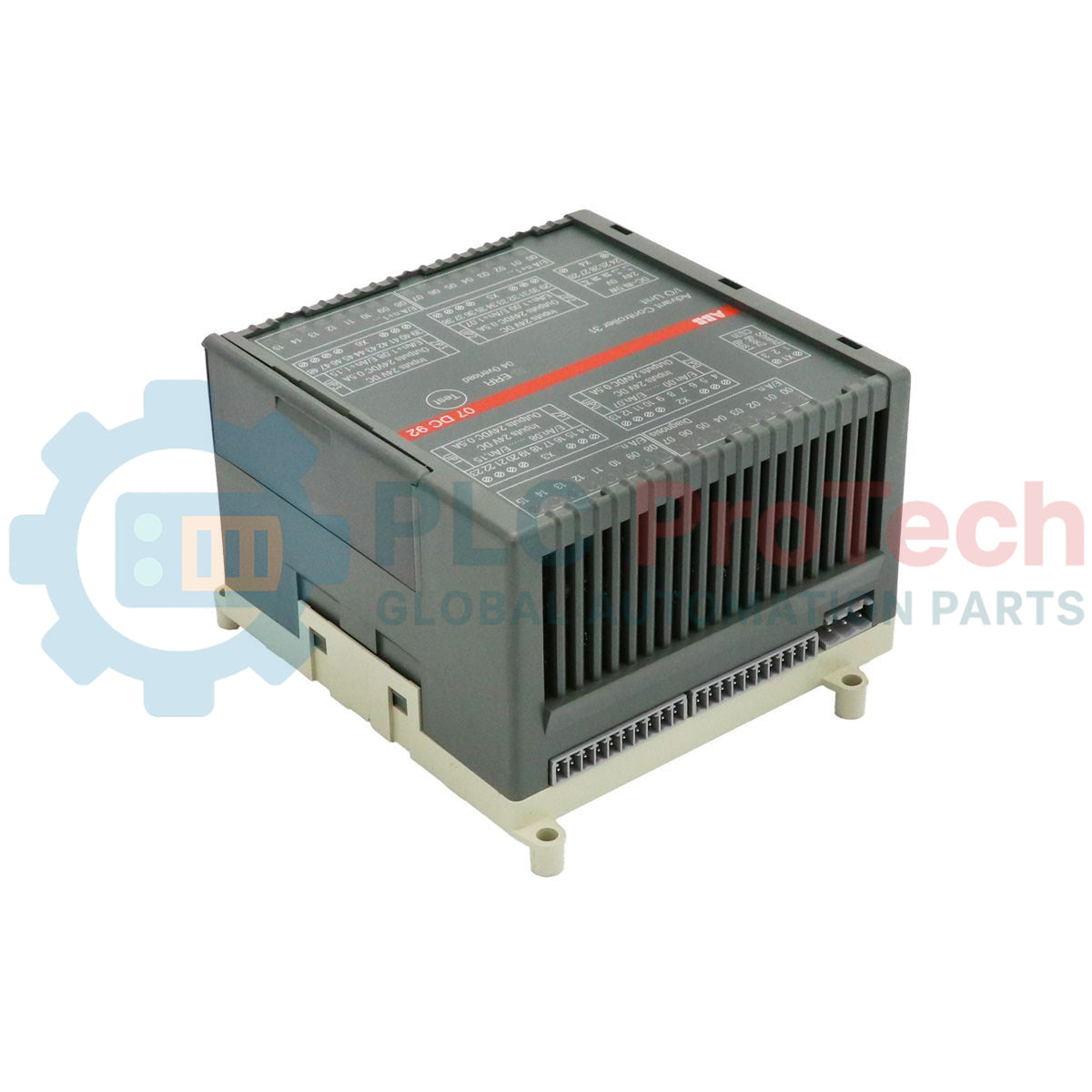

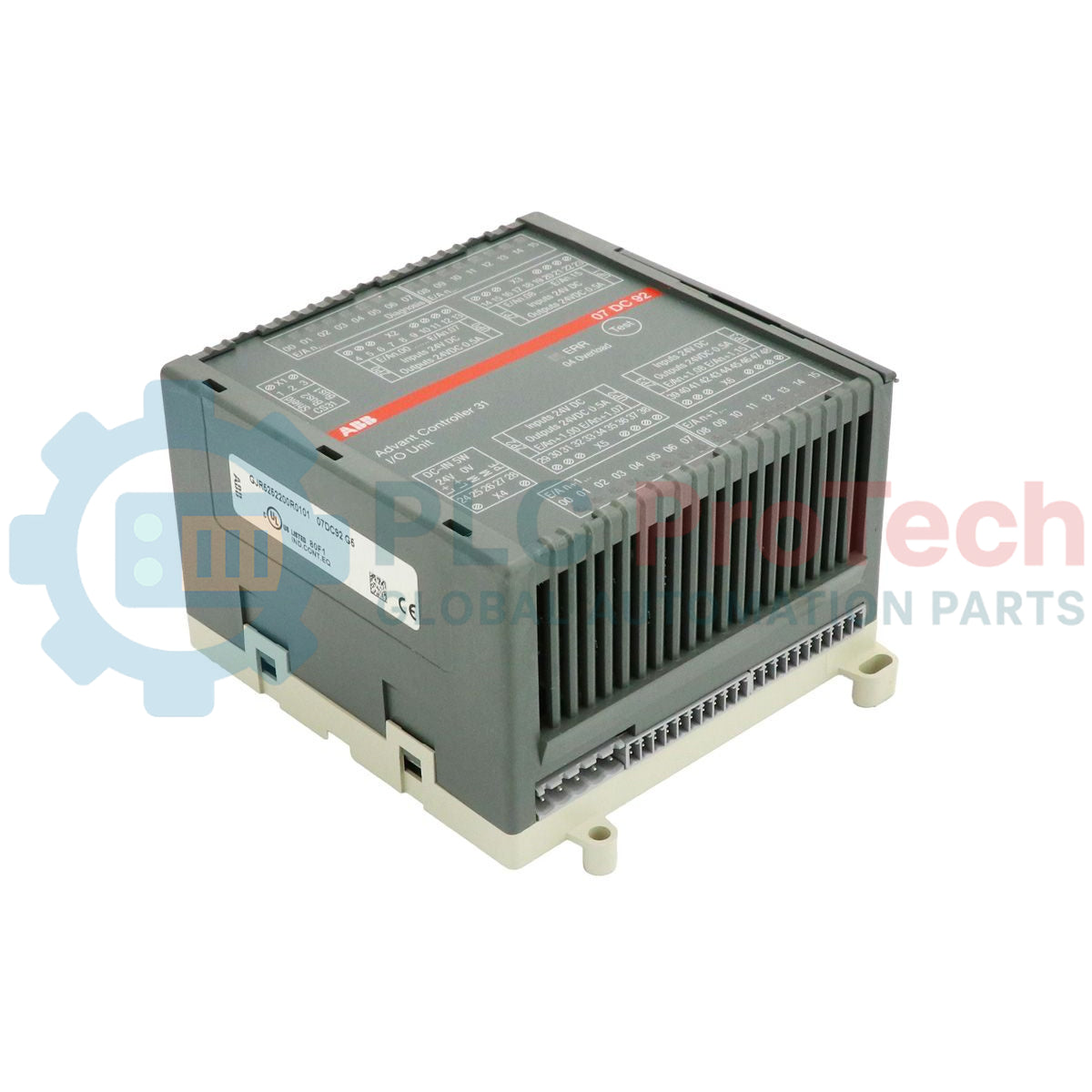

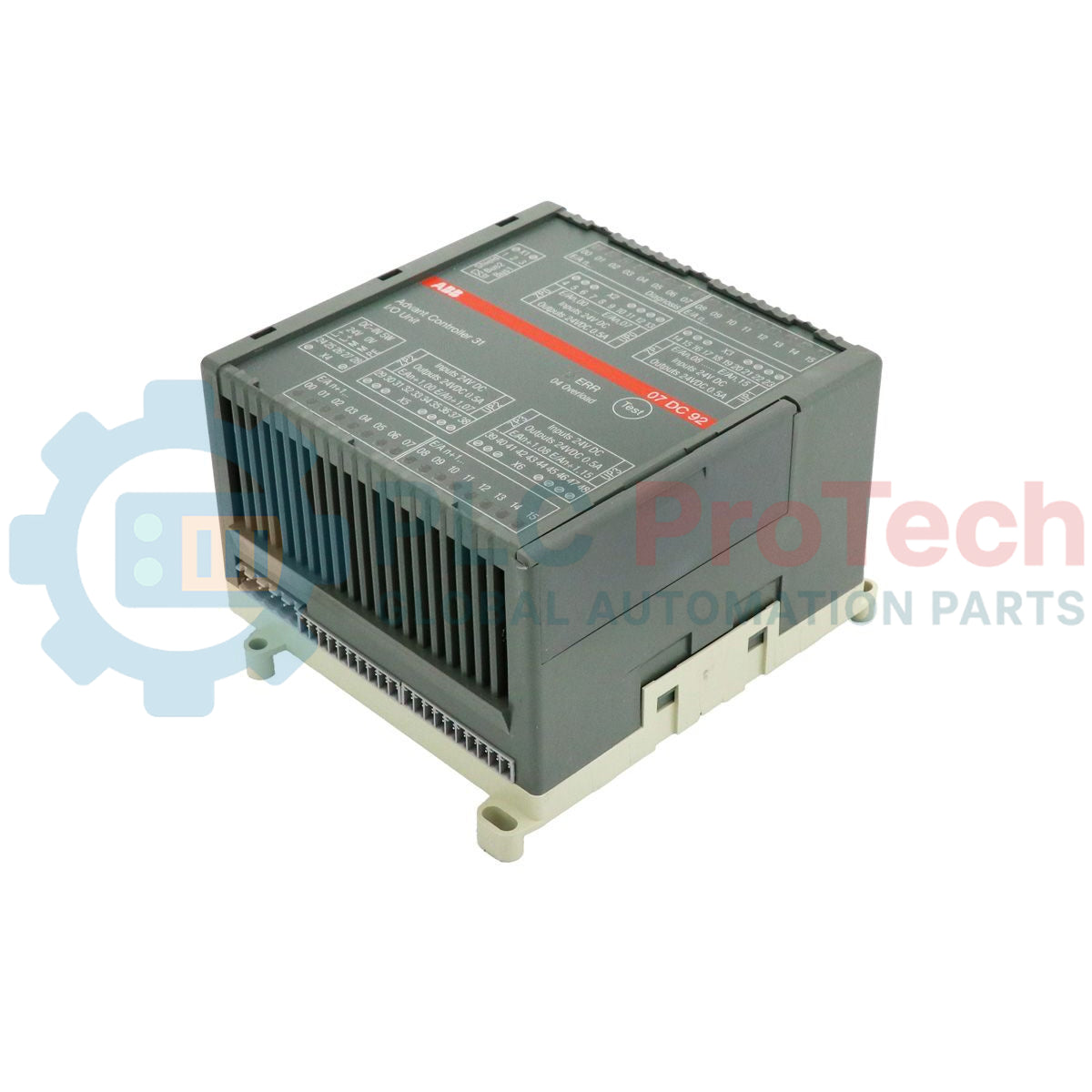

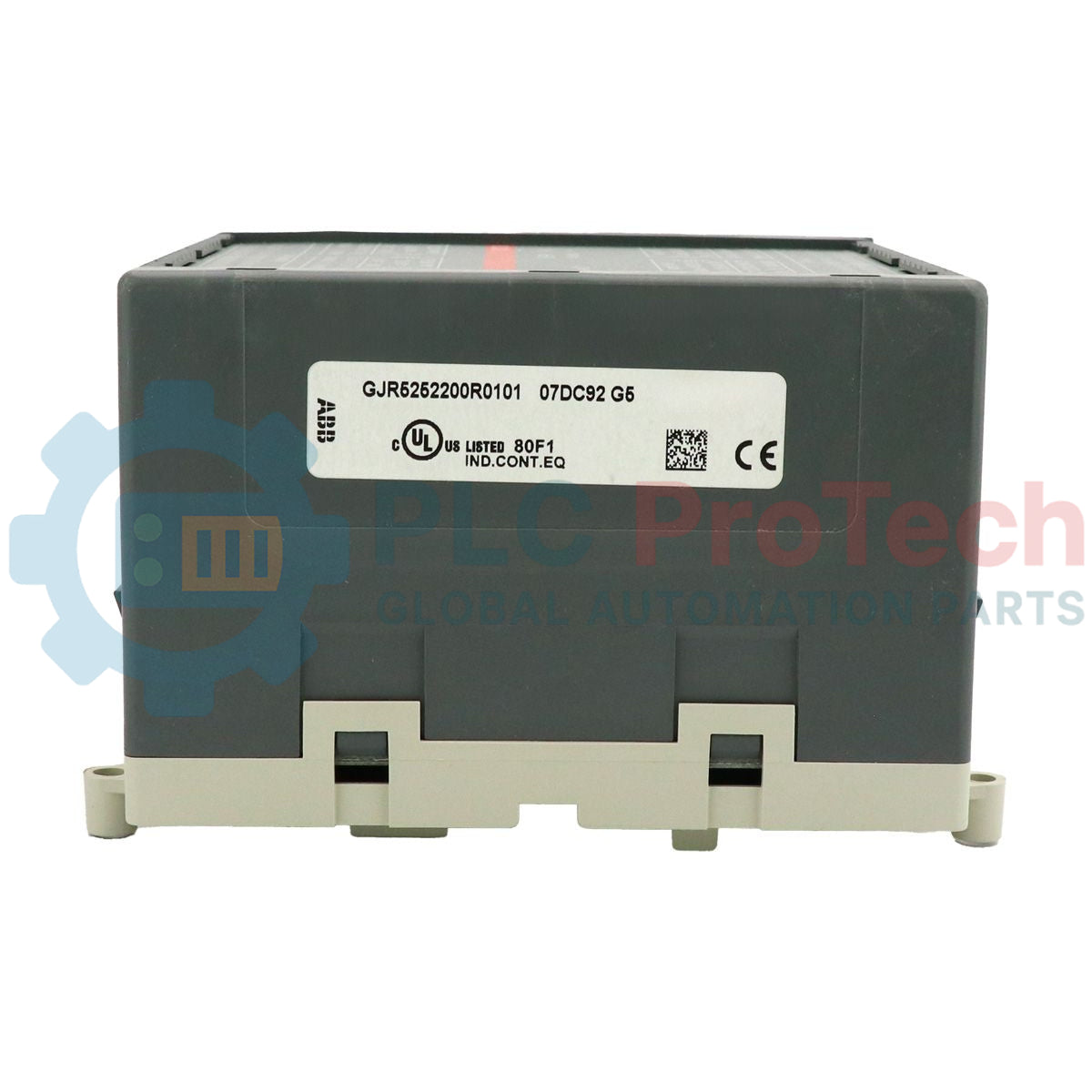

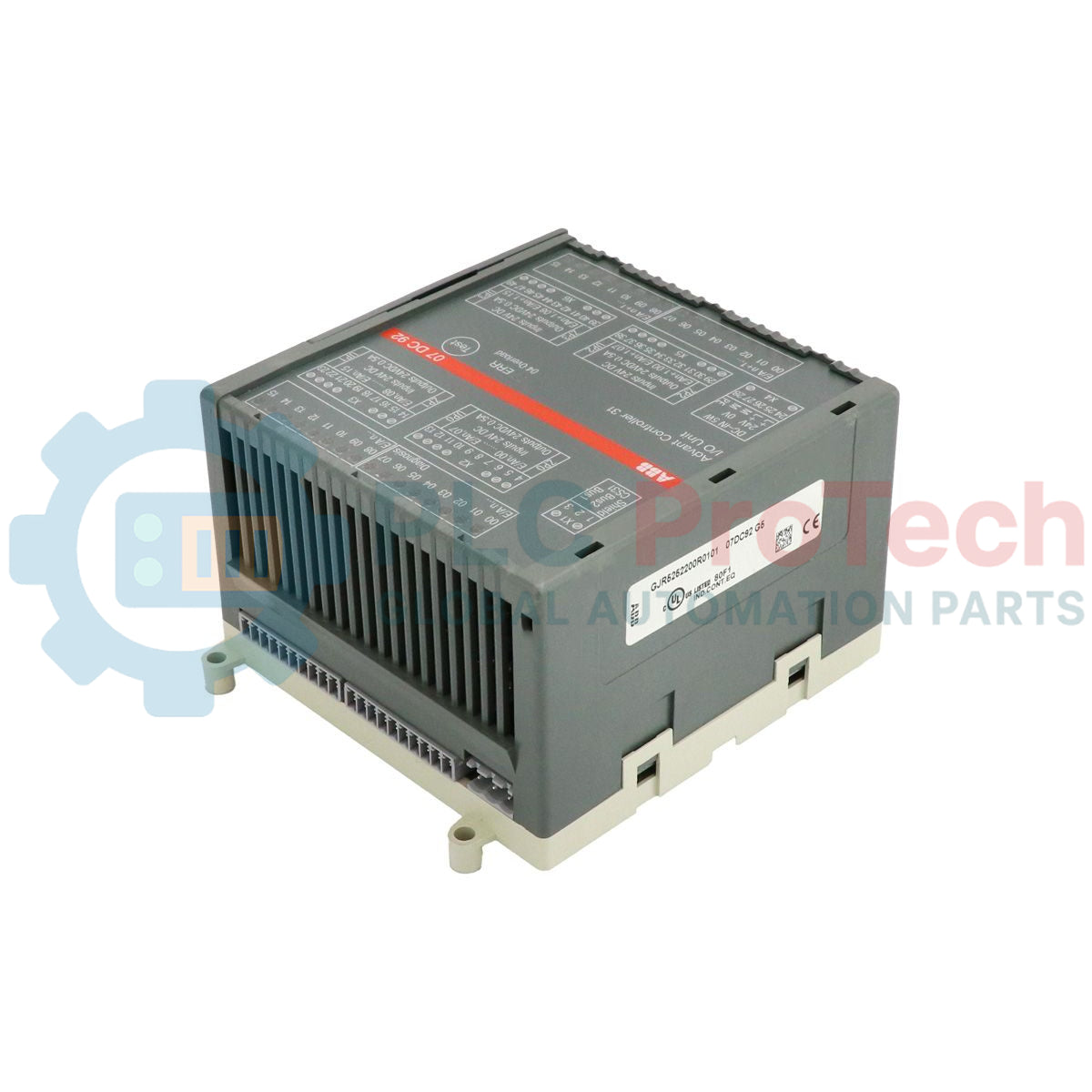

Modulo I/O digitale ABB 07 DC 92 GJR5 2522 00 R0101 | AC31 a 32 canali

SKU GJR5252200R0101

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: GJR5252200R0101

  • Country of origin:Germany

  • Product Type: Modulo I/O digitale

  • Barcode: 85389091

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 120 × 140 × 85 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

ABB 07 DC 92 (07DC92), numero d'ordine GJR5 2522 00 R0101, è un modulo remoto di ingresso/uscita digitale per il sistema di automazione AC31 e il bus di sistema CS31. A differenza dei moduli I/O fissi, tutti i 32 canali possono essere configurati individualmente dal programma utente come ingressi digitali, uscite digitali o uscite rileggibili, offrendo una flessibilità eccezionale per le applicazioni di controllo distribuito.

Il modulo suddivide i suoi 32 canali in quattro gruppi elettricamente isolati, con otto canali per gruppo. Ogni uscita utilizza la tecnologia a transistor, con una capacità di carico nominale di 500 mA, e integra una protezione elettronica da sovraccarico e cortocircuito. Le funzioni diagnostiche integrate, i LED di stato dei canali e il monitoraggio della comunicazione facilitano il lavoro del personale addetto alla manutenzione durante la messa in servizio e l'analisi dei guasti.

L'ABB 07 DC 92 occupa due indirizzi digitali sul bus di sistema CS31 e può anche essere configurato come modulo di uscita dedicato quando non sono necessari indirizzi di ingresso. Questa flessibilità rende il modulo adatto all'automazione delle macchine, ai sistemi di controllo dei processi, agli impianti di pubblica utilità e ai progetti di modernizzazione industriale che richiedono I/O di campo distribuiti.

Specifiche tecniche

Produttore ABB
Modello 07 DC 92 (07DC92)
Numero d'ordine GJR5 2522 00 R0101 (GJR5252200R0101)
Tipo di prodotto Modulo di ingresso/uscita digitale
Sistema AC31 / Advant Controller 31
Bus di comunicazione Bus di sistema CS31
Interfaccia bus EIA RS-485
Numero di canali configurabili 32
Modalità dei canali Ingresso, uscita, uscita rileggibile
Gruppi di canali 4 gruppi × 8 canali
Isolamento elettrico Isolamento tra gruppi e tra bus e I/O
Tensione nominale di alimentazione 24 VCC
Tensione nominale del segnale 24 VCC
Consumo massimo di corrente 0,15 A (senza carico)
Carico massimo del morsetto di alimentazione 4,0 A
Dissipazione di potenza massima 5 W (uscite non caricate), 10 W (uscite caricate)
Protezione dall'inversione di polarità Supportata
Temperatura di esercizio Da 0 °C a +55 °C

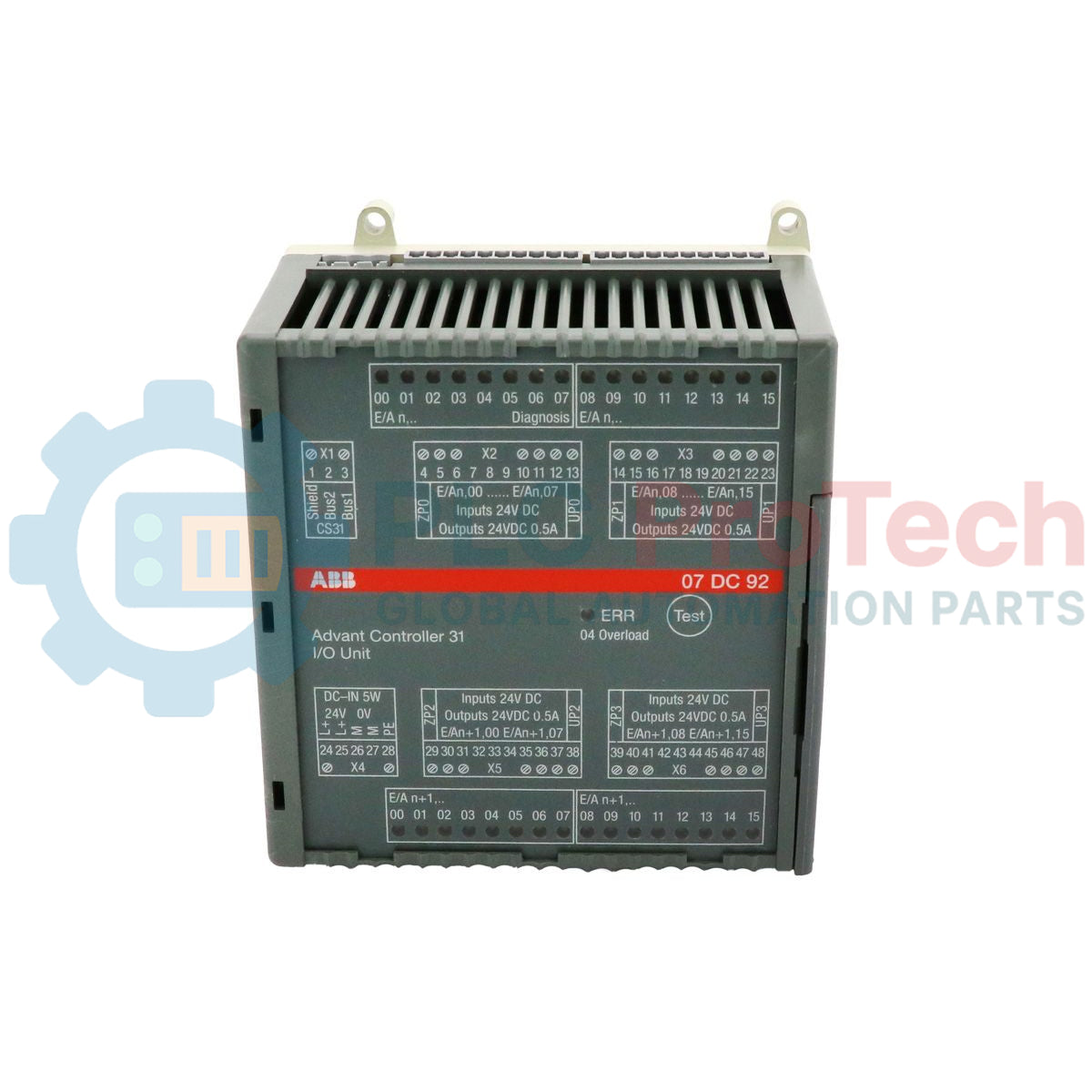

Indicatori di stato 32 LED gialli + 1 LED rosso di guasto
Impostazione dell'indirizzo Selettore DIL sotto il coperchio laterale

Caratteristiche degli ingressi digitali

Canali di ingresso 32
Ritardo di ingresso Tipico: 7 ms
Tensione di ingresso 24 VCC
Intervallo del segnale 0 Da -30 V a +5 V
Intervallo del segnale 1 Da +13 V a +30 V
Corrente di ingresso a 24 V Tipica: 7 mA
Potenziali di riferimento ZP0, ZP1, ZP2, ZP3

Caratteristiche delle uscite digitali

Tipo di uscita Uscite a transistor
Canali di uscita 32
Corrente nominale di uscita 500 mA per canale
Corrente massima per gruppo 4 A per gruppo
Corrente di dispersione < 0,5 mA
Protezione da sovraccarico Integrata
Protezione da cortocircuito Integrata
Limitazione di corrente Supportata
Soglia di sovraccarico Circa 0,7 A
Riattivazione automatica Dopo la rimozione del cortocircuito o del sovraccarico
Protezione del carico induttivo Varistore interno

Guida all'installazione e alla messa in servizio

La messa in servizio sul campo dell'ABB 07 DC 92 inizia generalmente con la verifica del selettore di indirizzo DIL, del cablaggio del bus CS31 e dei collegamenti di alimentazione a 24 VCC. Il modulo legge la configurazione dell'indirizzo solo durante l'inizializzazione all'accensione; pertanto, ogni modifica dell'indirizzo richiede un riavvio prima di diventare effettiva.

Installare il modulo in posizione verticale, con i connettori rivolti verso l'alto e verso il basso. Il raffreddamento per convezione naturale deve rimanere libero da ostruzioni causate da canaline per cavi, alimentatori o altri componenti del quadro.

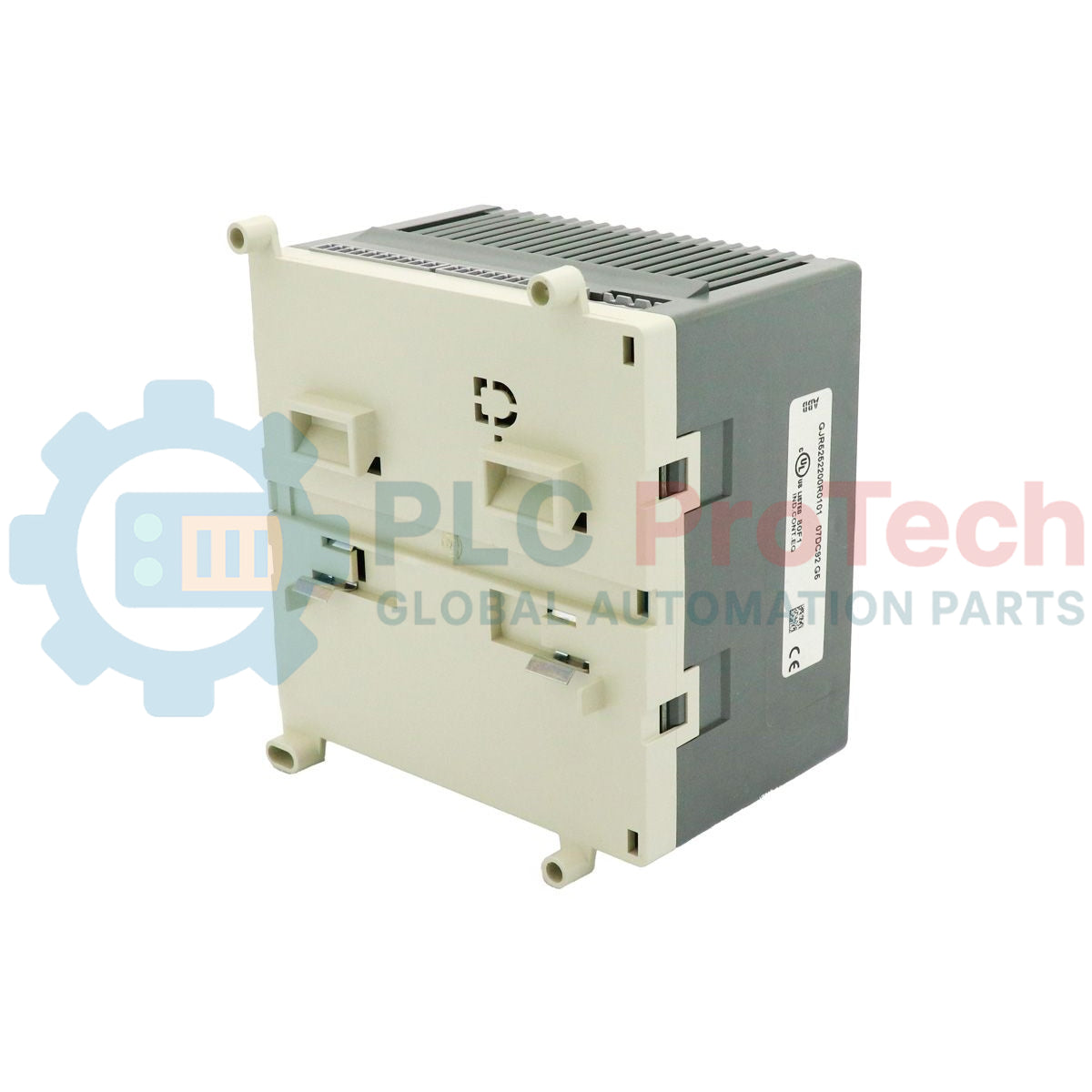

Metodo di montaggio Guida DIN EN 50022 o 4 viti M4
Posizione di installazione Verticale
Metodo di raffreddamento Convezione naturale
Larghezza × Altezza × Profondità 120 × 140 × 85 mm
Peso 450 g

Durante l'avvio, tutti i LED si illuminano brevemente mentre il modulo esegue l'inizializzazione. Se il bus CS31 non funziona correttamente, il LED rosso di guasto lampeggia continuamente. Prima di sostituire il modulo, i tecnici devono verificare le impostazioni dell'indirizzo, la polarità del bus, la configurazione del controller e la continuità dei cavi.

Se si verifica un sovraccarico o un cortocircuito, il canale di uscita interessato viene disattivato automaticamente dal circuito di protezione. Il LED del canale corrispondente lampeggia fino alla rimozione della condizione di guasto e alla riattivazione dell'uscita.

FAQ

Perché il LED diagnostico rosso continua a lampeggiare anche se il modulo è alimentato?

Il modulo ha completato la sequenza di avvio, ma non ha stabilito la comunicazione normale sul bus CS31. Nella maggior parte dei casi, la causa è un indirizzo di stazione errato, un guasto al cablaggio di comunicazione, un problema di configurazione del controller o una perdita di continuità del bus.

Perché diversi canali segnalano guasti quando sembra che un solo dispositivo di campo sia difettoso?

I circuiti di uscita sono disposti in gruppi protetti. Un cortocircuito o un sovraccarico su un singolo dispositivo di campo può attivare la protezione del gruppo interessato, facendo sì che più canali segnalino una condizione di guasto finché la causa del problema non viene rimossa.

Cosa occorre verificare prima di sostituire un modulo sospettato di essere guasto?

Prima di sostituire il modulo, verificare l'alimentazione a 24 VDC, lo stato della comunicazione CS31, l'integrità del cablaggio di campo, il serraggio dei terminali e la diagnostica del controller. I problemi di comunicazione e cablaggio sono più comuni dei guasti hardware effettivi.

Perché un canale di uscita si disattiva inaspettatamente durante il normale funzionamento?

Un'uscita può essere scollegata automaticamente se la corrente del carico supera la soglia di protezione o se viene rilevato un cortocircuito. Il circuito di protezione previene i danni allo stadio di uscita e tenta il ripristino dopo la rimozione della condizione di guasto.

Perché un LED di uscita è attivo mentre il dispositivo collegato rimane diseccitato?

Il LED indica solo lo stato del comando dell'uscita. Un cablaggio di campo interrotto, carichi danneggiati, dispositivi di protezione bruciati, cadute di tensione o assegnazioni errate dei terminali possono impedire il funzionamento del dispositivo collegato anche quando l'uscita è comandata su ON.

Le modifiche ai selettori dell'indirizzo diventano effettive immediatamente?

No. Il modulo legge la configurazione dell'indirizzo durante l'avvio. Qualsiasi modifica alla posizione del selettore DIL richiede un riavvio prima che il nuovo indirizzo diventi attivo sulla rete CS31.

Il modulo può funzionare con i canali di ingresso e di uscita configurati contemporaneamente?

Sì. Ogni canale può essere assegnato individualmente dal programma applicativo. Le funzioni di ingresso, uscita e uscita rileggibile possono coesistere nello stesso modulo in base ai requisiti del sistema.

Qual è la causa più comune dei guasti intermittenti degli I/O durante l'assistenza?

I guasti intermittenti sono generalmente associati a morsetti allentati, alimentatori instabili, cavi di campo danneggiati, vibrazioni eccessive, infiltrazioni di umidità o collegamenti di comunicazione inadeguati, piuttosto che a un guasto permanente del modulo.

È possibile installare un modulo sostitutivo senza modificare il programma applicativo AC31?

Nella maggior parte dei sistemi, sì. Il modulo non memorizza le assegnazioni dei canali specifiche dell'applicazione. Dopo la sostituzione, i tecnici devono verificare l'impostazione dell'indirizzo, lo stato della comunicazione e il cablaggio di campo prima di rimettere in funzione il sistema.

Perché le uscite si disattivano ripetutamente per poi ripristinarsi automaticamente?

Questo comportamento indica generalmente che il circuito di protezione elettronico sta reagendo a una condizione di sovraccarico o cortocircuito. Il modulo interrompe l'alimentazione dell'uscita interessata e tenta periodicamente di ripristinarne il funzionamento finché il guasto non viene eliminato.

Cosa occorre verificare se la comunicazione viene persa dopo un intervento di manutenzione?

È necessario controllare innanzitutto le impostazioni dell'indirizzo, la polarità del bus CS31, i collegamenti dei morsetti, la continuità della schermatura e il cablaggio di campo modificato di recente. La maggior parte dei problemi di comunicazione successivi alla manutenzione è correlata a modifiche del cablaggio, piuttosto che a un guasto del controller o del modulo.

Il modulo può essere utilizzato come stazione di uscita dedicata?

Sì. Il 07 DC 92 può essere configurato come stazione esclusivamente di uscita quando non è necessaria l'elaborazione degli ingressi, consentendo di utilizzare in modo più efficiente le risorse di indirizzamento disponibili sulla rete CS31.
