ABB 07 DI 92 GJR5 2524 00 R0101 Digital input module

SKU 07DI92 GJR5252400R0101

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB
  • Product No.: 07DI92 GJR5252400R0101
  • Origin Germany
  • Product Type: Digital input module
  • Barcode: 8537101190
  • Payment: T/T, Western Union
  • Weight: 0.45 kg
  • Dimensions: 120 mm W x 140 mm H x 85 mm D
  • Shipping port: Xiamen
  • Warranty: 12 months

Tags

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

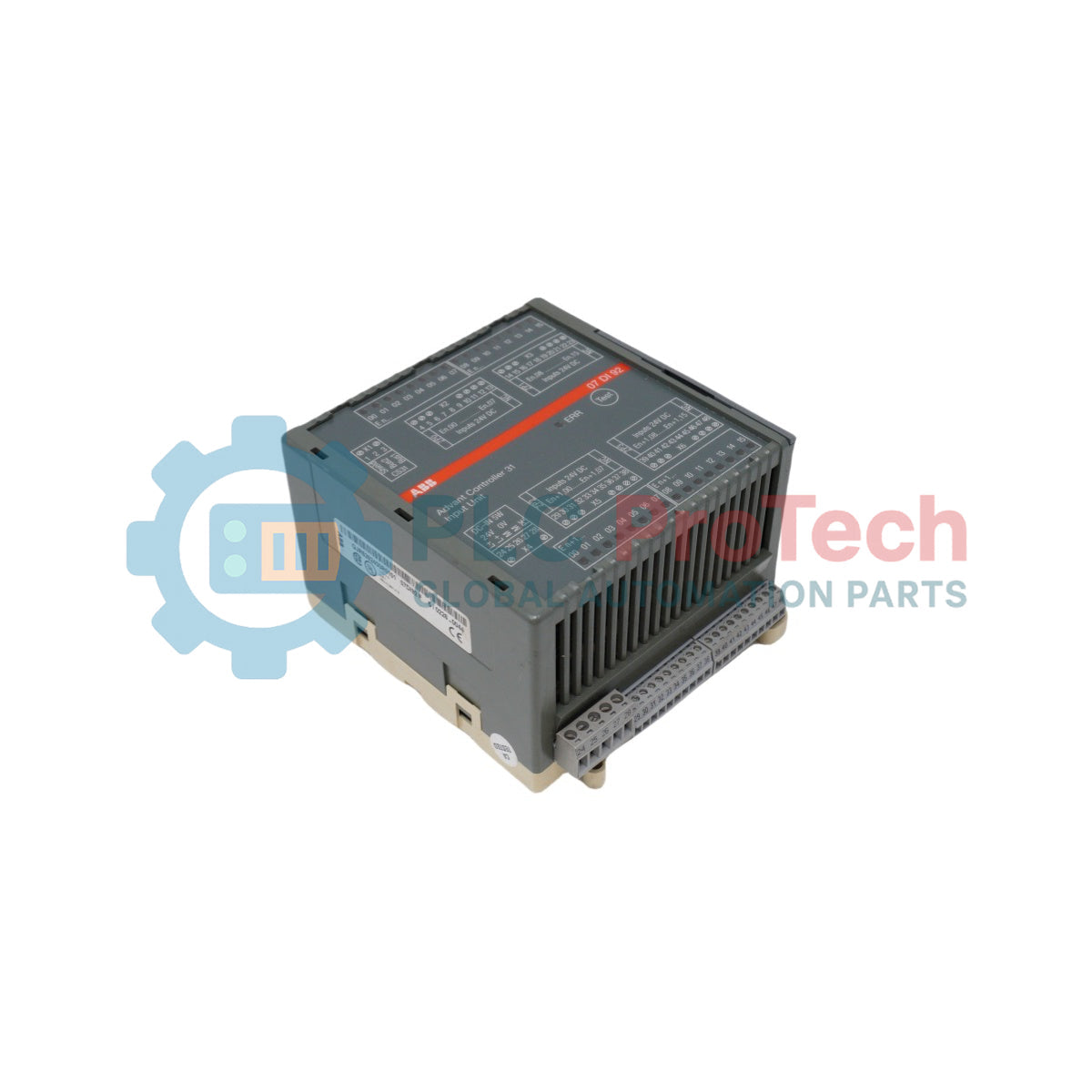

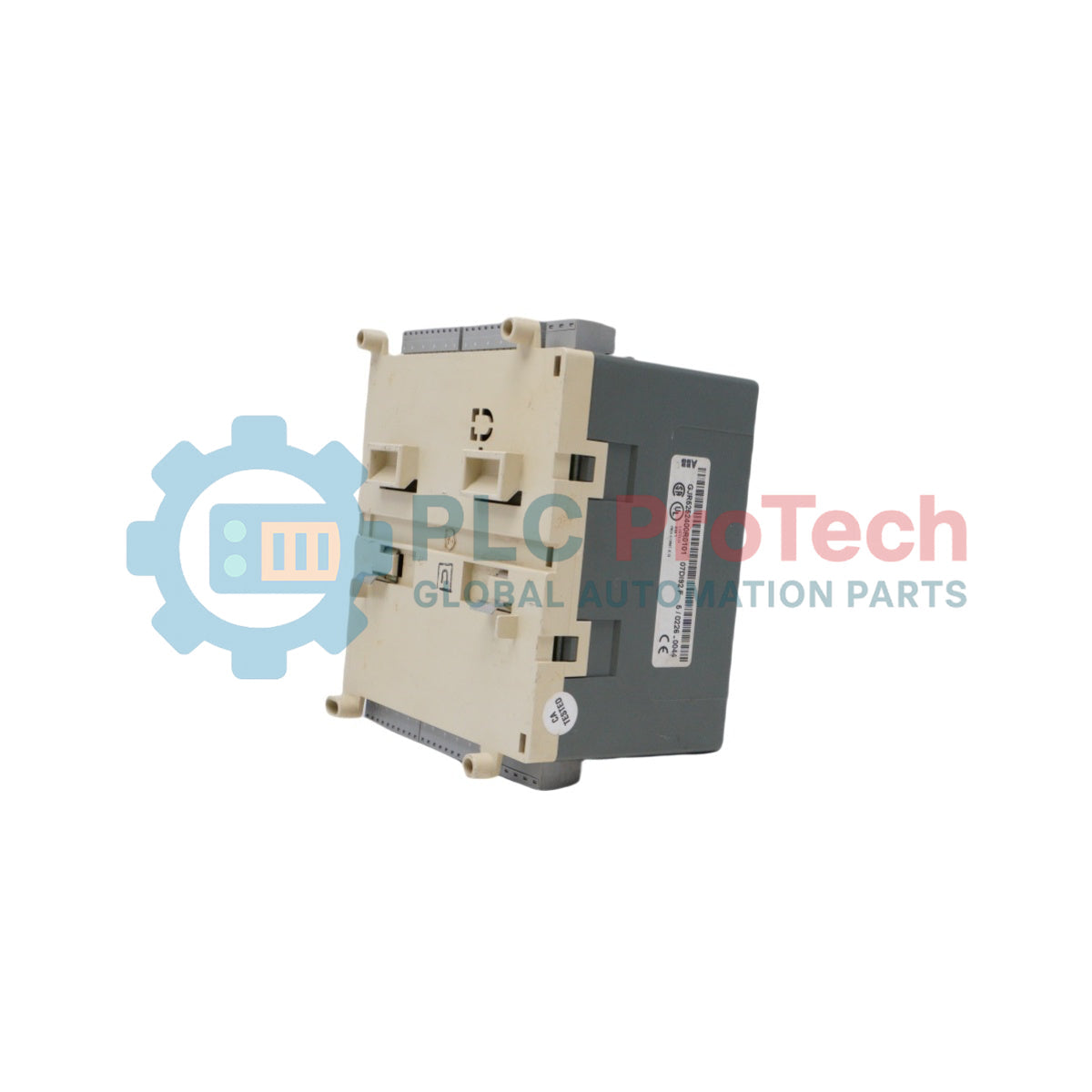

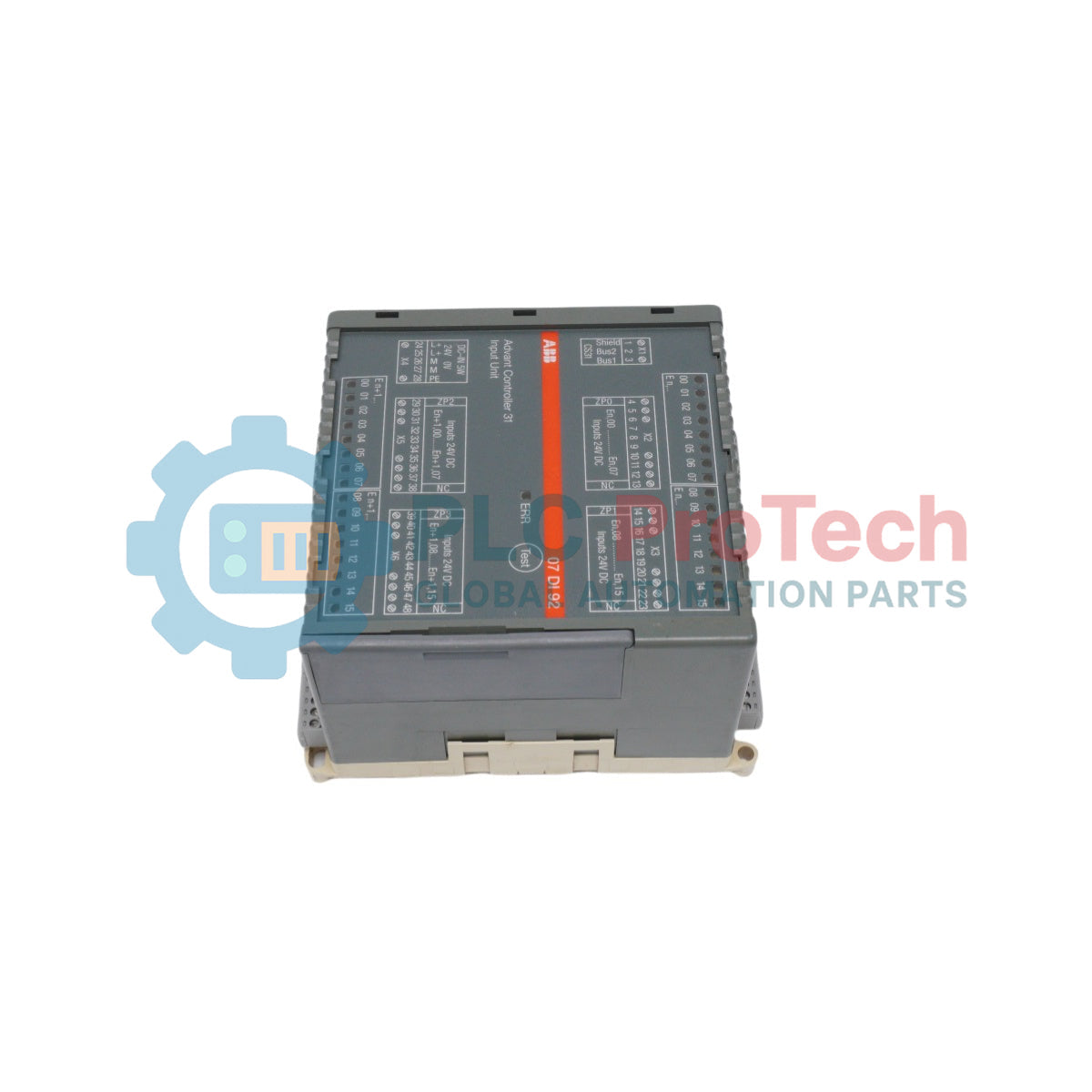

ABB 07 DI 92 GJR5 2524 00 R0101 Digital input module

Quantità

Product Description

Descrizione

ABB 07 DI 92 GJR5 2524 00 R0101, noto anche con la voce del database tecnico 07DI92 GJR5252400R0101, è un modulo di ingressi digitali decentralizzato ad alta densità progettato per la piattaforma di automazione principale Advant Controller 31 (AC31). Operando come nodo bus remoto sullo bus di sistema CS31 standardizzato, questo modulo consente di raccogliere localmente la telemetria binaria dal campo e trasferirla direttamente all'architettura di elaborazione centrale. L'unità integra 32 canali di ingresso digitali configurati per circuiti di monitoraggio a 24 V CC. Per massimizzare l'affidabilità del segnale contro le interferenze elettromagnetiche e gli errori di rilevamento della messa a terra, il dispositivo si affida a un isolamento galvanico completo tramite optoaccoppiatori tra l'interfaccia del sensore binario e il bus dati interno. Utilizzando un'interfaccia di collegamento EIA RS-485, garantisce una mappatura stabile degli stati, la soppressione dei transitori e un'elevata continuità operativa negli impianti chimici, manifatturieri e di distribuzione.

Caratteristiche

  • Integra 32 ingressi binari con una soglia nominale di tensione di elaborazione di 24 V CC.
  • Stabilisce un instradamento sicuro della rete remota multidrop utilizzando il protocollo verificato del bus di sistema EIA RS-485 CS31.
  • Mantiene confini elettrici sicuri tramite gruppi di optoaccoppiatori interni che isolano le linee CMOS di elaborazione dai transitori sul lato campo.
  • Fornisce diagnostica completa tramite una matrice di LED sul pannello frontale, dedicata ai valori dei singoli canali e agli stati di monitoraggio della linea del bus.
  • Sopprime il rimbalzo irregolare dei contatti meccanici e le interferenze di linea tramite configurazioni interne del filtro hardware con ritardo d'ingresso.
  • Semplifica la configurazione tramite una matrice manuale di interruttori DIL binari, accessibile sotto un'interfaccia protettiva scorrevole laterale.

Applicazioni

  • Monitoraggio distribuito di interruttori di finecorsa multipunto e aggregazione della telemetria digitale nelle reti di automazione Advant Controller 31.
  • Instradamento ad alta densità dei segnali dei sensori all'interno di quadri centralizzati a bassa tensione e postazioni di controllo remote.
  • Linee di confezionamento continue e infrastrutture per la movimentazione dei materiali che richiedono la mappatura decentralizzata degli ingressi con latenza minima.
  • Monitoraggio remoto dei contatti ausiliari per interruttori automatici, valvole di isolamento e interblocchi di sicurezza per l'arresto di emergenza.

Informazioni per l'ordine

Modello Codice d'ordine
07 DI 92 (07DI92) Modulo di ingressi digitali GJR5 2524 00 R0101 (GJR5252400R0101)

Specifiche tecniche

Categoria del parametro Specifiche tecniche
Produttore ABB
Designazione del modello 07 DI 92 / 07DI92
Codice d'ordine GJR5 2524 00 R0101 / GJR5252400R0101
Funzione del prodotto Modulo di ingressi digitali
Compatibilità del sistema Advant Controller 31 (AC31 / serie 90)
Tipo di connessione di rete Bus di sistema CS31 (standard EIA RS-485)
Numero totale di canali di ingresso 32 canali
Tensione di alimentazione nominale 24 V CC
Intervallo di temperatura di esercizio Da 0 a 55 °C
Intervallo di temperatura di stoccaggio Da -25 a 75 °C
Isolamento galvanico Integrato tramite optoaccoppiatori tra il bus dati principale e la linea di processo binaria
Monitoraggio locale dello stato Mappatura diretta dei valori dei canali e diagnostica delle comunicazioni tramite il pannello a LED
Dimensioni meccaniche Larghezza 120 mm x altezza 140 mm x profondità 85 mm
Peso netto del modulo 450 g
Paese di origine Germania
Peso di spedizione (calcolato) 0,55 kg
Dimensioni della confezione (calcolate) 135 mm x 155 mm x 100 mm

Linee guida per l'installazione

AVVERTENZA CRITICA: È NECESSARIO DISALIMENTARE COMPLETAMENTE IL SISTEMA

Isolare e mettere fuori servizio tutti i circuiti di strumentazione a 24 V CC, gli alimentatori ausiliari e i collegamenti di alimentazione dei segnali di campo prima di iniziare qualsiasi procedura di configurazione del modulo, terminazione dei cavi o sostituzione del blocco. L'uso o il collegamento di connettori delle linee dati mentre l'impianto è sotto tensione può generare transitori sulle linee di campo, provocare falsi errori di esecuzione del PLC e causare danni gravi e irreversibili ai chip CMOS interni locali di elaborazione.

1
Agganciare la flangia di fissaggio superiore del modulo al bordo superiore di una guida DIN standard da 35 mm con profilo a cappello, adeguatamente collegata a terra, applicando una forza stabile verso il basso e all'indietro finché la clip a molla integrata non si innesta saldamente. In alternativa, utilizzare quattro viti M4 per fissare la piastra posteriore dell'alloggiamento in piano su un sottopannello rigido.
2
Rimuovere il coperchio trasparente antipolvere di protezione situato sulla superficie verticale destra dell'alloggiamento. Configurare i microinterruttori binari in base al valore di indice di destinazione desiderato della stazione remota del bus CS31 prima di inizializzare le configurazioni di alimentazione del circuito.
3
Portare i cavi di campo discreti multipunto a 24 V CC alle rispettive configurazioni dei pin dei morsetti. Utilizzare conduttori in rame ad alta integrità, con una sezione massima di 2,5 mm2 per le linee di distribuzione dell'alimentazione e di 1,5 mm2 per le singole linee di elaborazione degli ingressi.
4
Terminare i cavi del bus di campo seriale RS-485 in ingresso e in uscita del sistema CS31. Collegare saldamente la schermatura in lamina del cavo strutturale a una barra di messa a terra comune direttamente all'ingresso dell'armadio di controllo, per garantire la conformità ai requisiti di schermatura elettromagnetica.
Shipping & Returns

Global Express Shipping

  • Standard Delivery: 4–6 business days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our technical warranty.
FAQ
Are the 32 discrete digital inputs on this module electrically isolated from one another?
No, the 32 input channels utilize a shared reference potential internally. However, high-voltage galvanic isolation via integrated optocouplers is maintained between the combined field input channel block and the underlying internal CS31 system bus network components.
How is the target field network address set on this digital input block?
The unique network address is assigned manually via a dedicated binary DIL switch block found behind the slide-open clear protective plastic shield on the right flank of the unit. This step must be performed prior to system startup.
What is the primary function of the integrated hardware filter circuit on the inputs?
The module utilizes an internal hardware signal delay function on its inputs. This delays incoming data to suppress transient induction noise and eliminate mechanical sensor contact bounce before passing the logical state to the master processor.
Is an online application logic download necessary when completing a hot swap or cold module replacement?
No, because the module does not contain independent user application programs or custom project parameter files. When changing a device out, ensure the manual binary DIL address toggles match the replaced device exactly before reconnecting power.
Reviews

07DI92 GJR5252400R0101

Stock & lead time on request

Call
1 su 3

ABB 07 DI 92 GJR5 2524 00 R0101 Digital input module

Only 6 item(s) left in stock
  • Manufacturer: ABB

  • Product No.: 07DI92 GJR5252400R0101

  • Country of origin:Germany

  • Product Type: Digital input module

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 120 mm W x 140 mm H x 85 mm D

  • Shipping port: Xiamen

  • Warranty: 12 months

Quantità
Visualizza dettagli completi

Product Description

Descrizione

ABB 07 DI 92 GJR5 2524 00 R0101, noto anche con la voce del database tecnico 07DI92 GJR5252400R0101, è un modulo di ingressi digitali decentralizzato ad alta densità progettato per la piattaforma di automazione principale Advant Controller 31 (AC31). Operando come nodo bus remoto sullo bus di sistema CS31 standardizzato, questo modulo consente di raccogliere localmente la telemetria binaria dal campo e trasferirla direttamente all'architettura di elaborazione centrale. L'unità integra 32 canali di ingresso digitali configurati per circuiti di monitoraggio a 24 V CC. Per massimizzare l'affidabilità del segnale contro le interferenze elettromagnetiche e gli errori di rilevamento della messa a terra, il dispositivo si affida a un isolamento galvanico completo tramite optoaccoppiatori tra l'interfaccia del sensore binario e il bus dati interno. Utilizzando un'interfaccia di collegamento EIA RS-485, garantisce una mappatura stabile degli stati, la soppressione dei transitori e un'elevata continuità operativa negli impianti chimici, manifatturieri e di distribuzione.

Caratteristiche

  • Integra 32 ingressi binari con una soglia nominale di tensione di elaborazione di 24 V CC.
  • Stabilisce un instradamento sicuro della rete remota multidrop utilizzando il protocollo verificato del bus di sistema EIA RS-485 CS31.
  • Mantiene confini elettrici sicuri tramite gruppi di optoaccoppiatori interni che isolano le linee CMOS di elaborazione dai transitori sul lato campo.
  • Fornisce diagnostica completa tramite una matrice di LED sul pannello frontale, dedicata ai valori dei singoli canali e agli stati di monitoraggio della linea del bus.
  • Sopprime il rimbalzo irregolare dei contatti meccanici e le interferenze di linea tramite configurazioni interne del filtro hardware con ritardo d'ingresso.
  • Semplifica la configurazione tramite una matrice manuale di interruttori DIL binari, accessibile sotto un'interfaccia protettiva scorrevole laterale.

Applicazioni

  • Monitoraggio distribuito di interruttori di finecorsa multipunto e aggregazione della telemetria digitale nelle reti di automazione Advant Controller 31.
  • Instradamento ad alta densità dei segnali dei sensori all'interno di quadri centralizzati a bassa tensione e postazioni di controllo remote.
  • Linee di confezionamento continue e infrastrutture per la movimentazione dei materiali che richiedono la mappatura decentralizzata degli ingressi con latenza minima.
  • Monitoraggio remoto dei contatti ausiliari per interruttori automatici, valvole di isolamento e interblocchi di sicurezza per l'arresto di emergenza.

Informazioni per l'ordine

Modello Codice d'ordine
07 DI 92 (07DI92) Modulo di ingressi digitali GJR5 2524 00 R0101 (GJR5252400R0101)

Specifiche tecniche

Categoria del parametro Specifiche tecniche
Produttore ABB
Designazione del modello 07 DI 92 / 07DI92
Codice d'ordine GJR5 2524 00 R0101 / GJR5252400R0101
Funzione del prodotto Modulo di ingressi digitali
Compatibilità del sistema Advant Controller 31 (AC31 / serie 90)
Tipo di connessione di rete Bus di sistema CS31 (standard EIA RS-485)
Numero totale di canali di ingresso 32 canali
Tensione di alimentazione nominale 24 V CC
Intervallo di temperatura di esercizio Da 0 a 55 °C
Intervallo di temperatura di stoccaggio Da -25 a 75 °C
Isolamento galvanico Integrato tramite optoaccoppiatori tra il bus dati principale e la linea di processo binaria
Monitoraggio locale dello stato Mappatura diretta dei valori dei canali e diagnostica delle comunicazioni tramite il pannello a LED
Dimensioni meccaniche Larghezza 120 mm x altezza 140 mm x profondità 85 mm
Peso netto del modulo 450 g
Paese di origine Germania
Peso di spedizione (calcolato) 0,55 kg
Dimensioni della confezione (calcolate) 135 mm x 155 mm x 100 mm

Linee guida per l'installazione

AVVERTENZA CRITICA: È NECESSARIO DISALIMENTARE COMPLETAMENTE IL SISTEMA

Isolare e mettere fuori servizio tutti i circuiti di strumentazione a 24 V CC, gli alimentatori ausiliari e i collegamenti di alimentazione dei segnali di campo prima di iniziare qualsiasi procedura di configurazione del modulo, terminazione dei cavi o sostituzione del blocco. L'uso o il collegamento di connettori delle linee dati mentre l'impianto è sotto tensione può generare transitori sulle linee di campo, provocare falsi errori di esecuzione del PLC e causare danni gravi e irreversibili ai chip CMOS interni locali di elaborazione.

1
Agganciare la flangia di fissaggio superiore del modulo al bordo superiore di una guida DIN standard da 35 mm con profilo a cappello, adeguatamente collegata a terra, applicando una forza stabile verso il basso e all'indietro finché la clip a molla integrata non si innesta saldamente. In alternativa, utilizzare quattro viti M4 per fissare la piastra posteriore dell'alloggiamento in piano su un sottopannello rigido.
2
Rimuovere il coperchio trasparente antipolvere di protezione situato sulla superficie verticale destra dell'alloggiamento. Configurare i microinterruttori binari in base al valore di indice di destinazione desiderato della stazione remota del bus CS31 prima di inizializzare le configurazioni di alimentazione del circuito.
3
Portare i cavi di campo discreti multipunto a 24 V CC alle rispettive configurazioni dei pin dei morsetti. Utilizzare conduttori in rame ad alta integrità, con una sezione massima di 2,5 mm2 per le linee di distribuzione dell'alimentazione e di 1,5 mm2 per le singole linee di elaborazione degli ingressi.
4
Terminare i cavi del bus di campo seriale RS-485 in ingresso e in uscita del sistema CS31. Collegare saldamente la schermatura in lamina del cavo strutturale a una barra di messa a terra comune direttamente all'ingresso dell'armadio di controllo, per garantire la conformità ai requisiti di schermatura elettromagnetica.

Product Documentation

Technical Datasheet (PDF) Complete specifications and technical drawings.

Technical Datasheet

ABB 07 DI 92 GJR5 2524 00 R0101 Digital input module

Are the 32 discrete digital inputs on this module electrically isolated from one another?

No, the 32 input channels utilize a shared reference potential internally. However, high-voltage galvanic isolation via integrated optocouplers is maintained between the combined field input channel block and the underlying internal CS31 system bus network components.

How is the target field network address set on this digital input block?

The unique network address is assigned manually via a dedicated binary DIL switch block found behind the slide-open clear protective plastic shield on the right flank of the unit. This step must be performed prior to system startup.

What is the primary function of the integrated hardware filter circuit on the inputs?

The module utilizes an internal hardware signal delay function on its inputs. This delays incoming data to suppress transient induction noise and eliminate mechanical sensor contact bounce before passing the logical state to the master processor.

Is an online application logic download necessary when completing a hot swap or cold module replacement?

No, because the module does not contain independent user application programs or custom project parameter files. When changing a device out, ensure the manual binary DIL address toggles match the replaced device exactly before reconnecting power.

Global Express Shipping

  • Standard Delivery: 4-6 Business Days via DHL, FedEx, and UPS.
  • Express Dispatch: Same-day dispatch for in-stock orders placed before 2:00 PM (GMT+8).
  • Worldwide Coverage: Serving over 150 countries, including rapid delivery to Saudi Arabia and UAE.

Returns & Warranty

  • 30-Day Guarantee: Returns accepted for in-stock products in original, factory-sealed packaging.
  • 12-Month Warranty: Every industrial component is backed by our professional technical warranty.

Orders are processed and delivered Monday-Friday (excluding public holidays).


For full eligibility, restocking fees, and international return details, please view our official Refund & Return Policy .
