ABB

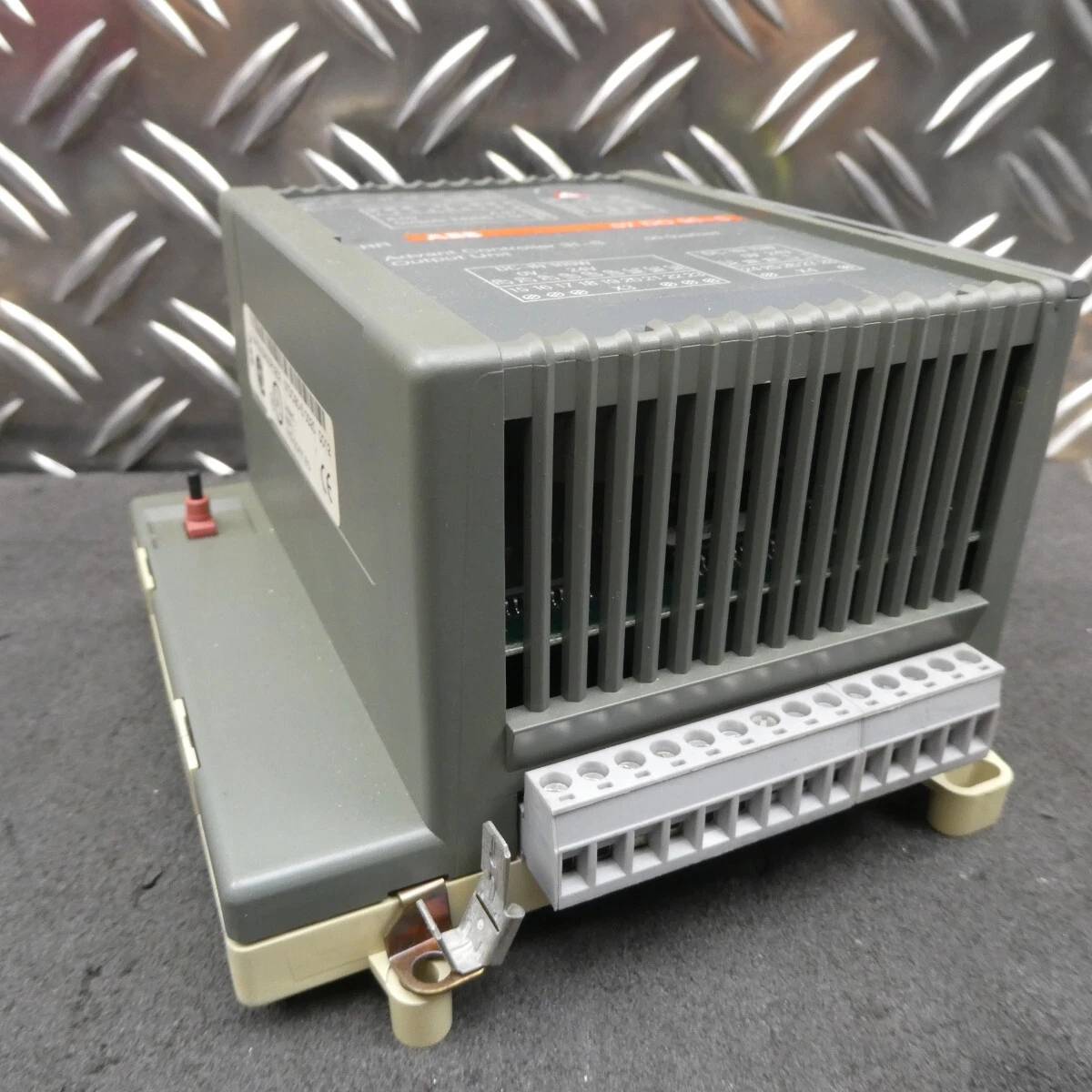

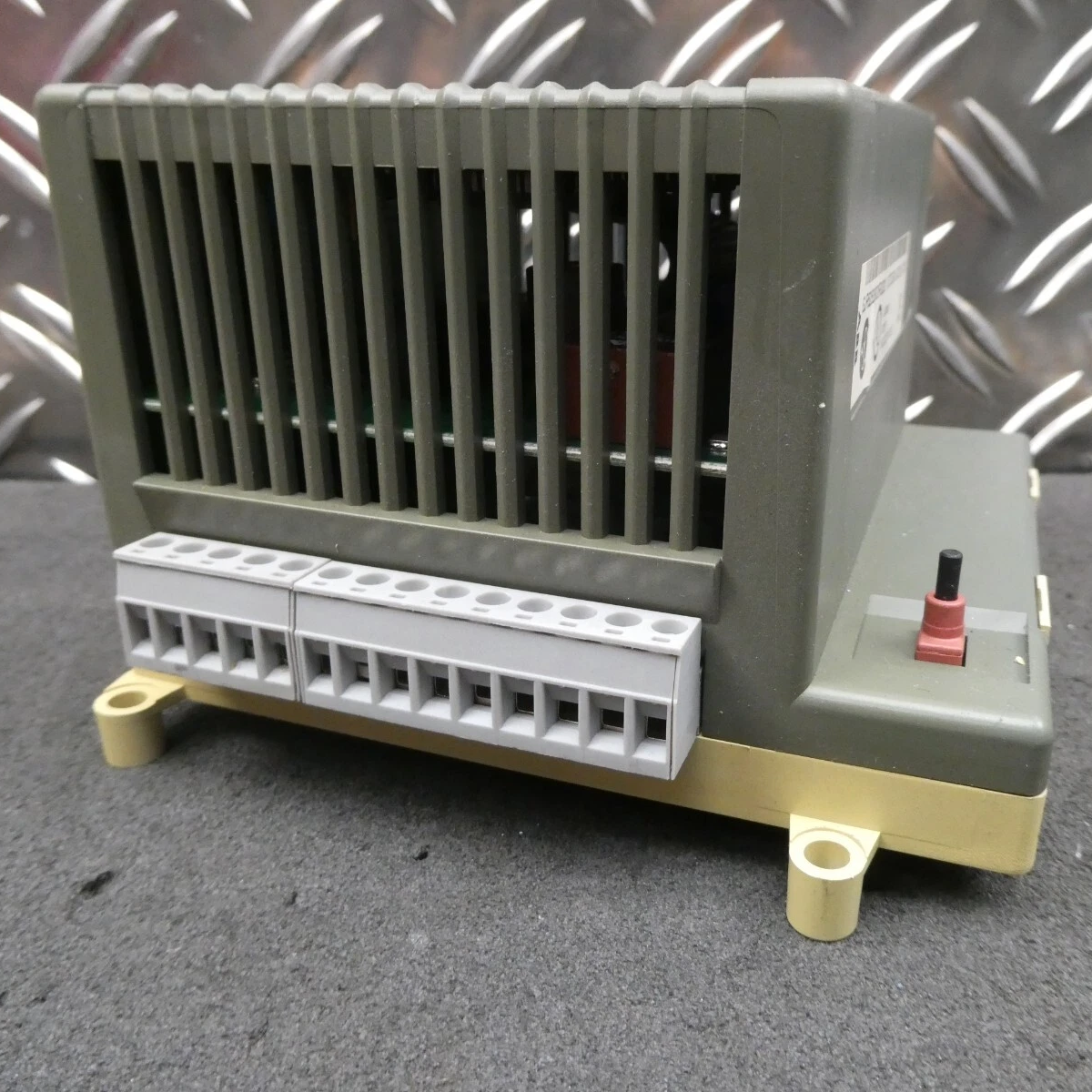

Modulo di uscita binaria di sicurezza ABB 07 DO 90-S GJR5 2508 00 R202 AC31-S

SKU 07DO90-S GJR5250800R202

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: 07DO90-S GJR5250800R202

  • Country of origin:Germany

  • Product Type: Modulo di uscita binaria di sicurezza

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 400g

  • Dimensions: 120 × 140 × 85 mm

  • Shipping port: Xiamen

  • Warranty: 12 months

Controllo delle uscite di sicurezza industriali

L'ABB 07 DO 90-S  (07 AB 90-S), noto anche come 07DO90-S, con numero di parte GJR5 2508 00 R202 / GJR5250800R202, è un modulo di uscita binaria di sicurezza progettato per sistemi di automazione ad alta integrità della piattaforma Advant Controller 31-S. Funziona come modulo I/O remoto collegato tramite il bus di sistema CS31 isolato elettricamente. Il modulo fornisce 8 canali di uscita binaria isolati elettricamente, ciascuno con una tensione nominale di 24 V DC e una corrente di 0.5 A. È progettato per assumere lo stato sicuro OFF in condizioni di guasto, rendendolo adatto ad applicazioni di sicurezza conformi alle classi di requisito 1–4 della norma DIN V 19250.

Caratteristiche hardware principali

  • Architettura a doppio canale: l'attivazione delle uscite richiede l'approvazione simultanea di due percorsi di elaborazione interni per una maggiore integrità della sicurezza.
  • Percorsi di spegnimento indipendenti: le uscite sono suddivise in due gruppi di quattro canali, ciascuno con un controllo di spegnimento separato per garantire la ridondanza.
  • Monitoraggio ciclico del segnale: il modulo controlla continuamente il comportamento delle uscite tramite brevi impulsi diagnostici per rilevare guasti o diafonia.
  • Isolamento elettrico: gli optoaccoppiatori isolano la logica di controllo dalle uscite di campo e dal bus CS31 per ridurre le interferenze e migliorare la sicurezza.
  • Diagnostica integrata: i LED del pannello frontale indicano lo stato dei canali e i guasti del sistema per una rapida risoluzione visiva dei problemi.

Applicazioni industriali di destinazione

  • Sistemi strumentati di sicurezza (SIS) che richiedono la conformità alle classi di sicurezza DIN V 19250.
  • Sistemi di arresto di emergenza (ESD) e sistemi di interblocco nelle industrie chimiche e di processo.
  • Reti di controllo ausiliarie e di automazione critiche per la sicurezza nelle centrali elettriche.
  • Sistemi I/O remoti distribuiti che utilizzano il bus di comunicazione CS31.

Informazioni per l'ordine

Modello del prodotto Numero d'ordine Compatibilità del sistema
07 DO 90-S / 07DO90-S GJR5 2508 00 R202 / GJR5250800R202 Advant Controller 31-S (unità centrali AC31)

Specifiche tecniche

Parametro Valore
Produttore ABB
Paese di origine Germania
Canali di uscita 8 uscite binarie (2 gruppi da 4)
Tensione di processo 24 V DC (20.4–28.8 V DC)
Tensione di alimentazione interna 24 V DC (20.4–28.8 V DC)
Corrente di carico 0.5 A per canale
Corrente totale di uscita Max 4 A totali
Ritardo del segnale 8 ms
Durata dell'impulso di test < 1 ms
Protezione da cortocircuito Limitazione elettronica della corrente
Carichi consentiti Carico resistivo, induttivo (max 0.5 Hz), lampada (max 5 W)
Lunghezza del cavo Fino a 1000 m con schermatura / 600 m senza schermatura
Dissipazione di potenza Max 15 W
Tempo di trasmissione sul bus 750 µs
Dimensioni 120 × 140 × 85 mm
Peso 400 g
Peso di spedizione 0.65 kg
Dimensioni della confezione 160 × 180 × 120 mm

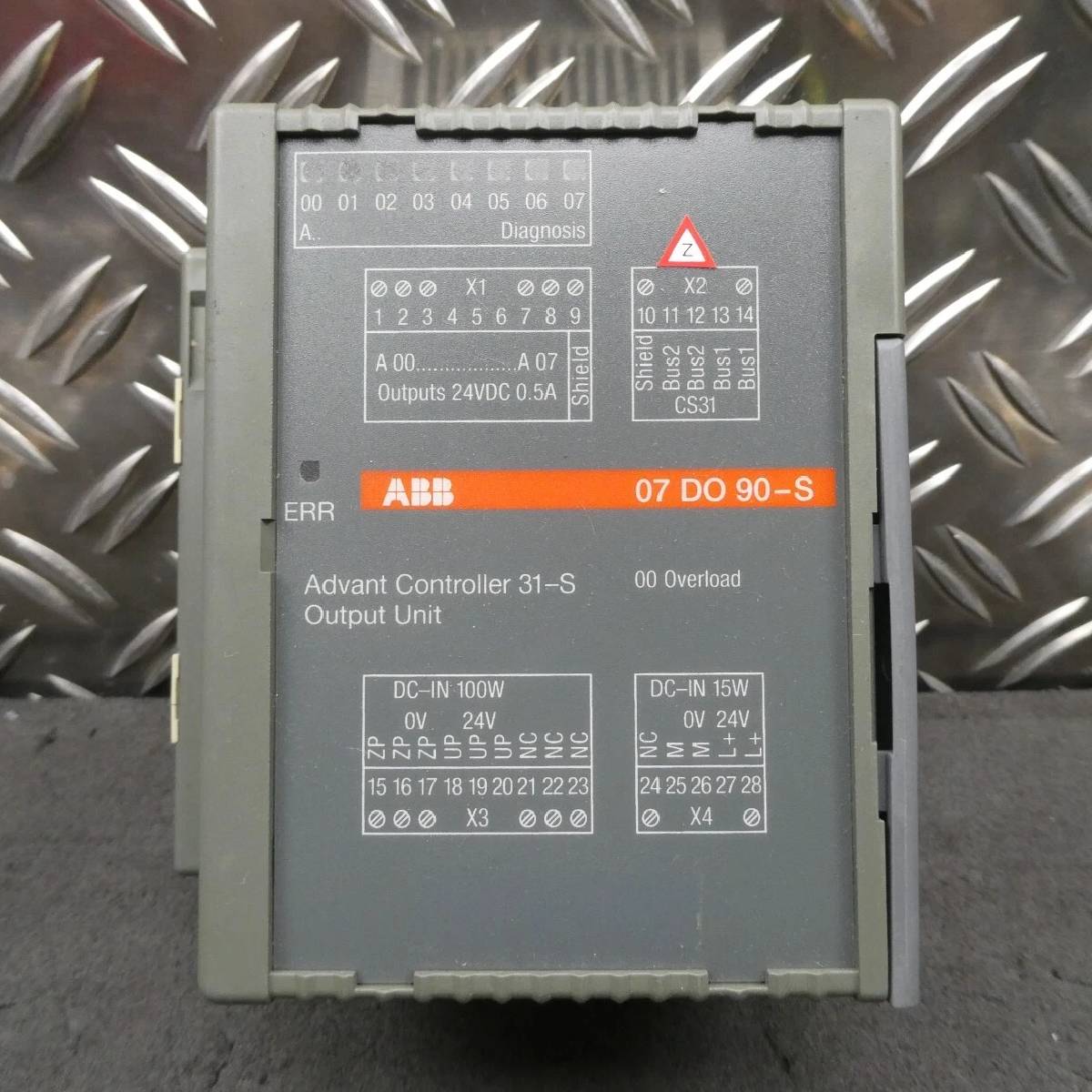

Configurazione dei terminali e assegnazioni funzionali

Morsettiera Pin Segnale Descrizione
X1 1–8, 9 A00–A07, Schermatura Uscite binarie 24 V DC / collegamento della schermatura
X2 10–14 Schermatura / Bus Interfaccia del bus di sistema CS31 e messa a terra
X3 15–23 ZP, UP, NC Riferimento 0 V, alimentazione +24 V, non collegato
X4 24–28 NC, M, L+ Tensioni di riferimento e di alimentazione interne

Installazione e guide

Note sull'installazione

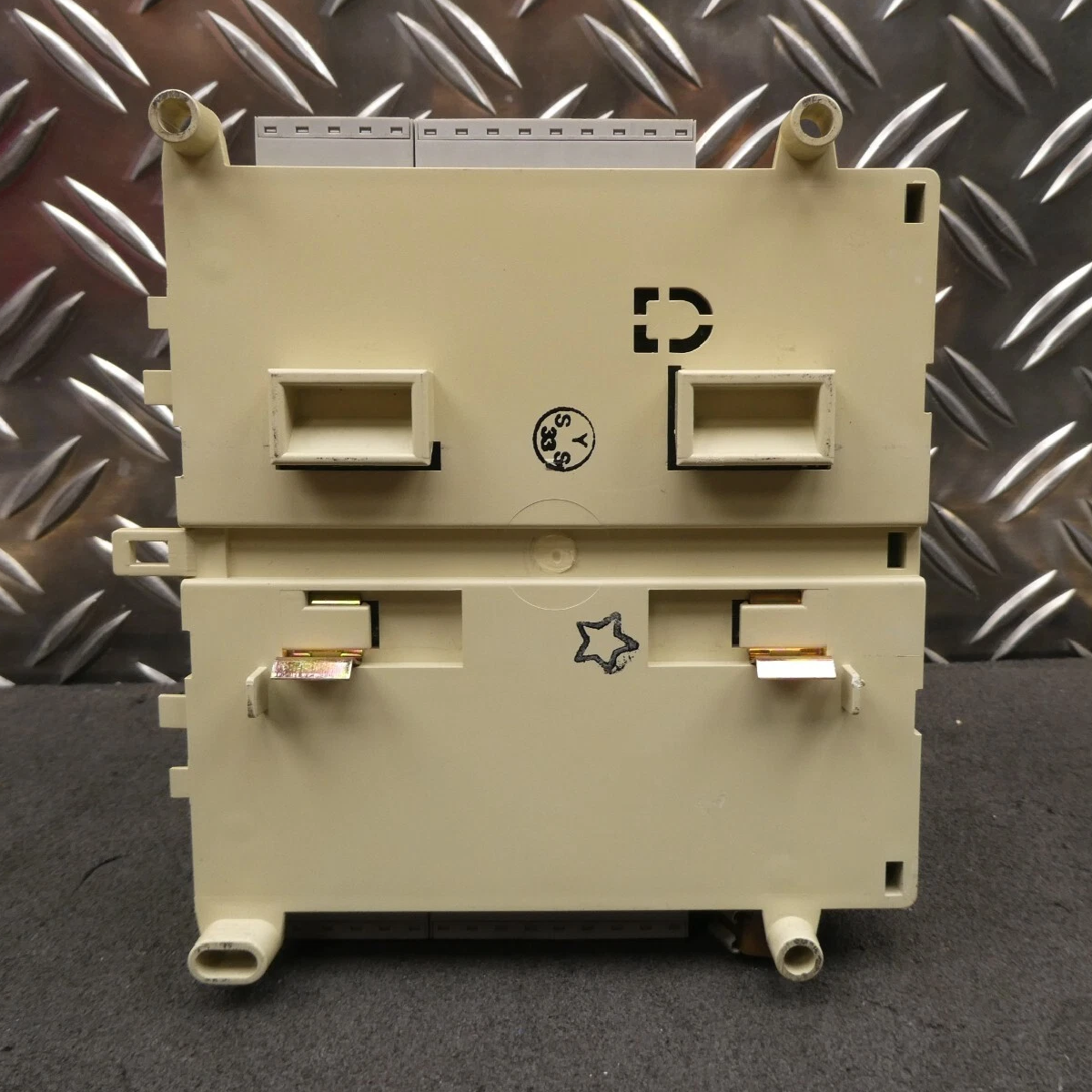

Il 07 DO 90-S viene generalmente installato all'interno dei quadri di controllo ABB AC31-S su una guida DIN standard.

Nella maggior parte dei sistemi retrofit, viene montato insieme ad altri moduli I/O AC31 nella disposizione esistente del quadro. È necessario considerare una spaziatura adeguata per evitare l'accumulo di calore nei quadri densamente popolati.

Tenere il modulo lontano da fonti di forte interferenza, come azionamenti, trasformatori o grandi contattori di commutazione, poiché i sistemi CS31 più datati possono essere sensibili al rumore elettrico.

Note sul cablaggio

Ogni canale di uscita supporta 24 V DC con un carico massimo di 0,5 A.

Nelle applicazioni reali, la qualità del cablaggio influisce sulla stabilità più delle specifiche nominali.

I carichi induttivi, come solenoidi e valvole, devono essere sempre protetti con dispositivi di soppressione adeguati, come i diodi di ricircolo.

Evitare di mescolare i percorsi di ritorno dell'alimentazione tra attuatori ad alto carico e circuiti di controllo a basso livello, soprattutto nei quadri più datati, dove le pratiche di messa a terra potrebbero non essere uniformi.

La maggior parte dei problemi sul campo è causata da modifiche al cablaggio durante interventi di manutenzione o retrofit, piuttosto che da guasti del modulo.

Comportamento del bus CS31

Il bus di comunicazione CS31 è stabile quando viene installato correttamente, ma è sensibile alla disposizione dei cavi e alle condizioni di messa a terra.

I problemi più comuni sul campo includono una terminazione non corretta della schermatura, linee bus prolungate durante l'espansione del sistema o una messa a terra mista tra le sezioni del quadro.

In molti impianti, i problemi di comunicazione compaiono solo dopo piccole modifiche a un sistema esistente.

Esperienza sul campo

Questo modulo si trova comunemente nei sistemi ABB AC31-S obsoleti ancora in funzione negli ambienti di produzione.

Le applicazioni tipiche includono il controllo delle valvole, la logica di interblocco, i sistemi di gestione dei bruciatori e l'espansione degli I/O distribuiti nelle architetture di automazione più datate.

Nella maggior parte dei casi, il modulo viene sostituito non a causa di un guasto, ma per aggiornamenti del sistema o esigenze di pianificazione dei ricambi.

Note sull'approvvigionamento

Questo modulo viene fornito per interventi di manutenzione e sostituzione in sistemi ABB AC31-S esistenti.

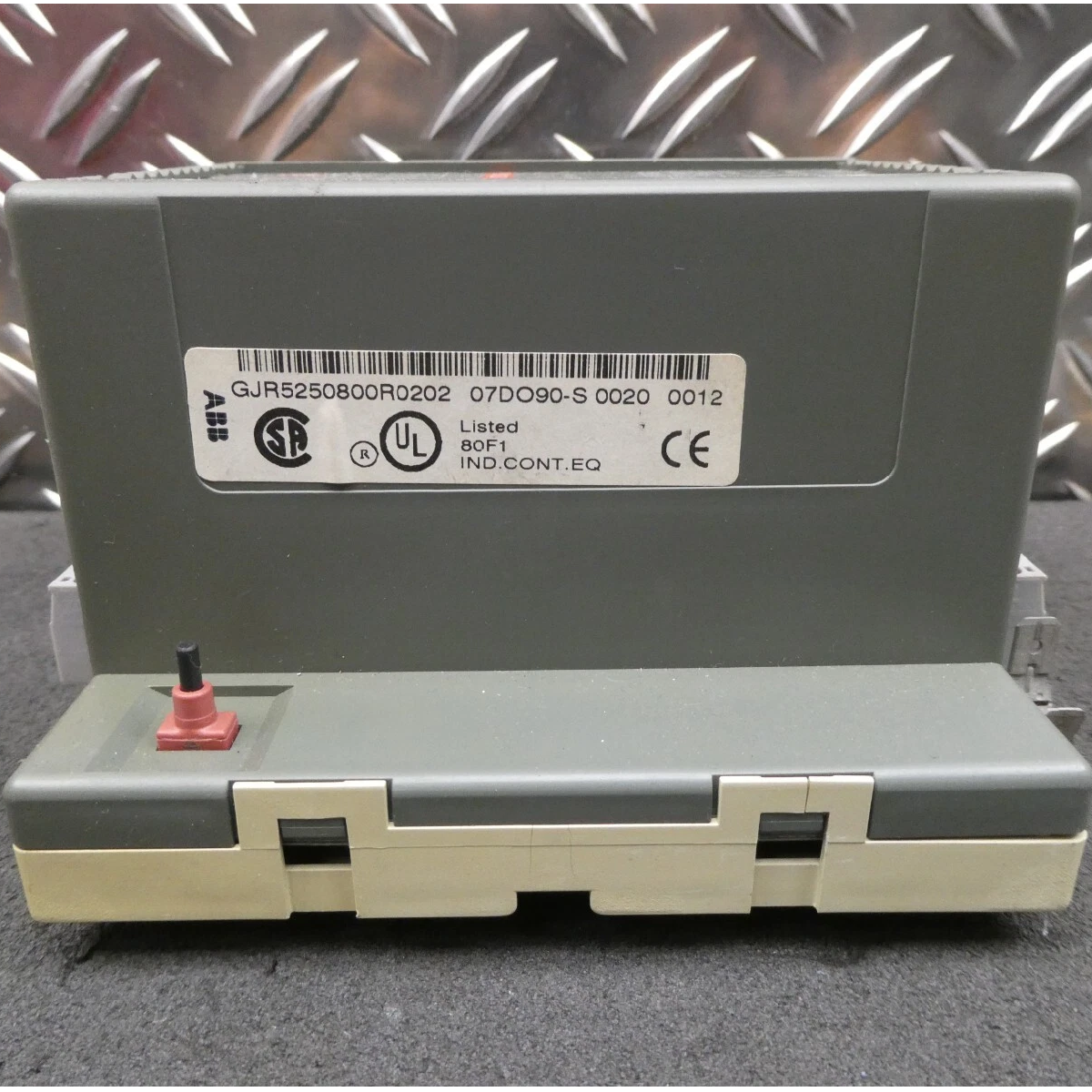

Verificare che il codice del componente corrisponda all'unità esistente prima dell'ordine, in particolare GJR5250800R0202 o 07 DO 90-S.

Si tratta di un componente di automazione obsoleto, comunemente reperito per riparazioni, stoccaggio di ricambi o sostituzioni durante i fermi del sistema.

In genere non è richiesta alcuna configurazione o modifica software quando si sostituiscono unità equivalenti nello stesso rack AC31.

FAQ

Qual è la conseguenza se la tensione di processo UP diminuisce o viene interrotta durante il funzionamento?

Qualsiasi interruzione della tensione di processo UP non è consentita. Attiva immediatamente un errore esterno, provoca l'arresto del gruppo interessato e segnala un guasto all'unità master centrale.

Perché i canali di uscita si attivano e disattivano per una durata inferiore a 1 millisecondo?

Il modulo esegue un autotest ciclico automatico per verificare la capacità di commutazione dei driver di uscita e dei transistor di arresto dei gruppi. Questi impulsi durano meno di 1 ms, in modo che i carichi induttivi o i relè collegati non reagiscano.

Cosa succede se un carico capacitivo viene collegato accidentalmente a un canale di uscita?

È severamente vietato collegare carichi capacitivi. Ciò provoca una condizione di errore esterno, interrompendo il funzionamento del gruppo di uscite associato.

È possibile sostituire in loco un singolo fusibile bruciato all'interno di questo modulo di uscita?

No. L'unità contiene microfusibili integrati saldati. Se un fusibile si brucia, è necessario sostituire l'intero modulo per mantenere la conformità dell'infrastruttura di sicurezza certificata.
