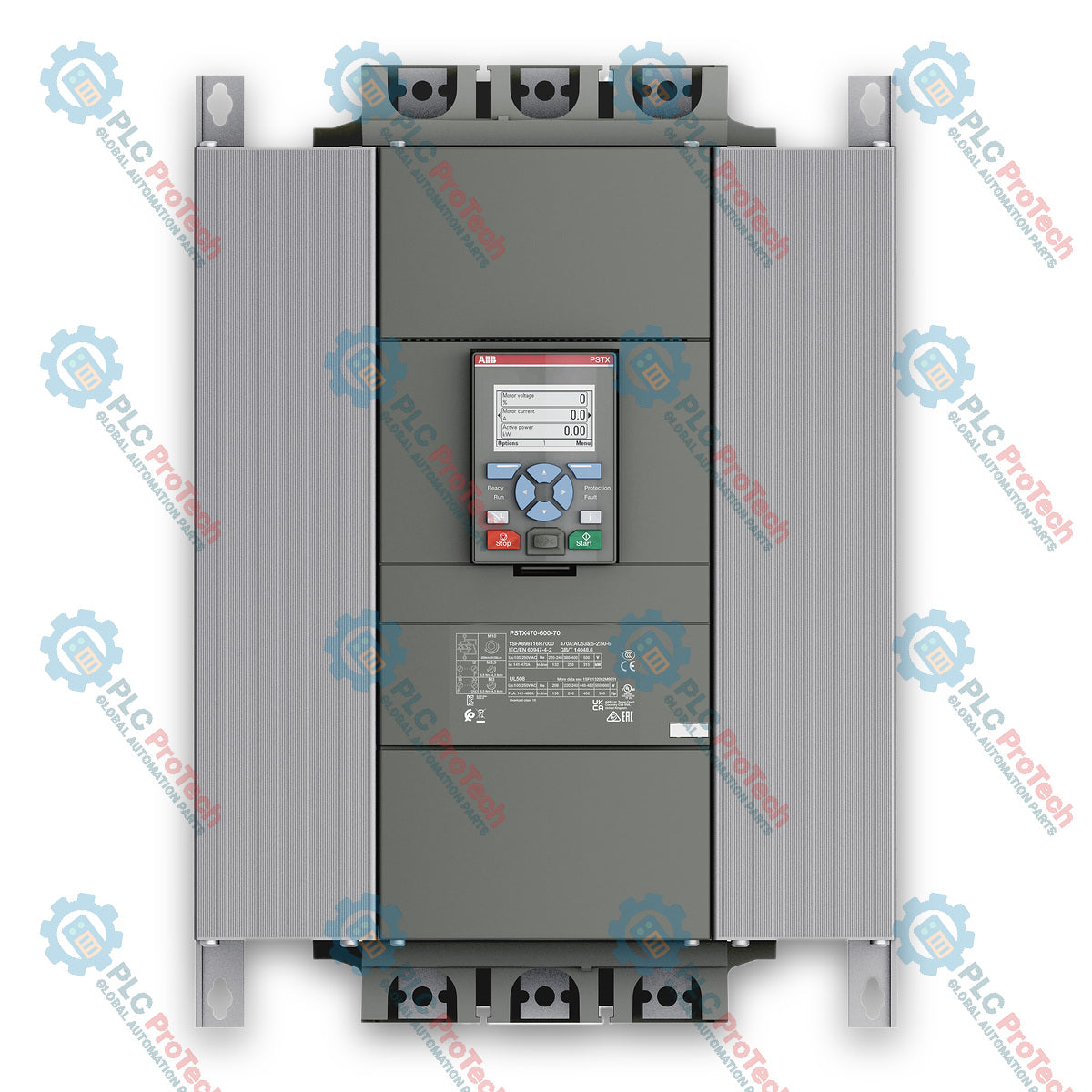

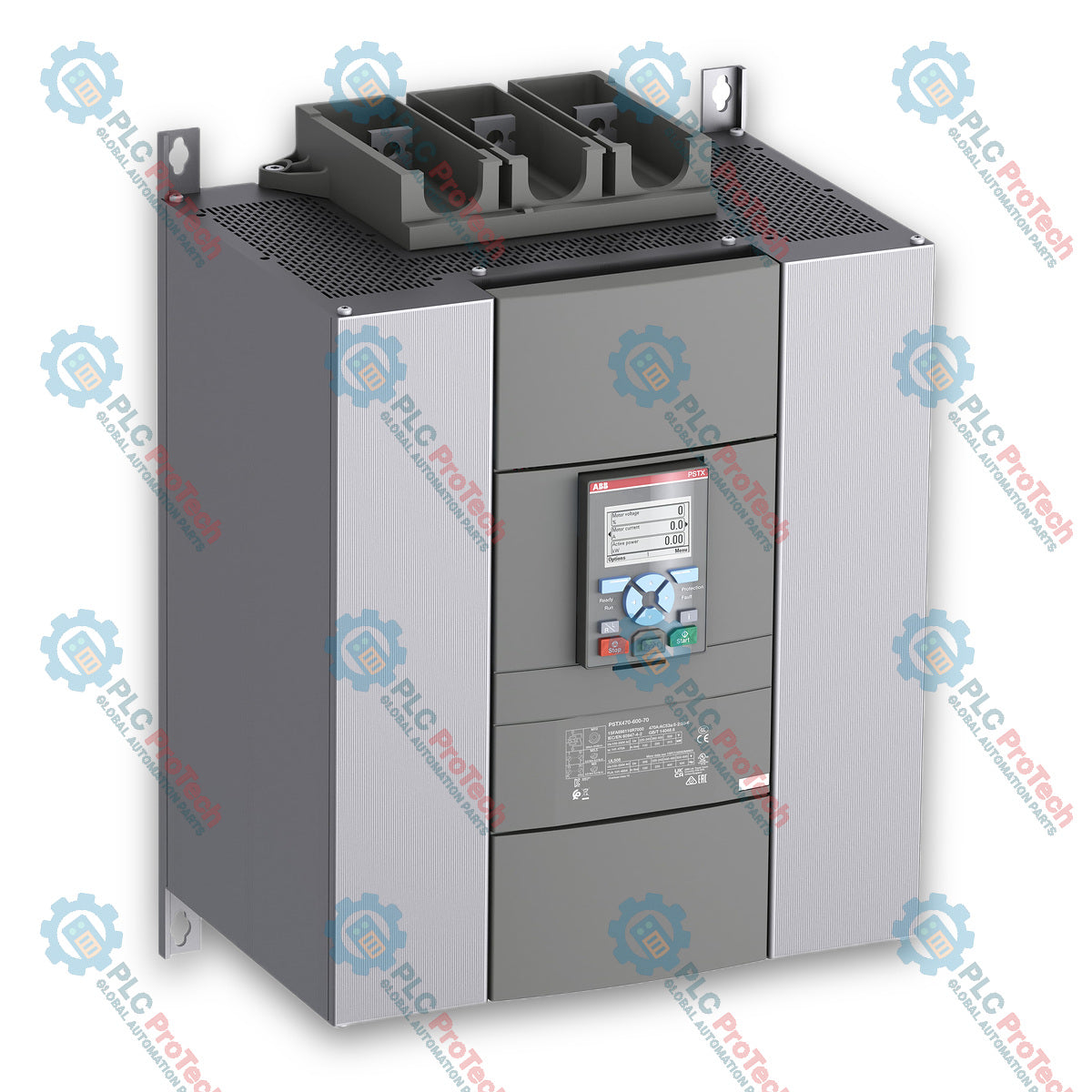

ABB 1SFA898116R7000 PSTX470-600-70 softstarter PSTX

Descrizione

ABB PSTX470-600-70 è un softstarter della serie PSTX per motori trifase di medie e grandi dimensioni.

L'unità ha una corrente operativa nominale di 470 A in un collegamento in linea. Il suo intervallo di tensione operativa principale è compreso tra 208 e 600 V CA.

La tensione nominale dell'alimentazione di comando è compresa tra 100 e 250 V CA a 50/60 Hz. La tensione del circuito di comando è di 24 V CC.

Il modello PSTX470-600-70 consente l'avviamento e l'arresto graduali controllati di motori trifase tramite rampe di tensione o di coppia. Un bypass integrato riduce le perdite durante il normale funzionamento del motore.

L'unità supporta inoltre il collegamento interno a triangolo, con una corrente operativa nominale di 814 A. Le potenze nominali dei motori raggiungono 315 kW a 500 V nel collegamento in linea e 600 kW a 500 V nel collegamento interno a triangolo.

Le funzioni integrate includono la protezione elettronica dal sovraccarico, la limitazione della corrente, l'avviamento a impulso, il riscaldamento del motore, la pulizia delle pompe, la marcia a impulsi, la frenatura, l'avviamento sequenziale, la diagnostica e la modalità di emergenza/antincendio per pompe.

Caratteristiche

• Softstarter serie PSTX

• Corrente operativa nominale di 470 A nel collegamento in linea

• Corrente operativa nominale di 814 A nel collegamento interno a triangolo

• Tensione di esercizio principale da 208 a 600 V CA

• Alimentazione di comando da 100 a 250 V CA

• Tensione del circuito di comando: 24 V CC

• Bypass integrato

• Controllo del motore trifase

• Avviamento graduale tramite rampa di tensione

• Avviamento graduale tramite controllo della coppia

• Arresto graduale tramite rampa di tensione

• Arresto graduale tramite controllo della coppia

• Protezione elettronica integrata dal sovraccarico

• Limite di corrente regolabile

• Funzione di avviamento a impulso

• Riscaldamento del motore

• Pulizia delle pompe

• Marcia avanti e indietro a impulsi

• Freno dinamico

• Freno a motore fermo

• Avviamento sequenziale

• Modalità di emergenza

• Diagnostica integrata

• Display grafico completo rimovibile

• Comunicazione Modbus RTU integrata

• Comunicazione Ethernet industriale e fieldbus opzionale

Applicazioni

• Pompe

• Ventilatori e soffianti

• Compressori

• Trasportatori

• Macchinari per processi industriali

• Motori trifase di medie e grandi dimensioni

• Sistemi idrici e per il trattamento delle acque reflue

• Sistemi HVAC

• Attrezzature per la movimentazione dei materiali

• Applicazioni per l'avviamento di motori ad alta potenza

Specifiche tecniche

ABB identifica il modello esatto come PSTX470-600-70, ID prodotto 1SFA898116R7000, con corrente nominale di 470 A e tensione da 208 a 600 VAC.

Dati nominali del motore

I dati tecnici esatti di ABB indicano 470 A in linea e 814 A nel triangolo.

Funzioni di controllo e protezione

Funzioni di protezione

• Protezione dall'apertura del bypass

• Protezione dallo squilibrio di corrente

• Protezione dal sottocarico di corrente

• Protezione doppia dal sovraccarico

• Protezione dal guasto a terra

• Protezione elettronica dal sovraccarico

• Protezione dal guasto del bus di campo

• Protezione dal guasto dell'HMI

• Protezione dal rotore bloccato

• Protezione dalla sovratensione

• Protezione dall'inversione di fase

• Collegamento PT100

• Collegamento PTC

• Protezione dall'avviamento eccessivamente lungo

• Protezione dalla sottotensione

• Protezione dallo squilibrio di tensione

ABB elenca queste funzioni di protezione e controllo del motore come funzionalità standard del PSTX470-600-70.

Comunicazione

La piattaforma PSTX offre Modbus RTU integrato e supporta protocolli aggiuntivi tramite moduli Anybus o fieldbus opzionali.

Dati meccanici

ABB fornisce dimensioni esatte del prodotto pari a 361 x 493 x 282 mm e un peso netto di 25 kg.

Dati di imballaggio

La scheda prodotto ABB indica una confezione di 470 x 381 x 650 mm con un peso lordo di 29 kg.

Ambiente

Installazione e messa in servizio

• Verificare l'ID prodotto completo 1SFA898116R7000 prima della sostituzione.

• Confermare la corrente del motore e la tensione di alimentazione in base al metodo di collegamento selezionato.

• Distinguere tra i valori nominali in linea e inside-delta durante il dimensionamento.

• Verificare l'alimentazione di controllo da 100 a 250 VAC prima di mettere in tensione l'unità.

• Confermare il cablaggio del circuito di controllo a 24 VDC.

• Impostare i parametri di sovraccarico del motore e di limite di corrente per il motore collegato.

• Verificare le funzioni di avviamento, arresto, bypass e protezione durante la messa in servizio.

• Confermare le impostazioni fieldbus quando sono installati moduli di comunicazione opzionali.

Note sulla sostituzione

• Corrispondere alla PSTX470-600-70 designazione del tipo.

• Confermare il collegamento in linea o inside-delta prima della sostituzione.

• Preservare le impostazioni di protezione del motore, rampa, comunicazione e controllo.

• I moduli fieldbus opzionali devono essere controllati separatamente dal softstarter di base.
