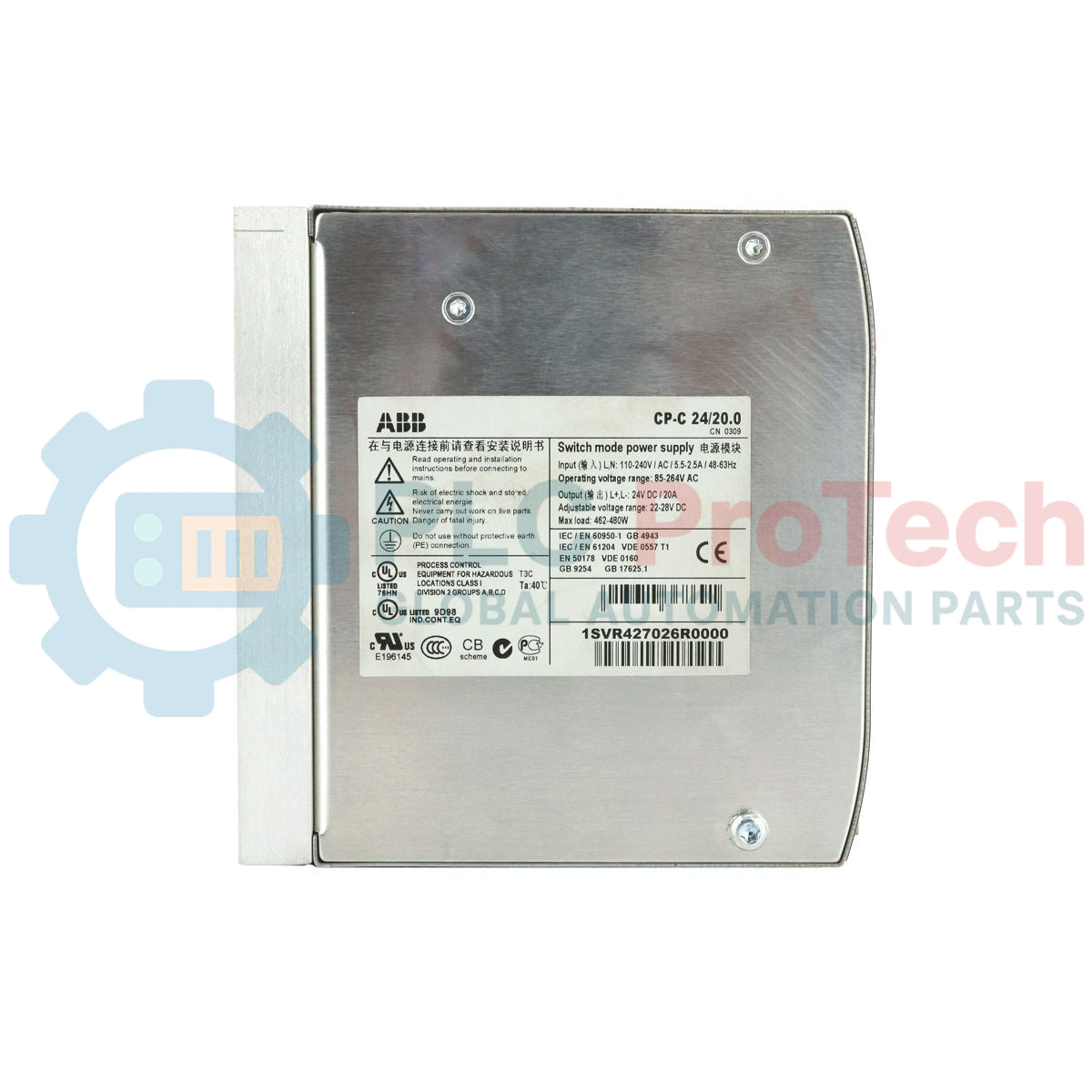

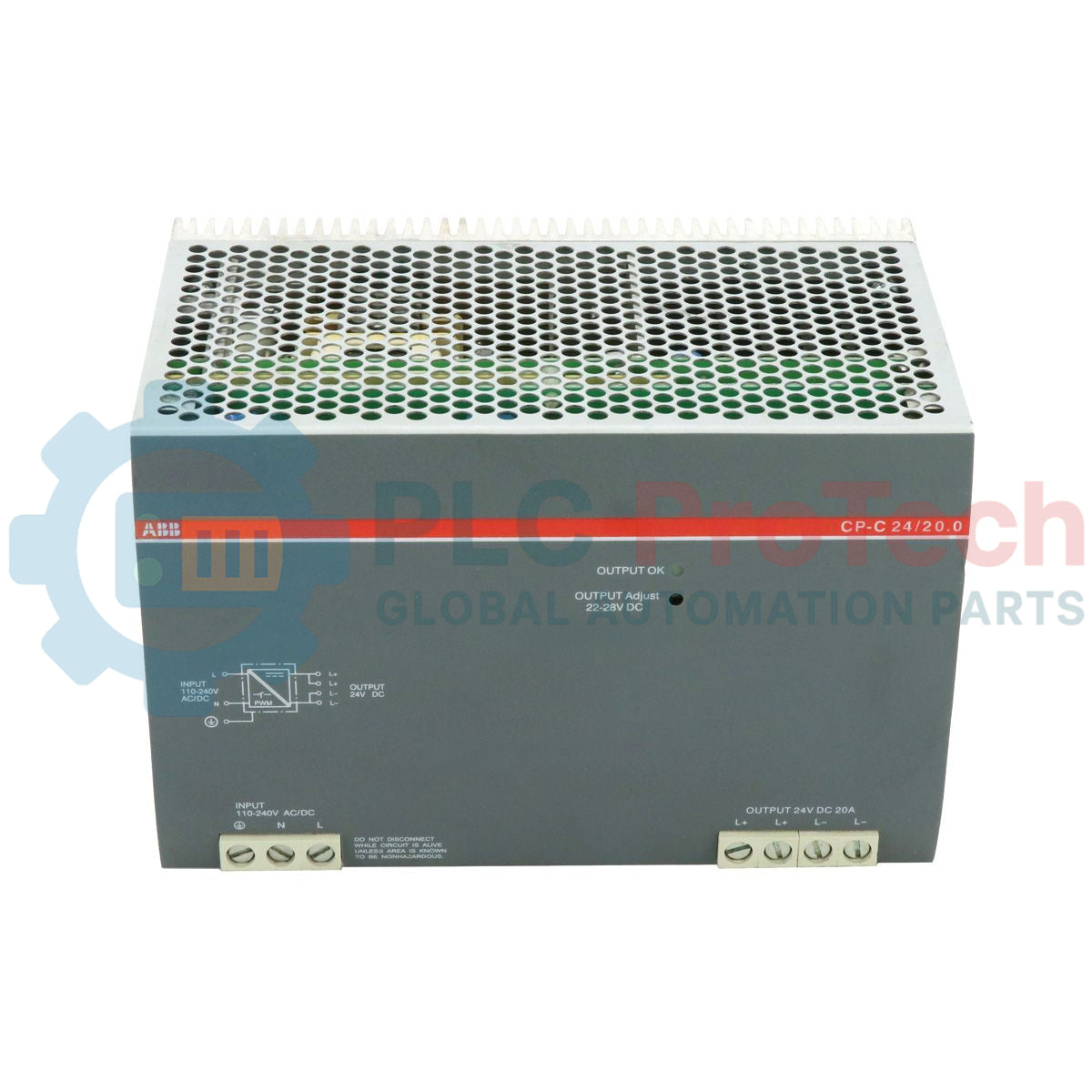

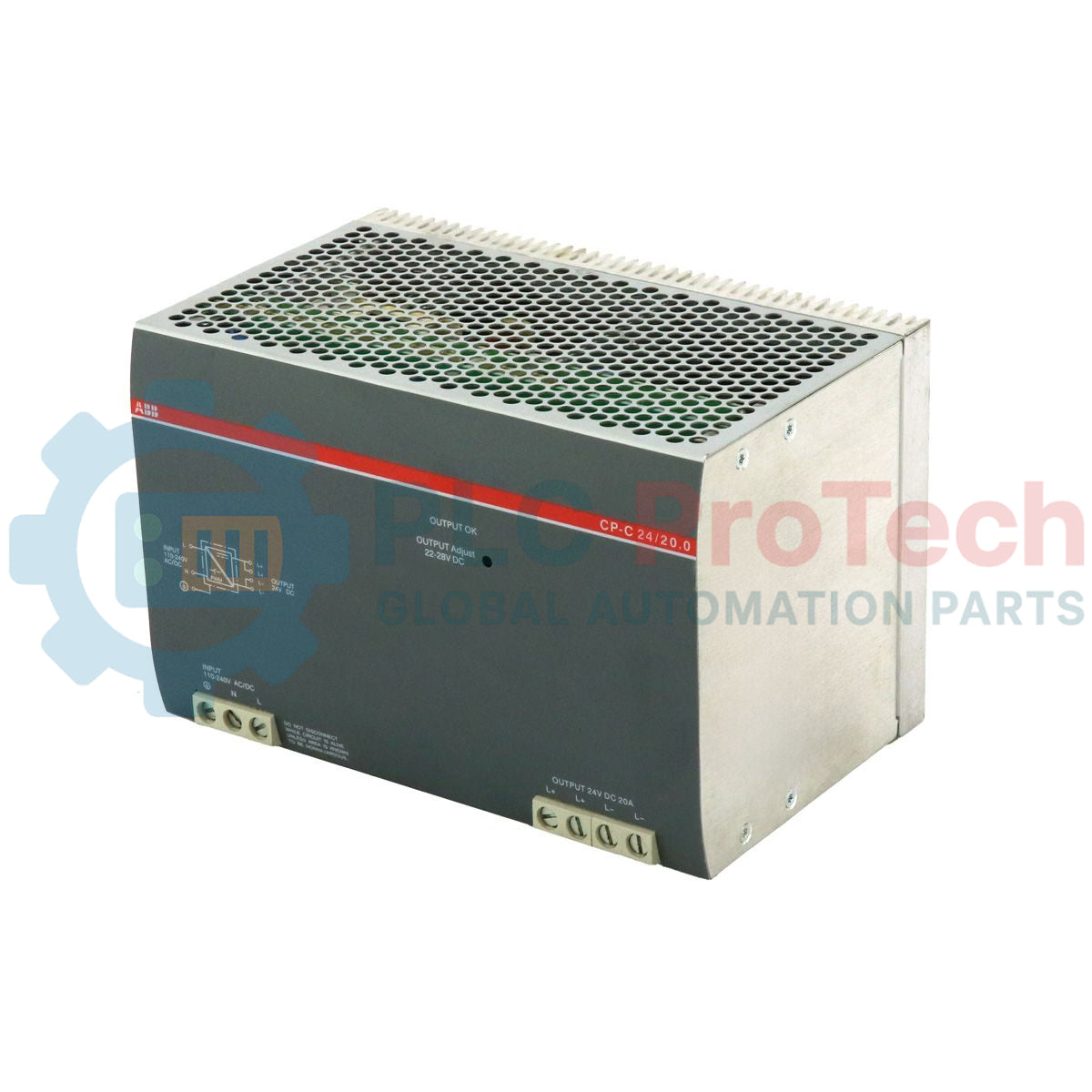

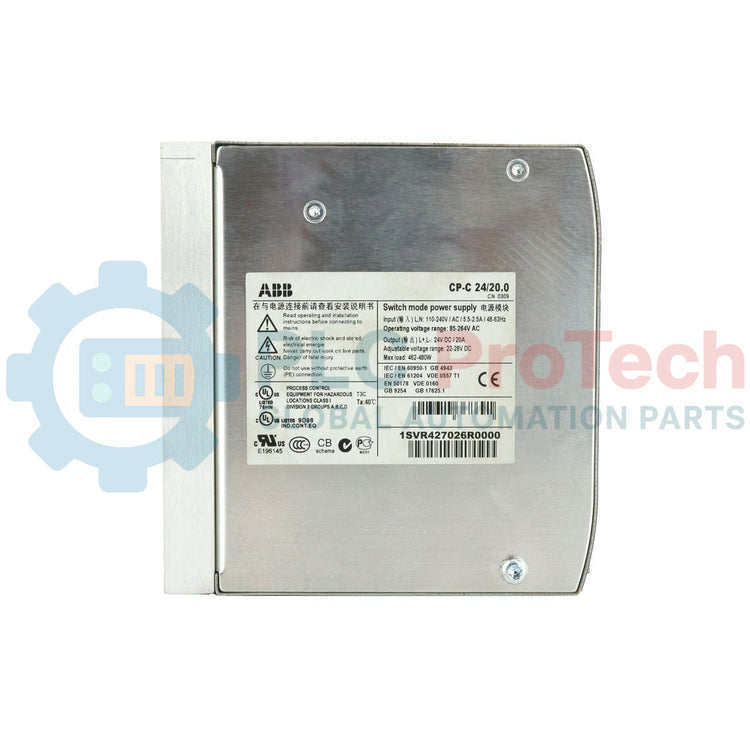

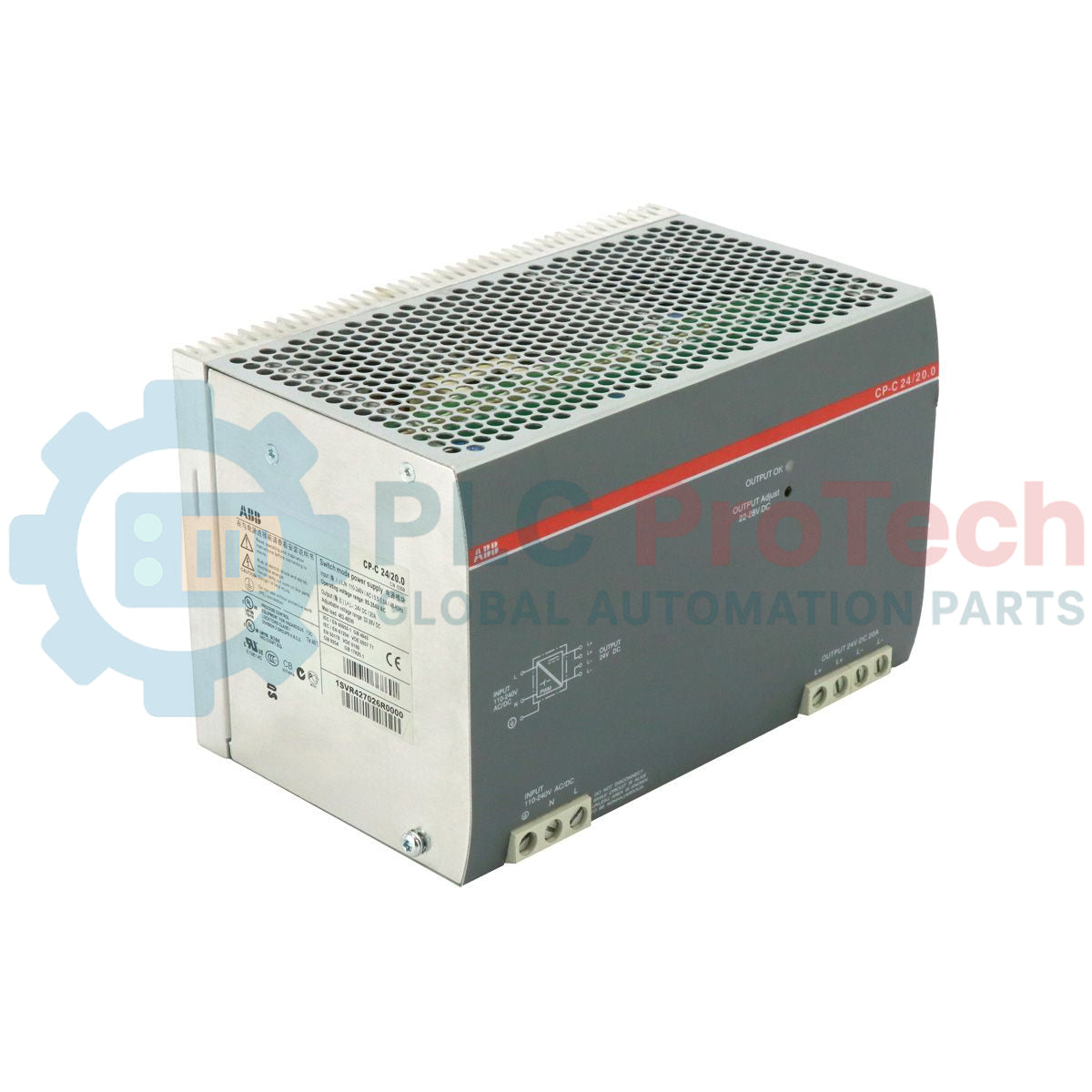

Modulo di alimentazione ABB 1SVR427026R0000 CP-C 24/20.0

Descrizione

Questo alimentatore switching primario è progettato per fornire alimentazione CC regolata per architetture di controllo e automazione industriale per impieghi gravosi. L'ABB CP-C.1 24/20.0 (ID prodotto: 1SVR360763R1001) fornisce un'uscita stabile di 24 V CC a 20 A da una versatile rete di ingresso monofase. Progettato con una riserva di potenza integrata fino al 30%, questo modulo di alimentazione gestisce efficacemente elevate correnti transitorie di avviamento e carichi dinamici variabili senza compromettere il funzionamento complessivo del sistema. Questo dispositivo si integra perfettamente nelle reti di automazione PLC e DCS standard che richiedono cicli di funzionamento continui e un'elevata stabilità della tensione.

Caratteristiche

• Design primario switching ad alta efficienza
• Ampio intervallo di tensione di ingresso, compatibile con 85-264 V CA e 90-300 V CC
• Potenza nominale di uscita continua di 480 W
• Curva caratteristica di uscita U/I con una riserva di potenza fino al 30%
• Intervallo di tensione di uscita regolabile da 22,5 a 28,5 V CC
• Correzione attiva del fattore di potenza conforme alla norma EN 61000-3-2
• Supporto per il funzionamento in parallelo per estendere in sicurezza la capacità totale o creare una configurazione di sistema ridondante

Applicazioni

• Sistemi di controllo distribuiti (DCS) e armadi di alimentazione per controllori logici programmabili (PLC)
• Automazione delle macchine di fabbrica e circuiti di controllo critici
• Infrastruttura di alimentazione per la strumentazione dell'automazione degli impianti di produzione

Specifiche tecniche

Collegamenti/Interfacce

Linee guida per l'installazione

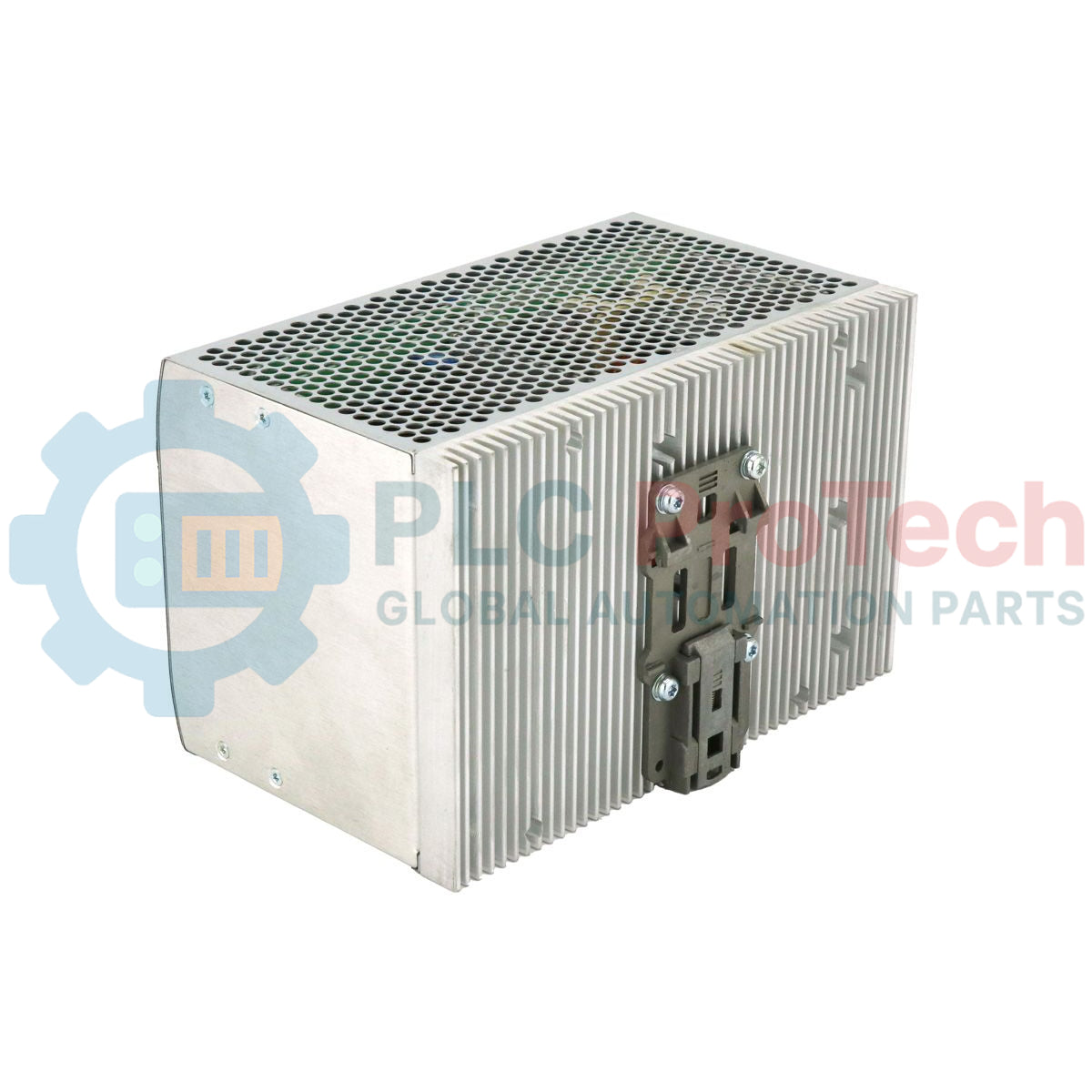

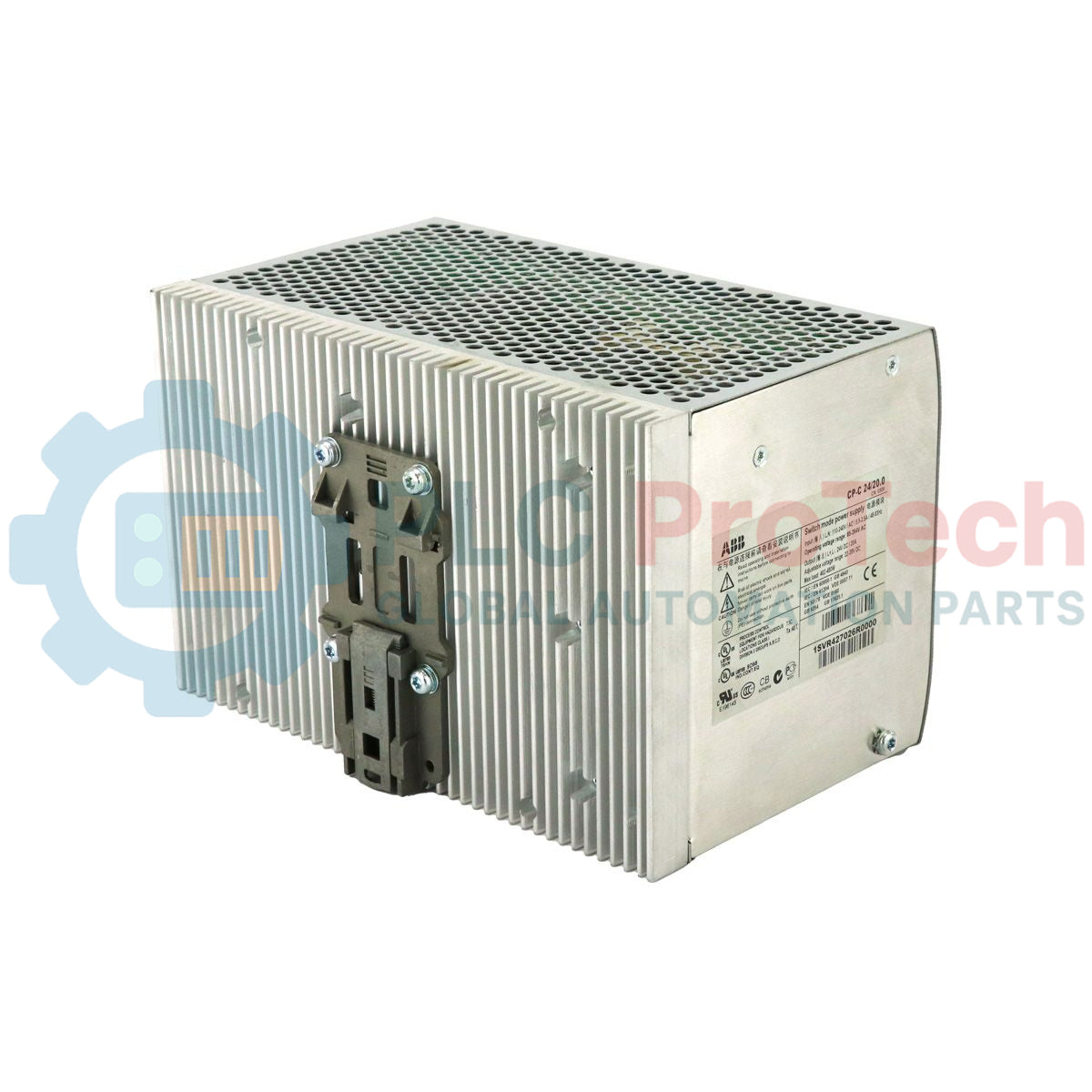

Montaggio su guida DIN

Installare su guide di montaggio standard da 35 mm (TH35-15 o TH35-7.5) in conformità alla norma IEC 60715. Fissare saldamente il modulo in posizione utilizzando le posizioni di montaggio da 1 a 7 per garantire la stabilità in caso di vibrazioni meccaniche.

Distanze minime di montaggio

Per mantenere un'adeguata circolazione verticale dell'aria e ridurre al minimo il trasferimento di carichi termici fisici, lasciare uno spazio libero minimo di 25 mm in orizzontale e in verticale da qualsiasi scheda elettricamente conduttiva adiacente o apparecchiatura equivalente dello stesso tipo di unità.

Requisiti di terminazione dei fili

Assicurarsi che i collegamenti di ingresso rispettino una coppia di serraggio di 0.5 N-m (4.4 in-lb). I collegamenti di uscita devono essere serrati saldamente a 1.2 N-m (10.5 in-lb) per ridurre al minimo la resistenza di contatto e il surriscaldamento a soglie di corrente più elevate.

Conformità e certificazioni

• CAN/CSA C22.2 N.107.1
• IEC/EN 63000, IEC/EN 61000-6-2, IEC/EN 61000-6-3, IEC/EN 61204, IEC/EN 61010-1
• UL 508, UL 61010-1, UL 61010-2-201
• ABS (ABS_17-HG1591548-2-PDA)
• Schema CB (CB_DK_103862_A2_UL)
• cULus (cULus508_20161102-E174460)
• cURus (CURus60950 E196145-A11-UL / CURUSANSI12-12_20161122_E317914-)
• CE (1SVD982010-00)
• UKCA (1SVD982010-10)
• DNV GL (DNV_GL_TAA00000YB_1)
• SEMI F47 (SEMI_F47 4787681819-2)
