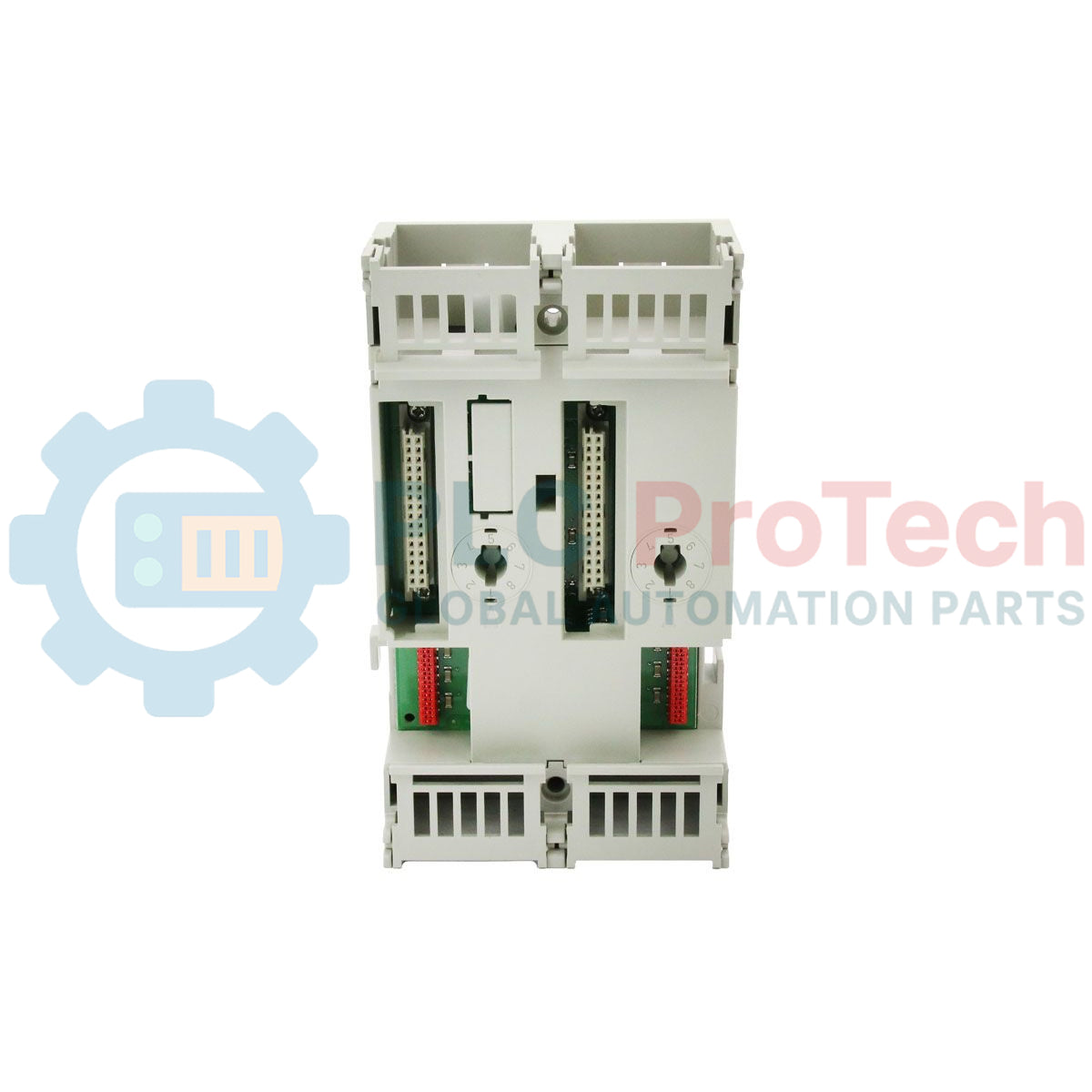

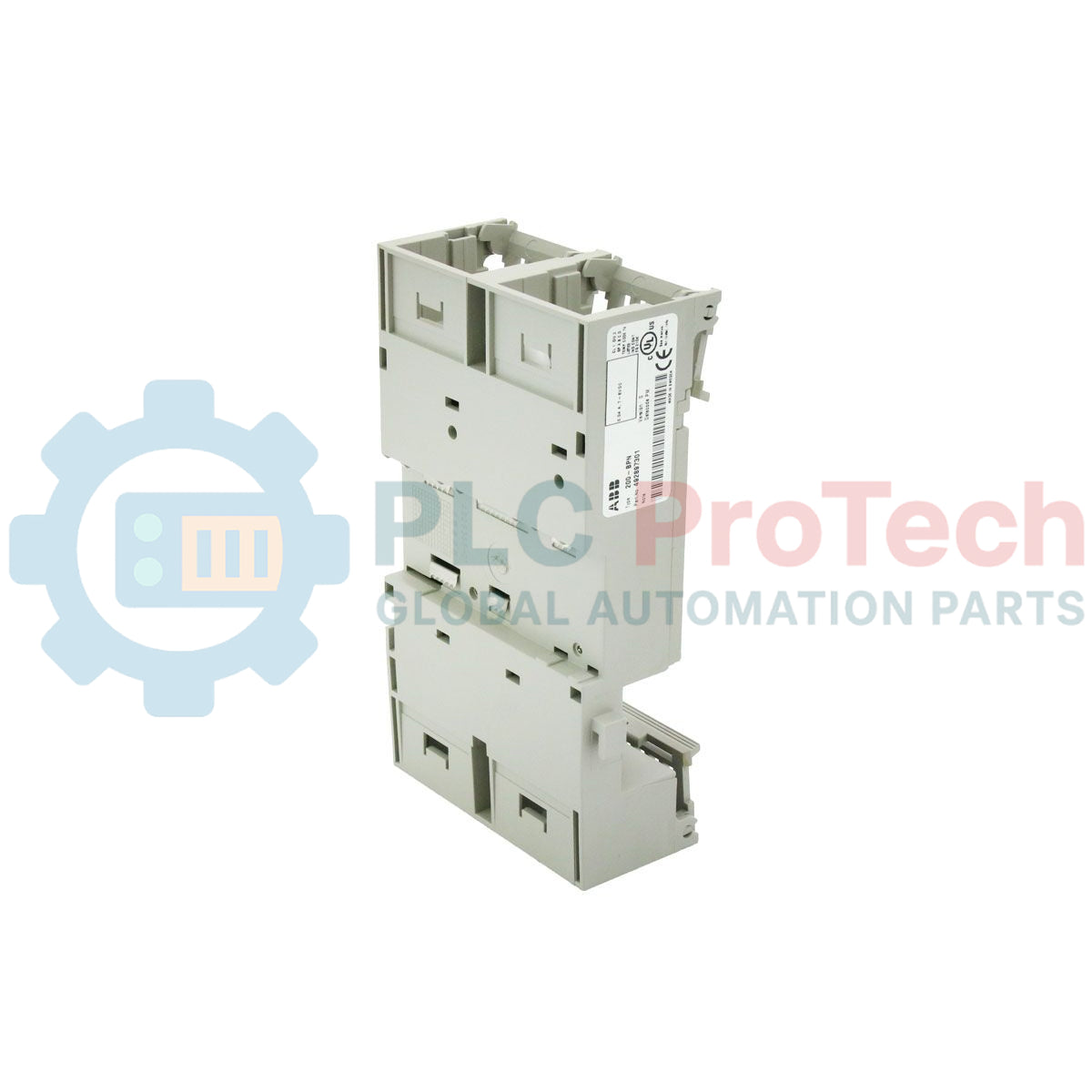

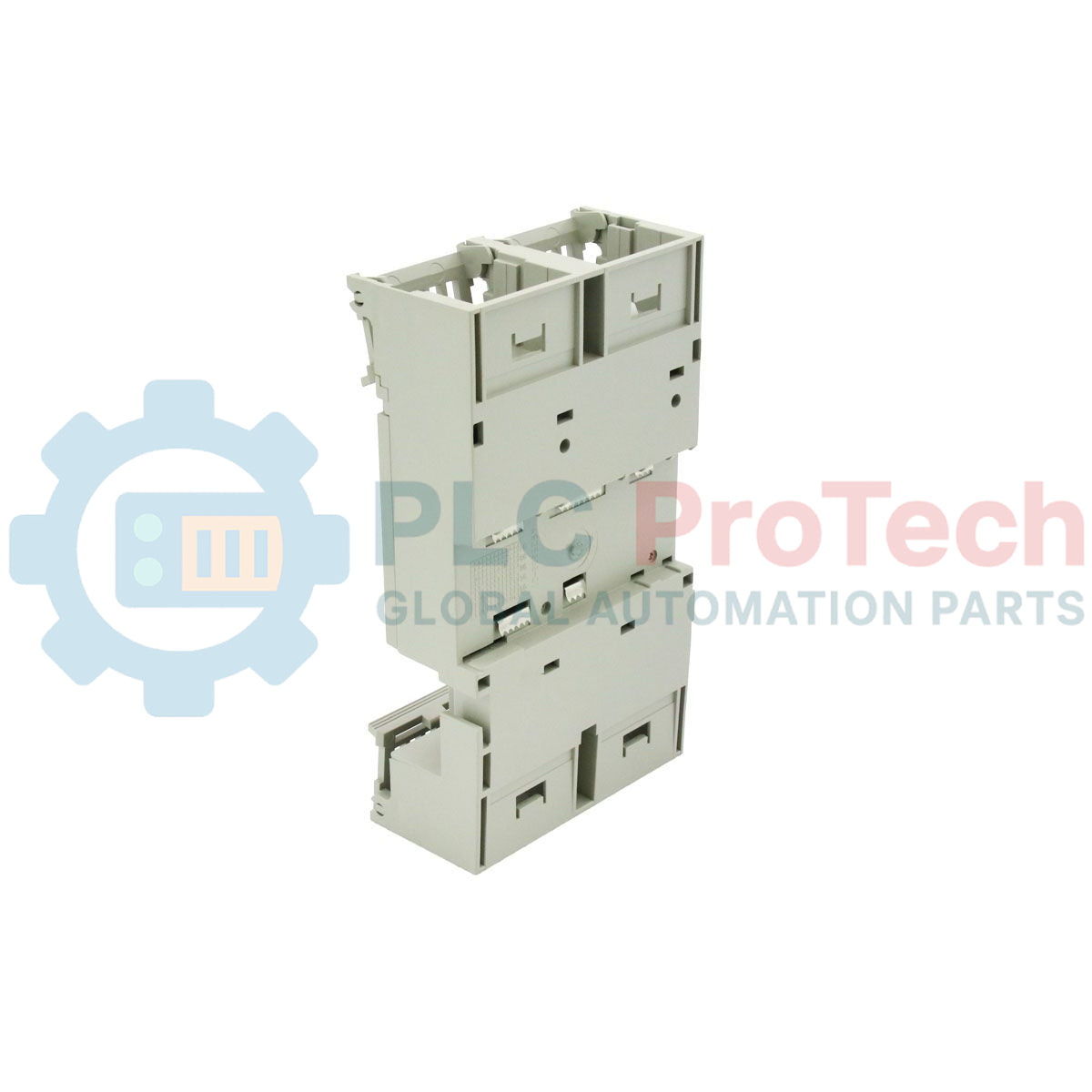

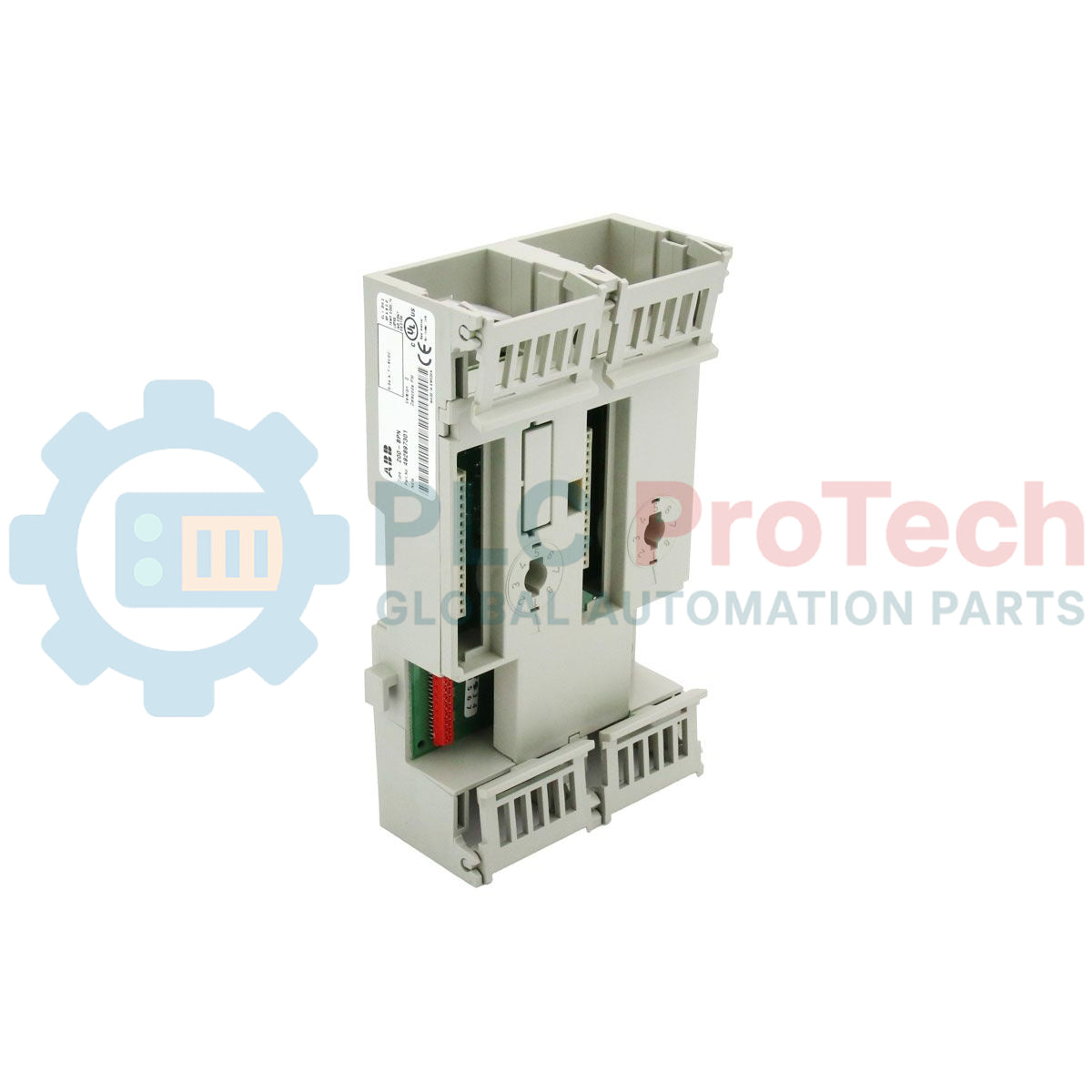

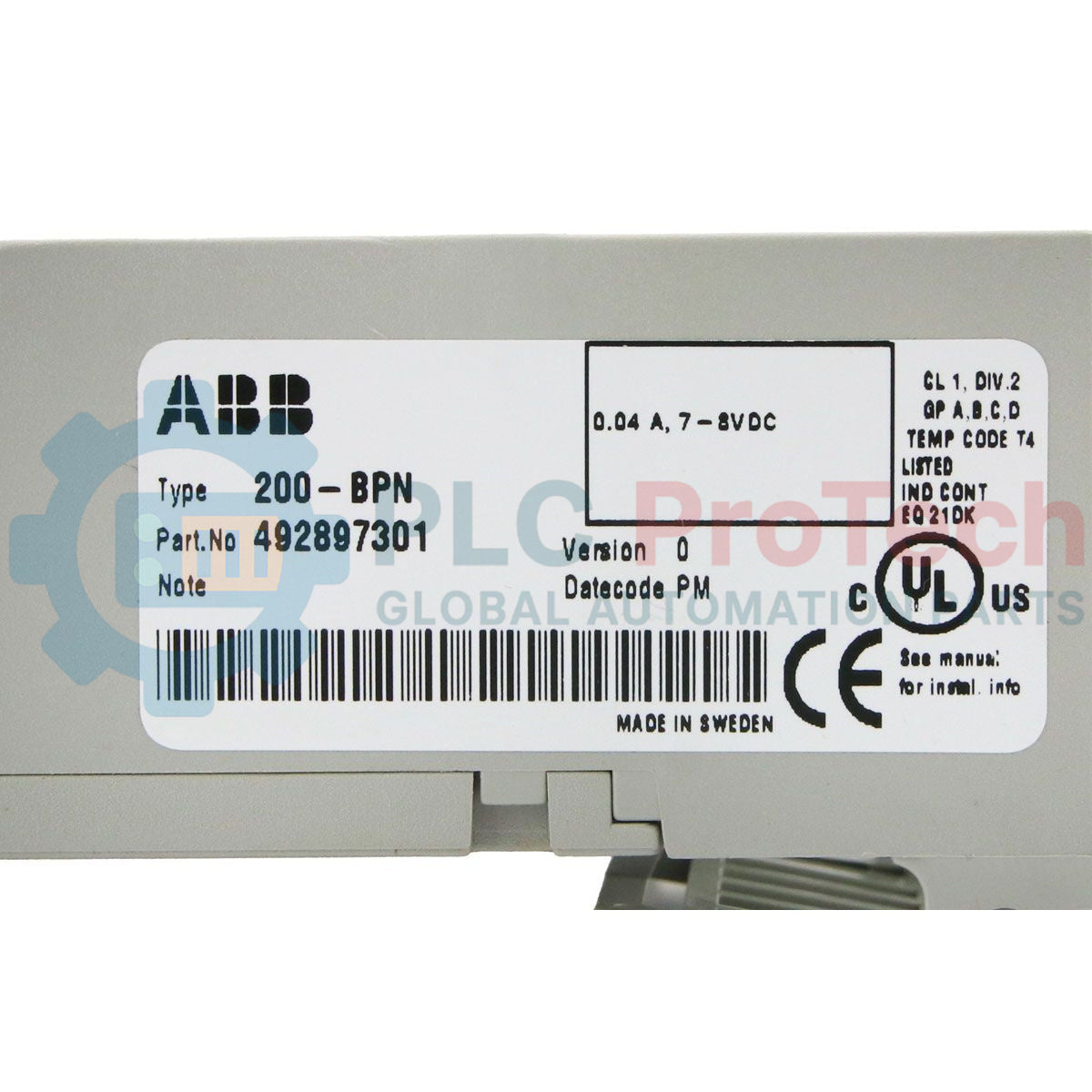

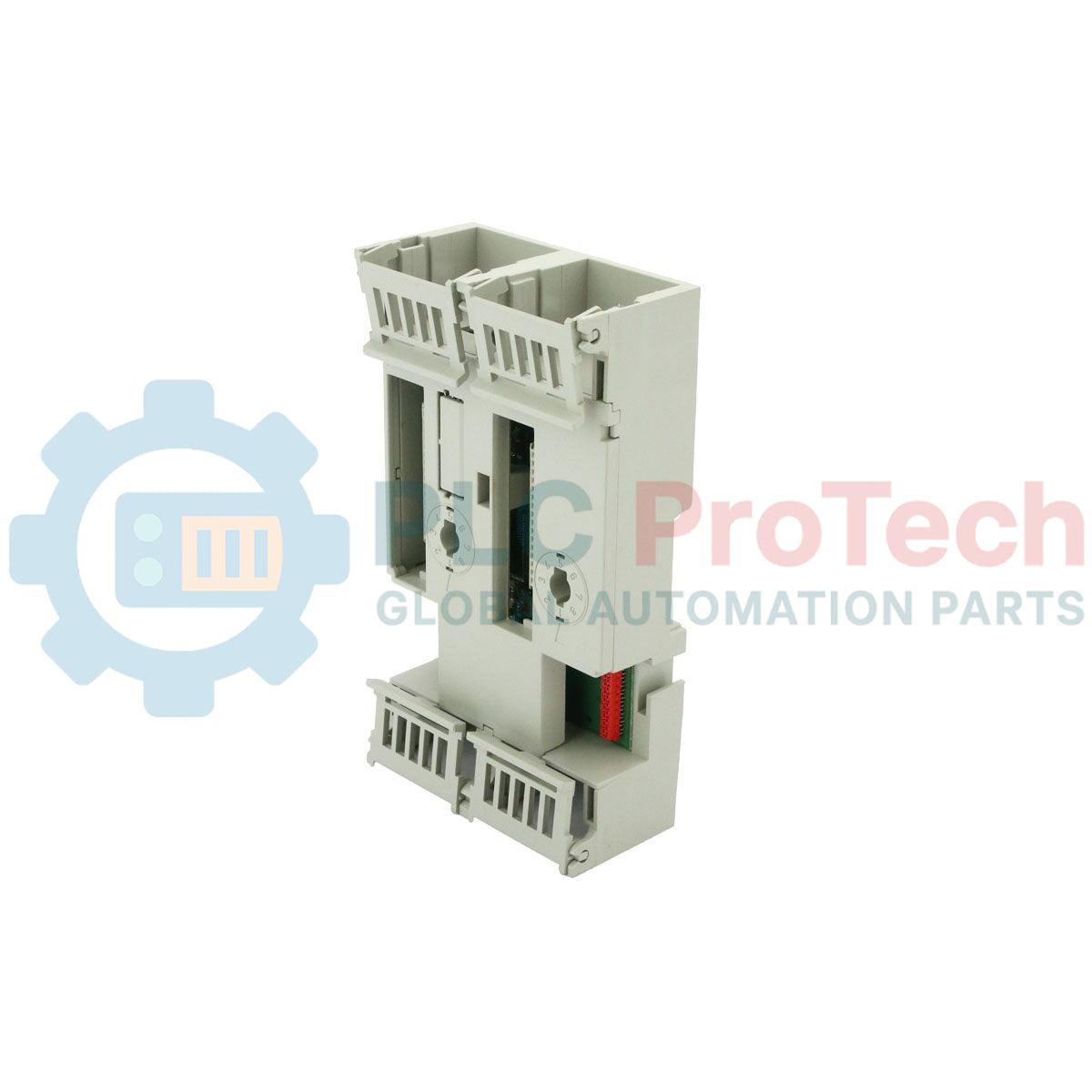

Backplane del sistema centrale ABB 200-BPN 492897301 SattCon 200

Descrizione

Progettato per ambienti di processo industriale, l'ABB 200-BPN (numero di parte 492897301) funge da dorsale fisica ed elettrica per le unità di sistema centrali SattCon 200 e Advant S200. Questo backplane offre due slot dedicati dotati di chiusure a scatto per fissare saldamente processori centrali e moduli di sistema. Progettato con meccanismi di sicurezza integrati e doppia versatilità di montaggio, il ABB 200-BPN garantisce comunicazioni bus ad alta integrità e stabilità meccanica in configurazioni di controllo esigenti.

Caratteristiche

• Architettura a doppio slot che supporta fino a due unità di sistema centrali.
• Robusti doppi meccanismi di bloccaggio a scatto per mantenere saldamente l'unità in posizione durante le sollecitazioni operative.
• Doppie chiavi meccaniche rotative di codifica a 8 posizioni per evitare errori di abbinamento durante l'inserimento del modulo.
• Opzioni di montaggio flessibili, compatibili con l'installazione standard su guida DIN o con il montaggio diretto su superficie tramite viti.
• Supporto per un massimo di quattro morsettiere a vite 200-BPP (due assegnate per slot).

Applicazioni

• Architetture di sistemi di controllo SattCon 200.
• Nodi di elaborazione Advant Controller 250 (AC250).
• Ambienti soggetti a forti sollecitazioni meccaniche che richiedono backplane ausiliari fissati con viti.

Specifiche tecniche

Collegamenti e interfacce

Approfondimenti sull'ingegneria empirica

Modelli alternativi e compatibilità

Il 200-BPN è progettato specificamente per processori centrali e interfacce di comunicazione. Non deve essere confuso con le basi terminali I/O standard come 200-TB3 o 200-TBN, riservate ai moduli I/O standard Advant S200. Quando si effettuano retrofit di sistemi SattCon 200 legacy o si esegue l'upgrade alla piattaforma Advant Controller 250, verificare che le unità di elaborazione corrispondano al fattore di forma determinato dalle dimensioni fisiche meccaniche del 200-BPN.

Problemi applicativi e note ingegneristiche

Negli ambienti caratterizzati da vibrazioni continue a bassa frequenza, affidarsi esclusivamente alla clip di tensionamento integrata per la guida DIN può causare micro-intermittenze sul bus dati del backplane. In tali applicazioni, è necessario utilizzare la vite di montaggio supplementare dedicata del telaio per mantenere l'allineamento fisico ed evitare guasti del bus.

Suggerimenti per la messa in servizio e il cablaggio

Configurare e verificare sempre la posizione delle doppie chiavi meccaniche di codifica a 8 posizioni prima di inserire il modulo. Forzare un'unità processore non corrispondente nello slot può spezzare i perni di codifica o danneggiare i delicati pin maschio/femmina del connettore del bus, rendendo necessaria la sostituzione completa del backplane.

Linee guida per l'installazione

1. 1 Montare il backplane 200-BPN su una guida DIN da 35 mm pulita e collegata a terra. In caso di installazione in condizioni di forti sollecitazioni meccaniche, fissare il backplane utilizzando il foro per vite supplementare direttamente al sottopannello.
2. 2 Allineare e impostare le chiavi meccaniche rotative di codifica sul backplane in modo che corrispondano ai moduli del sistema centrale di destinazione.
3. 3 Guidare con attenzione le unità del sistema centrale negli slot designati finché i doppi fermi a scatto non scattano saldamente in posizione.
4. 4 Installare i morsettiere a vite 200-BPP (massimo 2 morsettiere per slot) e collegare i cablaggi esterni seguendo le precauzioni ESD standard.
