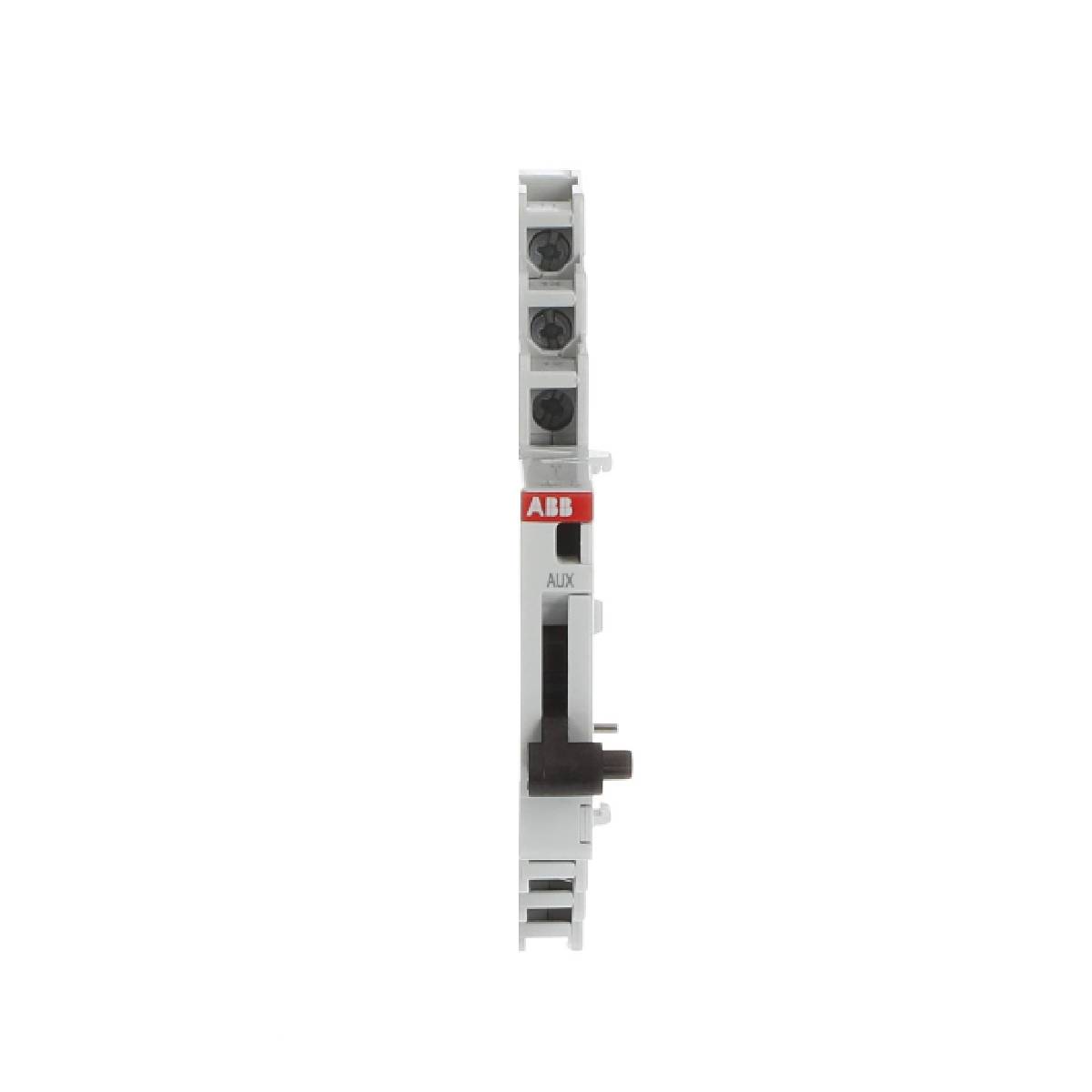

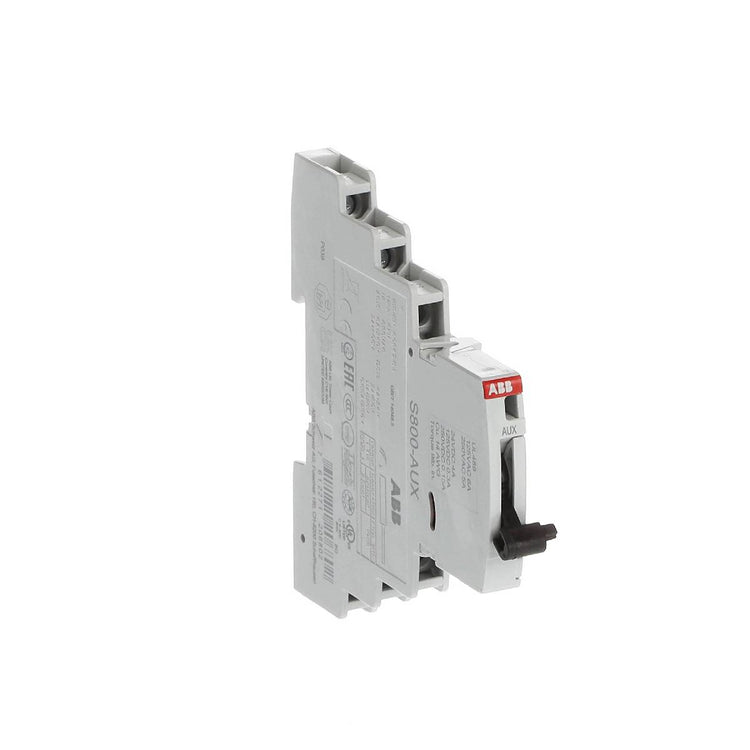

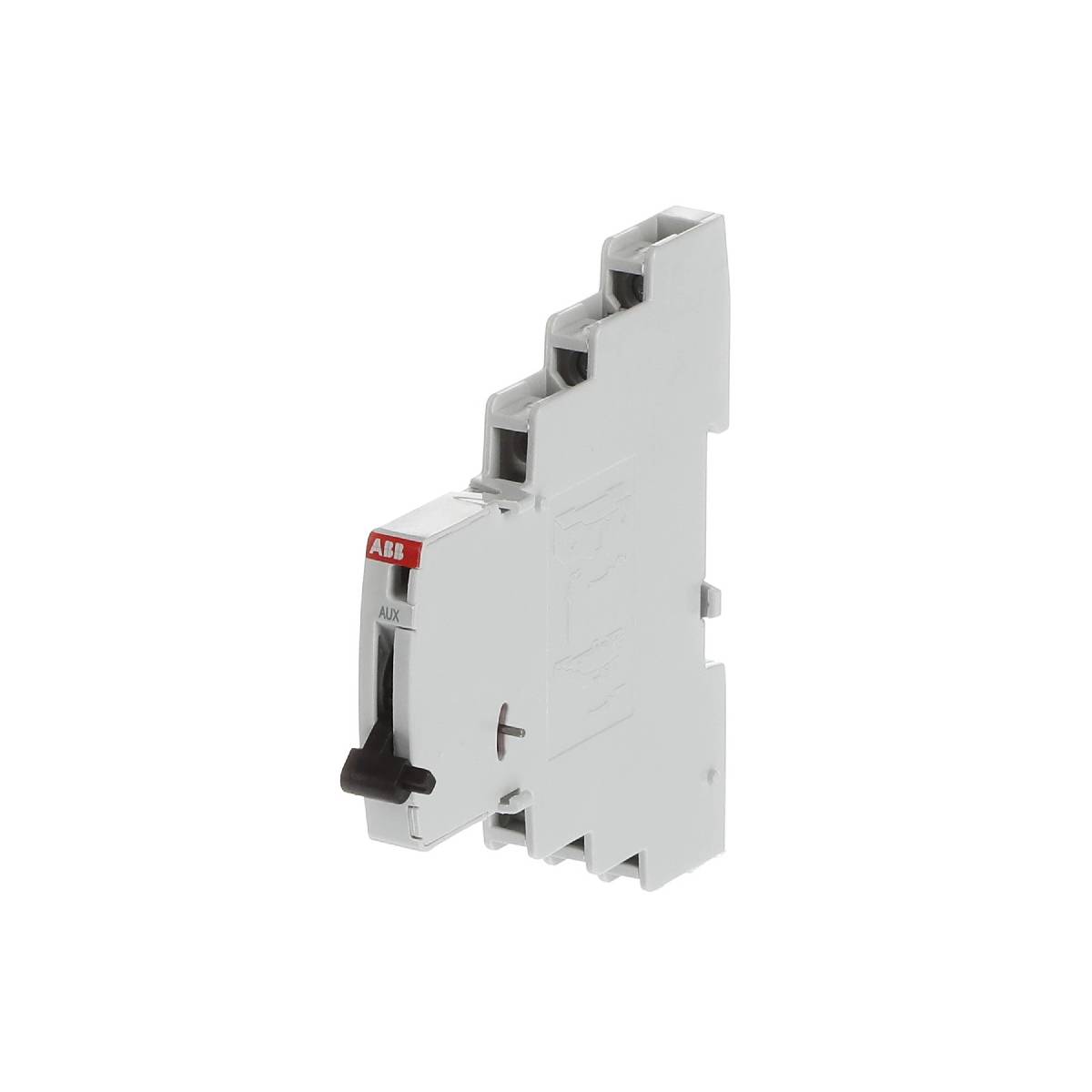

ABB 2CCS800900R0011 S800-AUX Contatto ausiliario

SKU 2CCS800900R0011 S800-AUX

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: 2CCS800900R0011 S800-AUX
Country of origin:Sweden
Product Type: Contatto ausiliario
Barcode: 8538904
Payment: T/T, Western Union
Weight: 50g
Dimensions: 9 mm x 95 mm x 9 mm (W x H x D)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il 2CCS800900R0011 ABB è un blocco di contatti ausiliari S800-AUX di tipo industriale, progettato come accessorio per interruttori automatici ad alte prestazioni. Questo contatto ausiliario fornisce segnalazioni remote e indicazioni di stato rilevando lo stato meccanico aperto o chiuso del meccanismo dell'interruttore principale. Offre la piena compatibilità del sistema con un'ampia gamma di modelli di interruttori automatici S800 ad alte prestazioni, garantendo prestazioni affidabili nelle reti di distribuzione elettrica a bassa tensione e nei pannelli di controllo industriali.

Caratteristiche

Dotato di 2 contatti di scambio (CO) per una trasmissione affidabile dello stato.
Progettato per un'integrazione perfetta come accessorio dedicato per interruttori automatici ad alte prestazioni.
Progettato per l'installazione standard su guida DIN, riducendo i tempi di configurazione.

Applicazioni

Monitoraggio dello stato degli interruttori automatici S800 ad alte prestazioni nei sistemi a bassa tensione.
Circuiti di segnalazione remota e di interblocco elettrico negli armadi di controllo industriali.
Pannelli di automazione che richiedono il coordinamento dello sgancio o il feedback dello stato di posizione.

Specifiche tecniche

Parametro	Specifica
Produttore	ABB
ID prodotto	2CCS800900R0011
Tipo di prodotto esteso	S800-AUX
Descrizione del catalogo	Contatto ausiliario S800-AUX
EAN	7612271206802
Numero di contatti CO	2
Numero di interruttori	0
Corrente operativa nominale AC-15 (1)	(230 V) 0 A
Adatto per	S800P, S800S, S800N, S800C, S800B, S800HV, S800U, S800PV-SP, S800PV-SD, S800PV-M-H
Tipo di montaggio	Guida DIN
Larghezza netta del prodotto	9 mm
Altezza netta del prodotto	95 mm
Profondità / lunghezza netta del prodotto	9 mm
Peso netto del prodotto	50 g
Unità del pacco, livello 1	scatola, 1 pezzo
Peso lordo del pacco, livello 1	70 g
Categoria RAEE	5. Piccole apparecchiature (nessuna dimensione esterna superiore a 50 cm)
RAEE B2C / B2B	Business-to-business
Codice di classificazione dell'oggetto	F

Linee guida per l'installazione

Metodo di montaggio: Agganciare l'accessorio direttamente a una guida DIN standard, accanto al modulo dell'interruttore automatico compatibile.
Allineamento meccanico: Assicurarsi che il collegamento meccanico del contatto ausiliario sia perfettamente allineato con il meccanismo di commutazione dell'interruttore automatico principale prima di fissarlo sulla guida.
Pratiche di cablaggio: Collegare i cavi del circuito di comando ai contatti dei morsetti designati utilizzando le corrette impostazioni di coppia per mantenere una solida continuità elettrica.

Conformità e certificazioni

Dichiarazione di conformità CE: 9AKK108472A2535 |
Norme: IEC 60947-5-1, UL489 |
Dichiarazione RoHS: 9AKK107680A3903 |
Dichiarazione REACH: 9AKK108470A9089 |

FAQ

Qual è la funzione principale di questo contatto ausiliario?

Il contatto ausiliario fornisce la segnalazione remota dello stato e il monitoraggio delle condizioni, indicando se l'interruttore automatico principale è aperto o chiuso.

Quanti contatti di commutazione sono integrati nel dispositivo?

Il dispositivo è dotato di 2 contatti di commutazione (CO) per l'integrazione dei sistemi di comando e segnalazione.

Quale configurazione di montaggio utilizza il dispositivo?

Il dispositivo è progettato per le configurazioni di montaggio standard su guida DIN industriale.
