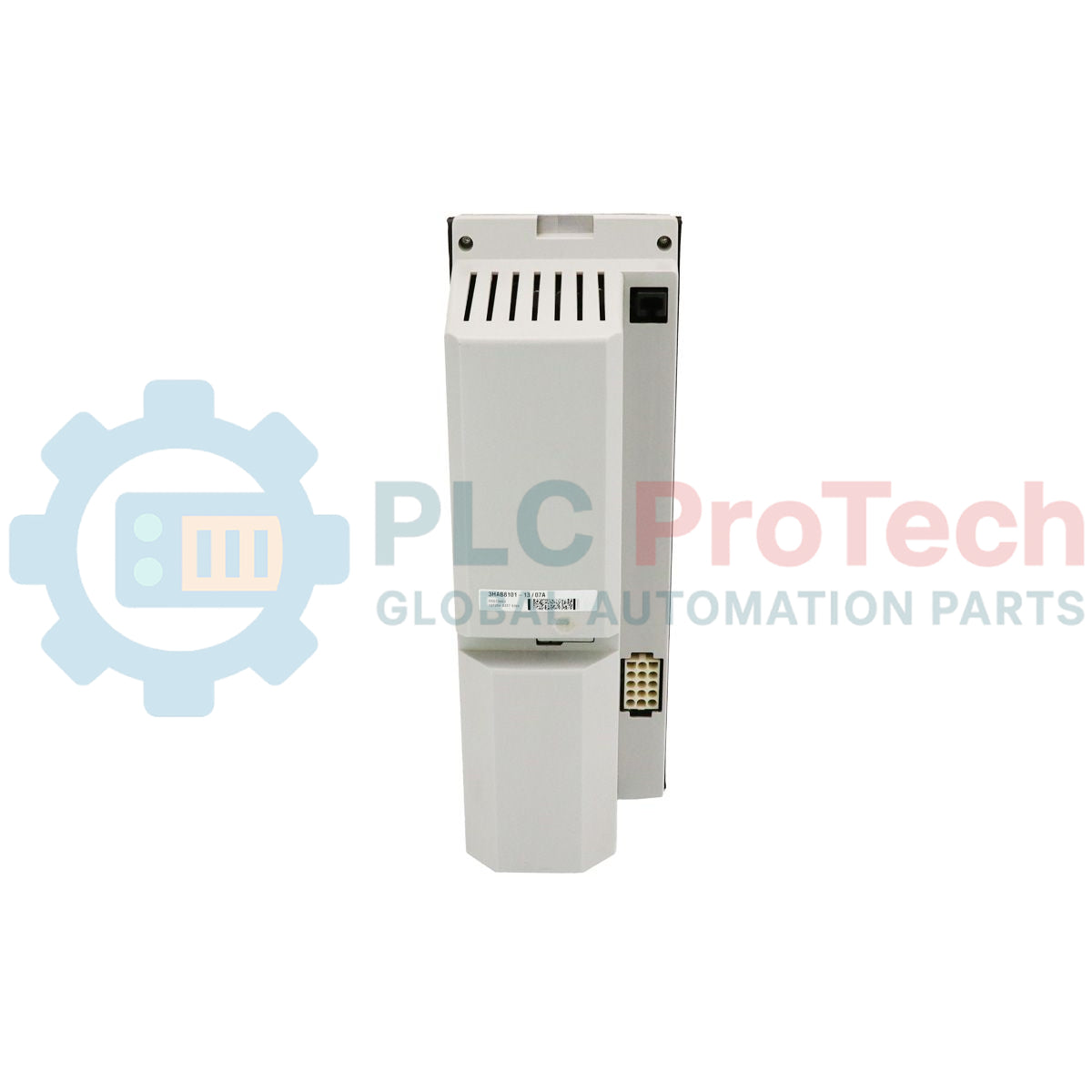

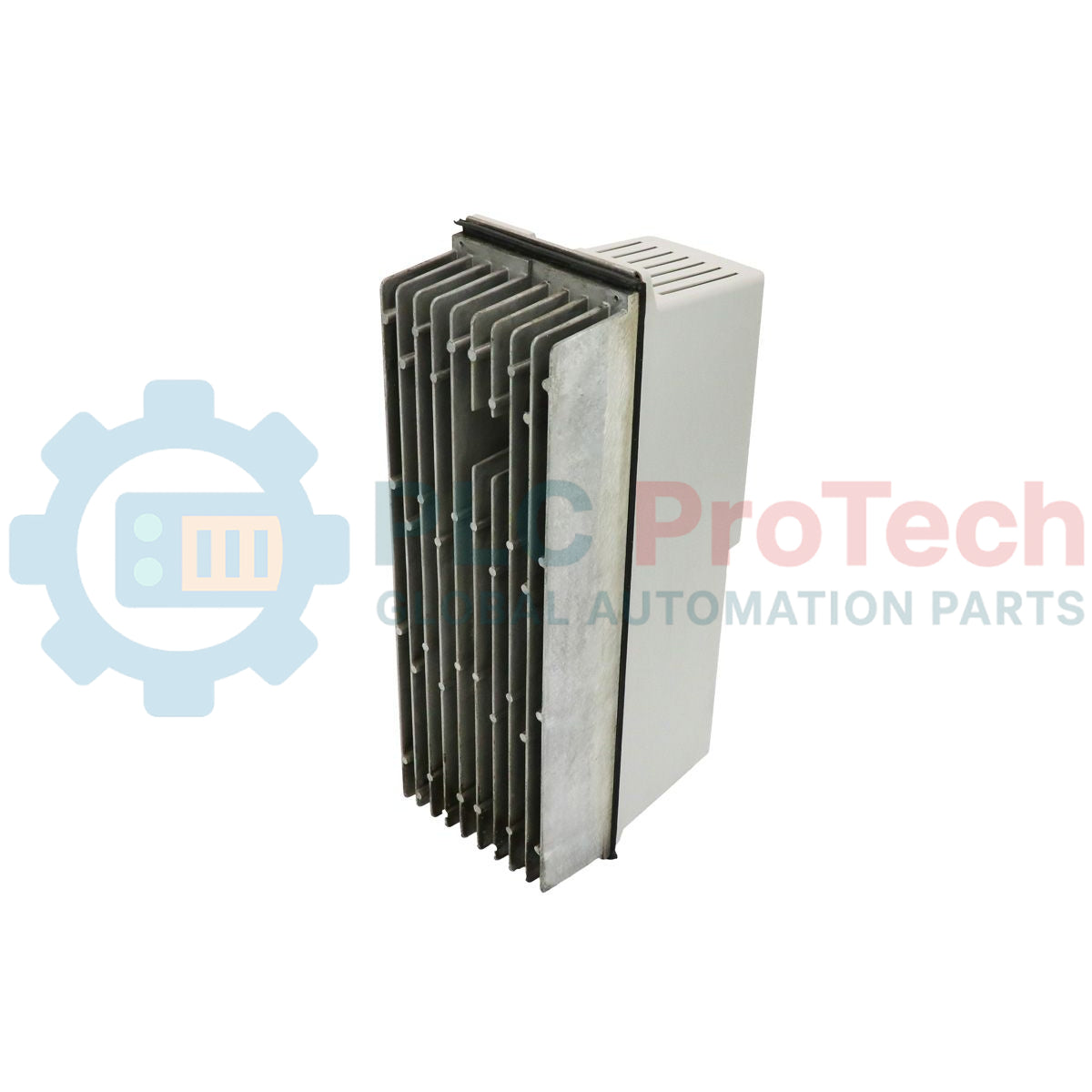

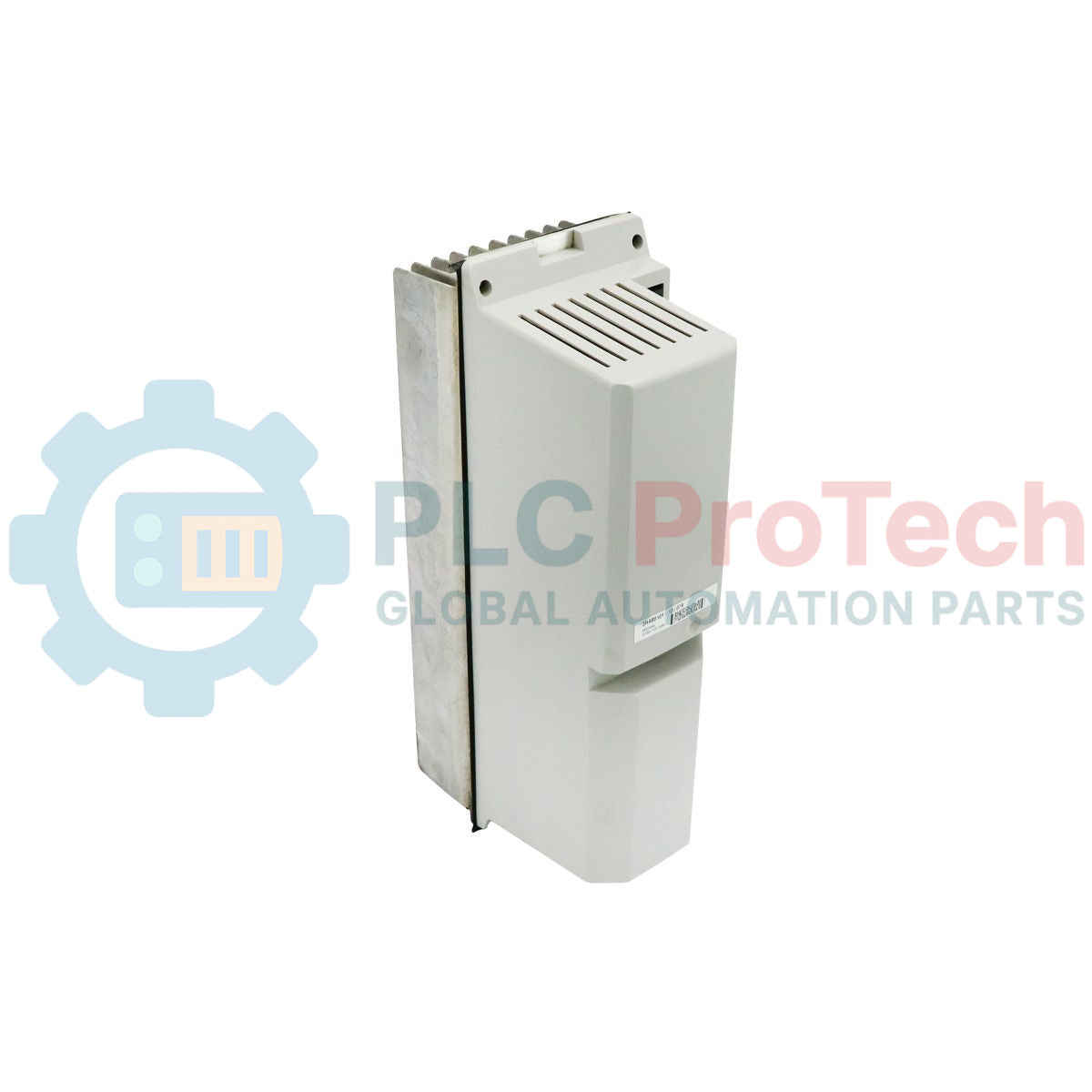

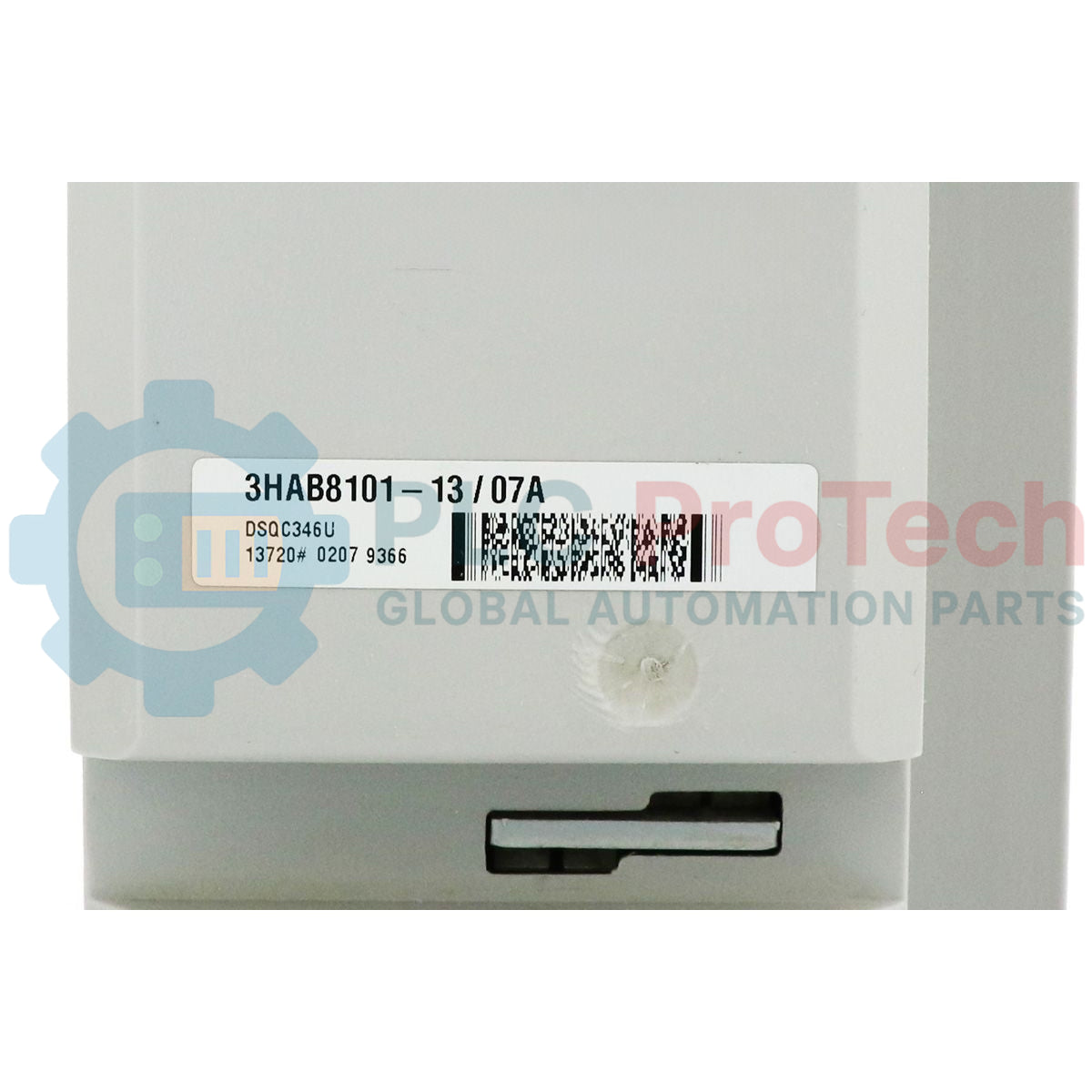

Unità di azionamento ABB 3HAB8101-13/07A | DSQC 346U | ricambio per robot S4C

Panoramica del prodotto

 DSQC 346U (3HAB8101-13/07A) è un modulo di azionamento di potenza ad alte prestazioni, progettato specificamente per le serie di controllori per robot industriali ABB S4C e S4C+. In quanto variante critica "GU" (General Unit), questa unità di azionamento è responsabile della commutazione di precisione e del controllo della coppia dei servomotori CA del robot. Utilizzato principalmente in applicazioni ad alto ciclo di lavoro, come la saldatura a punti automobilistica, la movimentazione di materiali pesanti e le operazioni di fonderia, il DSQC 346U (3HAB8101-13/07A) fornisce la robusta regolazione della corrente necessaria per la rapida accelerazione e decelerazione degli assi. Grazie alla dissipazione termica avanzata e alla commutazione IGBT ad alta velocità, questa unità garantisce la precisione del percorso e la stabilità del sistema, riducendo direttamente le vibrazioni meccaniche e prevenendo costosi tempi di inattività della produzione nelle celle sincronizzate con più robot.

Configurazione tecnica

L'architettura del DSQC346U è progettata per l'integrazione modulare nel rack di azionamento del controllore. Funziona come uno stadio di potenza intelligente che riceve segnali di comando a bassa tensione e li converte in uscite PWM (modulazione a larghezza d'impulso) ad alta frequenza per gli assi del robot. L'unità dispone di protezioni hardware integrate, tra cui il rilevamento della sovracorrente, il rilevamento dei cortocircuiti e il monitoraggio della tensione del bus CC, per proteggere sia il controllore sia gli avvolgimenti del motore. La designazione "U" indica il ruolo dell'unità come azionamento universalmente compatibile nella classe di potenza designata, consentendo una sostituzione senza interruzioni nelle stringhe di azionamento S4C+ standard. Il firmware interno è ottimizzato per gestire carichi a elevata inerzia, garantendo che il robot mantenga la precisione programmata anche in condizioni di carico utile massimo.

Specifiche tecniche

Domande frequenti tecniche

Il DSQC 346U può essere utilizzato come sostituzione diretta di altre varianti del DSQC 346?

Sebbene la serie sia simile, il 3HAB8101-13/07A è un tipo "GU" (General Unit). È necessario verificare che la configurazione dell'azionamento nei parametri di sistema del robot (file MOC) corrisponda alla potenza nominale della variante GU, per evitare errori di commutazione o guasti "Drive Unit Mismatch".

Qual è il significato del codice sostitutivo CS-4003?

CS-4003 è il codice ufficiale del ricambio di assistenza ABB utilizzato per la logistica e i programmi di sostituzione. Indica che il 3HAB8101-13/07A soddisfa tutte le specifiche di fabbrica attuali per la sostituzione sul campo nei sistemi legacy della serie S4.

Questa unità di azionamento richiede una calibrazione manuale dopo l'installazione?

Dopo la sostituzione di un DSQC 346U, in genere è necessario eseguire un "controllo della commutazione" o la calibrazione degli assi, per garantire che la posizione assoluta del motore sia perfettamente allineata con l'uscita di fase del nuovo stadio di azionamento, mantenendo la precisione del TCP (punto centrale dell'utensile) del robot.

Guida all'ingegneria e all'installazione

• Sicurezza del bus CC: prima di rimuovere il DSQC 346U, attendere almeno 7 minuti dopo aver spento il controllore. I condensatori interni immagazzinano energia CC ad alta tensione, che può causare scosse letali o archi elettrici nell'hardware se l'unità viene scollegata troppo presto. Verificare sempre con un multimetro che la tensione del bus sia inferiore a 50 VCC.

• Coppia e connettività: durante il montaggio dell'azionamento nel rack, assicurarsi che i connettori del backplane siano perfettamente allineati. Utilizzare un cacciavite con controllo della coppia per i collegamenti ai terminali, così da prevenire il surriscaldamento localizzato; i collegamenti allentati sono la causa principale degli allarmi "Phase Loss" e della carbonizzazione superficiale sul PCB.

• Integrità del flusso d'aria: considerati il peso di 4.2 kg e l'elevata densità di potenza, l'unità dipende fortemente dal sistema di raffreddamento dell'armadio. Ispezionare le ventole interne e le alette del dissipatore per verificare l'eventuale accumulo di polvere. Il surriscaldamento provocherà la limitazione termica degli IGBT, causando errori intermittenti "Soft-Stop" degli assi.

• Protocollo ESD: questa unità contiene circuiti di controllo sensibili basati su CMOS. Durante la sostituzione, i tecnici devono utilizzare un braccialetto antistatico ESD collegato a terra, per prevenire danni elettrostatici latenti che potrebbero causare un comportamento imprevedibile dell'azionamento anche settimane dopo l'installazione.
