ABB 64635875 FS450R12KE3/AGDR-61C Kit modulo IGBT S

Panoramica del prodotto

Il 64635875 è un gruppo di commutazione a transistor bipolare a gate isolato (IGBT) ad alta potenza, prodotto da ABB per la gamma premium di ACS800 serie di convertitori di frequenza industriali. Agendo come blocco inverter di fase centrale all'interno del sistema di azionamento, questo kit di moduli gestisce i rapidi cicli di conversione della potenza a modulazione della larghezza d'impulso (PWM) per ottenere un controllo vettoriale preciso della velocità in condizioni di carico variabili. I settori dell'automazione industriale ad alta intensità, come i mulini minerari per impieghi gravosi, le infrastrutture per il trattamento delle acque da diversi megawatt, gli impianti di estrusione dei metalli e i sistemi di controllo dei propulsori marini, si affidano alla 64635875 per mantenere profili di coppia del motore stabili. Passando dalla tradizionale pasta termica liquida alla tecnologia a foglio di grafite in materiale di interfaccia termica (TIM) ad alta durata , questo kit di progettazione aggiornato garantisce una dissipazione del calore stabile e duratura. Questo aggiornamento previene la fuga termica localizzata dei semiconduttori, limita gli squilibri di fase e riduce i tempi di fermo della produzione non programmati in ambienti produttivi soggetti a cicli gravosi.

Architettura tecnica e miglioramenti termici

La disposizione strutturale, la combinazione con il driver del gate integrato e i componenti migliorati del substrato termico del 64635875 Il kit del modulo offre una maggiore densità di potenza e sicurezza elettrica.

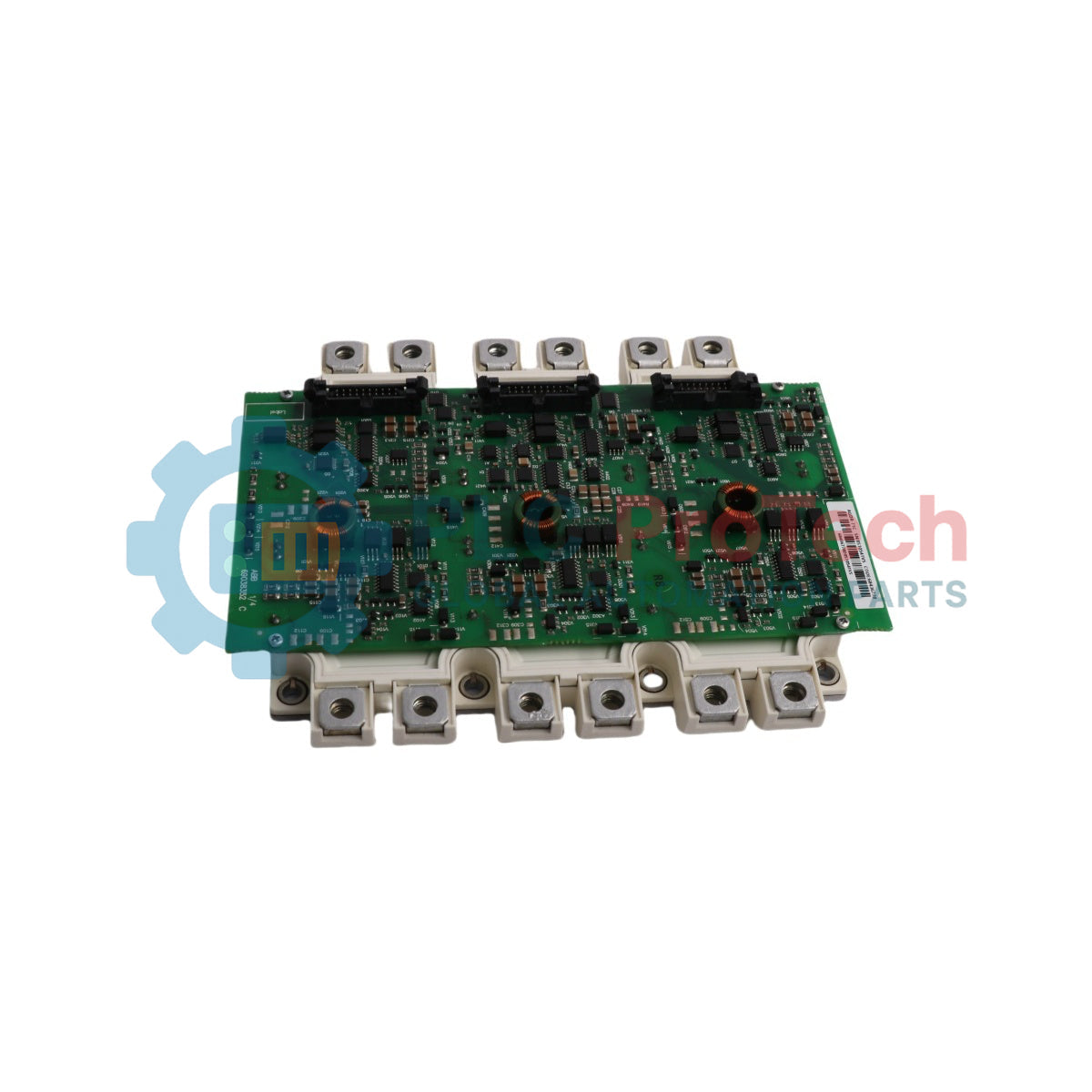

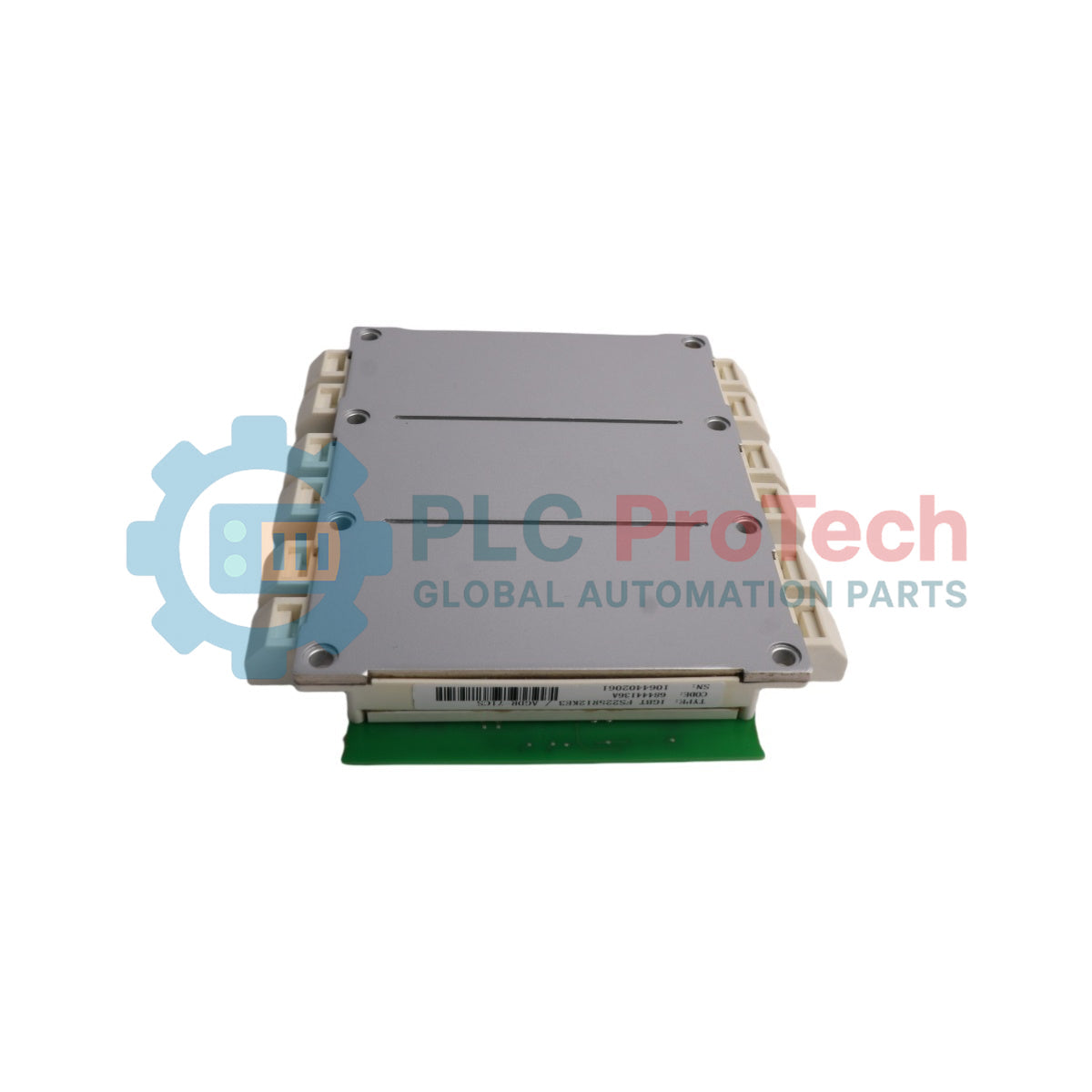

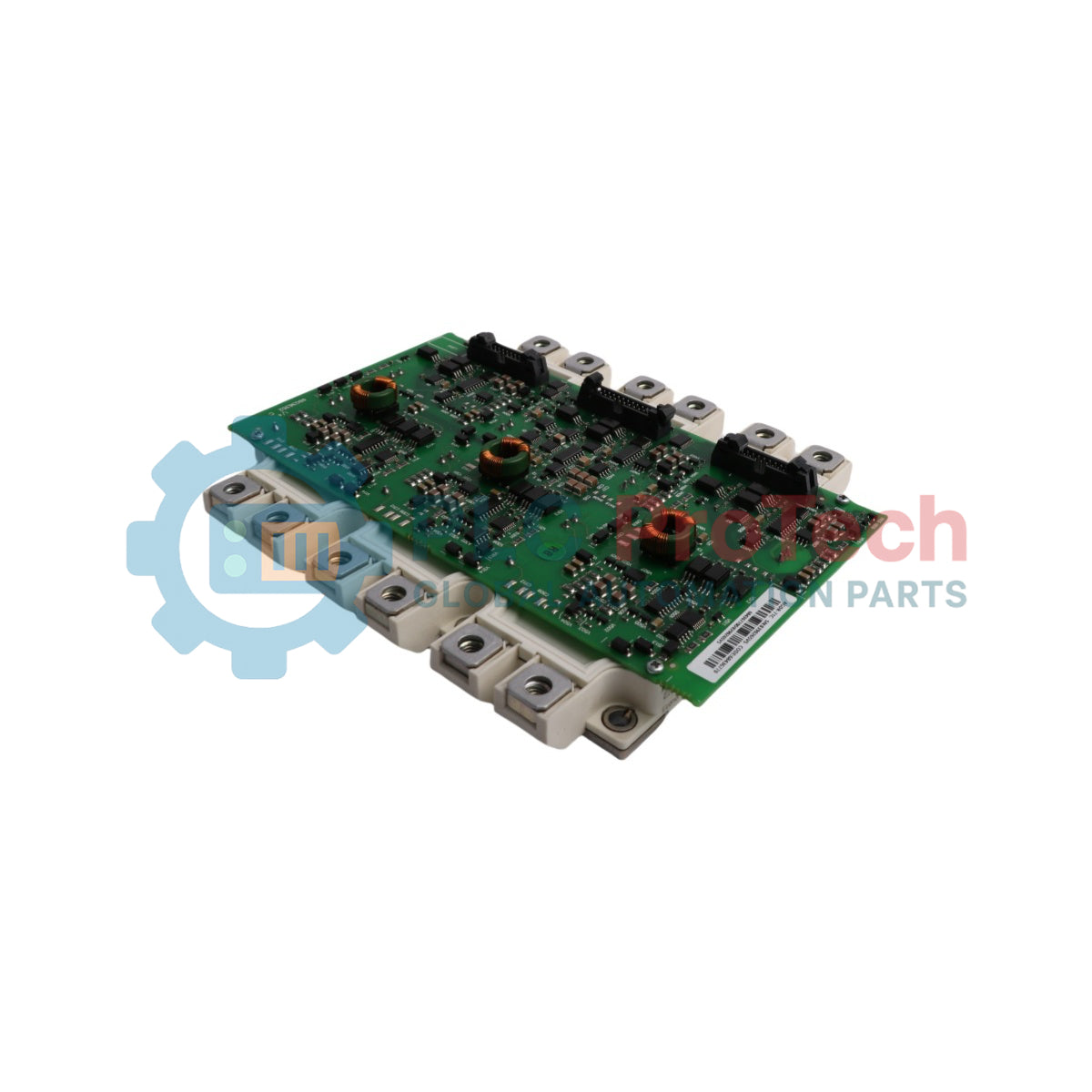

• Integrazione IGBT EconoPACK+: Presenta una robusta struttura EconoPACK+ che alloggia un array di semiconduttori FS450R12KE3 ad alta corrente, accoppiato direttamente a un circuito driver del gate integrato AGDR-61C S.
• Tecnologia avanzata delle lamine TIM: Sostituisce la pasta termica tradizionale, disordinata, con fogli di grafite pretagliati (lamine TIM) per favorire un trasferimento ottimizzato del calore dai chip al silicio alle alette di raffreddamento in alluminio.
• Resistenza al funzionamento ciclico: I fogli di grafite allo stato solido resistono ai fenomeni di essiccazione e di fuoriuscita sotto forti variazioni di temperatura, mantenendo un percorso termico costante durante lunghi cicli operativi.
• Integrazione flessibile per le riparazioni: La piattaforma aggiornata con lamina TIM consente agli ingegneri di combinare componenti montati con pasta e componenti montati con lamina all'interno dello stesso telaio dell'azionamento o di configurazioni multi-azionamento R8i collegate in parallelo.

Standard e pesi delle prestazioni tecniche

Manutenzione dei semiconduttori di potenza e domande frequenti

Un componente più vecchio lubrificato con grasso può funzionare insieme a questo kit aggiornato con foglio TIM?Sì. Le linee guida hardware di ABB stabiliscono esplicitamente che i tecnici possono utilizzare una combinazione di moduli IGBT più vecchi con grasso termico standard insieme a kit più recenti dotati di fogli TIM. Questa compatibilità incrociata si applica sia ai singoli blocchi inverter sia ai grandi array di moduli di potenza R8i collegati in parallelo.

Perché il tubetto di grasso termico è stato rimosso da questo kit di fabbrica aggiornato?Nell’ambito di un aggiornamento tecnico, ABB ha aggiornato questi kit di ricambi includendo fogli TIM in grafite pretagliati al posto dei tradizionali composti liquidi. I fogli di grafite semplificano l’installazione sul campo, eliminano errori come l’applicazione di strati di grasso non uniformi e garantiscono un trasferimento di calore più duraturo nel lungo periodo.

Quali sono le implicazioni sul ciclo di vita dell’utilizzo di fogli TIM nei sistemi di azionamento a ciclo continuo?La tecnologia dei fogli TIM offre un notevole aumento della durata nei profili di carico ciclico ad alta frequenza. A differenza del grasso termico standard a base di silicone, che tende a degradarsi, migrare o fuoriuscire durante i cicli di espansione termica, il foglio di grafite mantiene la propria forma strutturale, prevenendo guasti prematuri dei semiconduttori causati da punti caldi.

Guida tecnica e all’installazione

• Pulizia della superficie del dissipatore e verifica dell’allineamento:Prima di montare il nuovo kit del modulo, pulire accuratamente la superficie del dissipatore per rimuovere ogni traccia di vecchio grasso termico, ossidazione o detriti. Utilizzare un solvente che non lasci residui, come l’alcol isopropilico, insieme a panni privi di lanugine. Eventuali particelle intrappolate tra la superficie di raffreddamento in alluminio e il foglio TIM liscio possono deformare il substrato del modulo, causando picchi di calore localizzati e danni strutturali.

• Posizionamento del foglio TIM e allineamento dei connettori:Posizionare con cautela il foglio di grafite sull’area pulita del dissipatore prima di collocare l’alloggiamento del pesante modulo EconoPACK+. Allineare perfettamente i fori di montaggio senza far scorrere il modulo avanti e indietro sulla lamiera, poiché ciò può strappare il materiale in grafite. Consultare il manuale di istruzioni incluso nel kit di ricambi per conoscere gli specifici valori di coppia richiesti per i bulloni, da applicare in più fasi secondo uno schema incrociato, così da sigillare uniformemente l’assemblaggio.

• Verifica dei segnali del driver di gate e collaudo delle sbarre:Una volta fissato il modulo, verificare che la scheda driver di gate AGDR-61C S si colleghi correttamente al cablaggio in fibra ottica o a cavo piatto proveniente dal controller principale dell’azionamento. Verificare che tutti i bulloni delle sbarre di potenza ad alta corrente siano serrati correttamente alla coppia prescritta per evitare una resistenza di contatto, che può generare un pericoloso eccesso di calore sotto carichi elevati.
