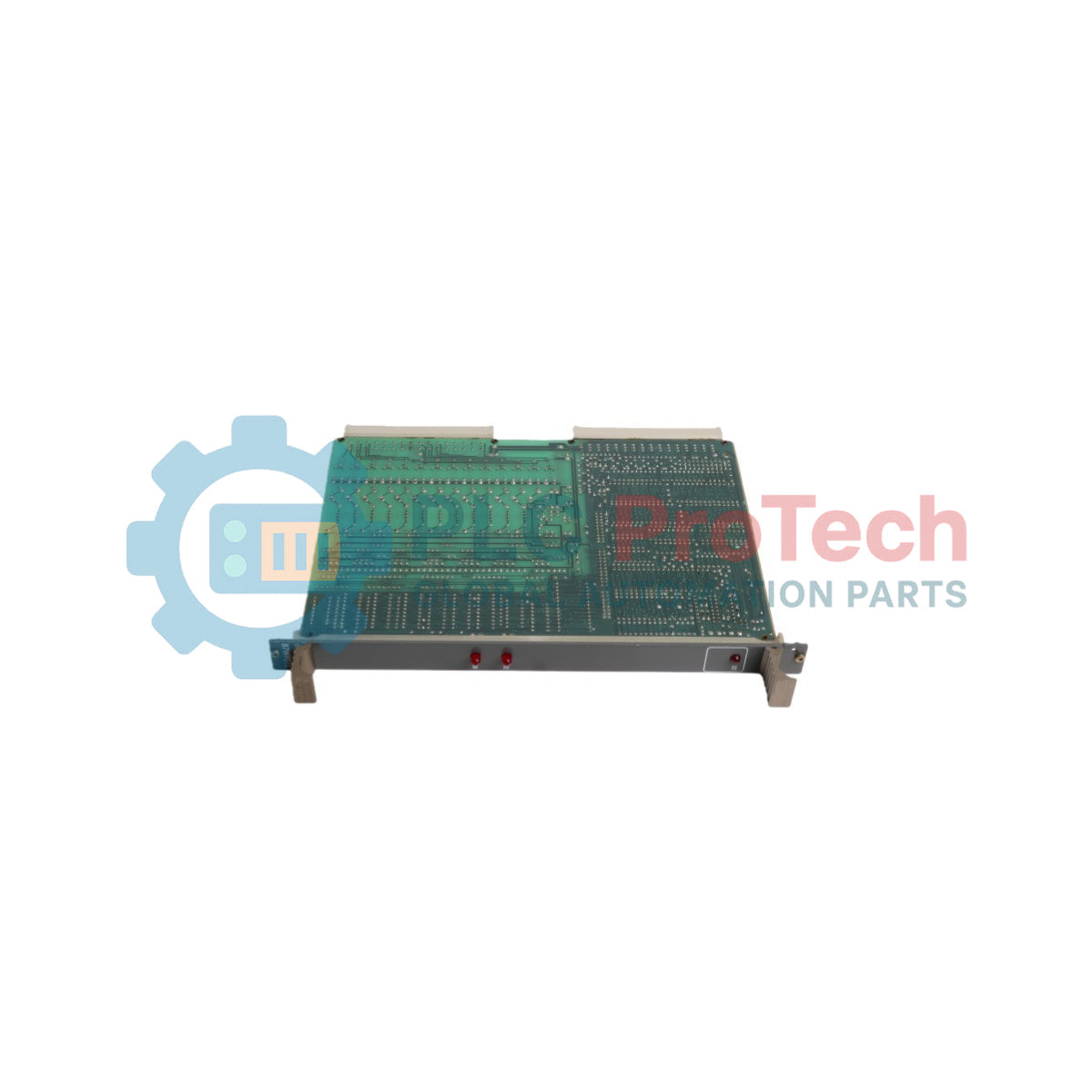

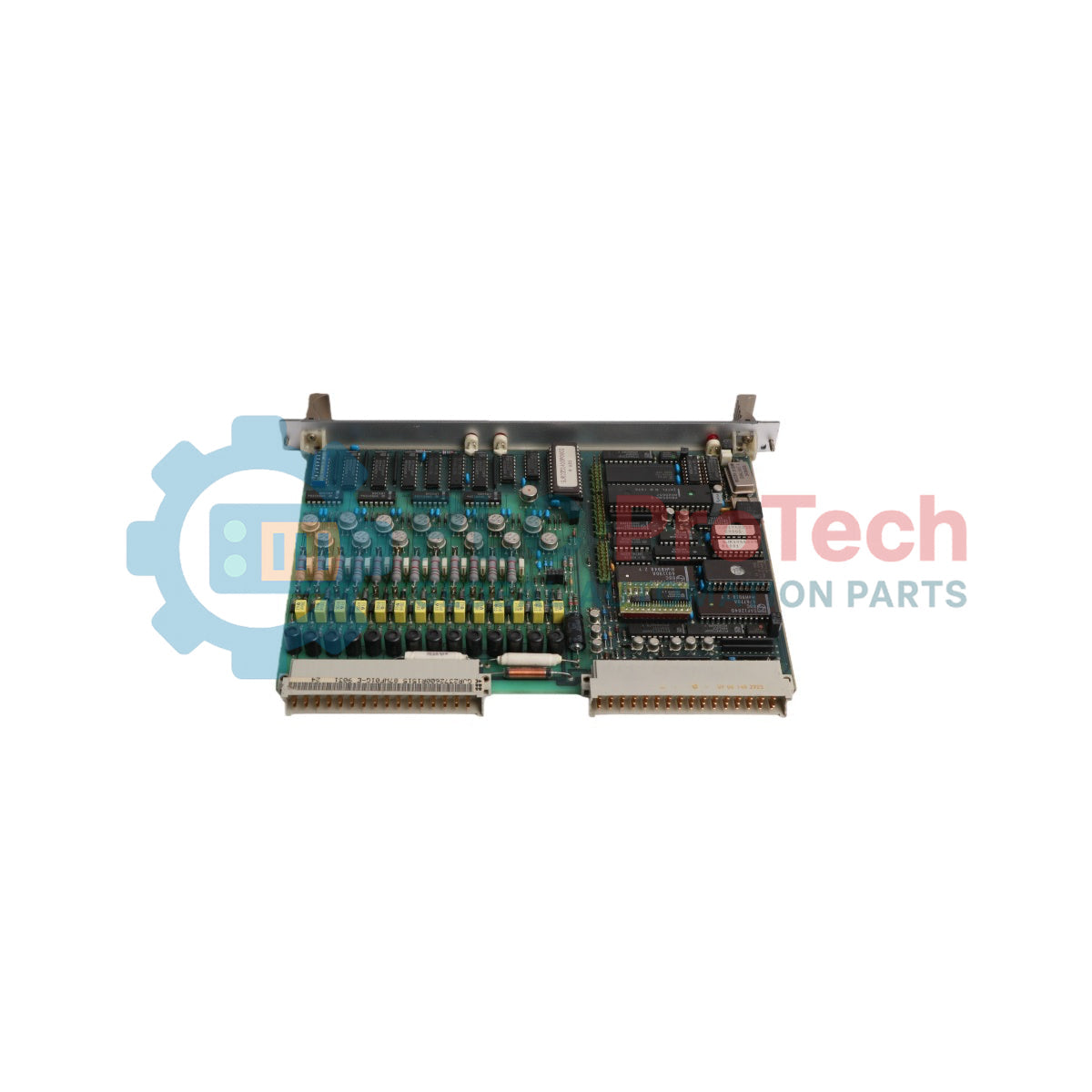

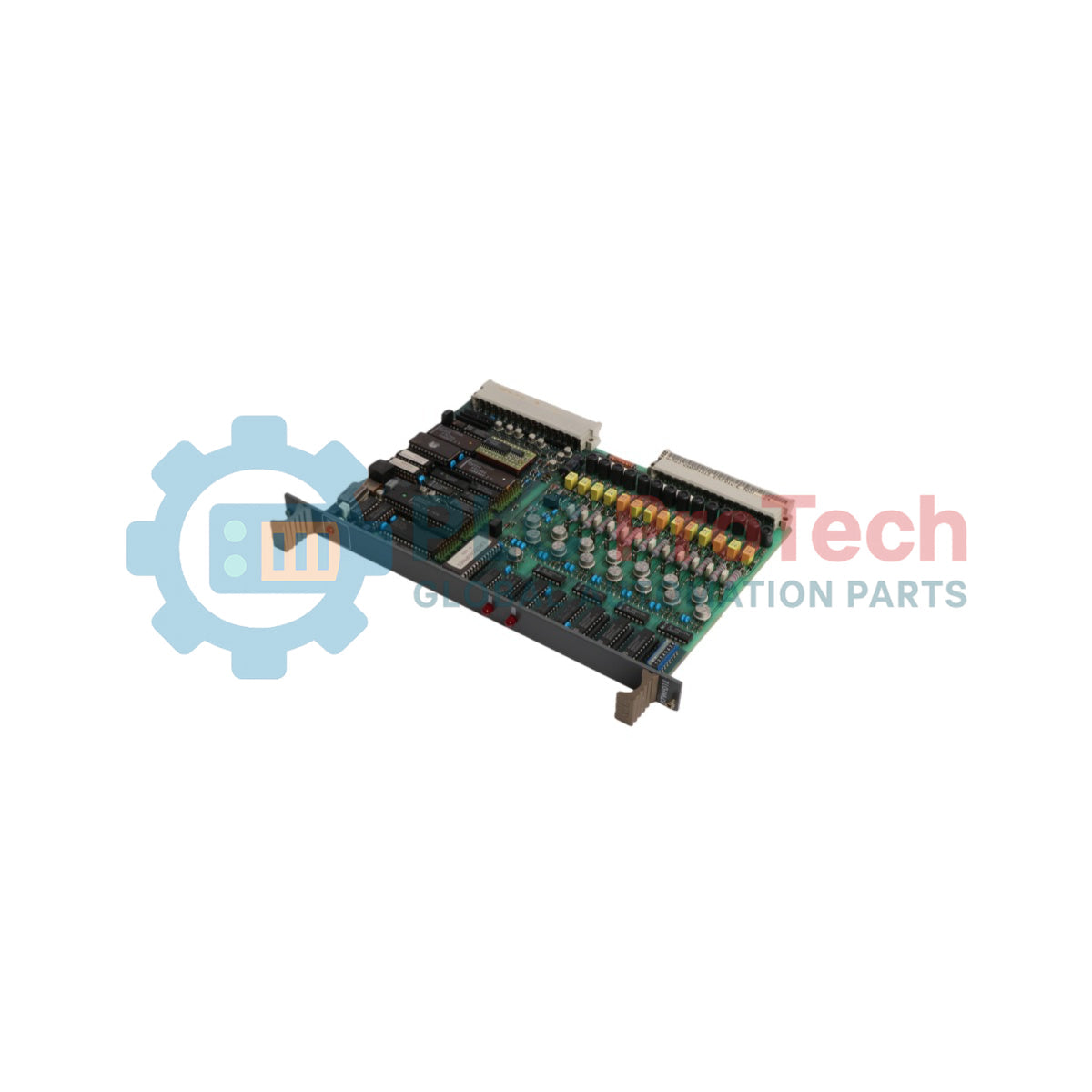

ABB 88QT03C-E GJR2374500R2111 Modulo accoppiatore bus PROCONTROL P

Descrizione

ABB 88QT03C-E GJR2374500R2111 è un modulo accoppiatore del bus progettato per l'elaborazione dei segnali e l'interfacciamento del bus all'interno del sistema di controllo distribuito PROCONTROL P di ABB (BBC). Alimentato a 24 V CC, questo modulo a doppia scheda funge da ponte di comunicazione essenziale tra le stazioni di ingresso/uscita e la rete del bus centrale del sistema PROCONTROL.

Basato su un'architettura a doppia scheda a circuito stampato, ABB 88QT03C-E GJR2374500R2111 gestisce la trasmissione dati ad alta velocità e lo scambio ciclico dei segnali. Il modulo dispone di un'interfaccia RS-485 integrata che funziona a 1 MBaud per comunicare con l'hardware remoto di accoppiamento del bus, supportando l'elaborazione passiva dei segnali differenziali e collegamenti via cavo dedicati per configurazioni con più armadi.

Progettato per gli ambienti più impegnativi della generazione di energia e dell'automazione industriale, ABB 88QT03C-E GJR2374500R2111 integra l'autodiagnostica ciclica del firmware. Le funzioni di monitoraggio interne includono la verifica tramite doppio microprocessore, la protezione dei dati mediante bit di parità, il monitoraggio del tempo di assorbimento dei telegrammi del bus della stazione e la registrazione dei segnali di disturbo esterni, per mantenere ininterrotta la disponibilità del sistema di controllo.

Caratteristiche

• Integrazione nel sistema PROCONTROL P: Collega direttamente le stazioni di ingresso/uscita al bus della stazione per la trasmissione ciclica dei dati e la diagnostica del sistema.
• Porta di comunicazione RS-485: Funziona a 1 MBaud su linee differenziali RS-485 per un'interconnessione affidabile tra i moduli di accoppiamento.
• Architettura diagnostica integrata: Dispone di verifica reciproca tramite doppio microprocessore, protezione mediante bit di parità e monitoraggio automatico del tempo di assorbimento dei telegrammi.
• Segnalazioni LED del pannello frontale: Include indicatori di stato dedicati per il disturbo generale (ST), il disturbo della stazione I/O (STEA), la modalità di simulazione (SIM) e la partecipazione al trasferimento dati (EAVE).
• Commutatori per la configurazione hardware: Dotato di commutatori DIP (S1) e ponticelli integrati per impostare gli stati di sicurezza delle uscite, i tempi di risposta dell'elaborazione degli eventi e le modalità di cablaggio degli armadi.

Applicazioni

• Automazione delle centrali elettriche: Interfacciamento dei rack I/O di processo remoti con le reti centrali di controllo delle turbine e delle caldaie PROCONTROL P.
• Sistemi di controllo distribuito industriale (DCS): Accoppiamento dei segnali del bus delle stazioni I/O locali nelle configurazioni con più armadi.

Specifiche tecniche

Generale

Elettrica

Comunicazione

Condizioni ambientali e immunità

Meccanica

Collegamenti / Interfacce

Linee guida per l’installazione

1. Scollegamento dell’alimentazione: disinserire l’alimentazione a 24 V DC del quadro PROCONTROL o del subrack interessato prima di inserire o rimuovere il modulo.
2. Sicurezza ESD: durante la manipolazione, indossare un braccialetto antistatico collegato alla terra del quadro per proteggere i componenti elettronici.
3. Impostazione dei ponticelli e degli interruttori DIP: verificare le impostazioni dei contatti dell’interruttore DIP S1 (per l’uscita dell’ultimo valore valido o del valore zero in caso di guasto) e i ponticelli di configurazione prima di inserire la scheda nello slot del rack.
4. Inserimento della scheda: allineare uniformemente la scheda doppia alle guide del subrack e spingere con decisione finché i connettori X11 e X21 siano completamente inseriti nelle prese del backplane.
5. Collegamento dei cavi del bus: collegare i cavi di interfaccia appropriati (come 89IK01 o 89IK10) ai relativi morsetti o alle unità isolatrici del bus (70BT01).

Configurazione e messa in servizio

• Inizializzazione EEPROM: all’accensione iniziale, i parametri utente e gli elenchi degli indirizzi vengono trasferiti dalla EEPROM alla RAM principale tramite gli strumenti di programmazione PDDS.
• Verifica diagnostica: monitorare i LED del pannello frontale durante l’avvio: STEA lampeggiante per circa 4 secondi indica il caricamento della RAM. EAVE verde fisso indica la partecipazione attiva al trasferimento dei dati.
