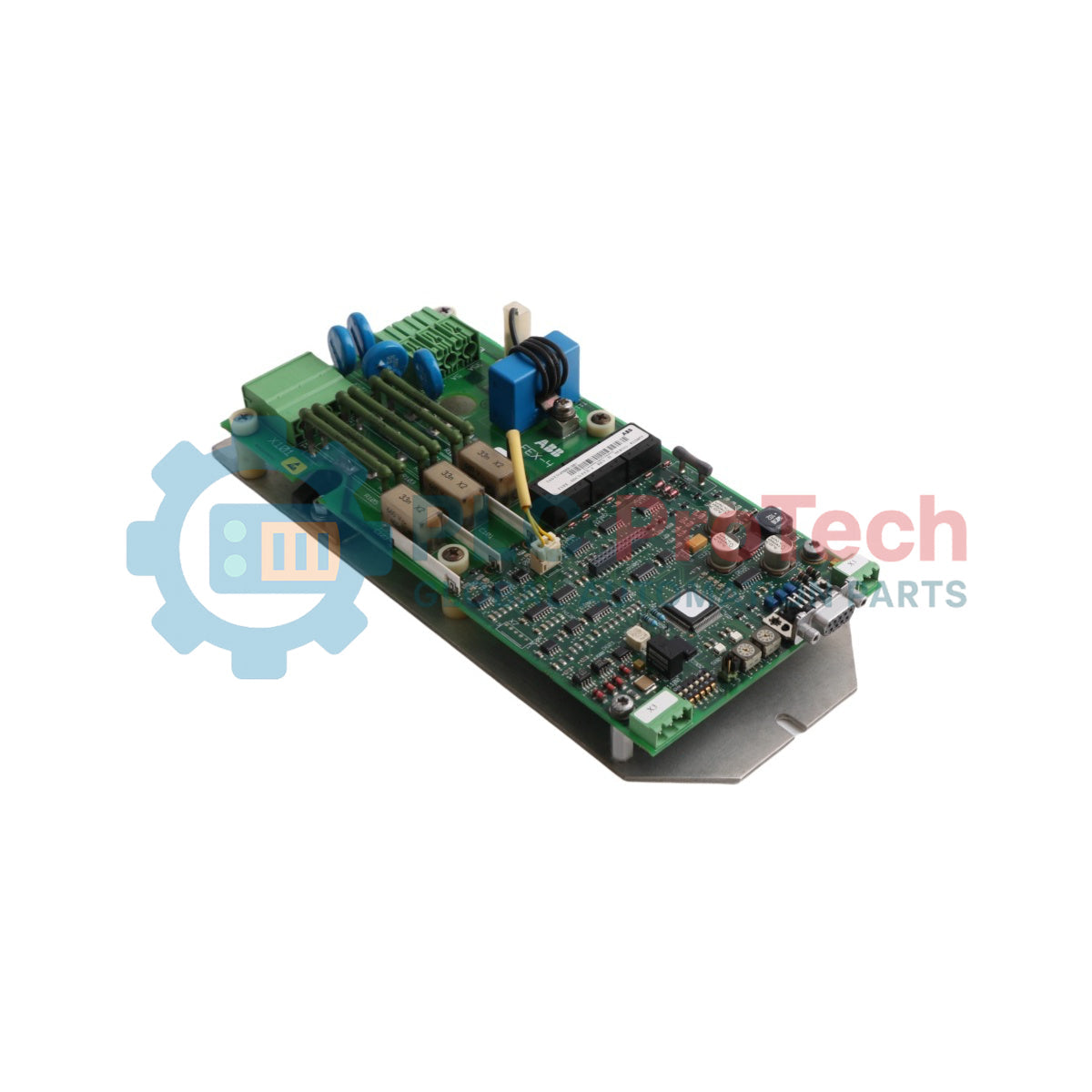

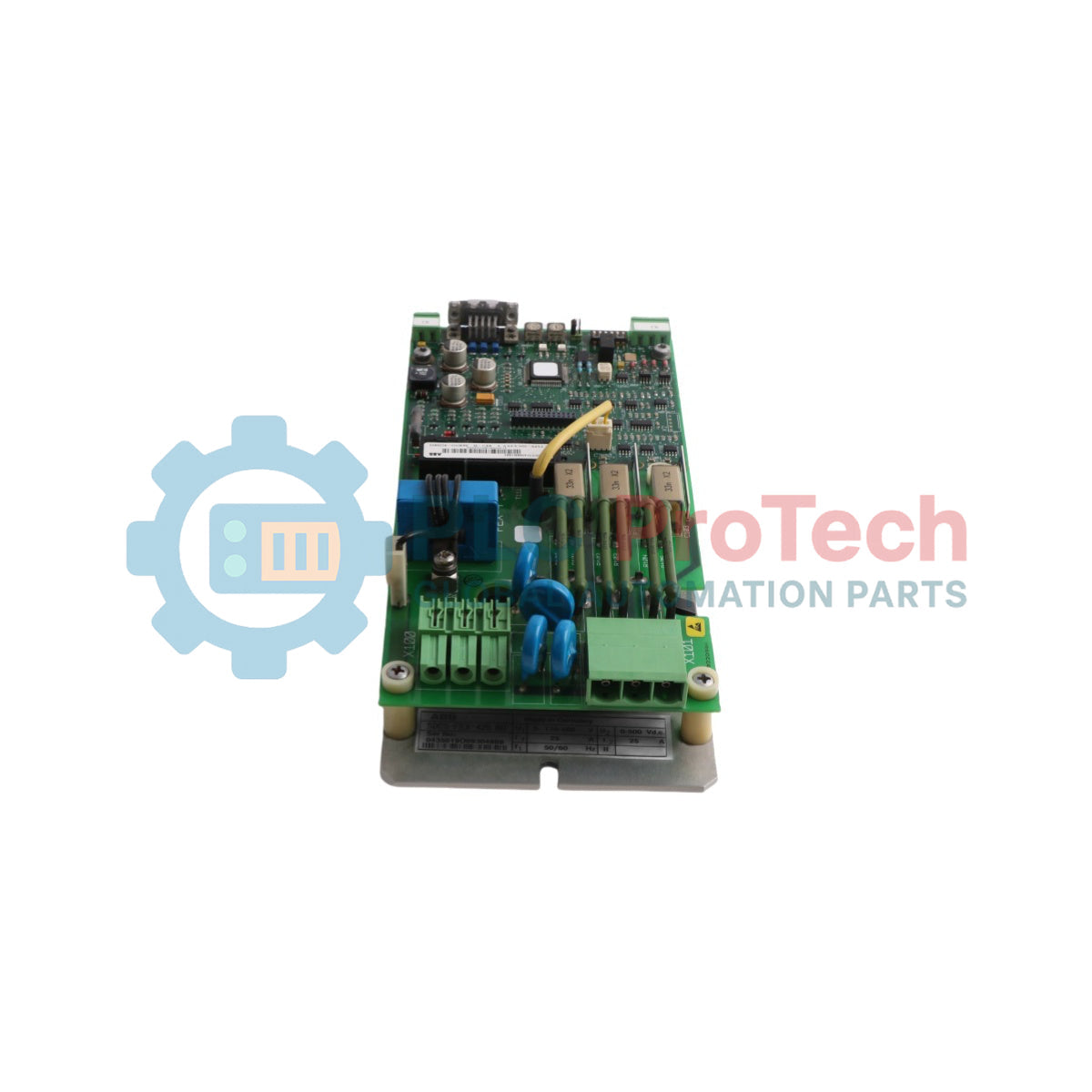

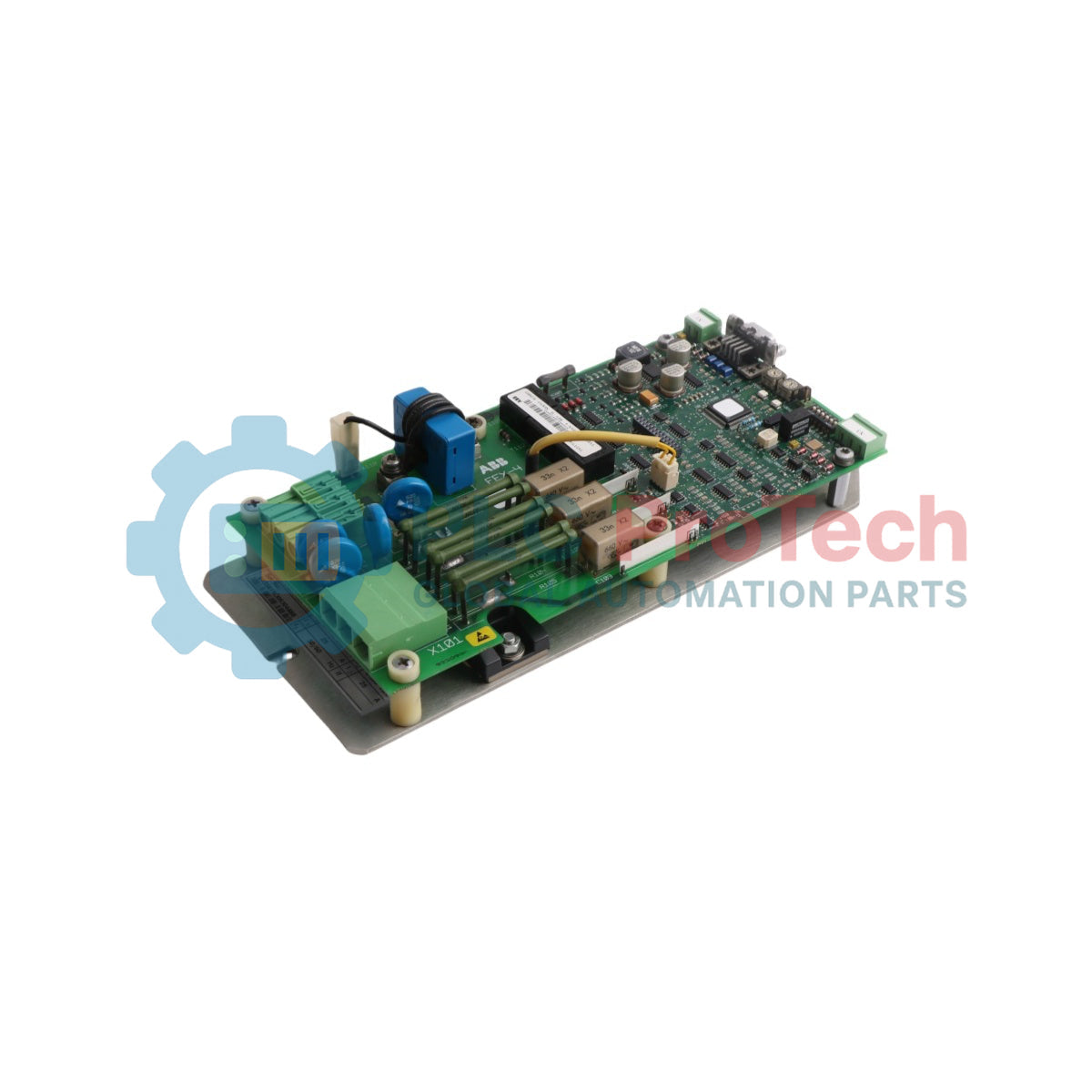

ABB SDCS-FEX-425-INT 3ADT209022R0001 Modulo eccitatore di campo integrato DCS880

Panoramica ingegneristica

L’SDCS-FEX-425-INT ABB (ID prodotto: 3ADT209022R0001) è un modulo industriale interno di eccitazione del campo progettato esclusivamente per gli azionamenti industriali in corrente continua della serie DCS880-S. Operando nei circuiti critici di controllo della coppia e della velocità dei grandi motori in corrente continua, questa unità fornisce una regolazione precisa della corrente di campo fino a 25 A. In settori pesanti come l’estrazione di aggregati, i laminatoi metallurgici e i sistemi di propulsione navale, un guasto nell’eccitazione del campo comporta rischi immediati di sovravelocità del motore o una perdita improvvisa di coppia. L’SDCS-FEX-425-INT si integra direttamente all’interno del telaio dell’azionamento, utilizzando un’alimentazione d’ingresso trifase da 500 V CA per fornire un controllo altamente reattivo del flusso elettromagnetico. Mantenendo stabile il controllo del campo durante variazioni instabili del carico, elimina i rischi di intervento per guasto dell’azionamento e riduce i tempi di fermo non programmati dell’impianto.

Infrastruttura hardware e configurazione principale

La topologia hardware di questo eccitatore di campo interno è ottimizzata per gli alloggiamenti degli azionamenti con telaio di dimensione A. Si interfaccia direttamente con l’unità di controllo principale dell’azionamento tramite il cavo di comunicazione ad alta velocità FEX-4-DSL da 0,54 m incluso, stabilendo un collegamento di sincronizzazione digitale a bassa latenza. Il modulo gestisce la conversione dell’alimentazione ad alta tensione tramite un ponte di potenza a stato solido integrato, convertendo direttamente l’alimentazione CA trifase in corrente di eccitazione CC regolata. Questo design interno elimina la necessità di ingombranti eccitatori di campo esterni, risparmiando spazio prezioso nell’armadio di controllo. Dispone di monitoraggio diretto della temperatura e di circuiti di feedback per il rilevamento della sovracorrente, trasmettendo diagnosi operative in tempo reale al controller principale per proteggere gli avvolgimenti del motore dalle condizioni di sovraccarico termico.

Specifiche tecniche complete

Diagnostica e domande frequenti per l’ingegneria sul campo

Questa unità può sostituire il modello precedente con numero 3ADT314500R1001?

Sì. L’SDCS-FEX-425-INT con ID prodotto 3ADT209022R0001 è la sostituzione ufficiale diretta e compatibile con i modelli precedenti del modulo 3ADT314500R1001. Si installa nella stessa identica posizione di montaggio meccanico e utilizza strutture di programmazione dei parametri identiche.

Cosa succede se il cavo FEX-4-DSL viene scollegato o danneggiato durante il funzionamento?

L’azionamento DCS880-S registrerà immediatamente un guasto di comunicazione del campo ed eseguirà una procedura di arresto di emergenza. Questa sequenza di sicurezza essenziale protegge il motore CC collegato da una perdita di campo, che altrimenti causerebbe una pericolosa sovravelocità meccanica e danni strutturali al motore.

Questo modulo interno richiede una configurazione separata dei parametri rispetto all’azionamento CC principale?

No. I parametri dell’eccitatore di campo sono integrati direttamente nel menu del firmware dell’azionamento principale DCS880. I tecnici di campo configurano i limiti di eccitazione, la corrente nominale di campo del motore e le procedure di autotuning tramite il pannello di controllo principale dell’azionamento o lo strumento software Drive Composer.

Messa in servizio sul campo e protocolli di sicurezza

• Disalimentazione del telaio: prima di installare o sostituire il modulo interno, scollegare tutte le alimentazioni primarie di linea CA trifase sia dai circuiti principali dell’armatura sia dai circuiti di campo. Attendere almeno 5 minuti per consentire ai condensatori del bus interno dell’azionamento di scaricarsi completamente fino a raggiungere livelli di tensione sicuri prima di aprire il coperchio del telaio di dimensione A.

• Instradamento del cavo di comunicazione DSL: collegare il cavo FEX-4-DSL da 0,54 m fornito tra la scheda dell’eccitatore interno e lo slot della scheda di controllo dell’azionamento principale. Instradare questo cavo lontano dalle barre di ingresso CA ad alta tensione e dai terminali di uscita CC all’interno del telaio, per ridurre al minimo le interferenze elettromagnetiche e la corruzione del segnale.

• Specifiche di coppia per i collegamenti elettrici: fissare gli ingressi di alimentazione CA e i cavi di uscita del campo del motore CC sulle morsettiere dell’eccitatore utilizzando capicorda crimpati. Serrare tutte le viti dei terminali di potenza alla coppia standard specificata dal produttore per le opzioni con telaio di dimensione A, garantendo un’interfaccia ad alta pressione e bassa resistenza, in grado di gestire un carico continuo di 25 A.

• Considerazioni sulla gestione termica: verificare che i passaggi dell’aria interna del telaio dell’azionamento siano privi di ostruzioni dovute a polvere o detriti. L’eccitazione del campo ad alta corrente genera calore localizzato; mantenere libero il flusso d’aria interno garantisce che i componenti semiconduttori di potenza rimangano entro i limiti ambientali ottimali da 0 a 55 °C.
