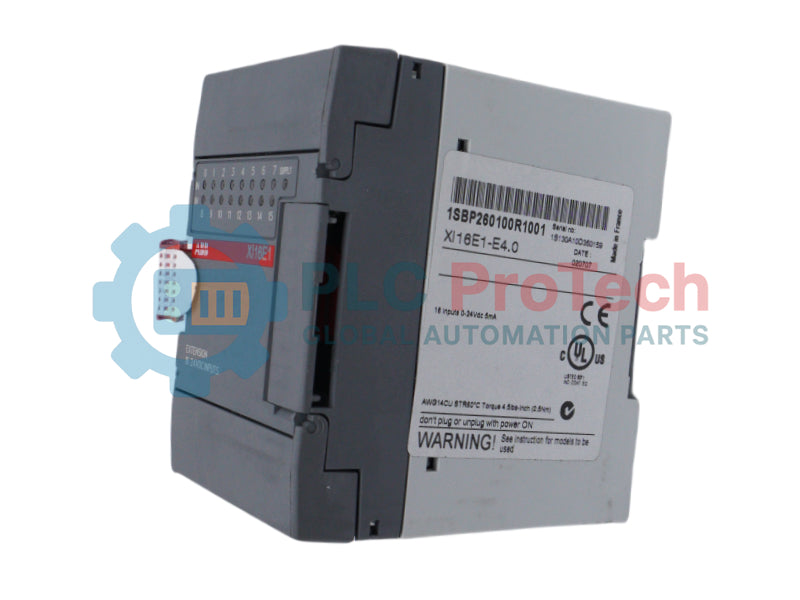

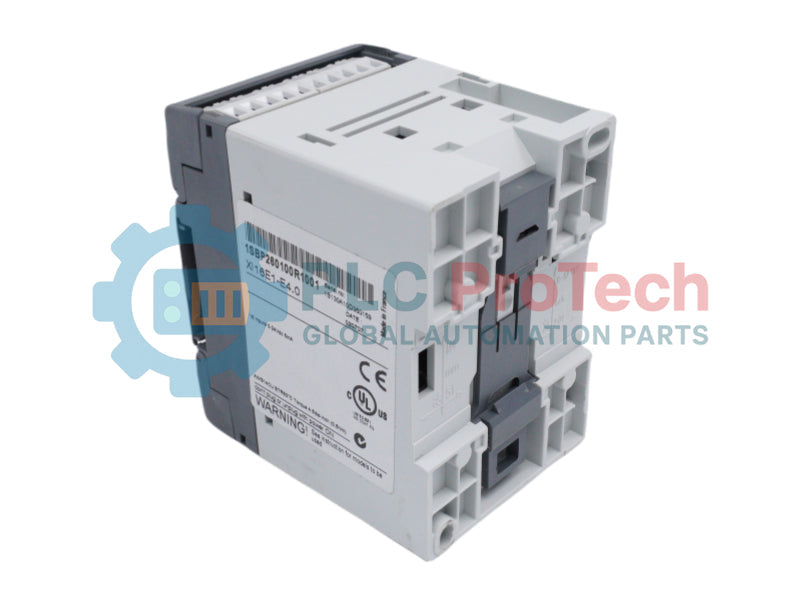

ABB Advant Controller 31 1SBP260100R1001 XI 16 E1 Estensione binaria

Descrizione

ABB 1SBP260100R1001 è un modulo di espansione binaria ad alte prestazioni XI 16 E1 (XI16E1), progettato per ampliare le capacità di ingresso della piattaforma di automazione AC 31. In qualità di nodo preciso per la raccolta dati, questo modulo dispone di 16 ingressi digitali isolati, dimensionati per 24 V c.c., che consentono un'elaborazione affidabile dei segnali provenienti dai sensori di campo standard. La separazione elettrica di 1500 V c.a. tra la logica elettronica interna e i canali di ingresso esterni protegge il controller master dalle sovratensioni industriali di modo comune e dalle forti interferenze. Operando perfettamente all'interno dell'architettura modulare della piattaforma AC 31, 1SBP260100R1001 trasferisce i segnali di campo tramite un bus locale sicuro collegato direttamente alle unità di elaborazione base centrali o remote. Questa architettura lo rende ideale per configurazioni di impianto distribuite su larga scala che richiedono una robusta raccolta di segnali digitali multicanale su lunghe distanze di cablaggio.

Caratteristiche

• 16 ingressi binari integrati e isolati elettricamente, dimensionati per segnali industriali di campo standard a 24 V c.c.
• Robusta architettura del circuito di segnale, che garantisce un isolamento galvanico di 1500 V c.a. per proteggere l'elettronica logica primaria.
• Architettura alimentata dal bus, che preleva nativamente l'alimentazione logica a 5 V dall'unità master di elaborazione centrale o dall'unità base remota collegata.
• Configurazione integrata con cavo piatto montato lateralmente, che consente il semplice collegamento in catena alle espansioni di ingresso/uscita adiacenti.
• Pannello chiaro per la visualizzazione dello stato, con LED dedicati montati frontalmente che indicano lo stato operativo fisico di ogni canale di ingresso.
• Formato compatto con disposizione universale per il montaggio, che supporta facilmente le guide DIN industriali standard o l'installazione diretta con viti su piastra posteriore.

Applicazioni

• Aggregazione dei segnali multipunto in linee automatiche di assemblaggio di contattori elettrici e linee di produzione di assi per pavimenti.
• Interfacciamento di sensori digitali ad alta densità in sistemi per la saldatura di tubi metallici strutturali pesanti e macchinari per la produzione di ceramica.
• Reti di segnalazione digitale remote per la gestione ambientale critica, la regolazione del clima nelle serre e i controller locali dell'umidità.
• Monitoraggio della logica distribuita in impianti di servizi decentralizzati, comprese stazioni municipali di trattamento delle acque e impianti di pompaggio.
• Segnalazione ausiliaria e monitoraggio dei contatti per sistemi di movimentazione dei materiali ad alta capacità, impianti di risalita e macchinari per l'energia eolica.

Informazioni per l'ordinazione

Le informazioni per l'ordinazione devono basarsi rigorosamente sulle evidenze; se non sono esplicitamente presenti nella fonte, ometterle completamente senza spiegazioni.

Specifiche tecniche

Collegamenti / Interfacce

Linee guida per l'installazione

• Requisito di interruzione dell'alimentazione: assicurarsi che tutte le alimentazioni a monte siano completamente disattivate prima di collegare o scollegare fisicamente il modulo, per evitare danni all'hardware interno.
• Adattamento del montaggio meccanico: fissare il dispositivo a una guida DIN da 35 mm utilizzando il fermo di supporto inferiore, oppure fissarlo a una piastra interna dell'armadio mediante viti da 4 mm (M4) inserite nei fori di montaggio integrati nella base.
• Spazio per la gestione termica: quando si installa l'hardware all'interno di un armadio di controllo, lasciare un volume libero sufficiente intorno ai limiti dell'unità per consentire una corretta dissipazione del calore e mantenere stabili i parametri di funzionamento.
• Cablaggio della tensione del sensore: collegare l'alimentazione esterna del circuito del sensore da 24 V c.c. direttamente ai morsetti di alimentazione superiori o inferiori; poiché questi morsetti sono collegati internamente, è necessario cablare un solo set di linee da 0 V e 24 V.
• Separazione dei cavi di segnale: instradare le linee di ingresso a bassa tensione da 24 V c.c. lontano dalle linee ad alta potenza da 230 V c.a. o dai cavi di dispositivi fortemente induttivi, per ridurre le interferenze elettromagnetiche incrociate.
• Coppia di serraggio dei morsetti: fissare tutti i collegamenti dei cavi di campo nei morsettiere a vite rimovibili utilizzando un cacciavite per morsetti, mantenendo una coppia di serraggio uniforme di esattamente 0,5 Nm.

Domande frequenti

Qual è il livello di tensione richiesto per i canali di ingresso binari?

Gli ingressi binari di questo modulo di espansione sono progettati per funzionare con una tensione nominale standard di 24 V c.c.

Come riceve questa scheda di espansione l'alimentazione interna per il funzionamento elettronico?

Il modulo è alimentato a 5 V c.c. direttamente tramite il collegamento al bus di comunicazione fornito dall'unità centrale o dalla base remota espandibile a cui è collegato.

Posso collegare questo modulo a un sistema in funzione mentre il controller principale è alimentato?

No, è necessario isolare completamente e disattivare l'alimentazione prima di collegare o scollegare qualsiasi modulo hardware di espansione, per evitare guasti al circuito.

Qual è il livello di sicurezza dielettrica tra gli ingressi e l'elettronica interna?

I canali di ingresso presentano un isolamento elettrico completo, nominale a 1500 V c.a., per impedire che i picchi di alta tensione penetrino nella logica di elaborazione centrale.

Quale tipo di connettore per il cablaggio può essere utilizzato per un cablaggio rapido su questo modello?

Il modulo è compatibile con connettori 07 ST 55 di tipo cage-clamp, che consentono un rapido inserimento dei cavi premendo con un cacciavite.

Come può un tecnico verificare rapidamente se uno specifico canale di ingresso binario è attivo?

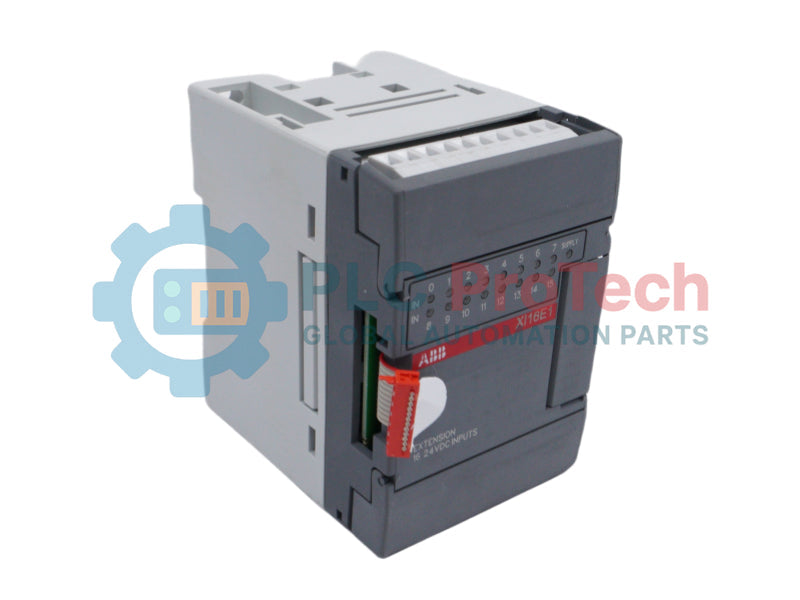

Il pannello frontale include un'area dedicata alla visualizzazione dello stato, in cui i LED locali si illuminano per visualizzare lo stato attivo di ciascun canale di ingresso.

Questo modulo hardware supporta il montaggio su una piastra interna dell'armadio?

Sì, può essere montato mediante fissaggio diretto con viti su piastra, utilizzando 4 viti M4 attraverso i fori integrati situati alla base dell'alloggiamento.

Qual è il peso base totale di una singola unità di espansione binaria?

Il modulo ha un peso netto dell'apparecchiatura, secondo i dati tecnici, di esattamente 220 g.

Quanti canali di ingresso totali fornisce una singola unità di espansione?

Ogni unità fornisce esattamente 16 canali di ingresso binari isolati per il monitoraggio dei segnali di campo industriali.

I terminali di alimentazione a 24 V c.c. superiore e inferiore sono separati o collegati?

I terminali a 0 V e 24 V c.c. su entrambi i morsettiere sono collegati internamente, richiedendo una sola connessione di alimentazione dall'alimentatore esterno dei sensori.
