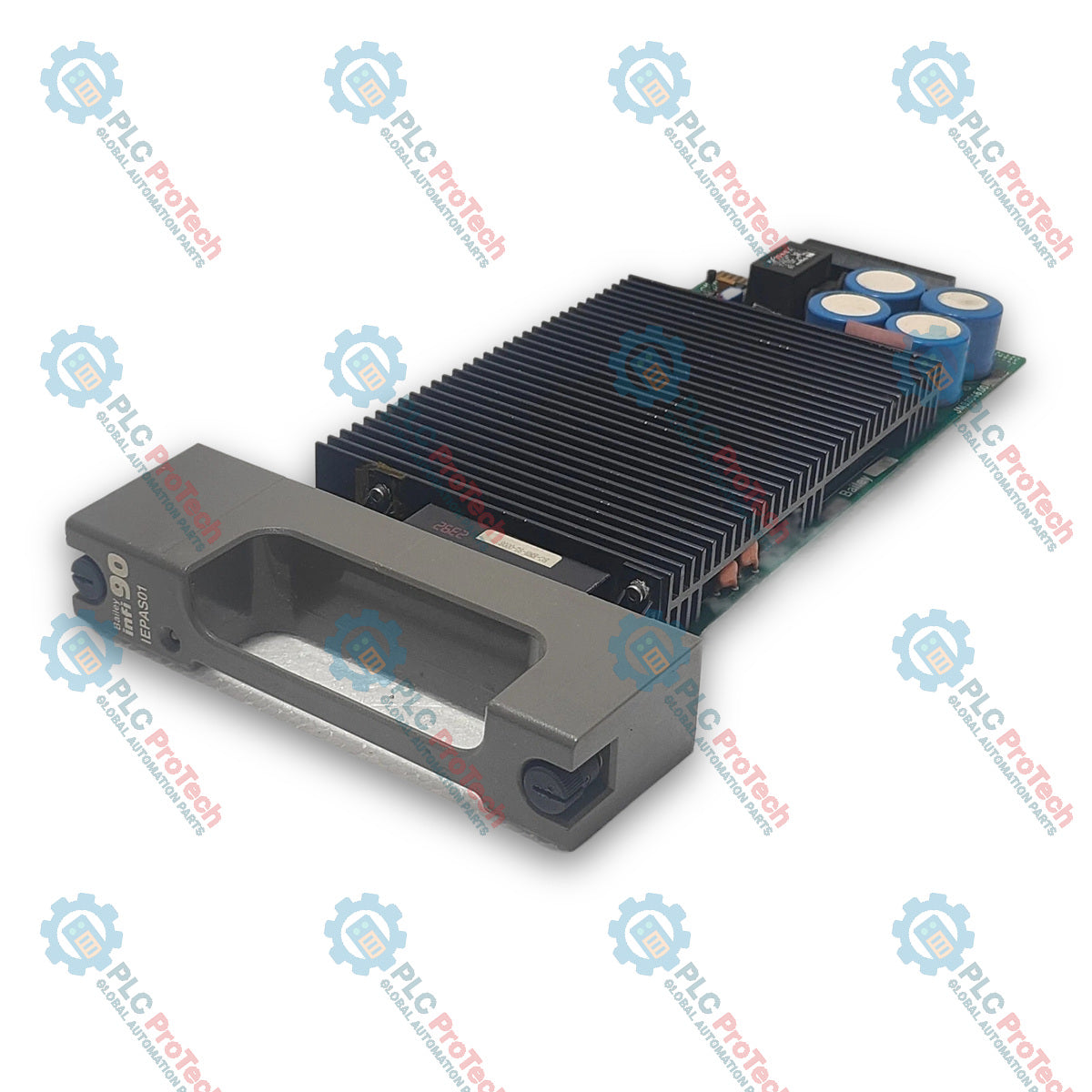

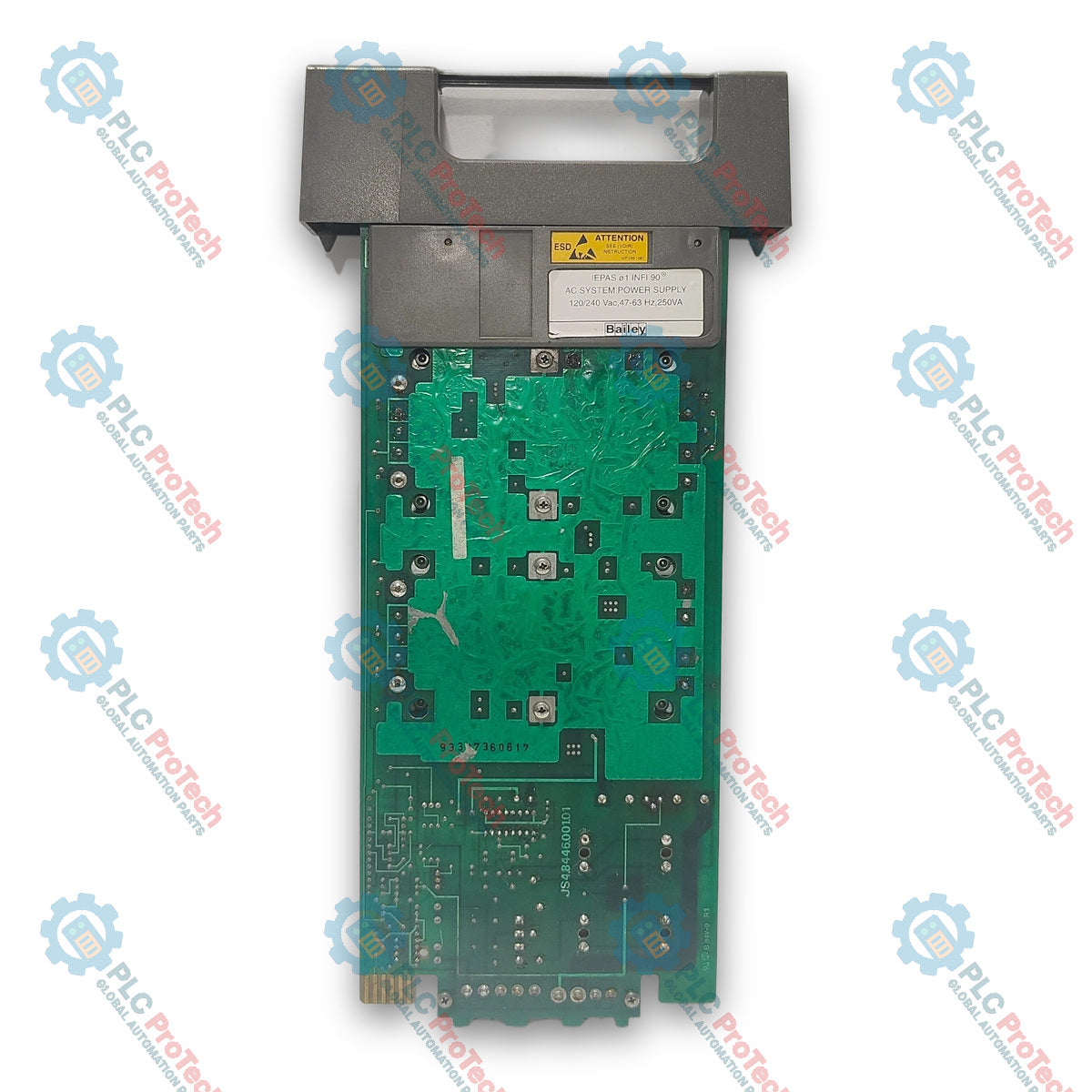

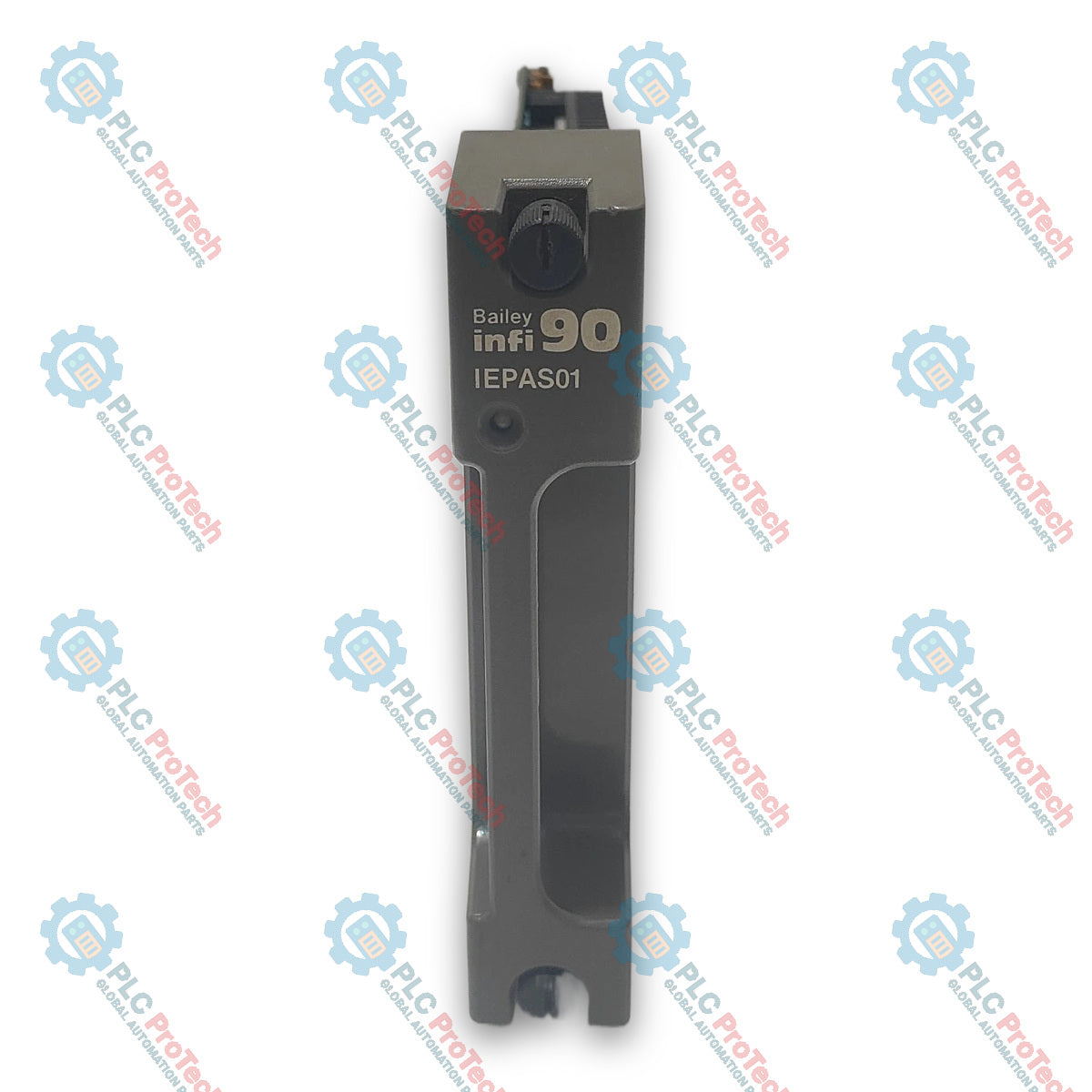

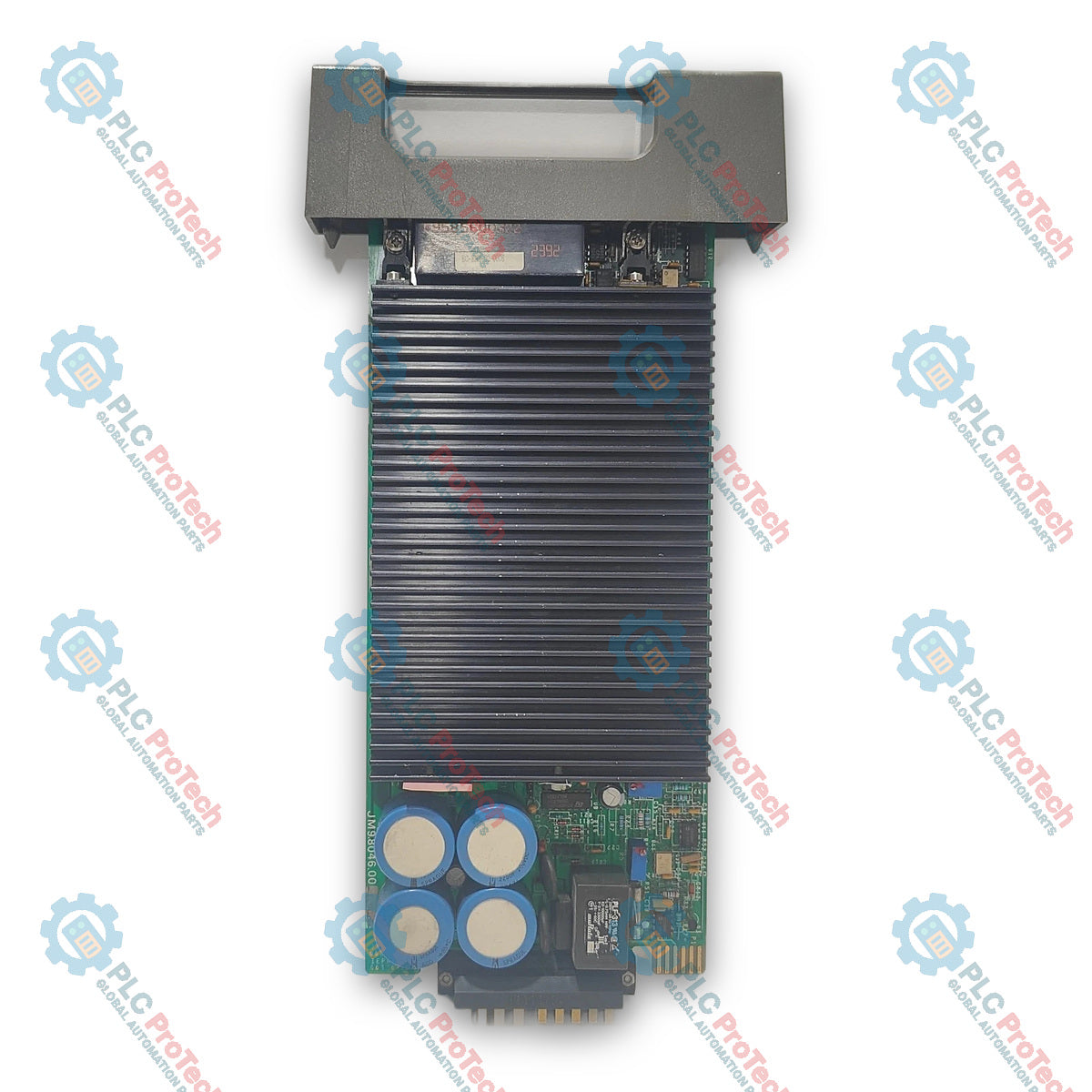

ABB Bailey IEPAS01 INFI 90 modulo di alimentazione CA del sistema

Descrizione

L'ABB Bailey IEPAS01 è un modulo di alimentazione CA del sistema per il Modular Power System INFI 90. Converte l'alimentazione di rete a 120/240 VCA nelle tensioni CC regolate richieste dai moduli di controllo del processo INFI 90.

L'IEPAS01 fornisce uscite +5 VCC, +15 VCC, -15 VCC e +24 VCC. Queste tensioni vengono distribuite attraverso il backplane dell'unità di montaggio del modulo e la struttura del bus CC ai moduli di controllo del processo installati.

Il modulo accetta un ingresso a 120 VCA o 240 VCA tramite una configurazione con ponticello. Bailey specifica una frequenza operativa da 47 a 63 Hz e una corrente d'ingresso massima di 1,6 A per modulo di alimentazione.

L'architettura di alimentazione INFI 90 supporta inoltre più moduli IEPAS01 funzionanti in parallelo. Ciò consente di installare moduli aggiuntivi per aumentare la capacità del sistema o ottenere una ridondanza N+1.

Caratteristiche

• Modulo di alimentazione CA del sistema INFI 90
• Converte l'ingresso a 120/240 VCA nell'alimentazione CC regolata del sistema
• Uscita di sistema a +5 VCC
• Uscita di sistema a +15 VCC
• Uscita di sistema a -15 VCC
• Uscita di sistema a +24 VCC
• Frequenza d'ingresso da 47 a 63 Hz
• Funzionamento a 120 VCA o 240 VCA configurabile tramite ponticello
• Funzionamento in parallelo con moduli di alimentazione aggiuntivi
• Supporta architetture di alimentazione ridondanti N+1
• Uscita di stato del modulo verso il sistema di monitoraggio dell'alimentazione INFI 90
• Tensioni di uscita impostate in fabbrica
• Si installa direttamente in un'unità di montaggio del modulo INFI 90
• Assemblaggio elettronico sensibile alle scariche elettrostatiche

Applicazioni

• Alimentazione dell'armadio del sistema INFI 90
• Distribuzione dell'alimentazione ai moduli di controllo del processo
• Manutenzione dei DCS Bailey legacy
• Architetture di alimentazione ridondanti per sistemi di controllo
• Sostituzione dei moduli IEPAS01 installati
• Espansione dell'alimentazione dell'unità di montaggio del modulo INFI 90

Specifiche tecniche

Generale

Ingresso CA

Il manuale Bailey E96-506 specifica gli intervalli operativi sia a 120 VCA sia a 240 VCA per i moduli di alimentazione IEPAS01 e IEPFA01.

Uscite CC

Il manuale identifica l'IEPAS01 come il modulo di alimentazione del sistema che fornisce le quattro linee di alimentazione CC INFI 90 richieste.

Caratteristiche dell'uscita e del sistema

Le specifiche del Modular Power System indicano un tempo di mantenimento superiore a 20 ms e una dissipazione termica massima di 25 W per modulo.

Architettura di conversione dell'alimentazione

L'IEPAS01 converte l'alimentazione CA in ingresso da 120/240 V in una tensione CC intermedia nominale.

Gli stadi interni di conversione CC/CC generano quindi le quattro uscite di sistema regolate:

• +5 VCC
• +15 VCC
• -15 VCC
• +24 VCC

Queste uscite vengono instradate attraverso la barra collettrice CC e il backplane dell'unità di montaggio dei moduli verso i moduli di controllo di processo INFI 90 installati. Lo schema a blocchi del sistema Bailey mostra IEPAS01 come fonte dell'alimentazione di sistema che alimenta queste quattro linee.

Funzionamento dell'alimentazione ridondante

Più moduli IEPAS01 possono condividere il carico del sistema.

Bailey descrive il Modular Power System come un sistema che supporta la ridondanza N+1. È possibile installare moduli di alimentazione aggiuntivi oltre al numero minimo richiesto dal carico del cabinet.

Questa architettura consente di rimuovere o di guastare un modulo di alimentazione mentre gli altri moduli continuano a fornire il carico richiesto, purché rimanga una capacità sufficiente.

Configurazione dei ponticelli

IEPAS01 utilizza J1 per selezionare la configurazione dell'ingresso CA:

Il manuale identifica inoltre J2 come parte della configurazione per il monitoraggio della tensione del bus. Per l'installazione di IEPAS01, Bailey indica di utilizzare per J2 la posizione per il monitoraggio di +5, +15, -15 e +24 VDC.

La tabella di riferimento rapido conferma la posizione A di J1 per 120 VAC e la posizione B di J1 per 240 VAC.

Linee guida per l'installazione

• Verificare che il modulo sia identificato come IEPAS01 prima della sostituzione.
• Confermare se il cabinet funziona a 120 VAC o 240 VAC.
• Impostare J1 per l'ingresso CA corretto prima di applicare l'alimentazione.
• Confermare la configurazione del monitoraggio del bus prima dell'installazione.
• Non regolare i potenziometri di uscita impostati in fabbrica.
• Adottare le precauzioni contro le scariche elettrostatiche quando si maneggia il modulo.
• Installare il modulo in uno slot approvato dell'unità di montaggio dei moduli.
• Allineare correttamente la scheda con le guide dell'MMU.
• Inserire completamente i connettori della scheda posteriore prima di fissare il modulo.
• Verificare lo stato dell'alimentazione del sistema dopo l'avvio.

Bailey avverte specificamente che il modulo di alimentazione contiene circuiti sensibili alle scariche elettrostatiche e dichiara che i potenziometri di regolazione dell'uscita sono impostati in fabbrica e non devono essere ricalibrati.

Raccomandazioni per la sostituzione

• Scegliere IEPAS01 invece di un modulo di alimentazione INFI 90 visivamente simile.
• Non confondere IEPAS01 con IEPAF01.
• IEPAS01 fornisce l'alimentazione di sistema a +5, +15, -15 e +24 VDC.
• IEPAF01 è la versione per l'alimentazione sul campo e fornisce esclusivamente +24 VDC.
• Annotare le posizioni di J1 e J2 prima di rimuovere un modulo esistente.
• Lasciare scaricare i condensatori del filtro interno prima di maneggiare un modulo rimosso.
• Mantenere la disposizione dei moduli ridondanti esistente quando è richiesta l'operazione N+1.

Il manuale Bailey distingue esplicitamente i due moduli: IEPAS01 fornisce +5, +15, -15 e +24 VDC, mentre IEPAF01 fornisce esclusivamente +24 VDC per i dispositivi alimentati sul campo.

Ambientale

Questi limiti ambientali sono specificati per l'hardware del sistema di alimentazione modulare INFI 90.
