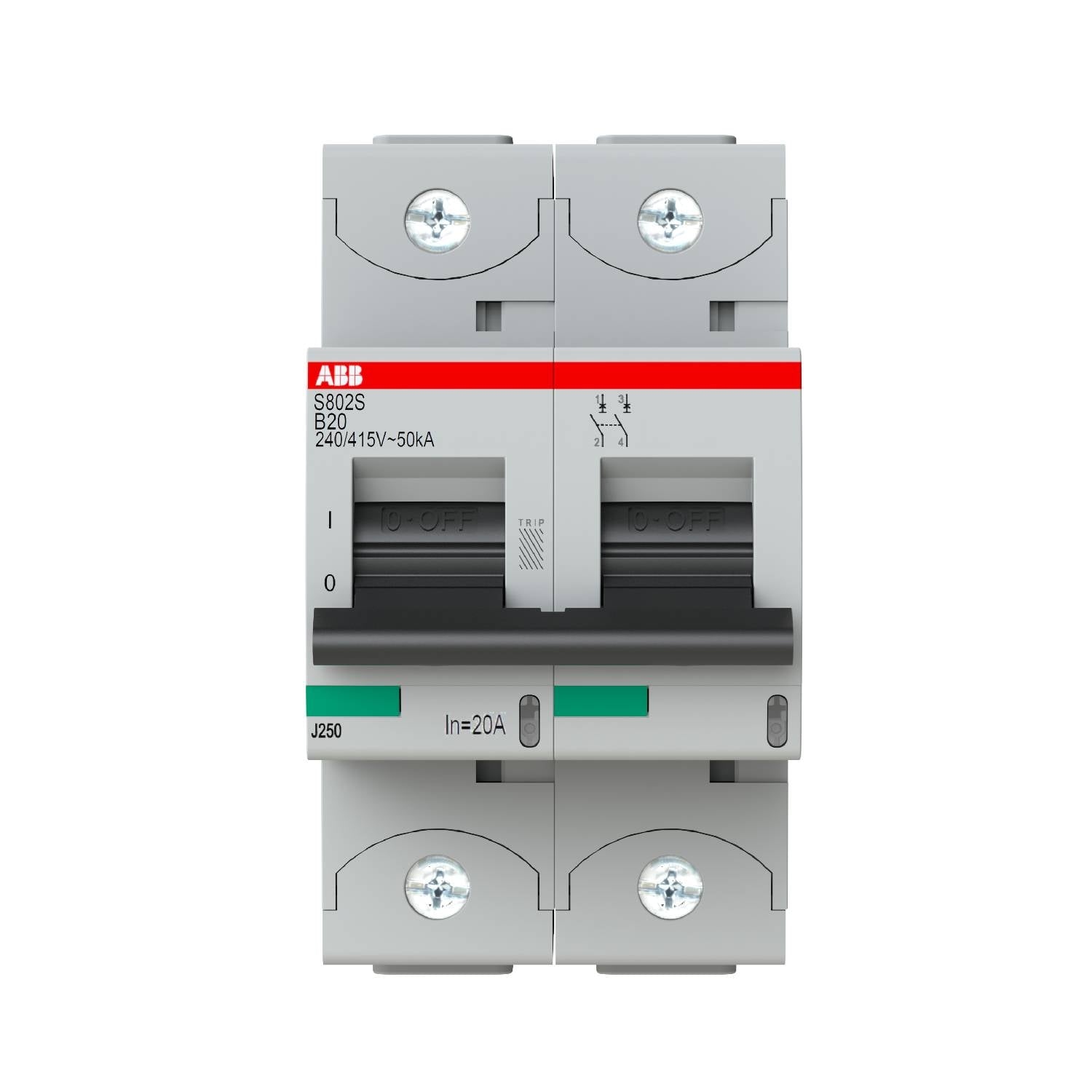

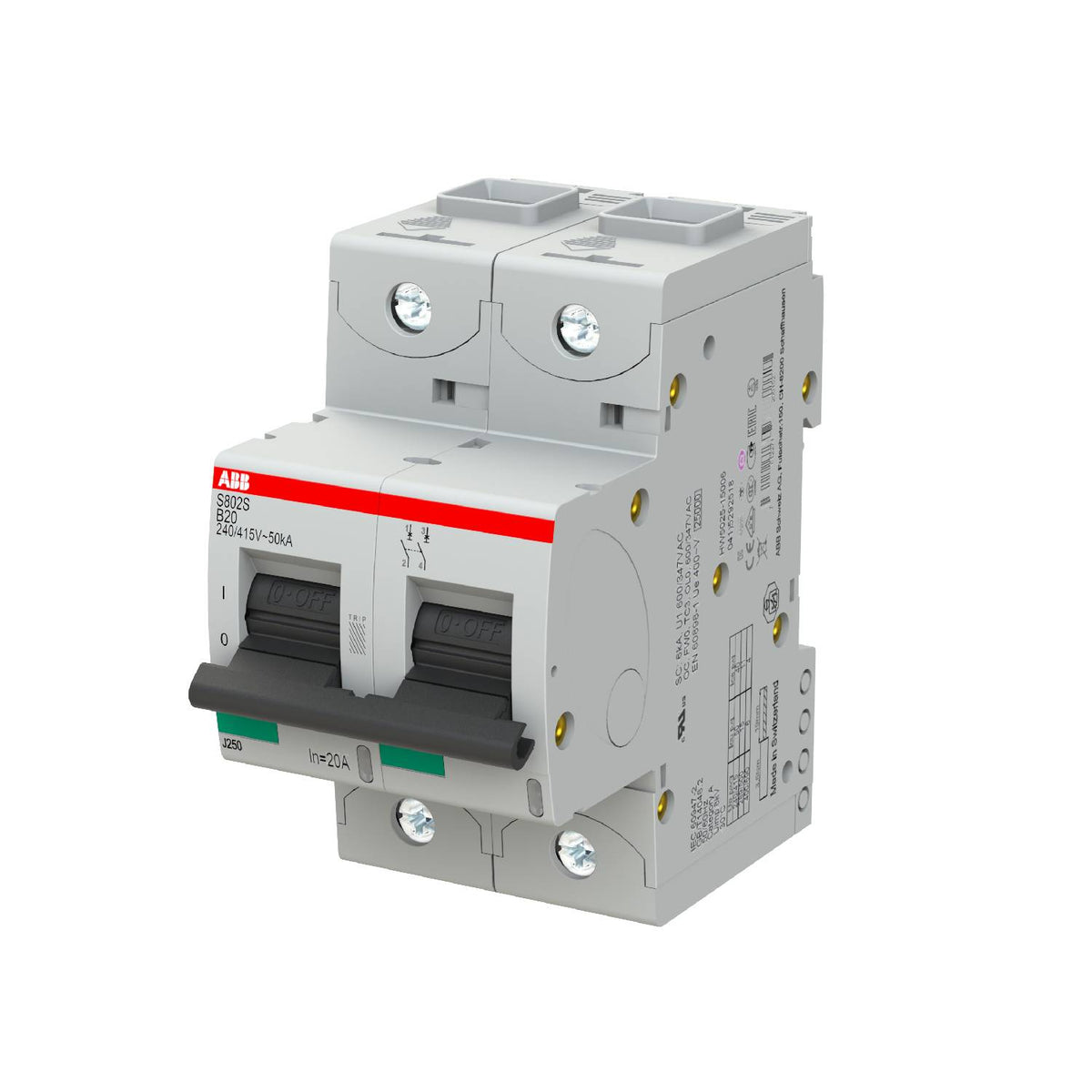

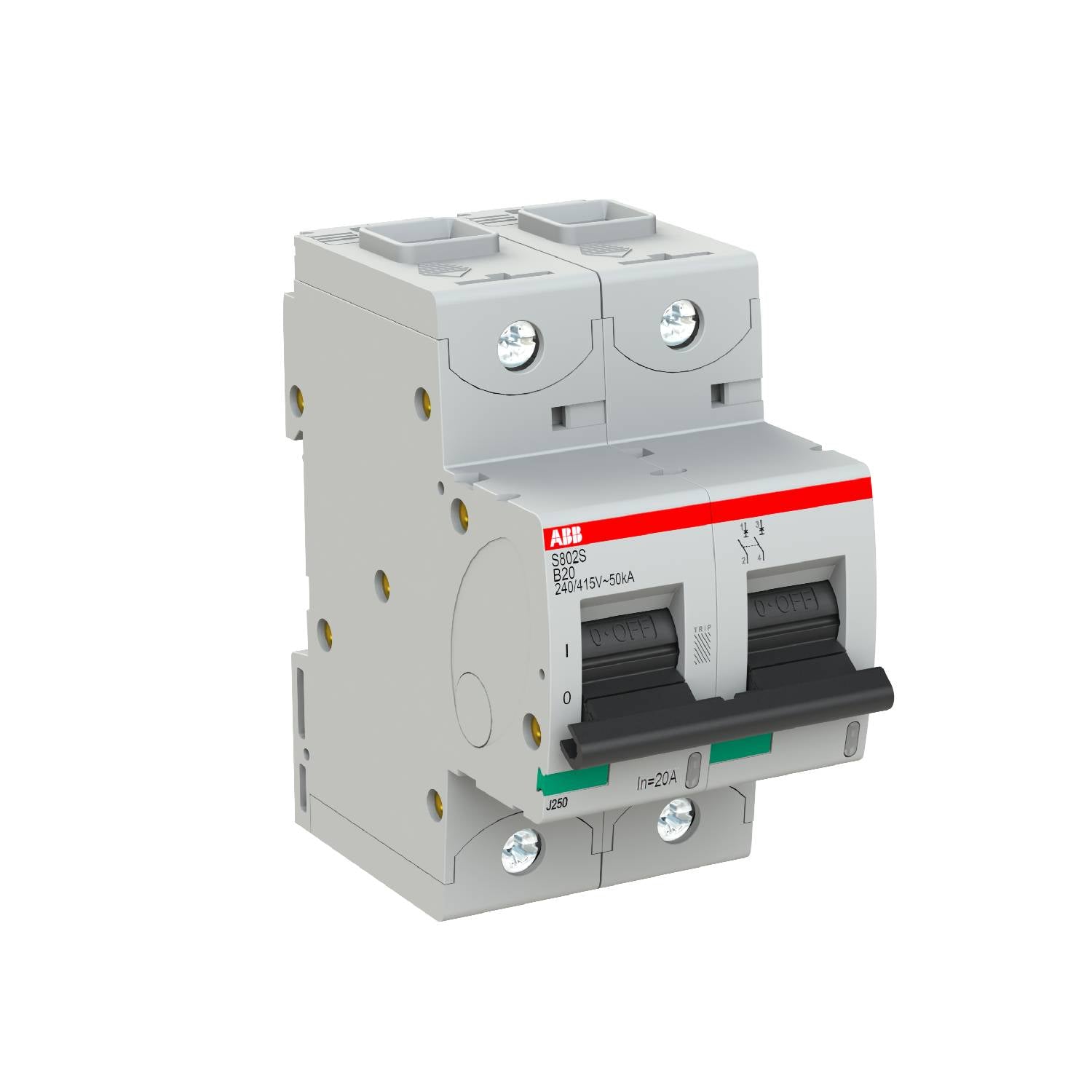

ABB S802S-B20 2CCS862001R0205 Interruttore automatico miniaturizzato ad alte prestazioni S800

SKU S802S-B20 2CCS862001R0205

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: ABB
Product No.: S802S-B20 2CCS862001R0205
Country of origin:Germany
Product Type: Interruttore automatico miniaturizzato
Payment: T/T, Western Union
Weight: 490g
Dimensions: 54 mm x 95 mm x 82.5 mm (W x H x L)
Shipping port: Xiamen
Warranty: 12 months

Descrizione

Il componente ad alte prestazioni S802S-B20, con ID prodotto 2CCS862001R0205, è un interruttore magnetotermico modulare a 2 poli con limitazione di corrente, progettato per la mitigazione dei guasti da sovracorrente e la protezione dai cortocircuiti nei sistemi di distribuzione elettrica a bassa tensione per impieghi gravosi. Questo dispositivo funziona con due distinti meccanismi di intervento: un meccanismo di intervento termico ottimizzato per la protezione dai sovraccarichi e un meccanismo di intervento magnetico elettromeccanico studiato per la protezione dai cortocircuiti. Omologato per il funzionamento su infrastrutture in corrente alternata e continua fino a 400/690 V CA e caratterizzato da un'elevata capacità massima di interruzione di 50 kA a 240/415 V CA, utilizza un design con morsetto a gabbia e un meccanismo a vite imperdibile per mantenere stabile il fissaggio dei conduttori in ambienti applicativi industriali e commerciali impegnativi.

Caratteristiche

Dotato di una struttura a 2 poli che garantisce l'isolamento elettrico simultaneo e la protezione su entrambe le linee.
Utilizza un'architettura a limitazione di corrente che riduce al minimo l'energia passante verso valle durante i guasti gravi.
Progettato con un meccanismo a levetta integrato a tre posizioni, che mostra chiaramente le indicazioni meccaniche ON/OFF/TRIP.
Integra un robusto morsetto a gabbia con un sistema a vite imperdibile che facilita una connessione affidabile e stabile.

Applicazioni

Pannelli di derivazione per sistemi di controllo industriali ad alta richiesta e alimentazioni per la protezione automatizzata dei motori.
Reti di apparecchiature di manovra principali di edifici commerciali e quadri di distribuzione a bassa tensione.
Sottocircuiti di infrastrutture critiche che richiedono un'alternativa affidabile per elevate capacità di interruzione delle correnti di cortocircuito.

Informazioni per l'ordine

Parametro	Valore
Tipo di prodotto esteso	S802S-B20
ID prodotto	2CCS862001R0205
EAN	7612271200152
Unità di confezionamento di livello 1	scatola da 1 pezzo

Specifiche tecniche

Parametro	Specifica
Produttore	ABB
ID prodotto	2CCS862001R0205
Tipo di prodotto esteso	S802S-B20
Numero di poli	2P
Numero di poli protetti	2
Caratteristica di intervento	B
Corrente nominale (In)	20 A
Tipo di tensione di ingresso	AC/DC
Tensione nominale di esercizio	secondo IEC 60898-1 400 V AC / secondo IEC 60947-2 690 V AC
Frequenza nominale (f)	50/60 Hz
Perdita di potenza	Totale 7 W (3.5 W per polo)
Tensione nominale di isolamento (Ui)	secondo IEC/EN 60664-1 690 V
Tensione nominale di tenuta a impulso (Uimp)	8 kV
Potere di interruzione ultimo nominale in cortocircuito (Icu)	(415 V AC) 50 kA / (440 V AC) 30 kA / (500 V AC) 15 kA / (690 V AC) 6 kA / (250 V DC) 30 kA
Potere di interruzione di servizio nominale in cortocircuito (Ics)	(415 V AC) 40 kA / (440 V AC) 22.5 kA / (500 V AC) 11 kA / (690 V AC) 4 kA / (250 V DC) 30 kA
Durata elettrica	10000 cicli
Durata meccanica	10000 cicli
Materiale dell'involucro	Gruppo di isolamento I, RAL 7035
Grado di protezione	IP20 (IP40 all'interno di un involucro con copertura)
Grado di inquinamento	3
Coppia di serraggio	3.5 N-m (31 in-lb)
Cacciavite consigliato	Pozidriv 2
Capacità di collegamento	Flessibile 0 ... 50 mm² / Rigido 0 ... 70 mm²
Temperatura dell'aria ambiente	Funzionamento -40 ... 70 degC / Stoccaggio -40 ... 70 degC
Larghezza netta del prodotto	54 mm
Altezza netta del prodotto	95 mm
Profondità / lunghezza netta del prodotto	82.5 mm
Peso netto del prodotto	490 g

Linee guida per l'installazione

Installazione su guida DIN: Agganciare saldamente il dispositivo alle guide di montaggio simmetriche standard TH35-15 o TH35-7.5 conformi alle linee guida IEC 60715.
Versatilità di orientamento: Supporta l'installazione a qualsiasi angolazione fisica di montaggio all'interno dell'assemblaggio del quadro elettrico strutturale.
Collegamento dei cavi: Utilizzare conduttori standard esclusivamente in rame con un cacciavite Pozidriv 2 per ottenere un valore di verifica della coppia di 3.5 N-m.
Distanza dell'involucro: Garantisce limiti ottimali di dissipazione termica quando si raggruppano più configurazioni modulari ad alte prestazioni.

Conformità e certificazioni

Dichiarazione di conformità CE: 2CCC005083D0202
Marchi di certificazione: CB, CCC, DNV GL, ESTI, LR, RINA, UL, VDE
Norme: IEC/EN 60947-2, IEC/EN 60898-1, UL 1077

FAQ

Quali sono i due specifici meccanismi di sgancio integrati nel dispositivo?

Il dispositivo contiene un meccanismo di sgancio termico progettato per la protezione dai sovraccarichi e un meccanismo di sgancio magnetico elettromeccanico per la protezione dai cortocircuiti.

Quali sono le sezioni trasversali massime dei cavi supportate dai morsetti a gabbia?

I morsetti a vite supportano configurazioni con cablaggio flessibile fino a 50 mm² e configurazioni con conduttori rigidi fino a 70 mm².

Qual è l'intervallo di temperatura operativa certificato di questo interruttore automatico?

Il dispositivo è progettato per funzionare in modo affidabile entro un intervallo di temperatura dell'aria ambiente compreso tra -40 degC e 70 degC.
