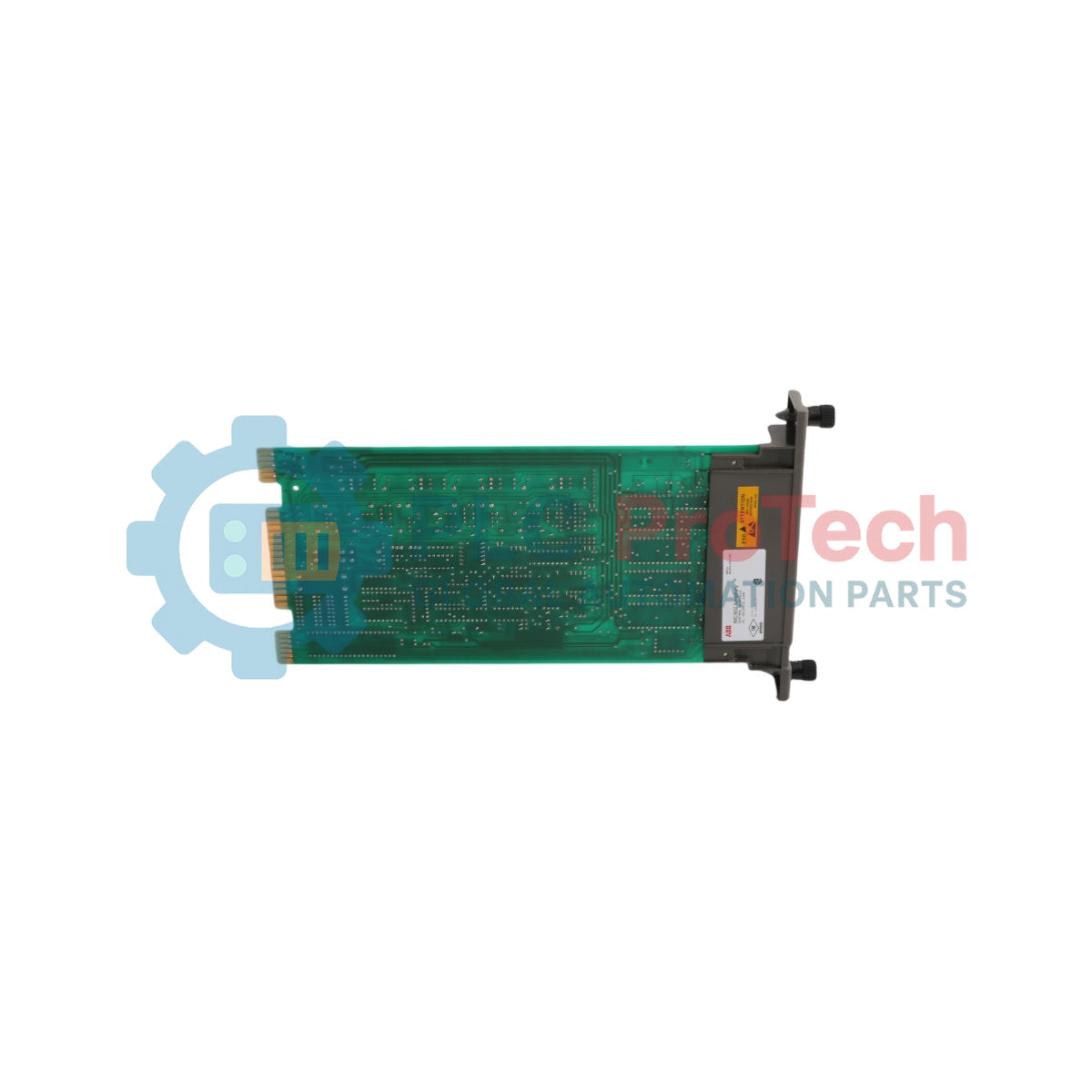

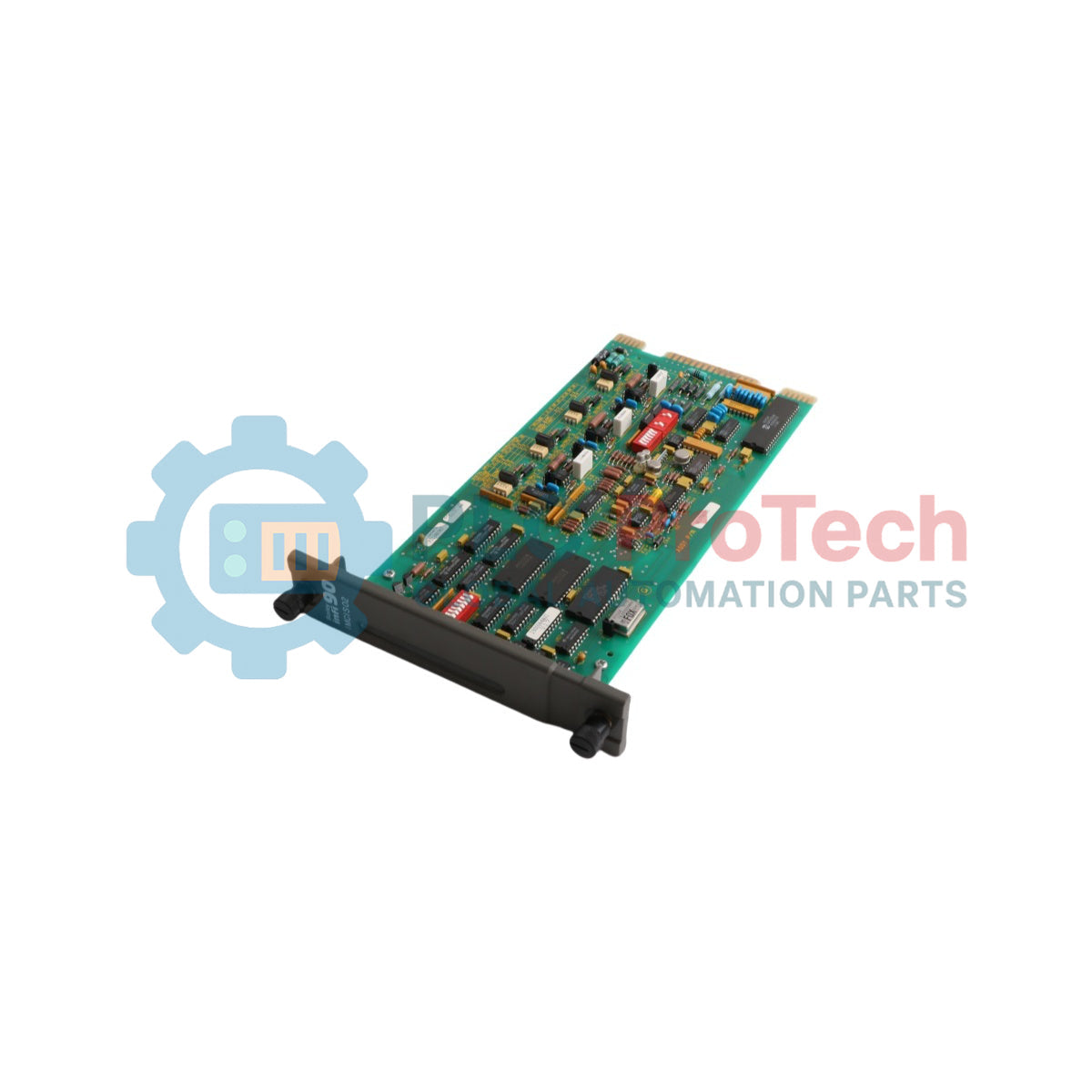

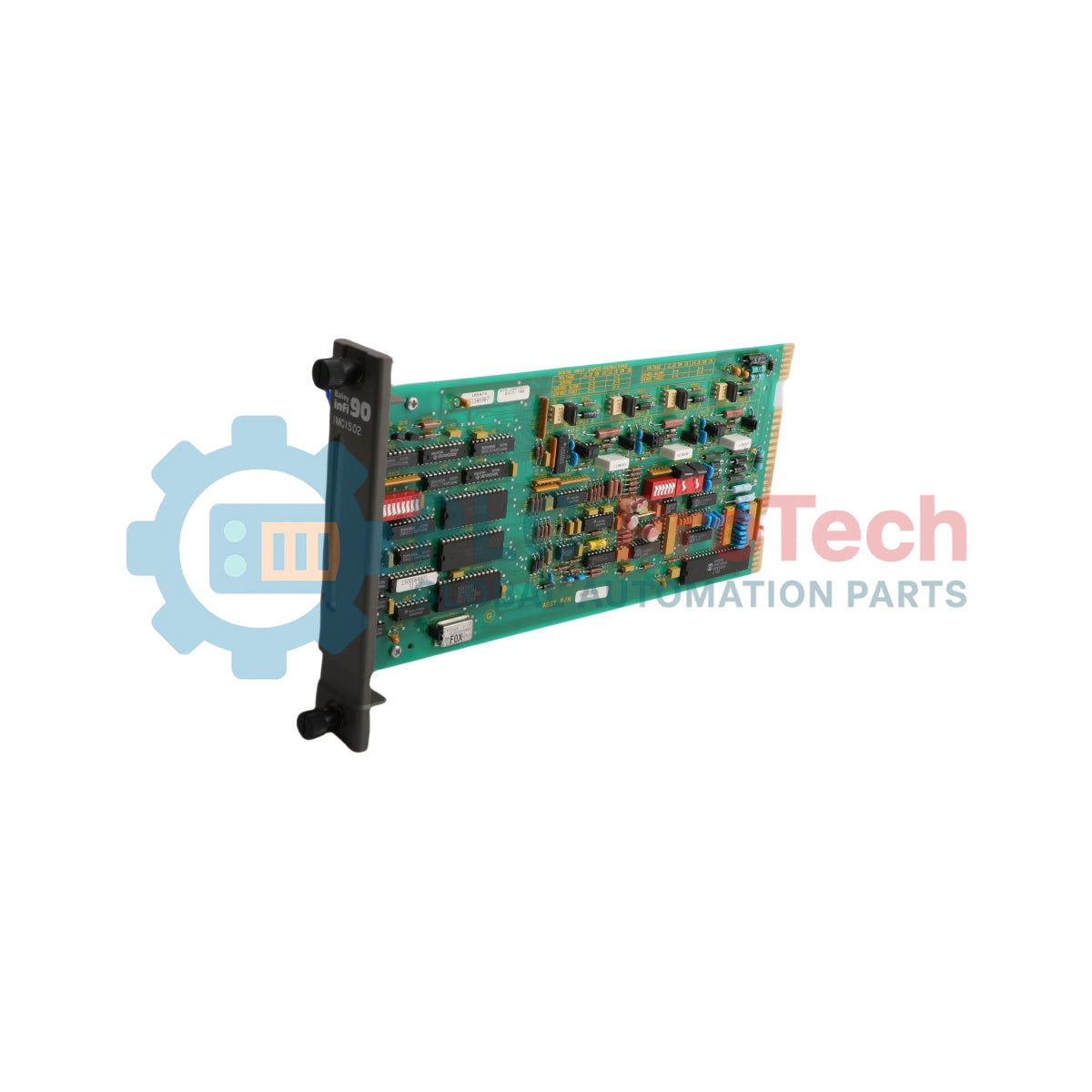

ABB Bailey IMCIS02 Modulo slave di I/O di controllo

SKU IMCIS02

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: IMCIS02

  • Country of origin:Switzerland

  • Product Type: Modulo slave I/O di controllo

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 450g

  • Dimensions: 3,0 cm x 17,8 cm x 29,8 cm (L x A x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

ABB Bailey IMCIS02 è un modulo slave I/O di controllo (CIS) progettato per interfacciare i segnali di campo del processo con il sistema di gestione dei processi Infi 90. Occupando un singolo slot in un'unità di montaggio moduli (MMU), IMCIS02 funge da ponte di ingresso/uscita, elaborando i segnali di campo da monitorare e gestire tramite moduli master come il processore multifunzione (MFP).

Il modulo condiziona quattro ingressi analogici e tre ingressi digitali provenienti dalle apparecchiature di campo, pilotando al contempo due uscite analogiche e quattro uscite digitali per il controllo dei processi industriali. Le configurazioni degli interruttori sul pannello frontale consentono di personalizzare il comportamento delle uscite analogiche e i tempi di risposta degli ingressi digitali per gestire il rimbalzo dei contatti di processo.

Caratteristiche

  • Accetta fino a 4 ingressi analogici e 3 ingressi digitali.
  • Fornisce 2 uscite analogiche e 4 uscite digitali.
  • Supporta modalità selezionabili per le uscite analogiche (da 1 a 5 VCC o da 4 a 20 mA).
  • I/O digitali con isolamento ottico per un migliore isolamento dai disturbi del circuito di campo.
  • Tempi di risposta configurabili degli ingressi digitali (1,5 ms veloce / 17 ms lento) per il filtraggio del rimbalzo dei contatti.
  • Calibrazione automatica online degli ingressi analogici mediante tensioni di riferimento integrate.
  • Timer integrato per i guasti del bus, per la sicurezza del processo e l'imposizione dello stato predefinito delle uscite in caso di perdita della comunicazione.
  • Indicatore LED di stato sul pannello frontale per la diagnostica operativa e il rilevamento dei guasti del bus.

Applicazioni

  • Monitoraggio e controllo dei processi nei sistemi di controllo distribuito (DCS)
  • Interfaccia e condizionamento dei segnali di campo dei circuiti analogici
  • Monitoraggio e controllo dello stato dei dispositivi discreti di campo
  • Espansione del sistema e integrazione dei segnali nei sistemi Infi 90

Specifiche tecniche

Parametro Specifiche
Produttore ABB / Elsag Bailey
Modello IMCIS02
Tipo di modulo Modulo slave I/O di controllo
Requisiti di alimentazione logica

+5 VCC (±5%) a 332 mA max

+15 VCC (-2,5%, +5%) a 35 mA max

-15 VCC (-5%, +2,5%) a 30 mA max

+24 VCC (±10%) a 50 mA max

Dissipazione di potenza

1,65 W a +5 VCC

525 mW a +15 VCC

450 mW a -15 VCC

1,20 W a +24 VCC

Ingressi analogici 4 differenziali/a terminazione singola (1-5 VCC o 4-20 mA tramite TU/TM)
Risoluzione A/D 12 bit
Precisione dell'ingresso analogico ±0,10% dell'intervallo di fondo scala (FSR)
Uscite analogiche 2 selezionabili (1-5 VCC o 4-20 mA)
Risoluzione D/A 10 bit
Precisione dell'uscita analogica

Tensione: ±0,15% del FSR

Corrente: ±0,25% del FSR

Ingressi digitali 3 con isolamento ottico (24 VCC, 125 VCC, 120 VCA)
Uscite digitali 4 uscite a collettore aperto, isolate otticamente (24 V CC, corrente massima assorbita 250 mA)
Montaggio Occupa 1 slot in un'unità standard Infi 90 per il montaggio dei moduli (MMU)
Temperatura di esercizio Da 0 a 70 °C
Umidità relativa

Dallo 0% al 95% fino a 55 °C (senza condensa)

Dallo 0% al 45% fino a 70 °C (senza condensa)

Altitudine Da livello del mare a 3 km

Connessioni/Interfacce

Pin del connettore Funzione
P1-1, P1-2 Alimentazione a +5 V CC
P1-5, P1-6 Comune dell'alimentazione
P1-7 Alimentazione a +15 V CC
P1-8 Alimentazione a -15 V CC
P1-9, P1-10 Interruzione per mancanza di alimentazione (PFI)
P2 (1-10) Bus dell'espansore slave (dati 0-7, clock, sincronizzazione)
P3-A / P3-1 Uscita digitale 1 (+ / -)
P3-B / P3-2 Uscita digitale 2 (+ / -)
P3-C / P3-3 Uscita digitale 3 (+ / -)
P3-D / P3-4 Uscita digitale 4 (+ / -)
P3-F / P3-6 Ingresso digitale 1 (+ / -)
P3-H / P3-7 Ingresso digitale 2 (+ / -)
P3-J / P3-8 Ingresso digitale 3 (+ / -)
P3-K / P3-9 Alimentazione a +24 V CC
P3-L / P3-10 Uscita analogica 1 (+ / -)
P3-M / P3-11 Uscita analogica 2 (+ / -)
P3-N / P3-12 Ingresso analogico 1 (+ / -)
P3-P / P3-13 Ingresso analogico 2 (+ / -)
P3-R / P3-14 Ingresso analogico 3 (+ / -)
P3-S / P3-15 Ingresso analogico 4 (+ / -)

Linee guida per l'installazione

  • Manipolazione con protezione ESD: Utilizzare un cinturino da polso per la messa a terra a dissipazione elettrostatica e un kit da campo antistatico durante la manipolazione o l'installazione del modulo, per evitare danni elettrostatici ai componenti sensibili.
  • Montaggio dell'MMU: Allineare la scheda con le guide di plastica superiori e inferiori dello slot MMU designato e inserirla fino a portarla a filo con il telaio del rack. Bloccare le viti di ritenuta imperdibili ruotandole di mezzo giro nella posizione verticale di blocco.
  • Configurazione del bus dell'espansore: Assicurarsi che un dipshunt sia installato correttamente nella presa del backplane tra il controller master e il modulo slave, per stabilire la comunicazione sul bus dell'espansore slave.
  • Verifica della configurazione: Impostare gli interruttori DIP S1 (indirizzo slave), S2 (impostazione predefinita dell'uscita analogica), S3 (modalità dell'uscita analogica) e i ponticelli da J1 a J6 (tensioni/velocità degli ingressi digitali) prima di inserire la scheda nell'MMU.
  • Cablaggio e cavi: Instradare i segnali di campo utilizzando dispositivi di terminazione compatibili (unità di terminazione NTCS02 o modulo di terminazione NICS01) collegati tramite cavi standard NKTU o NKTM al connettore P3.

Conformità e certificazioni

  • CSA: Certificato per l'uso come apparecchiatura di controllo dei processi in ambienti ordinari (non pericolosi).

FAQ

Qual è la funzione principale del modulo?

Il dispositivo funge da interfaccia tra i segnali di campo del processo e il sistema di gestione dei processi Infi 90, trasferendo i valori analogici e digitali da e verso un controllore principale.

Come si configurano le uscite analogiche per la modalità tensione o corrente?

La modalità di funzionamento dell'uscita analogica viene impostata tramite l'interruttore integrato S3, che consente di configurare indipendentemente ciascuna uscita per il funzionamento a 1-5 VCC o da 4 a 20 mA.

Cosa succede alle uscite se si perde la comunicazione con il modulo principale?

Un temporizzatore integrato per i guasti del bus monitora la comunicazione. Se si verifica un timeout, le uscite digitali vengono diseccitate e le uscite analogiche passano a valori predefiniti configurati (0%, 100% o mantenimento dell'ultimo valore) in base alle impostazioni dell'interruttore S2.

È possibile inserire o rimuovere il modulo mentre il sistema è alimentato?

Sì, il modulo può essere rimosso o installato senza interrompere l'alimentazione del sistema, purché vengano seguiti i protocolli ESD appropriati e le precauzioni di sicurezza del processo.
