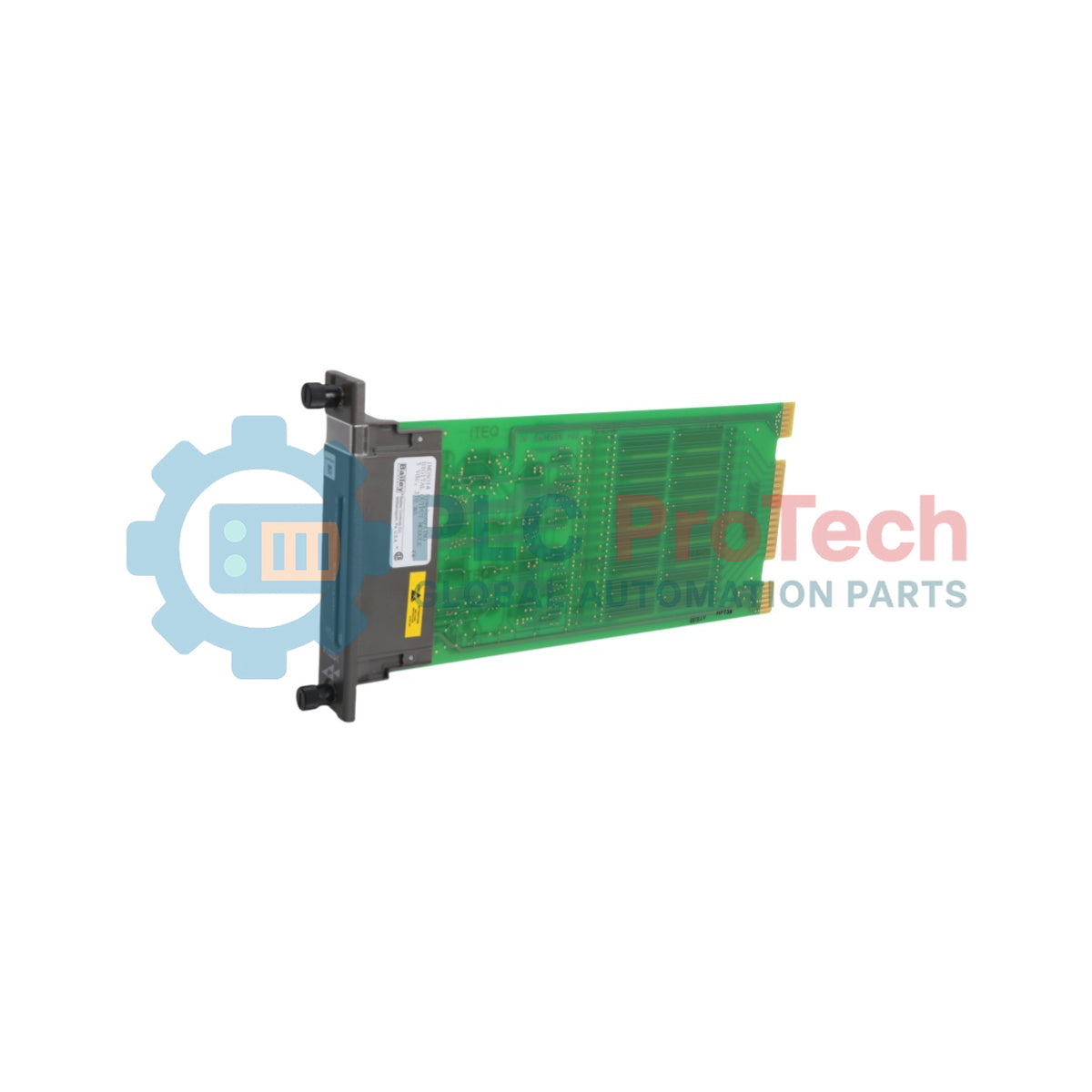

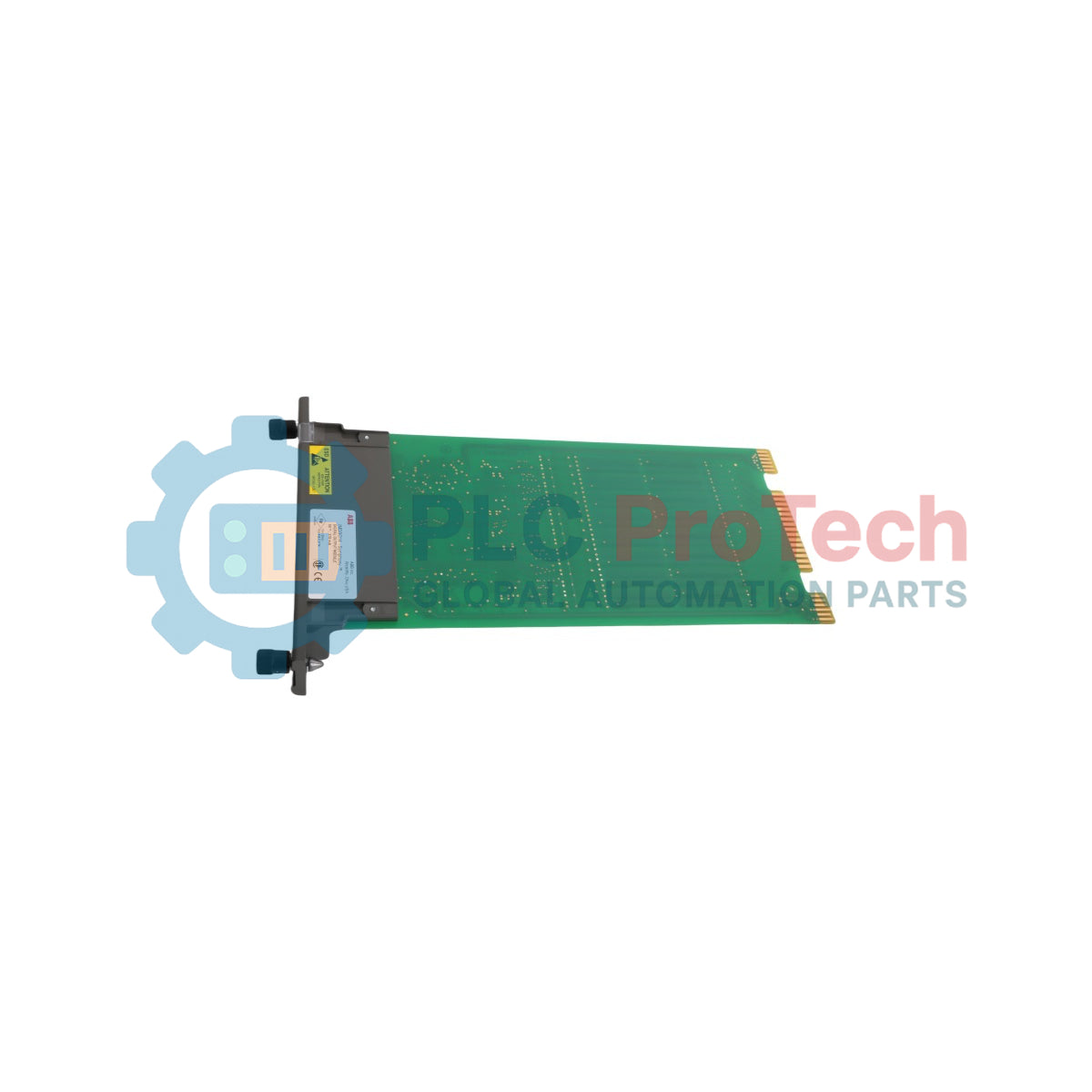

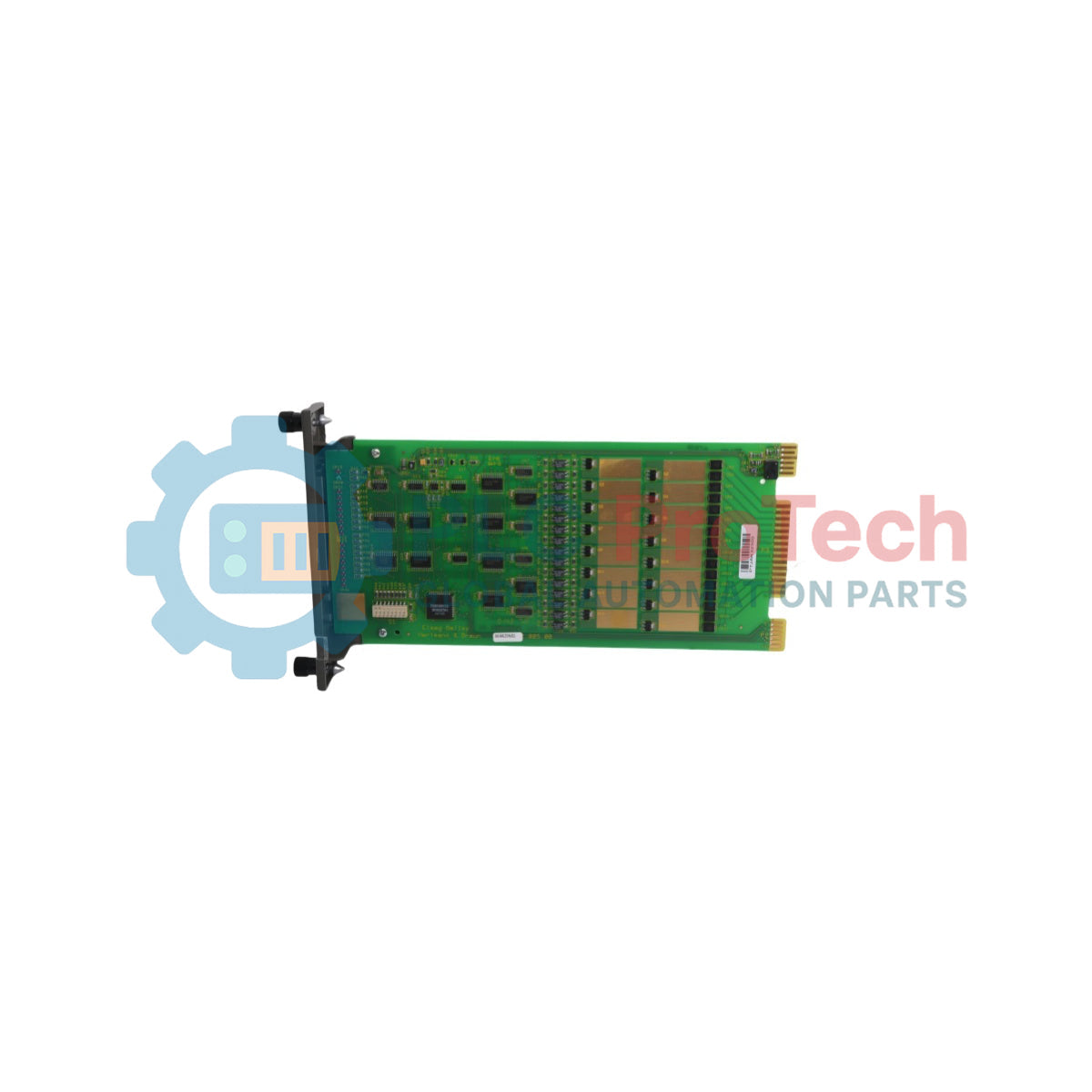

Modulo di uscita digitale ABB Bailey IMDSO14 INFI 90

SKU IMDSO14

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: ABB

  • Product No.: IMDSO14

  • Country of origin:Switzerland

  • Product Type: Modulo di uscita digitale

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 500g

  • Dimensions: 3,5 cm x 17,8 cm x 29,8 cm (W x H x P)

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

Il modulo di uscita digitale ABB Bailey IMDSO14 funge da interfaccia tra il sistema di gestione strategica dei processi INFI 90 OPEN e i dispositivi di campo. Riceve comandi dai moduli di controllo, come il processore multifunzione (MFP), il controllore multifunzione (MFC) o il modulo master logico (LMM), tramite il bus di espansione I/O per attivare o disattivare le apparecchiature di campo. Il IMDSO14 offre 16 uscite digitali tramite circuiti a stato solido, di cui 12 sono isolate individualmente e due coppie condividono terminali di uscita positivi. Gestisce tensioni di carico di 24 VDC o 48 VDC e costituisce un ricambio diretto per il modulo IMDSO04.

Caratteristiche

  • 16 canali di uscita digitali suddivisi nei gruppi A e B
  • Circuito di commutazione a collettore aperto a stato solido
  • Optoisolatori che forniscono l'isolamento elettrico tra la logica del modulo e i circuiti di processo
  • Timer di rilevamento dei guasti del bus integrato per impostare le uscite sul valore predefinito in caso di perdita della comunicazione
  • LED di stato sul pannello frontale per lo stato del modulo e dei singoli canali di uscita

Applicazioni

  • Commutazione di dispositivi di campo e relè di processo
  • Controllo digitale ON/OFF dei processi
  • Sistemi di automazione industriale e gestione dei processi

Specifiche tecniche

Proprietà Valore
Produttore ABB / Elsag Bailey
Requisiti di alimentazione (tensione) 5 VDC (+/-5%)
Requisiti di alimentazione (corrente) 275 mA (tipica), 370 mA (massima)
Dissipazione di potenza (solo logica) 1,375 W (tipica), 1,850 W (massima)
Numero di uscite 16 digitali
Tensione di carico 24 VDC, 48 VDC
Corrente di carico (massima) 250 mA (24 VDC), 125 mA (48 VDC)
Corrente di dispersione nello stato OFF (massima) 10 uA a 70 °C (158 °F)
Caduta di tensione nello stato ON (massima) 2 V a 70 °C (158 °F)
Consumo di corrente per uscita 150 mA tipici / 250 mA max (24 VDC), 75 mA tipici / 125 mA max (48 VDC)
Isolamento (canale-canale e canale-logica) Resistenza di isolamento di 100 Mohm, 1 kV rms / 1 min o 1,5 kVDC / 1 min
Mounting Montaggio
Occupa uno slot in un gruppo di montaggio standard per moduli INFI 90 OPEN Temperatura di esercizio (interno dell'armadio)
Da 0 a 70 °C (da 32 a 158 °F) Umidità relativa
Dal 5% al 95% fino a 55 °C (131 °F) senza condensa, dal 5% al 45% a 70 °C (158 °F) senza condensa Pressione atmosferica
Dal livello del mare fino a 3 km (1,86 miglia) Qualità dell'aria

ISA S71.04, Classe LA, LB, LC-livello 1 (non corrosiva)

Collegamenti/interfacce Pin del connettore
Funzione P1, pin 1, 2
Alimentazione logica +5 VCC P1, pin 5, 6
Comune P1, pin 9, 10
Interrupt per mancanza di alimentazione (PFI) NC (non collegato)
P1, pin 3, 4, 7, 8, 11, 12 P2, pin da 1 a 8
Linee dati del bus dell'espansore I/O (dati da 0 a 7) Clock del bus dell'espansore I/O
P2, pin 10 Sincronizzazione del bus dell'espansore I/O
P2, pin 11, 12 NC (non collegato)
P3, pin del Gruppo A da A/1 a H/J Segnali di uscita digitali da 1 a 8 (Gruppo A)
P3, pin del Gruppo B da K/9 a S/8 Segnali di uscita digitali da 9 a 16 (Gruppo B)

Linee guida per l'installazione

  • Utilizzare cinturini da polso con messa a terra e procedure antistatiche durante la manipolazione del modulo, per proteggere i dispositivi sensibili all'elettricità statica.
  • Impostare il dipswitch di indirizzamento a 8 posizioni (S1) in modo che corrisponda all'indirizzo definito nel Function Code 83 (Specification S1) prima di inserire il modulo nel rack.
  • Assicurarsi che un dipshunt sia installato correttamente nella presa del bus dell'espansore I/O sul backplane, tra il modulo di controllo e il modulo di uscita.
  • Scollegare l'alimentazione del sistema prima di installare i dipshunt sul backplane dell'MMU, per evitare il rischio di scosse elettriche.
  • Allineare il modulo alle guide del gruppo di montaggio del modulo e inserirlo facendolo scorrere finché il pannello frontale è a filo; serrare le due viti prigioniere di fissaggio del frontalino.

Conformità e certificazioni

  • Dichiarazione del marchio CE (Direttiva EMC 96/89/336/CEE: EN 50081-2, EN 50082-2)
  • Certificato CSA (locali ordinari non pericolosi secondo CSA C22.2 n. 1010.1-92)
  • Approvato FM (Non incendive per Classe I, Divisione 2, Gruppi A, B, C, D; Classe II, Divisione 2, Gruppi F, G)

FAQ

Cosa indica il normale funzionamento sui LED di stato del modulo?

Il normale funzionamento è indicato quando il LED di stato verde è ACCESO e il LED di stato rosso è SPENTO, a indicare che il modulo è abilitato e comunica con il modulo di controllo.

Come si comportano le uscite durante un timeout del bus del modulo di controllo?

Se il clock del bus si arresta per 10 millisecondi, il timer di guasto del bus va in timeout, accendendo il LED di stato rosso e facendo sì che le uscite digitali passino ai valori predefiniti configurati o mantengano i valori correnti, in base alle impostazioni di FC 83.

È possibile rimuovere questo modulo mentre il sistema è alimentato?

Il modulo può essere rimosso mentre è alimentato, ma i segnali di uscita devono essere disabilitati prima della rimozione per evitare di danneggiare i pin del connettore edge.
