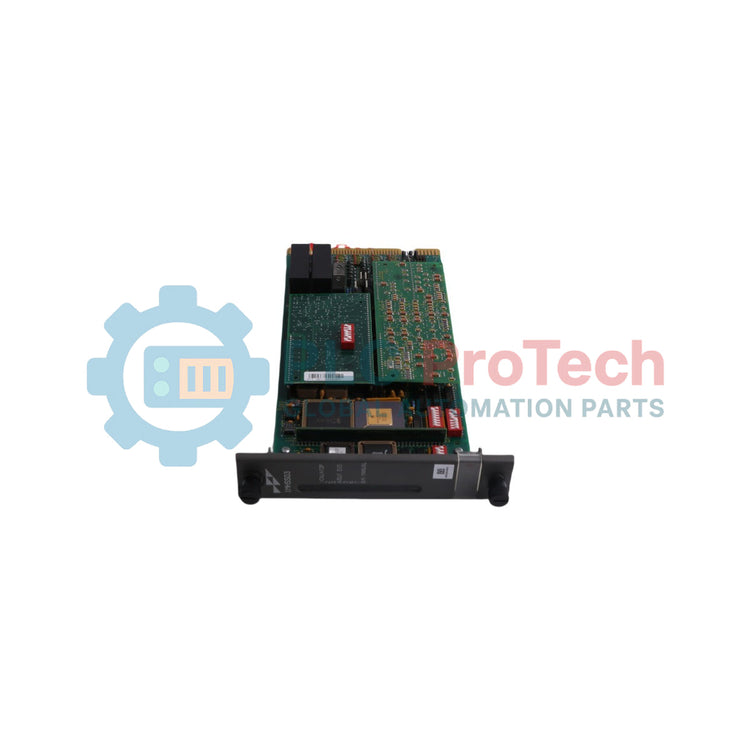

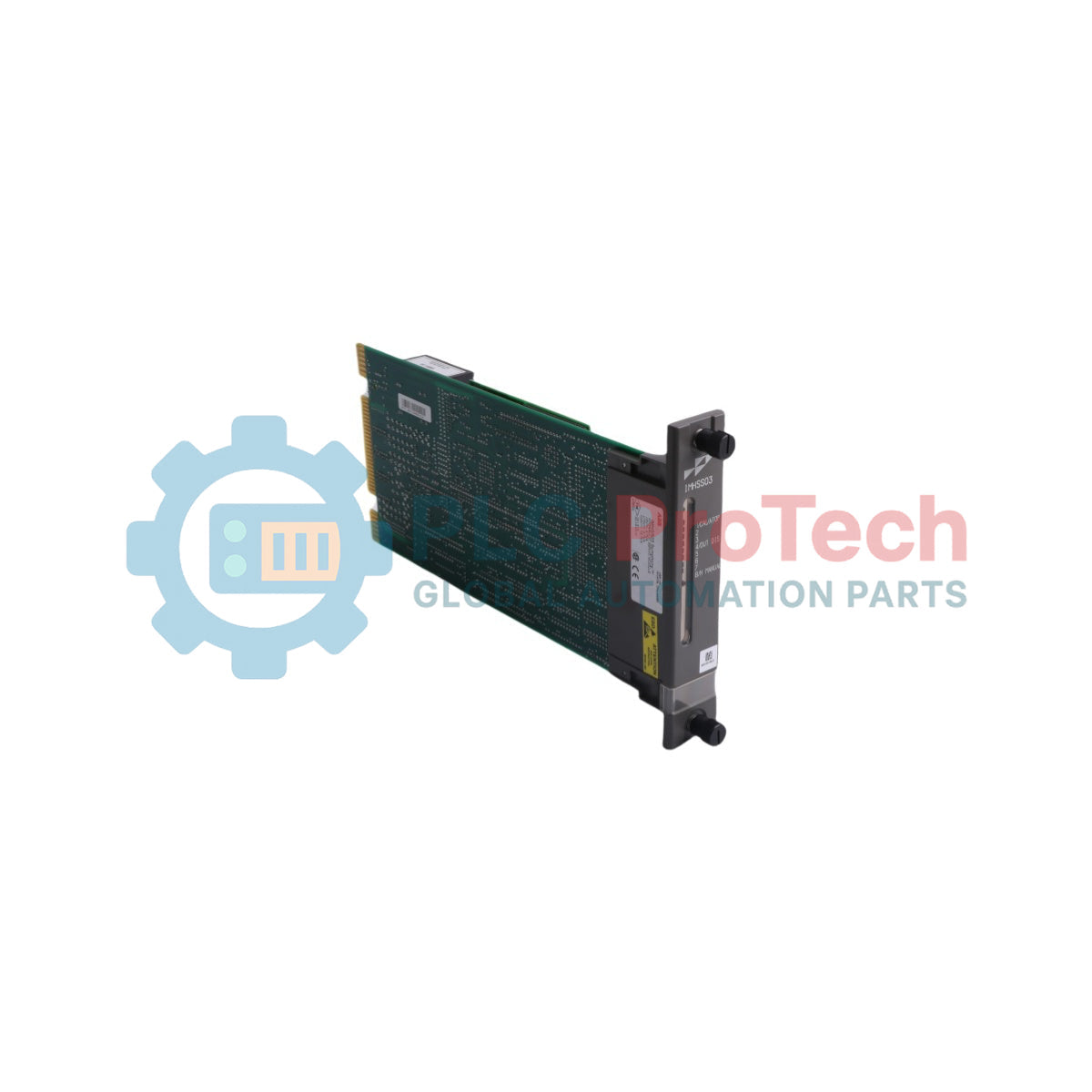

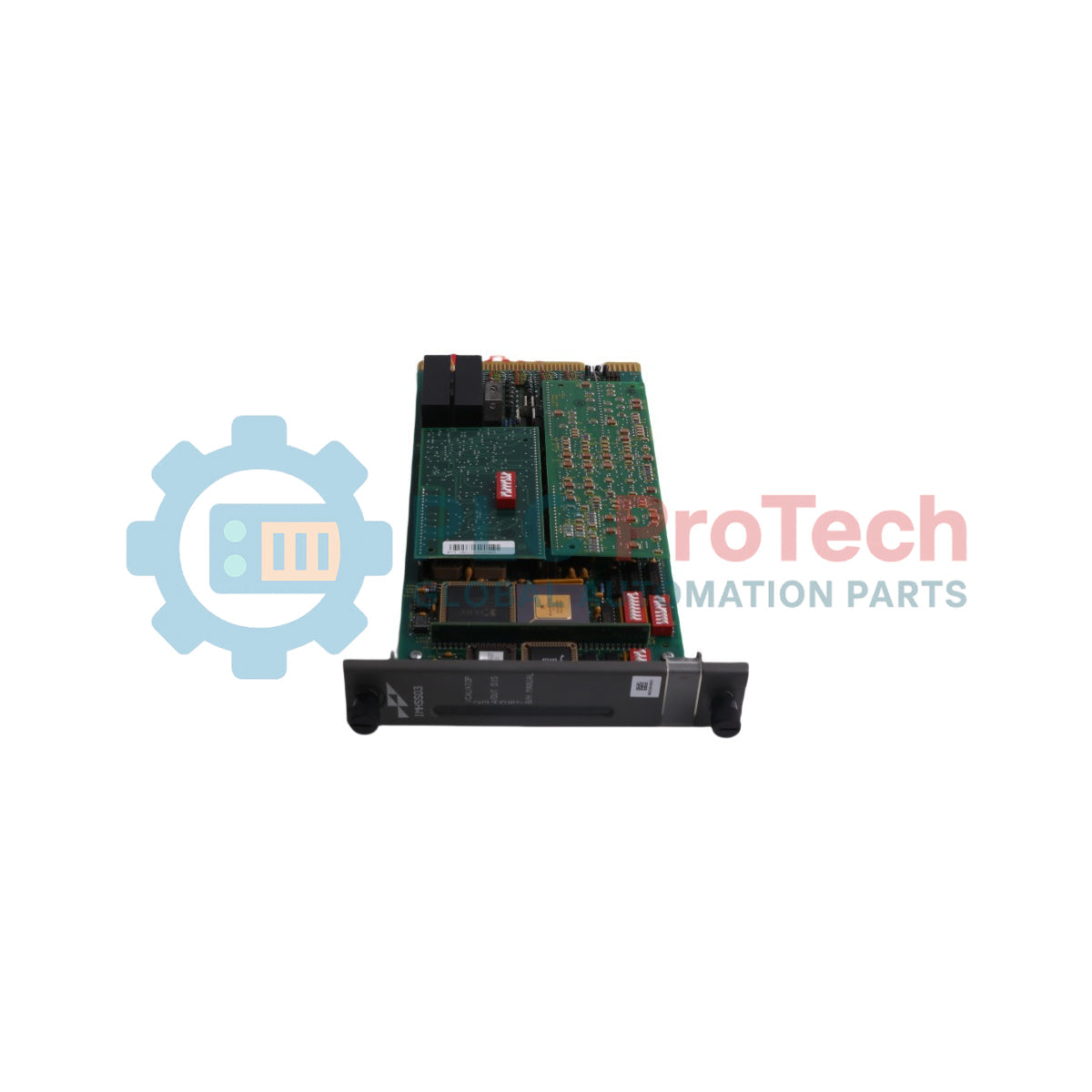

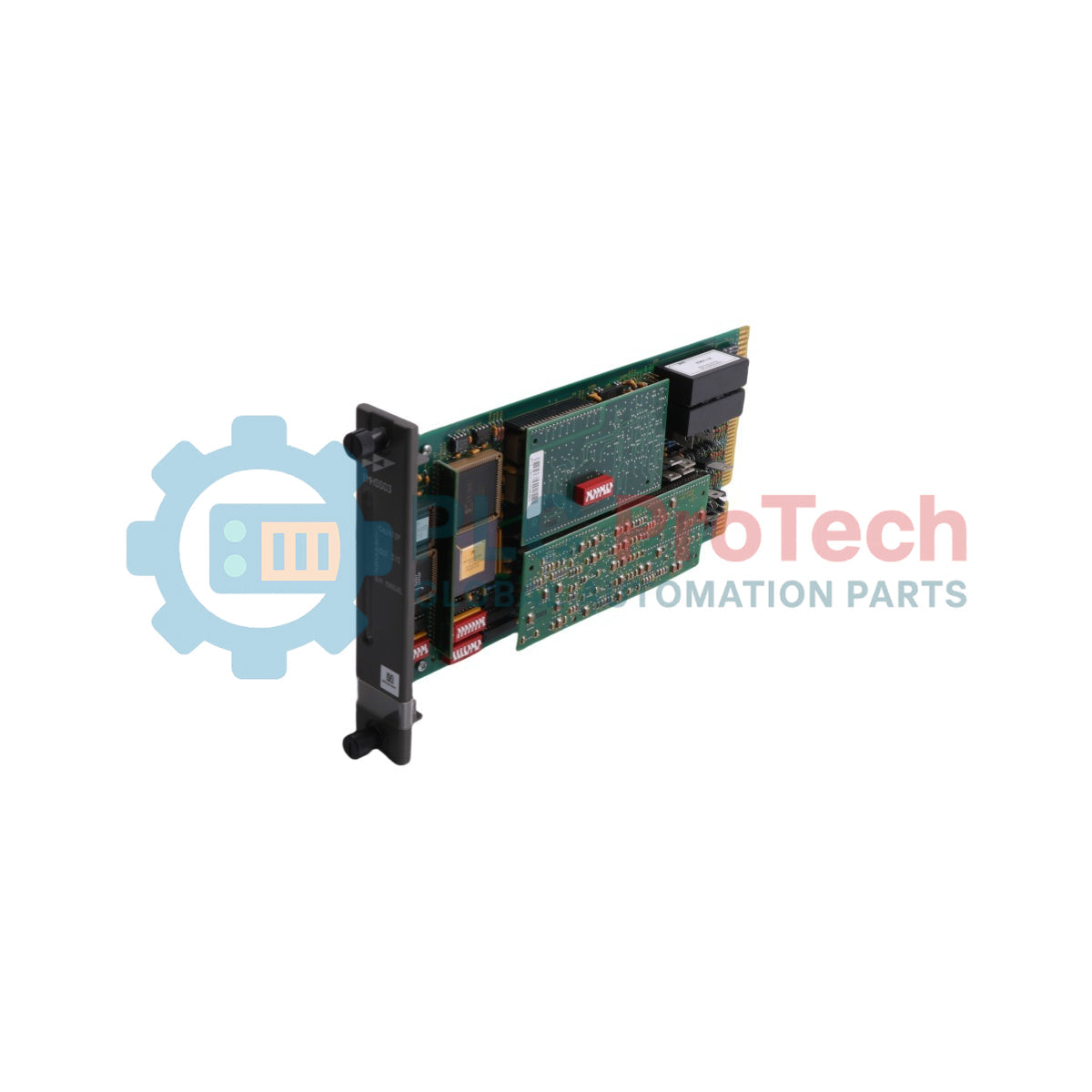

ABB Bailey infi90 IMHSS03 Modulo servoidraulico

Panoramica del prodotto

Il IMHSS03 (IMHSS03) è un modulo di controllo della posizione delle valvole ad alta precisione, basato su microprocessore, progettato per gli ecosistemi ABB Bailey INFI 90 e Harmony Rack. Sviluppato per i loop di regolazione delle turbine ultra-critici nelle centrali elettriche, nelle raffinerie petrolchimiche e negli azionamenti meccanici industriali pesanti, questo modulo funge da collegamento hardware diretto tra un processore multifunzione (come l'IMMFP01/02/03) e le servovalvole elettroidrauliche o i convertitori corrente-pressione idraulica (I/H). Regolando con precisione le correnti inviate ai servomeccanismi e leggendo i loop di feedback LVDT (Linear Variable Differential Transformer) localizzati e a doppia ridondanza, l' IMHSS03 garantisce un controllo istantaneo e deterministico delle valvole a farfalla. L'impiego di questo modulo elimina le oscillazioni delle valvole di regolazione, riduce il rischio di interventi catastrofici per sovravelocità della turbina e diminuisce drasticamente i tempi di fermo non programmati dell'impianto durante le improvvise riduzioni del carico di rete.

Architettura hardware e configurazione dei loop

La configurazione di controllo dell'IMHSS03 introduce capacità di elaborazione ridondanti ad alte prestazioni, progettate per mantenere continui i loop di controllo anche in caso di degrado attivo dei componenti sul campo.

• Logica di autotuning del demodulatore: La scheda contiene algoritmi interni specializzati che regolano automaticamente il circuito di guadagno del demodulatore in base ai parametri specifici del trasformatore LVDT. Questa autocalibrazione elimina le variazioni dovute alla regolazione manuale del potenziometro e riduce la deriva termica della tensione secondaria.

• Configurazioni delle uscite per gli attuatori: Supporta diversi metodi operativi per le servovalvole. I tecnici sul campo possono impostare la scheda per azionare simultaneamente due servovalvole di controllo attive (azionamento parallelo doppio) oppure configurare una singola valvola master attiva insieme a una valvola secondaria automatica di riserva a caldo.

• Separazione delle barriere galvaniche e ottiche: Il modulo integra convertitori analogico-digitali (A/D) e digitale-analogici (D/A) potenziati, isolati fino al livello industriale completo. Questa architettura separa il backplane INFI 90 dai loop di massa esterni del campo, dai picchi di commutazione ad alta tensione e dalle interferenze elettromagnetiche (EMI) provenienti dal piano della turbina.

Specifiche tecniche complete

Caratteristiche ambientali

Requisiti di consumo energetico

Prestazioni dell'ingresso analogico (interfacce LVDT)

Prestazioni dell'uscita analogica (uscite di comando del servo)

Dati tecnici degli ingressi/uscite digitali

Domande frequenti di ingegneria

Come si configurano i diversi intervalli di corrente di uscita sull'IMHSS03?

La scelta della corrente del servoazionamento (ad es. da più o meno 10 mA fino a 100 mA) è controllata da una combinazione di dip-switch hardware fisici situati sul circuito stampato e dei parametri del blocco Function Code 150 all'interno della configurazione del Multi-Function Processor. Queste impostazioni devono corrispondere alle specifiche esatte riportate sulla targhetta della servovalvola prima di alimentare il sistema.

L'IMHSS03 è in grado di gestire sensori di retroazione LVDT a 3 fili meno recenti?

Sì. Il modulo è completamente programmabile per interfacciarsi con sensori LVDT a 3, 4 o 5 fili. Il tipo esatto di sensore e la configurazione del cablaggio sono specificati tramite le posizioni dei ponticelli dell'unità di terminazione e le variabili del codice di blocco del sistema.

Che cosa indica una combinazione ambra/rossa lampeggiante sui LED di stato?

La scheda dispone di 9 LED diagnostici. Una combinazione lampeggiante indica un'eccezione del processo in fase di esecuzione. In genere ciò significa un'interruzione del cavo di feedback dell'LVDT, un guasto a circuito aperto sull'anello di corrente del servo oppure che l'errore di posizione della valvola ha superato la banda morta di deviazione dal tracciamento preprogrammata per un periodo superiore al limite di timeout di sicurezza.

Manuale di progettazione e installazione sul campo

• Impostazioni dei dipshunt e dei ponticelli dell'unità di terminazione: Prima di inserire la scheda del modulo nello slot, impostare i dipshunt e i ponticelli fisici sulle unità di terminazione NTMP01 o NKTU01 in base al tipo specifico di LVDT (eccitazione CA o CC). Un'impostazione errata dei ponticelli può applicare tensioni CC dannose ai capi della bobina di un LVDT CA, causando il guasto permanente del sensore.

• Protocollo della matrice di schermatura e di messa a terra: Tutti i cablaggi di campo diretti alle servovalvole e ai sensori LVDT devono utilizzare cavi a coppie intrecciate e schermate indipendenti. Collegare la calza dello schermo esclusivamente sul lato dell'unità di terminazione, alla sbarra di rame di terra del quadro. Non collegare mai lo schermo a terra sul corpo della valvola della turbina, poiché gli elevati potenziali di terra sul piano della turbina farebbero circolare correnti massicce di anello di terra attraverso le linee di strumentazione, corrompendo i segnali con risoluzione a 24 bit.

• Procedura di calibrazione automatica del codice funzione 150: Disinserire la pressione del collettore idraulico primario e verificare manualmente che le valvole della turbina possano effettuare liberamente la corsa dallo 0% al 100% senza impuntamenti meccanici. Eseguire il comando di calibrazione automatica tramite il codice funzione 150 dal terminale di progettazione. Il processore mapperà i limiti della corsa e scriverà i fattori di guadagno del demodulatore appena derivati direttamente nella memoria EEPROM non volatile del modulo.

• Ritenzione meccanica e inserimento del modulo: Allineare i bordi della scheda con le guide per schede non conduttive dell'alloggiamento MMU a singolo slot. Inserire saldamente il modulo finché non si avverte che i connettori DIN posteriori si innestano nel backplane. Serrare le viti a testa zigrinata prigioniere superiore e inferiore del frontalino a 0,4 Nm (3.5 in-lbs) per garantire che la scheda rimanga correttamente inserita e messa a terra nonostante le vibrazioni locali del pavimento industriale.
