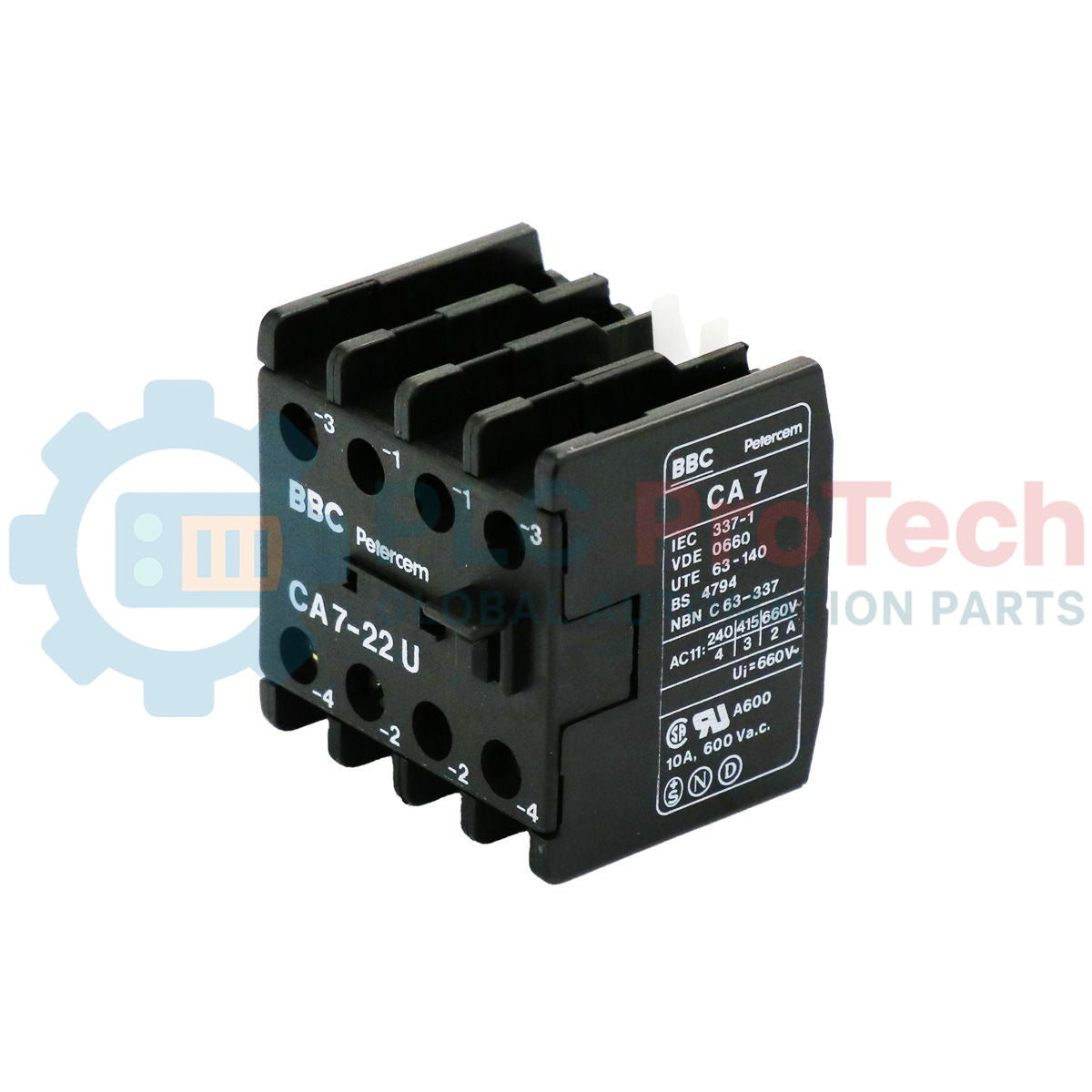

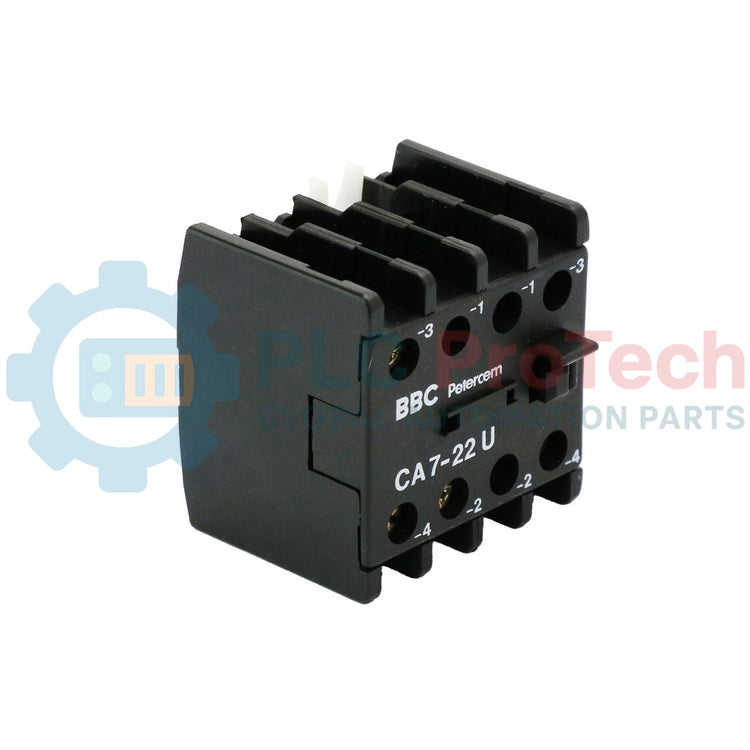

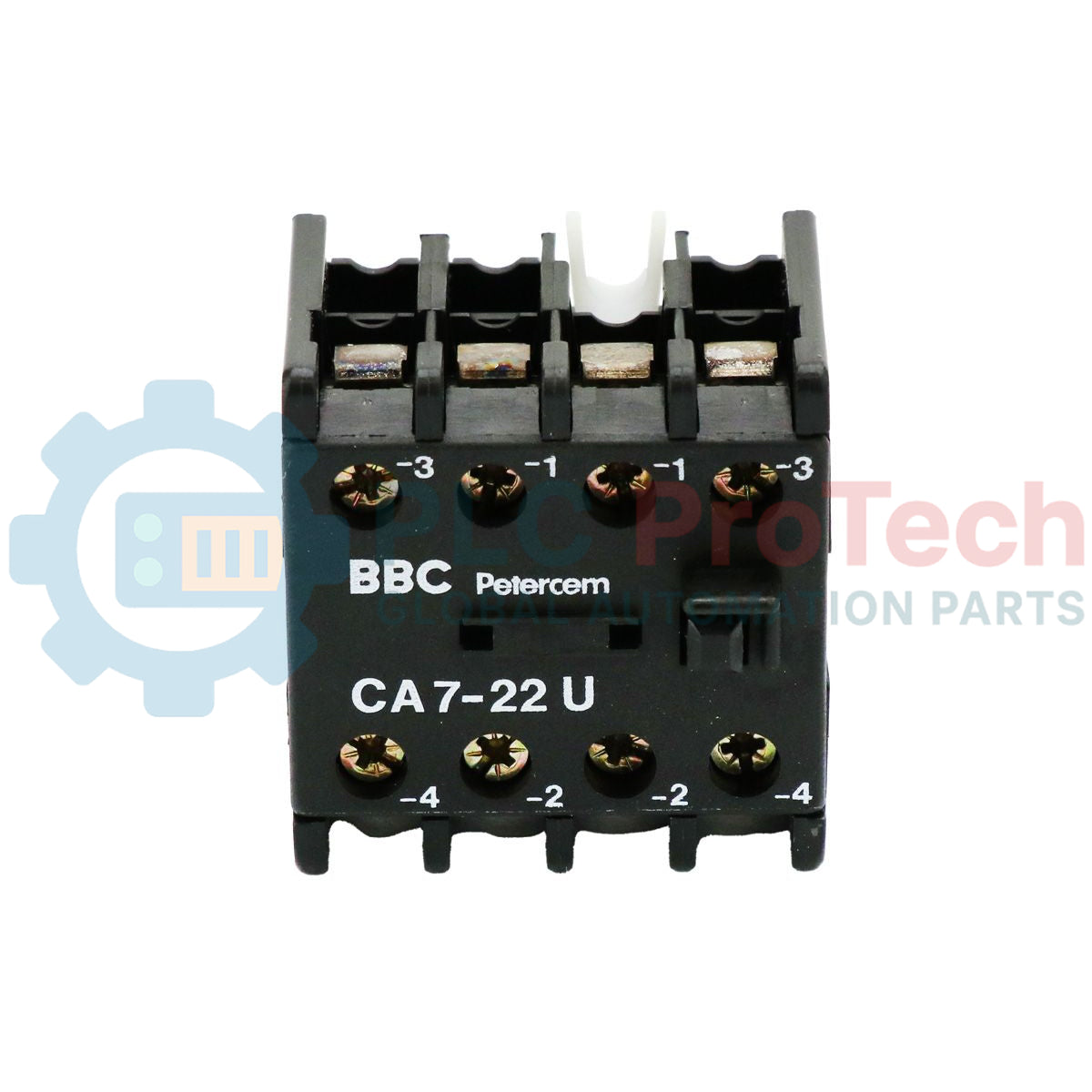

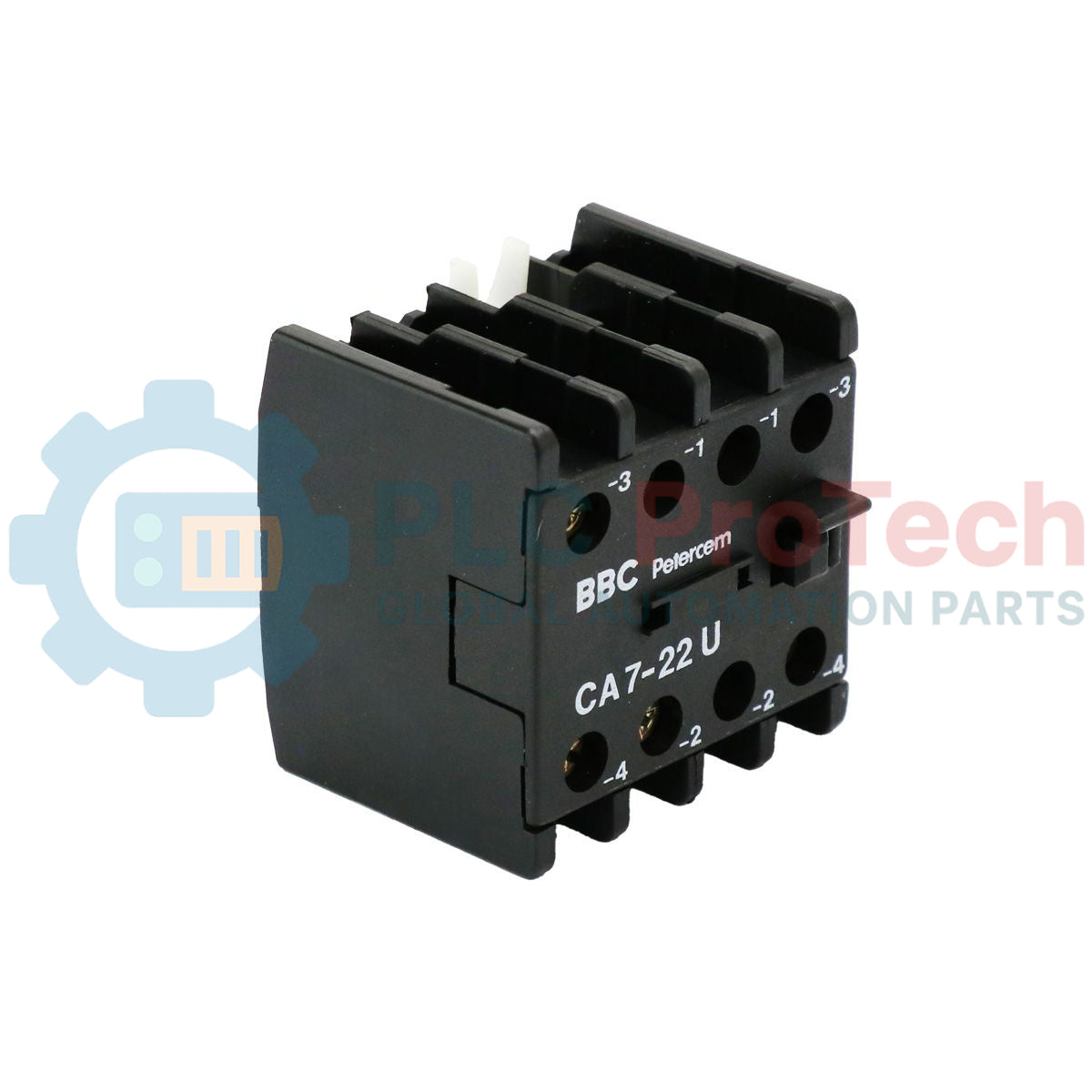

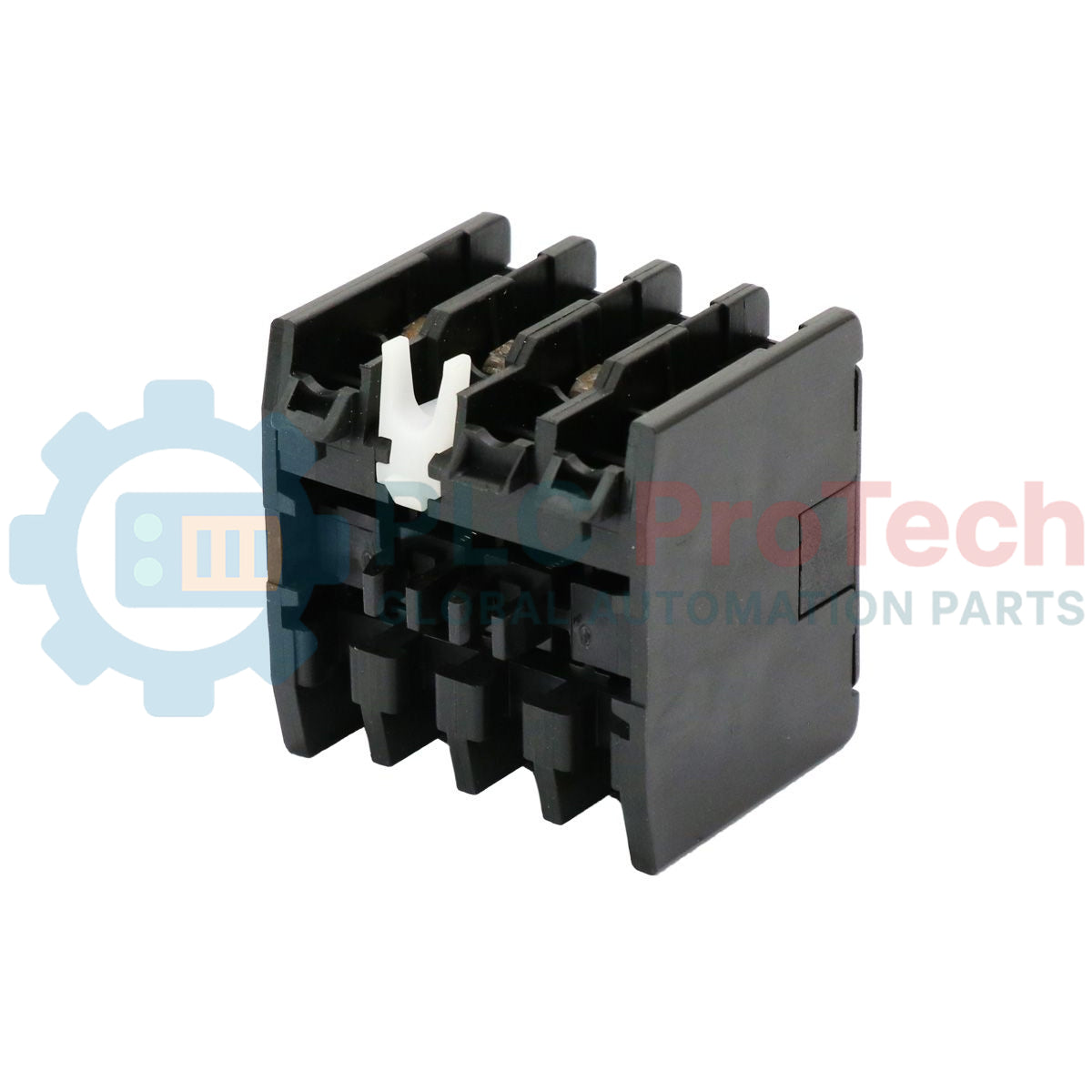

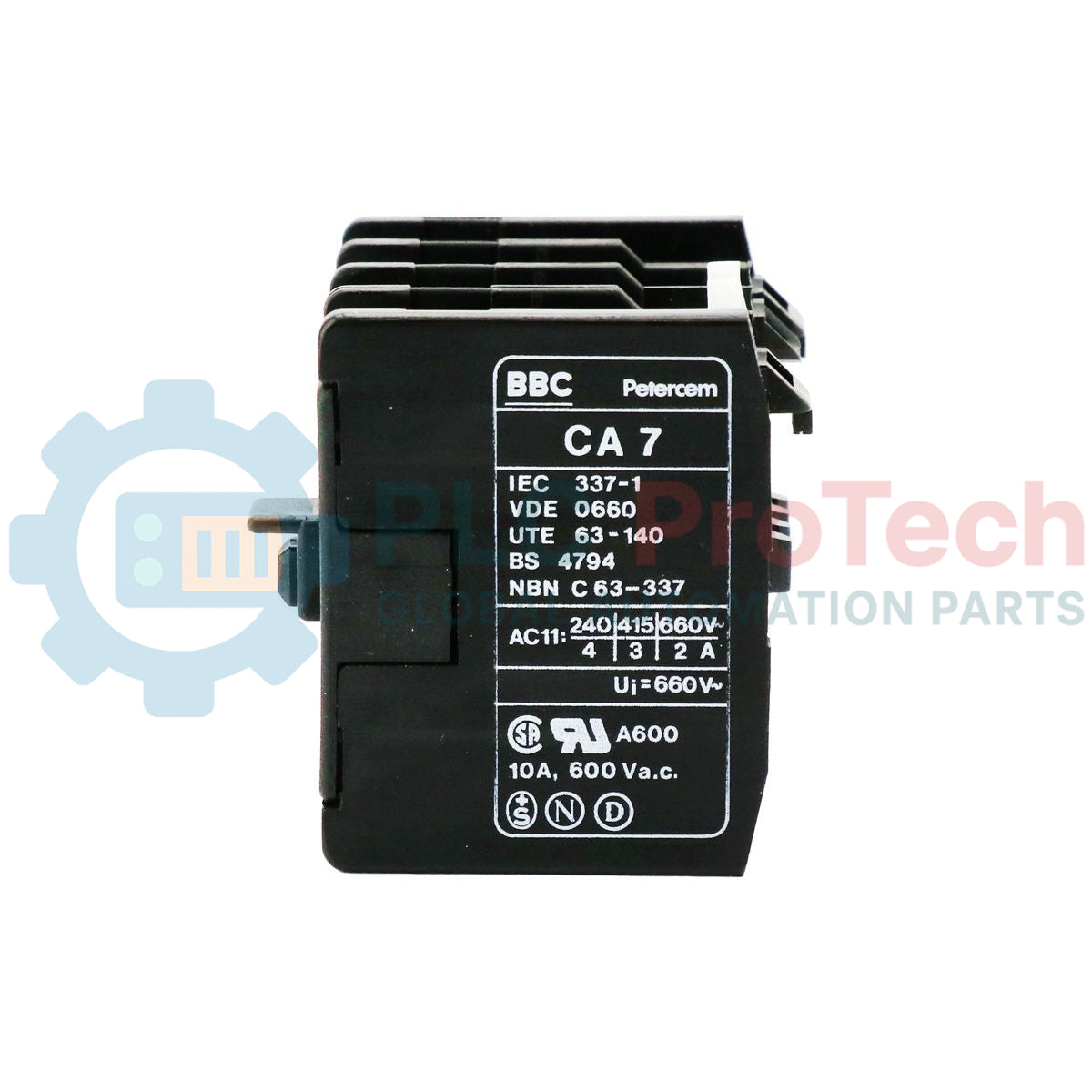

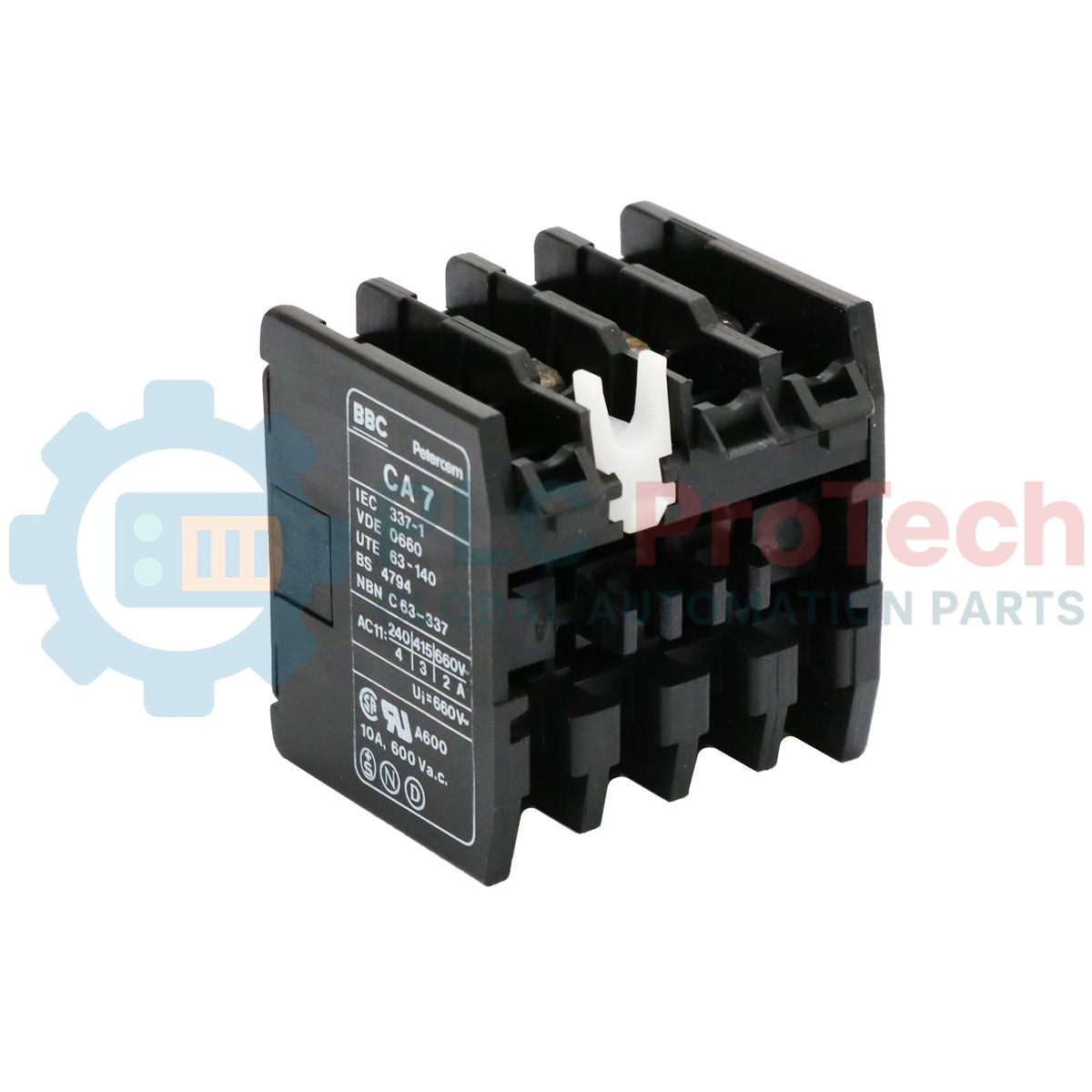

Blocco di contatti ausiliari ABB CA7-22U

Descrizione

Progettato per un'integrazione perfetta nelle architetture di controllo industriale, ABB CA7-22U fornisce un feedback affidabile dei contatti ausiliari per monitorare le transizioni di stato del contattore. Questo blocco contatti con montaggio frontale è dotato di un collegamento meccanico altamente affidabile, sincronizzato con precisione con i poli principali del contattore associato. Realizzato con un robusto involucro di livello industriale, è ottimizzato per fornire segnali di feedback precisi agli ingressi PLC, ai sistemi di interblocco di sicurezza e agli indicatori dei circuiti di controllo anche in condizioni operative impegnative.

Caratteristiche principali

• Configurazione bilanciata dei contatti: dotato di 2 contatti ausiliari normalmente aperti (NO) e 2 normalmente chiusi (NC) per una progettazione flessibile dei circuiti.
• Montaggio frontale a scatto: si installa facilmente direttamente sulla parte anteriore dei contattori compatibili, senza richiedere utensili o componenti di montaggio specializzati.
• Feedback di controllo ad alta integrità: progettato per offrire una bassa resistenza di contatto e una commutazione altamente ripetibile per gli interblocchi di sicurezza e la segnalazione dello stato.
• Ingombro compatto: il fattore di forma standardizzato riduce al minimo l'occupazione in profondità del quadro, consentendo un cablaggio ordinato anche negli involucri di controllo affollati.

Applicazioni

• Gruppi di avviamento per centri di controllo motori (MCC) e quadri di controllo.
• Sistemi di interblocco elettrico per contattori di inversione e avviatori stella-triangolo.
• Segnalazione dello stato agli ingressi dei moduli PLC e ai sistemi di controllo distribuiti (DCS).
• Attivazione dei circuiti ausiliari di allarme e guasto nei quadri di distribuzione elettrica.

Specifiche tecniche

Approfondimenti empirici sull'ingegneria

Modelli alternativi e compatibilità

Verificare l'interfaccia di accoppiamento fisica del telaio del contattore principale prima dell'acquisto. Assicurarsi che il meccanismo di azionamento sia allineato correttamente con la guida anteriore di montaggio del contattore per evitare un'usura meccanica irregolare dei cursori dei contatti ausiliari.

Problemi applicativi e note tecniche

Quando si collegano questi contatti a moduli di ingresso digitali PLC a bassa tensione (come i sistemi a 24 V CC), prestare attenzione ai requisiti di corrente minima di commutazione. I contatti ausiliari di potenza standard possono sviluppare un'ossidazione superficiale microscopica in ambienti molto umidi o corrosivi, causando potenzialmente una perdita intermittente del segnale se le correnti del circuito sono inferiori a 10 mA.

Suggerimenti per la messa in servizio e il cablaggio

Eseguire sempre un test manuale di azionamento meccanico dopo l'installazione per confermare che il blocco di contatti ausiliari si muova in completa sincronizzazione con il gruppo solenoide del contattore. Assicurarsi che la tensione del cablaggio non allontani il blocco ausiliario dalla sua sede a scatto, poiché ciò può causare una chiusura incompleta dei contatti.
