Modulo di comunicazione ABB CM588-CN-XC 1SAP372800R0001 AC500 CANopen Slave

Panoramica del prodotto

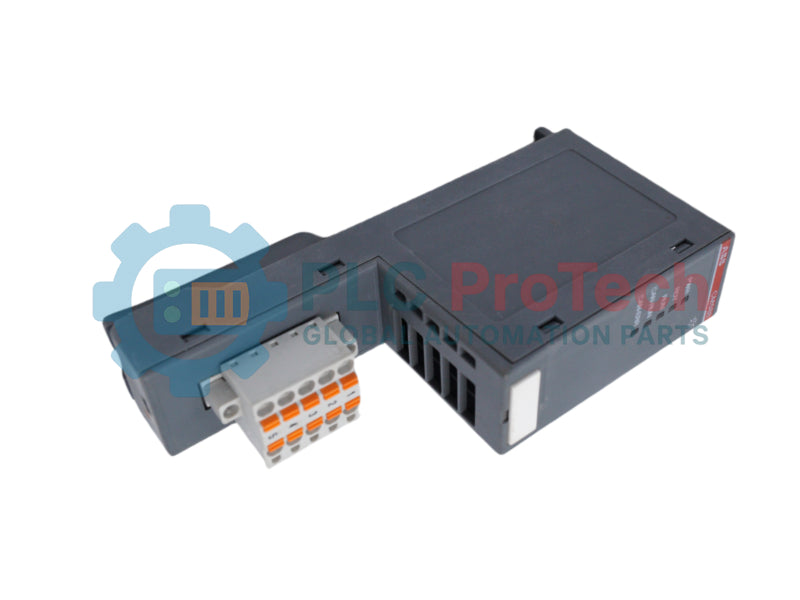

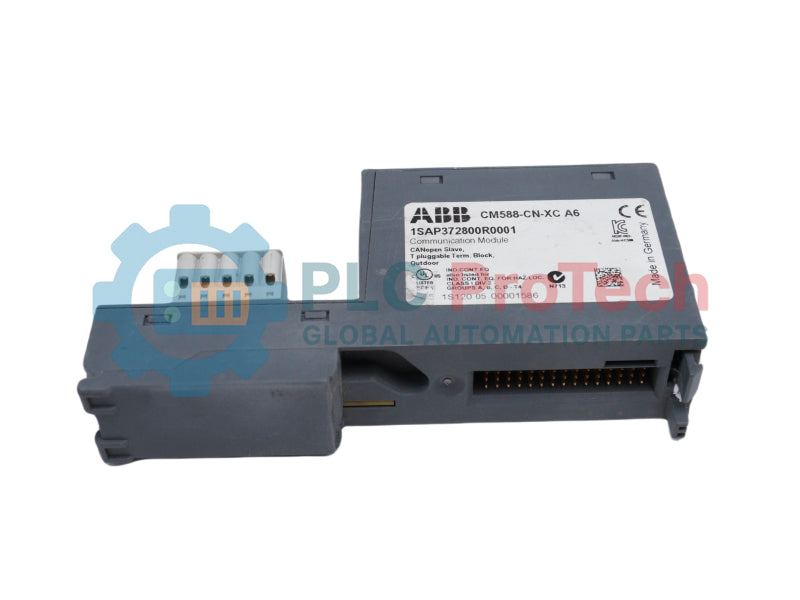

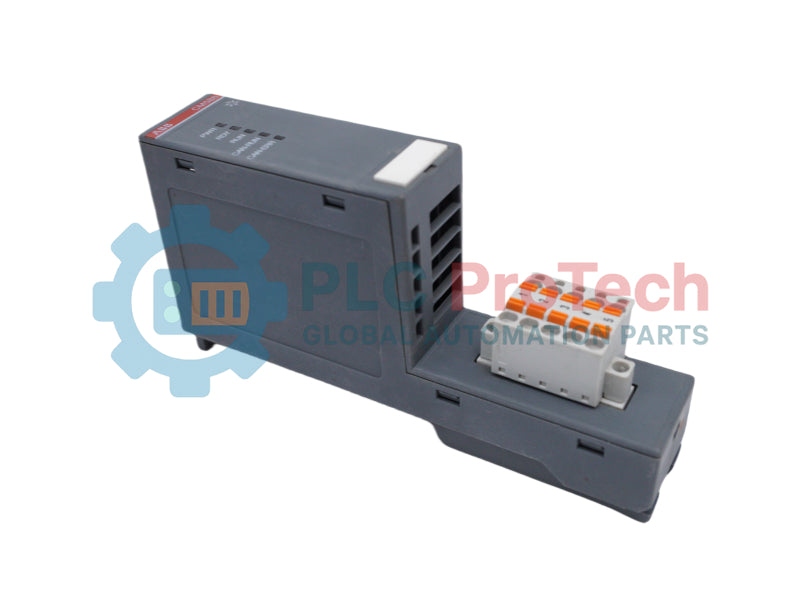

L'ABB CM588-CN-XC (1SAP372800R0001) è un modulo di comunicazione slave CANopen progettato per la piattaforma PLC ABB AC500. Consente la comunicazione deterministica tramite bus di campo tra la CPU AC500 e i dispositivi CANopen distribuiti nei sistemi di automazione industriale.

Questo modulo appartiene alla serie AC500-XC (eXtended Conditions), progettata per ambienti industriali difficili. Supporta un funzionamento affidabile in presenza di variazioni estreme della temperatura, vibrazioni e condizioni di elevata umidità. La variante XC viene generalmente impiegata in sistemi offshore, nell'automazione marina, negli impianti eolici e nei macchinari industriali pesanti, dove i moduli PLC standard potrebbero guastarsi.

Il CM588-CN-XC opera esclusivamente come nodo slave CANopen e risponde a un controllore master all'interno di una rete CANopen strutturata. Supporta lo scambio ciclico dei dati in tempo reale basato sulla comunicazione tramite dizionario degli oggetti, garantendo un comportamento del sistema prevedibile e sincronizzato.

Caratteristiche principali

• Modulo di comunicazione slave CANopen per sistemi PLC ABB AC500

• Progettato per applicazioni AC500-XC in condizioni ambientali estreme

• Funzionamento stabile in presenza di vibrazioni, umidità e sollecitazioni termiche

• Supporta lo scambio ciclico deterministico dei dati tramite il protocollo CANopen

• Morsettiera a molla innestabile 2x5 per un cablaggio di campo sicuro

• Compatibile con il montaggio su guida DIN e con i rack AC500 standard

• Adatto per l'automazione distribuita e le architetture con bus di campo

Specifiche tecniche

Comunicazione e comportamento del sistema

Il CM588-CN-XC opera come nodo slave in una rete CANopen controllata da un dispositivo master. La comunicazione si basa su frame CAN standardizzati e sulla mappatura del dizionario degli oggetti.

A ciascun nodo viene assegnato un ID univoco e i parametri di comunicazione, come la velocità di trasmissione e il ciclo di trasmissione, vengono configurati tramite l'ambiente di engineering AC500.

Il modulo supporta lo scambio ciclico di dati di processo (PDO) e l'accesso ai parametri tramite oggetti dati di servizio (SDO), garantendo sia il controllo in tempo reale sia la flessibilità di configurazione nei sistemi di automazione.

Linee guida per il cablaggio e l'installazione

Un'installazione corretta è essenziale per garantire una comunicazione CANopen stabile.

• Utilizzare cavi a doppino intrecciato schermati conformi allo standard ISO 11898

• Installare resistori di terminazione da 120Ω a entrambe le estremità del bus CAN

• Tenere il cablaggio CAN separato dai cavi di alimentazione (si raccomanda una distanza minima di 200 mm)

• Collegare la schermatura del cavo alla terra funzionale (FE) per garantire la stabilità EMC

• Assicurarsi che l'ID del nodo e la velocità di trasmissione siano configurati correttamente prima dell'avvio del sistema

Una terminazione errata o una schermatura insufficiente possono causare errori di comunicazione, come stati bus-off o perdita di frame.

Considerazioni su EMC e condizioni ambientali

La versione XC è progettata per ambienti difficili e include una maggiore protezione contro le vibrazioni e le atmosfere corrosive grazie al rivestimento conforme.

Per mantenere le prestazioni EMC:

• Garantire una corretta messa a terra del modulo e della struttura dell'armadio

• Evitare lunghi percorsi paralleli tra i cavi di alimentazione e quelli di segnale

• Mantenere stabili le condizioni di umidità nell'armadio per prevenire la condensa

• Per le applicazioni all'esterno, utilizzare un involucro con grado di protezione IP54 o superiore

Applicazioni

L'ABB CM588-CN-XC è ampiamente utilizzato in:

• Sistemi di automazione navale

• Piattaforme offshore per petrolio e gas

• Sistemi di controllo delle turbine eoliche

• Macchinari industriali pesanti

• Reti distribuite di automazione di fabbrica

• Sistemi di controllo delle infrastrutture che richiedono la comunicazione CANopen

Informazioni per l'ordine

• ID prodotto: 1SAP372800R0001

• Designazione del tipo: CM588-CN-XC

• EAN: 4016779864817

• Quantità minima ordinabile: 1 pezzo

Domande frequenti

Q1: Qual è la principale differenza tra CM588-CN e CM588-CN-XC?
La versione XC è progettata per condizioni ambientali estreme, inclusi un intervallo di temperatura più ampio e una maggiore resistenza alle vibrazioni.

Q2: Questo modulo è un master CANopen?
No, funziona esclusivamente come nodo slave CANopen.

Q3: Può sostituire direttamente il CM588-CN standard?
Sì, è compatibile con le versioni precedenti, ma è necessario verificare i requisiti ambientali e di configurazione del sistema.

Q4: Cosa succede se la terminazione del bus CAN è errata?
Una terminazione errata può causare riflessioni del segnale, corruzione dei dati o un'interruzione completa della comunicazione.
