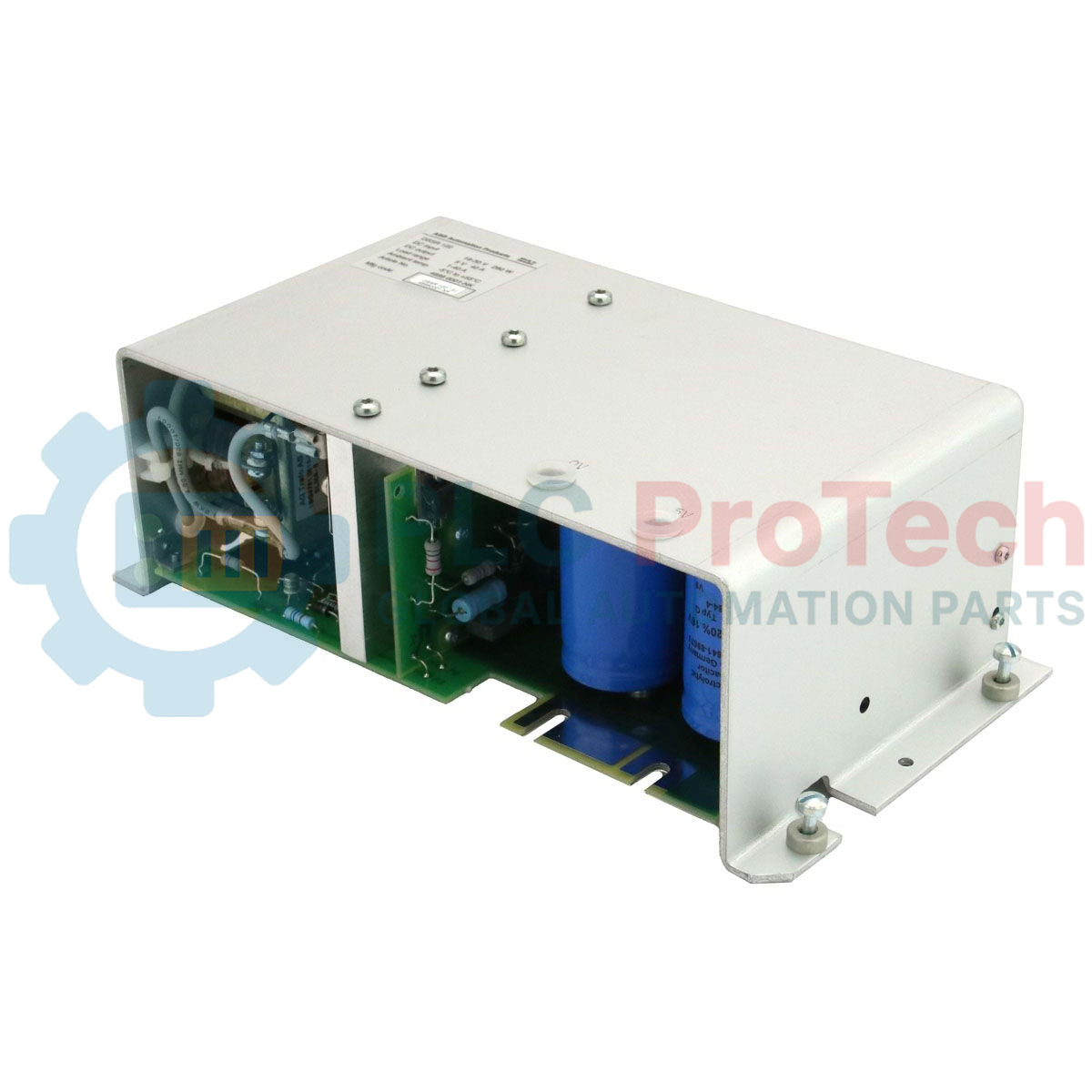

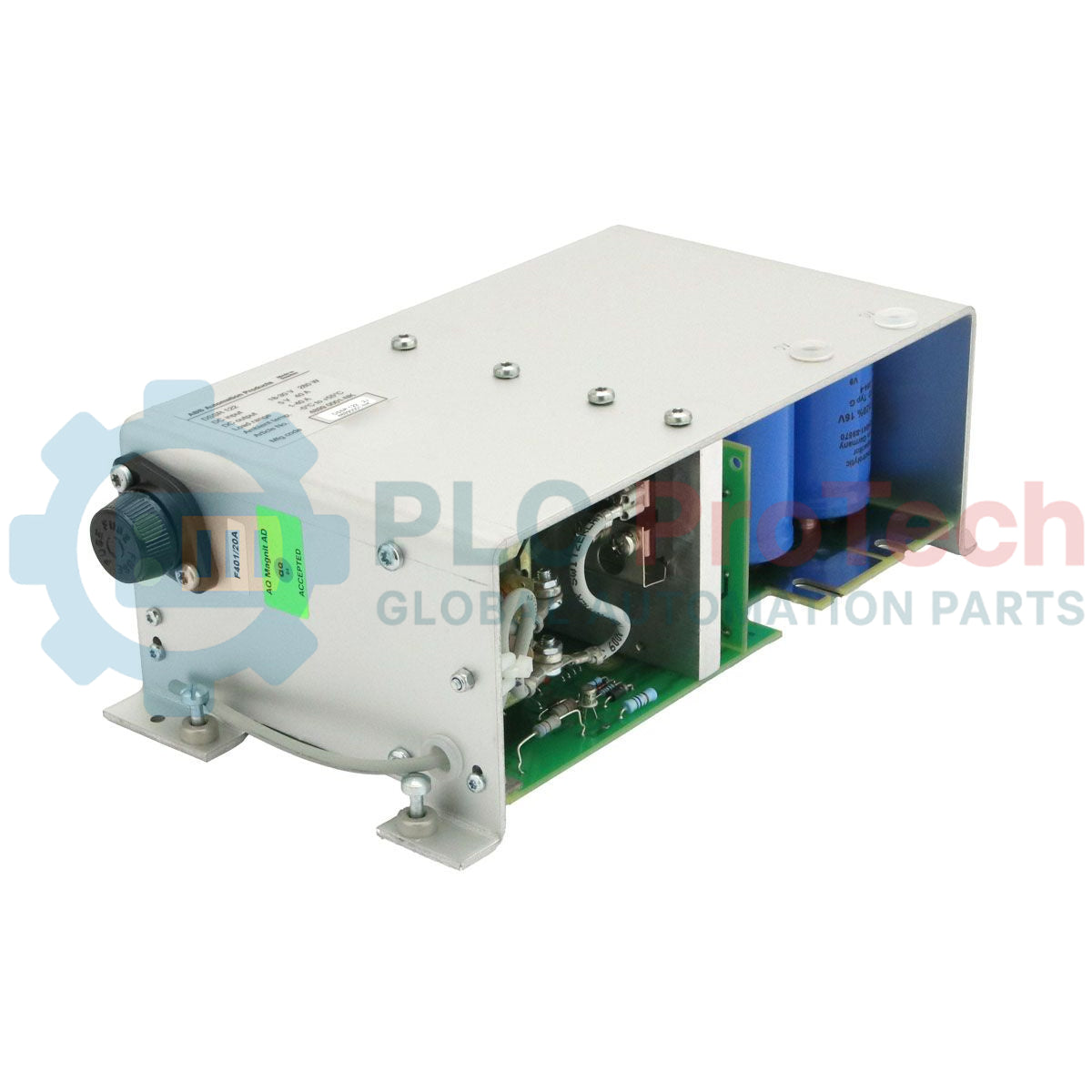

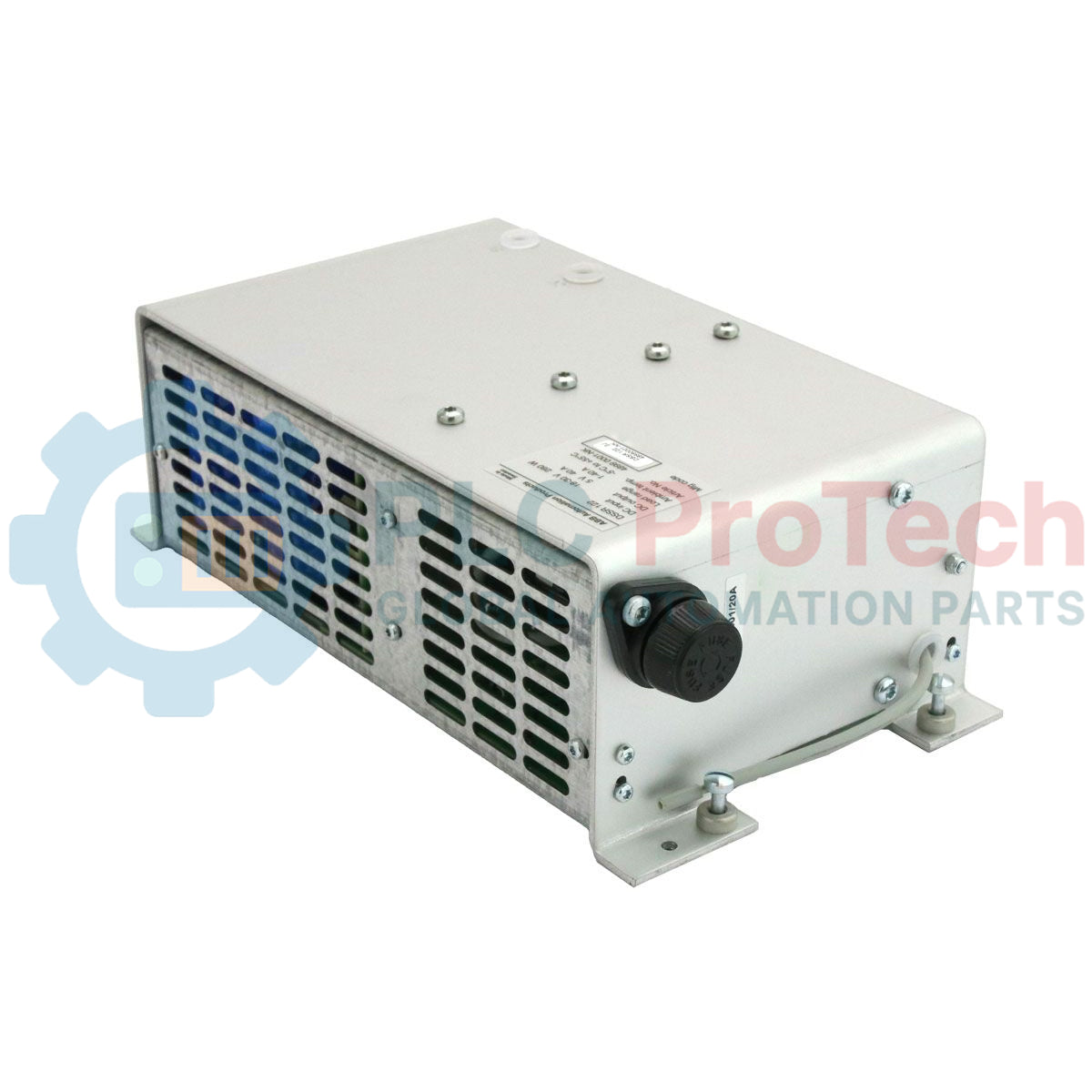

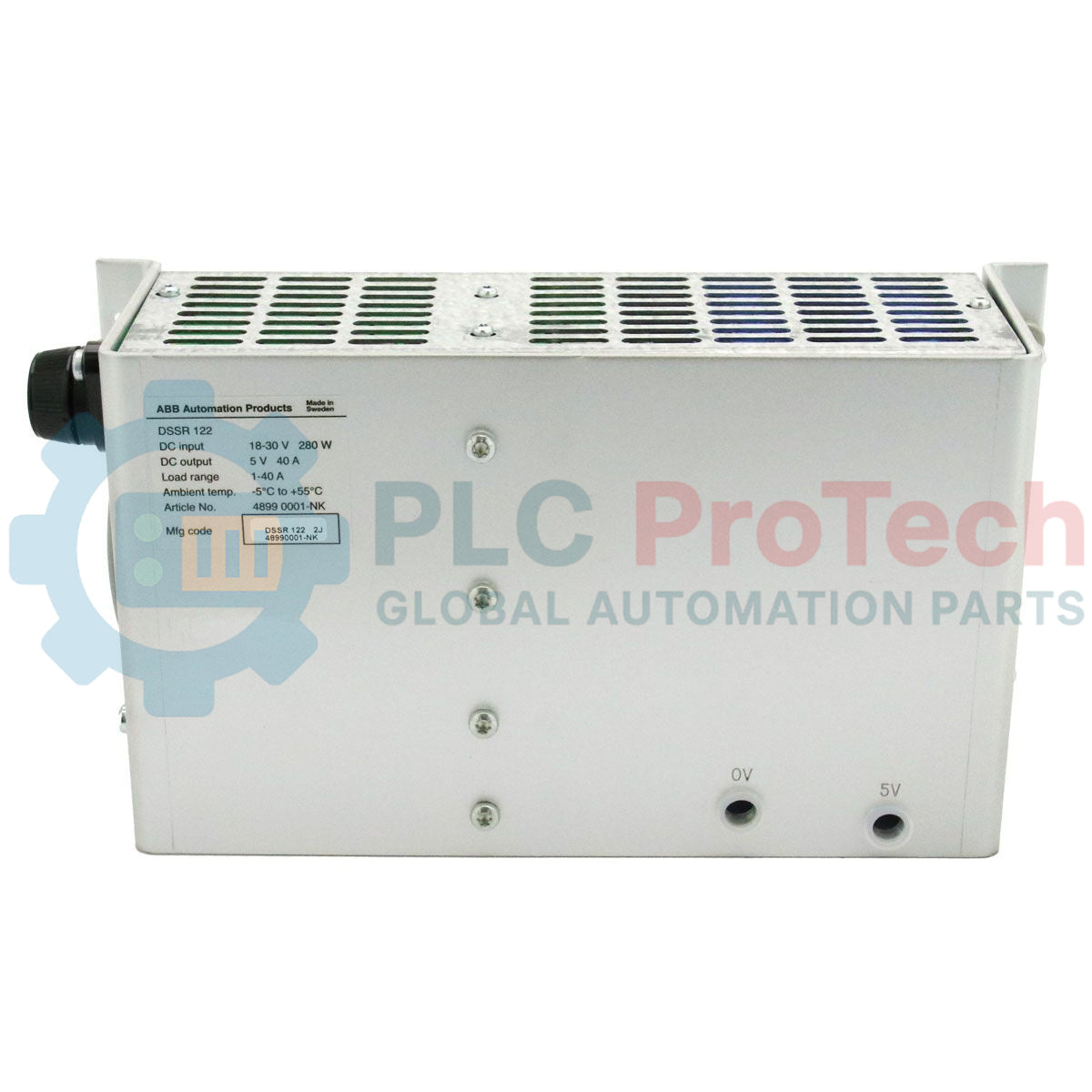

Unità di alimentazione ABB DSSR122 Advant Master

Descrizione

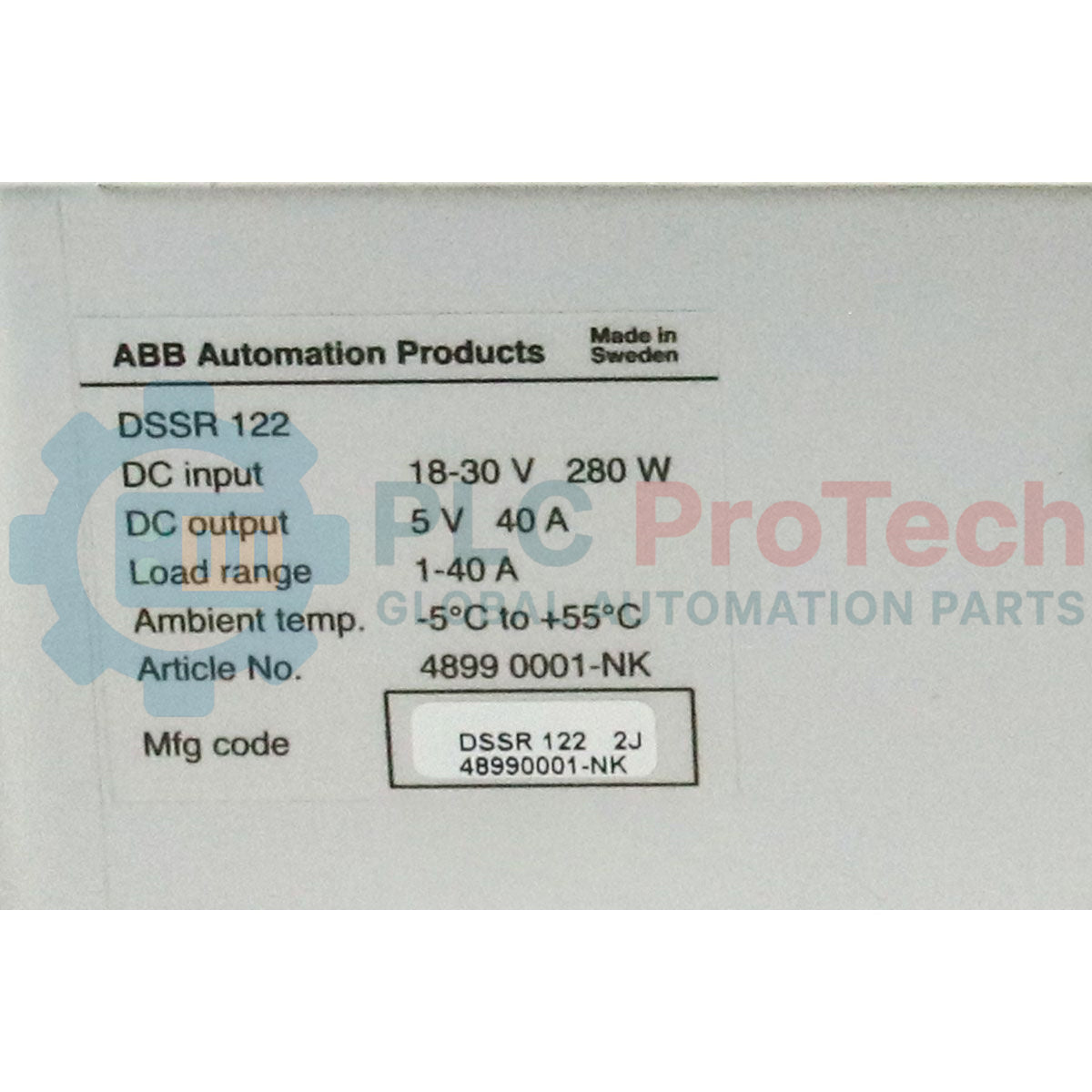

Fornendo un'alimentazione logica stabilizzata al backplane, ABB DSSR122 funziona come modulo di alimentazione ad alta capacità nell'architettura del sistema di controllo legacy Advant Master (Advant OCS). Questo modulo è progettato per accettare un intervallo di ingresso principale da 18 V a 30 V CC e convertirlo in un'uscita altamente regolata da 5 V CC, con una corrente nominale fino a 40 A. Progettato per resistere alle sollecitazioni elettriche dei processi industriali pesanti, l'hardware fornisce un'alimentazione costante e a bassa ondulazione direttamente al backplane del rack, garantendo il funzionamento continuo delle unità di elaborazione e delle interfacce di comunicazione.

Caratteristiche principali

• Uscita ad alta corrente: fornisce continuamente alimentazione logica a 5 V CC a 40 A per supportare configurazioni dense con più moduli.
• Ampia tolleranza dell'ingresso CC: funziona in modo affidabile con una tensione di ingresso CC variabile da 18 V a 30 V, compensando le normali cadute di tensione della linea di alimentazione.
• Integrazione del sistema: compatibilità meccanica ed elettrica nativa con i gruppi rack ABB Advant Controller.

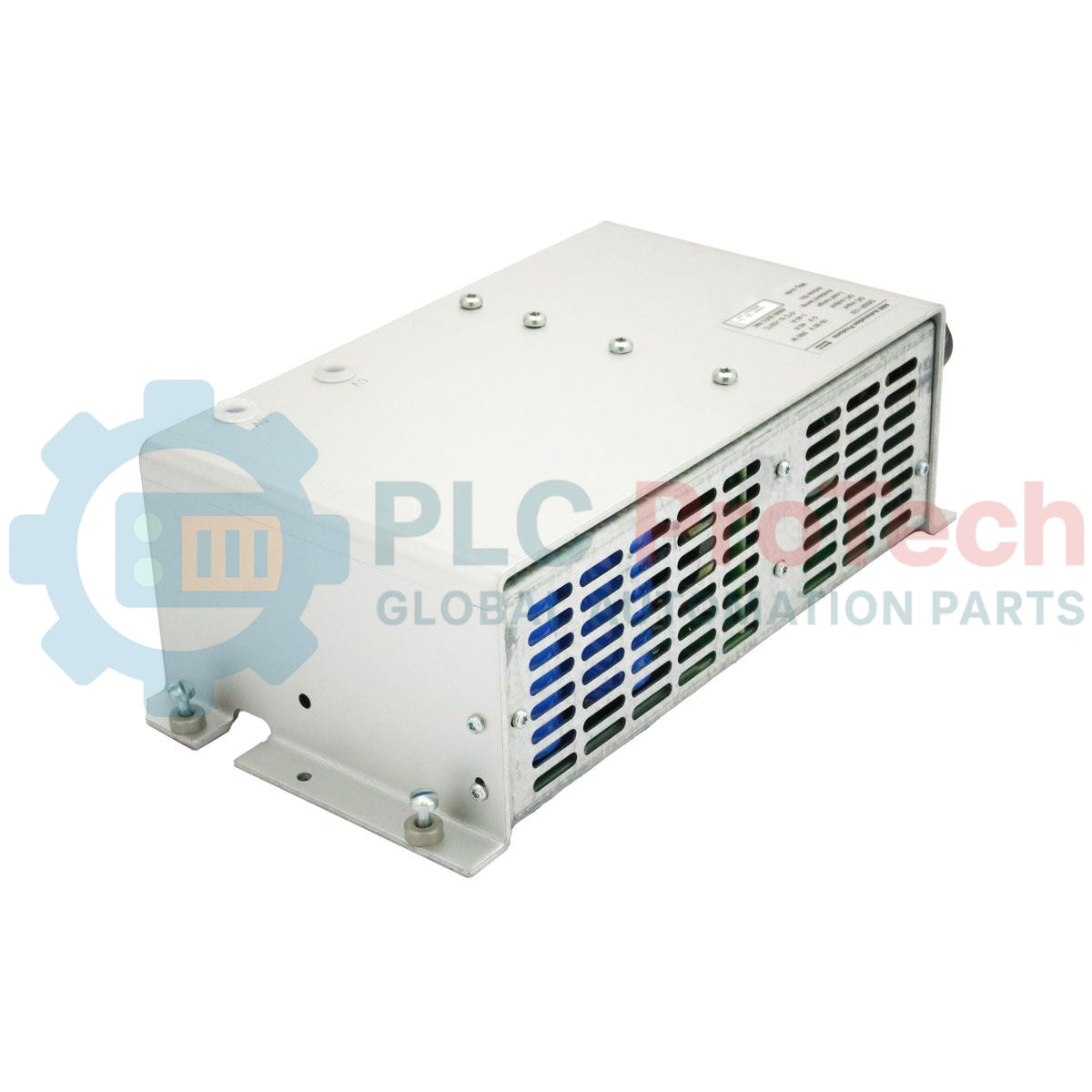

• Involucro robusto: alloggiamento metallico di grado industriale progettato per un'efficace dissipazione passiva del calore e una protezione strutturale.

Applicazioni

• Stazioni di controllo del processo ABB Advant Controller 410 (AC410) e Advant Controller 450 (AC450).
• Installazioni in armadi centralizzati che richiedono alimentazioni logiche a 5 V CC ad alta corrente.
• Industrie di processo continuo, tra cui cartiere, impianti di produzione di energia e impianti di raffinazione chimica.

Specifiche tecniche

Indicazioni ingegneristiche empiriche

Modelli alternativi e compatibilità

Il DSSR122 funge da gruppo di alimentazione sostitutivo diretto. Assicurarsi che le guide fisiche del backplane e gli elementi di codifica dinamica del sub-rack siano correttamente allineati allo chassis dell’unità prima dell’inserimento, per evitare di danneggiare i perni di guida sui backplane OCS più vecchi.

Problemi applicativi e note ingegneristiche

A pieno carico di 40 A, la resistenza dei contatti del backplane deve essere ridotta al minimo. L’ossidazione dei connettori del rack invecchiati può causare punti ad alta resistenza, con conseguenti cadute di tensione locali e sollecitazioni termiche. Pulire i contatti del backplane con detergenti per contatti approvati e privi di residui durante i normali cicli di manutenzione.

Suggerimenti per la messa in servizio e il cablaggio

Per gestire l’assorbimento di corrente dell’ingresso primario nelle condizioni di picco all’avvio, assicurarsi che i cavi di alimentazione a 24 V CC siano correttamente dimensionati per prevenire cali transitori di tensione. Utilizzare conduttori in rame multifilo con terminali a bussola corretti sulla morsettiera.

Linee guida per l’installazione
