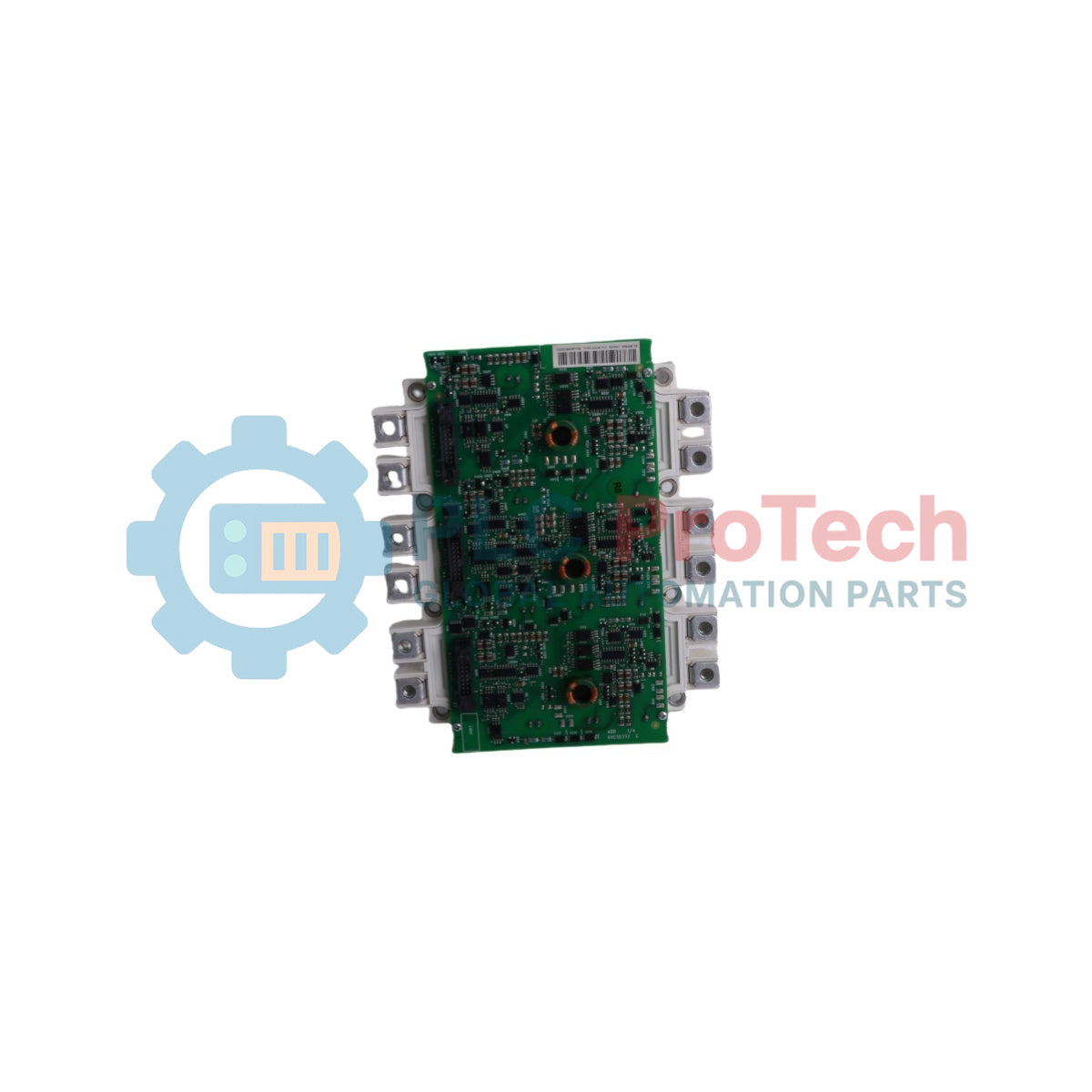

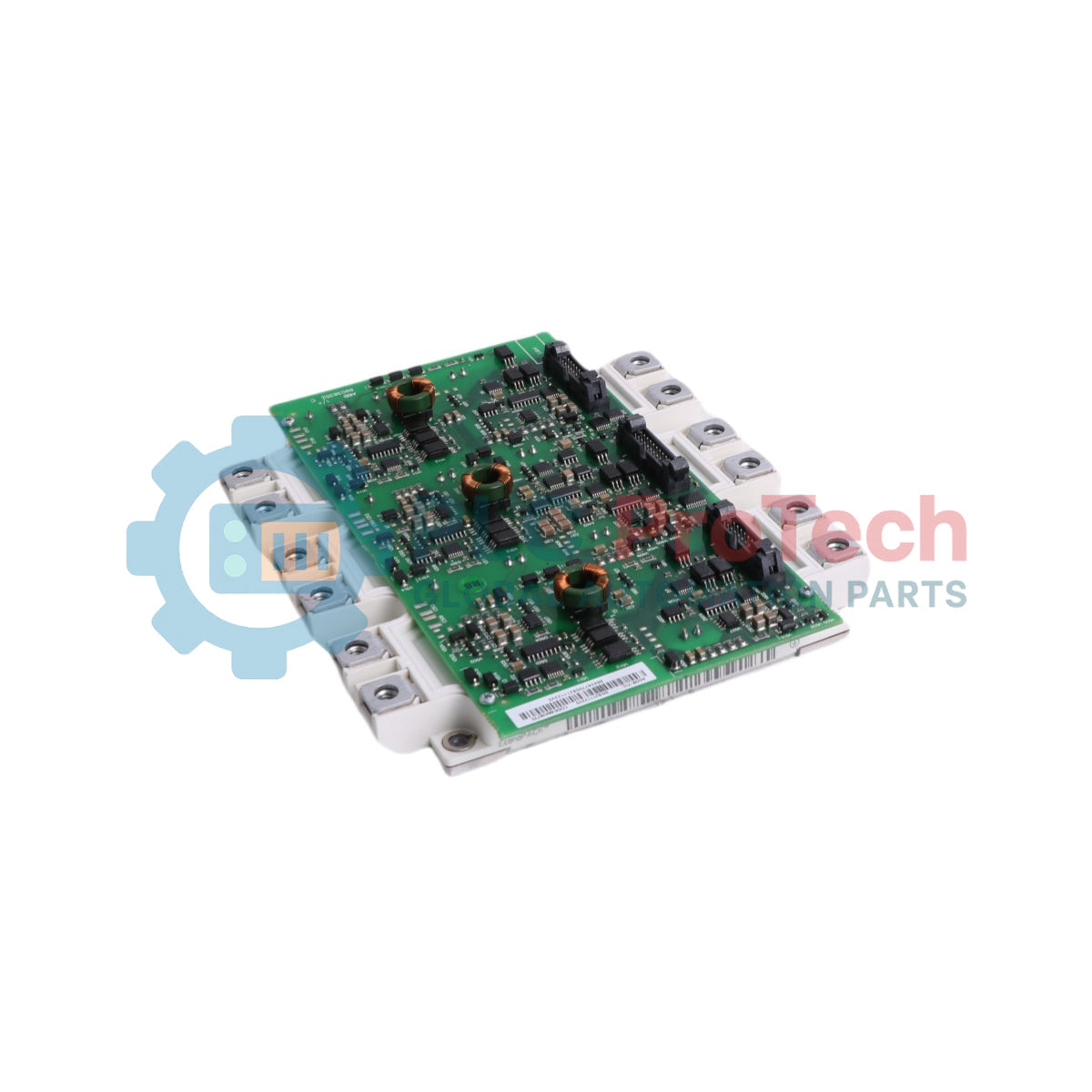

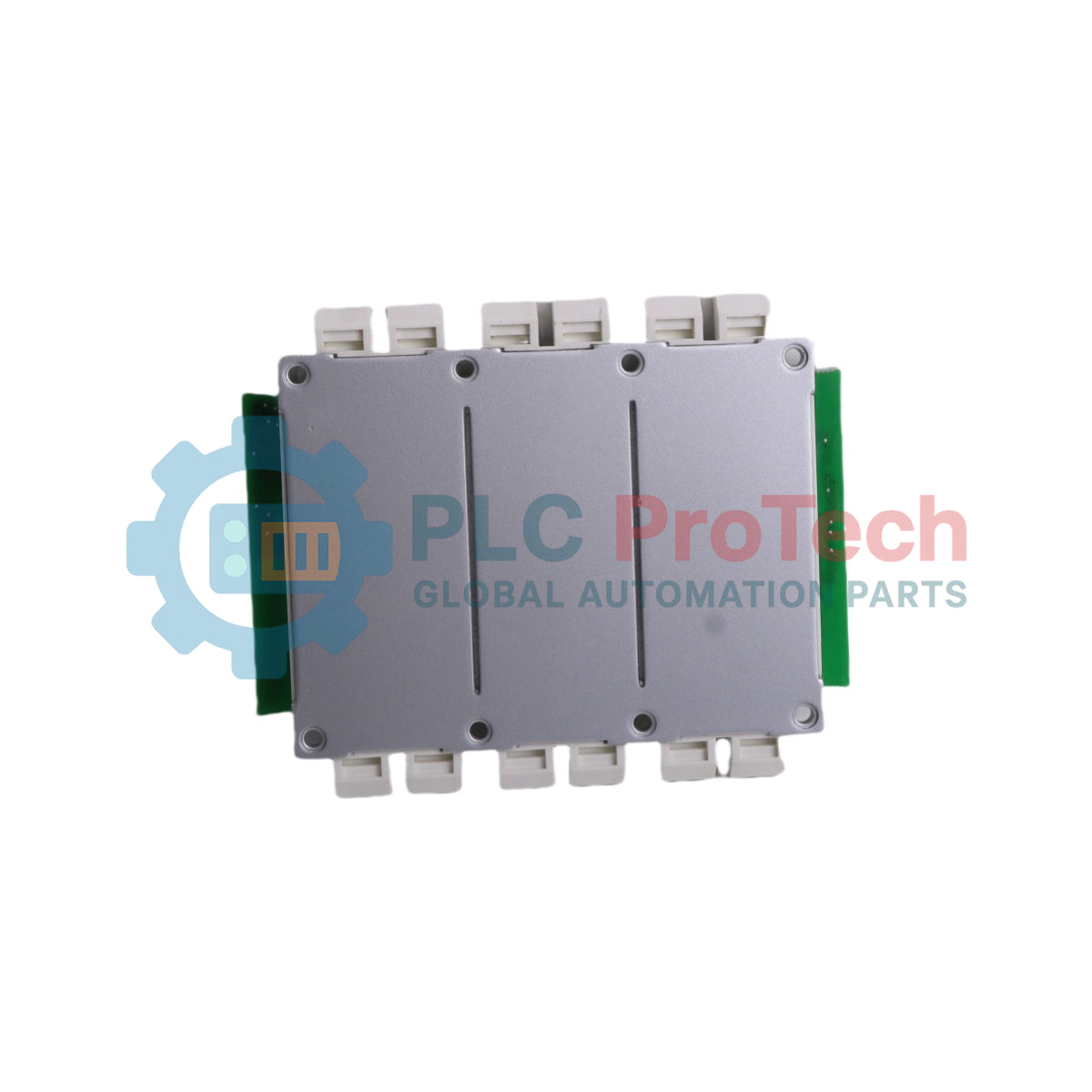

ABB FS450R17KE3/AGDR-72CS Gruppo di potenza IGBT dell'azionamento ACS800

Panoramica del prodotto

Il FS450R17KE3/AGDR-72CS è un gruppo semiconduttore di potenza ad alte prestazioni progettato per i convertitori di frequenza industriali della serie ABB ACS800. Questo componente critico funge da "muscolo e cervello" dello stadio inverter, combinando un modulo IGBT Infineon ad alta capacità con una scheda driver di gate ABB AGDR-72CS regolata con precisione. Progettato per reti industriali da 690 VAC per impieghi gravosi, il FS450R17KE3/AGDR-72CS viene frequentemente utilizzato in settori ad alta intensità operativa come l'industria offshore del petrolio e del gas, l'estrazione mineraria in miniere profonde e la propulsione marittima. Fornendo un isolamento da 1700 V e una gestione della corrente continua di 450 A, questo gruppo garantisce un controllo superiore della coppia e un'elevata efficienza energetica. La sostituzione di moduli usurati o guasti con gruppi integrati ABB originali è fondamentale per prevenire guasti catastrofici fase-terra e garantire la massima disponibilità nelle applicazioni critiche di controllo dei processi.

Configurazione tecnica

Il gruppo utilizza una topologia a 6 elementi, vale a dire che una singola unità contiene il ponte inverter trifase completo. La configurazione hardware è ottimizzata per la commutazione ad alta velocità con interferenze elettromagnetiche minime:

• Interfaccia driver integrata: La scheda AGDR-72CS è direttamente "cucita" ai pin dell'IGBT, eliminando l'induttanza parassita che normalmente provoca picchi di tensione.

• Comunicazione in fibra ottica: Utilizza connettori in fibra ottica V1 e V2 per i segnali di controllo, fornendo un isolamento elettrico totale tra lo stadio di potenza ad alta tensione e l'unità di controllo a bassa tensione.

• Logica di protezione: La scheda driver monitora in tempo reale la tensione collettore-emettitore (Vce), eseguendo uno spegnimento immediato a livello hardware se viene rilevato un evento di desaturazione (cortocircuito).

• Carica di gate personalizzata: A differenza delle schede generiche, la AGDR-72CS è calibrata specificamente per le caratteristiche della carica di gate (Qg) da 450 A del modulo FS450R17KE3, al fine di ottimizzare le perdite di commutazione.

Specifiche tecniche

Domande frequenti sul supporto tecnico

Perché il mio azionamento ha segnalato un guasto di "Cortocircuito" dopo la sostituzione del modulo?

Questo indica generalmente che la scheda AGDR ha rilevato che la tensione dell'IGBT (Vce) è rimasta troppo elevata mentre era nello stato "ON". Ciò può essere causato da un cortocircuito del carico esterno o, più comunemente, da una pasta termica "secca", che provoca il surriscaldamento del modulo e il suo guasto quasi istantaneo all'applicazione del carico.

Posso riutilizzare una scheda AGDR-72CS esistente con un nuovo IGBT FS450R17KE3?

Non è consigliato. Quando un IGBT si guasta, il potenziale del collettore ad alta tensione spesso si trasferisce ai pin di gate, provocando danni collaterali agli optoaccoppiatori e ai resistori della scheda driver. Per garantire l'affidabilità, sostituire sempre il gruppo come coppia abbinata.

La AGDR-72CS è intercambiabile con la AGDR-61C?

No. Ogni scheda driver è regolata specificamente per la carica di gate (Qg) dell'IGBT corrispondente. L'utilizzo di una scheda non compatibile provoca tempi di commutazione errati, con conseguente generazione di calore eccessiva e distruzione finale del modulo.

Guida all'installazione e alla manutenzione sul campo

• Gestione dell'interfaccia termica: La preparazione della superficie è il passaggio più importante. Pulire il dissipatore con alcol isopropilico fino a eliminare ogni residuo. Applicare uno strato uniforme di pasta termica di alta qualità alla piastra di base del modulo, con uno spessore target di 100 micron (0.1 mm). Una quantità eccessiva di pasta agisce da isolante anziché da conduttore, provocando una fuga termica.

• Serraggio meccanico: Posizionare il modulo sul dissipatore e serrare le viti di fissaggio secondo uno schema incrociato diagonale. Utilizzare una chiave dinamometrica calibrata impostata su 3.0-6.0 Nm. In questo modo si garantisce una pressione uniforme sulla piastra di base, prevenendo sollecitazioni meccaniche sui substrati ceramici interni.

• Gestione della fibra ottica: Quando si collegano i cavi in fibra V1/V2, assicurarsi che le porte siano pulite. Non piegare mai i cavi in fibra ottica con un raggio inferiore a 25 mm. Le pieghe strette causano l'attenuazione del segnale, che può provocare commutazioni irregolari o guasti del "Driver di gate".

• Sostituzione preventiva: Se un'unità di azionamento è rimasta in servizio continuo per più di 5 anni, la pasta termica potrebbe essersi carbonizzata o essersi seccata. L'ispezione periodica della pasta e la pulizia delle porte ottiche sono attività di manutenzione essenziali per prevenire guasti imprevisti.
