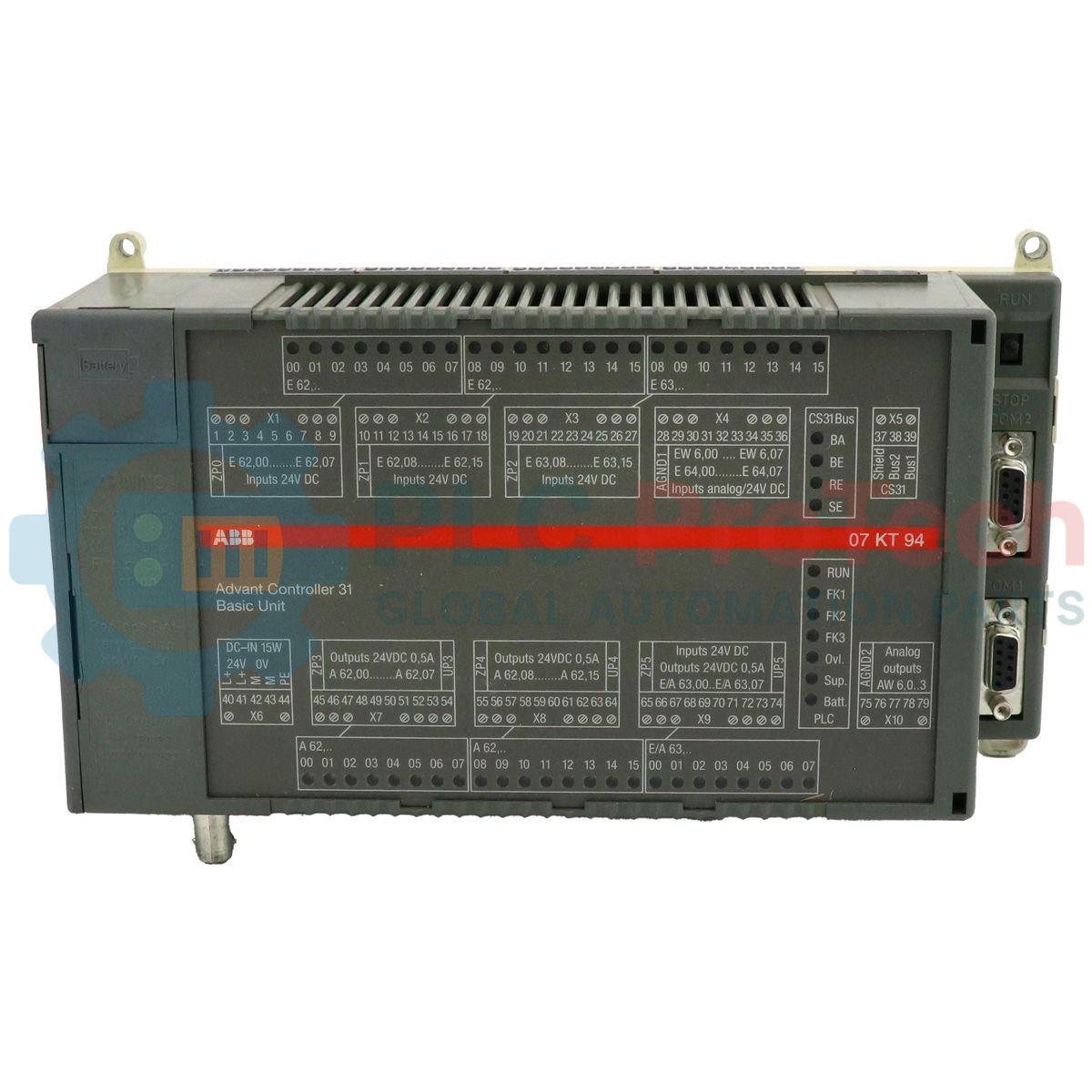

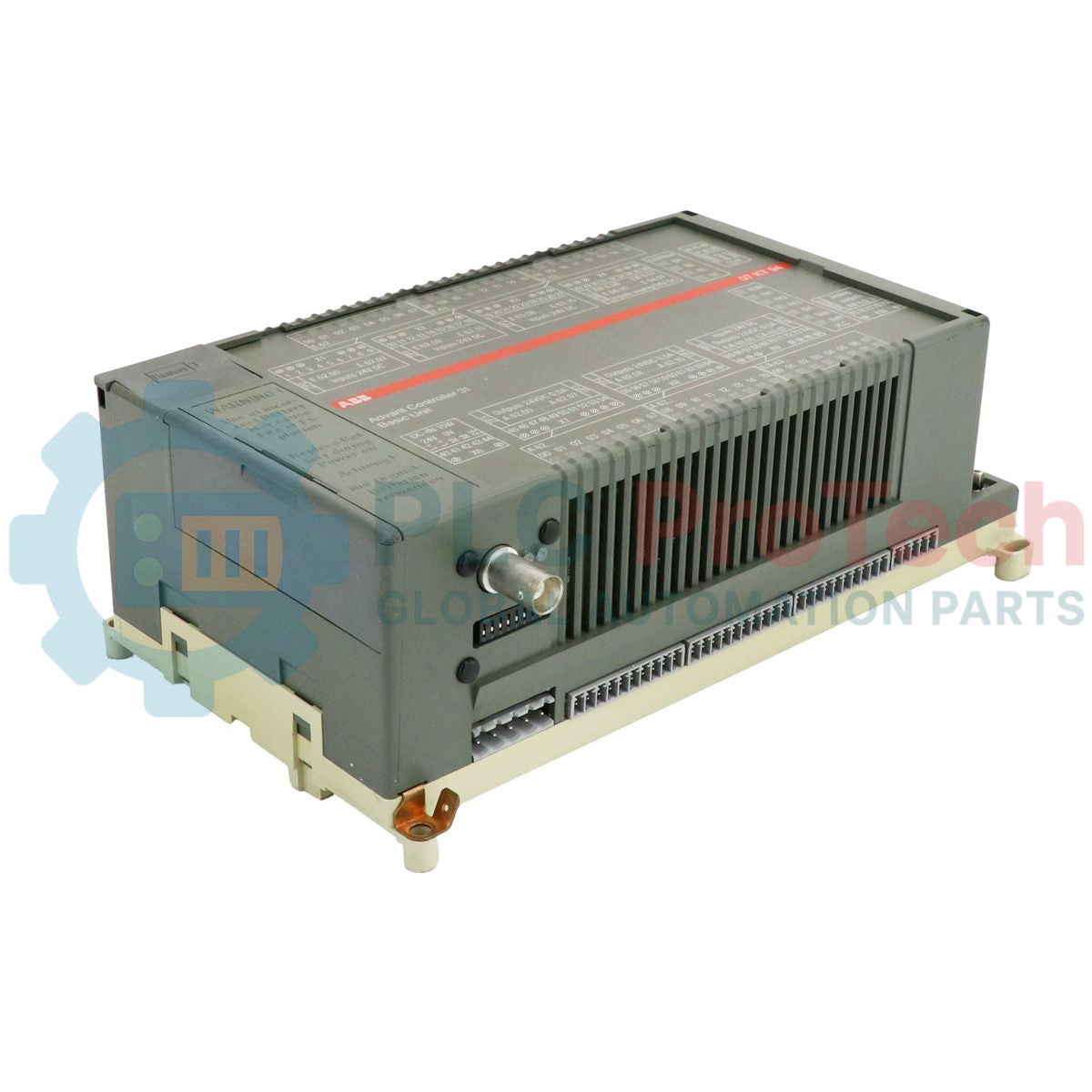

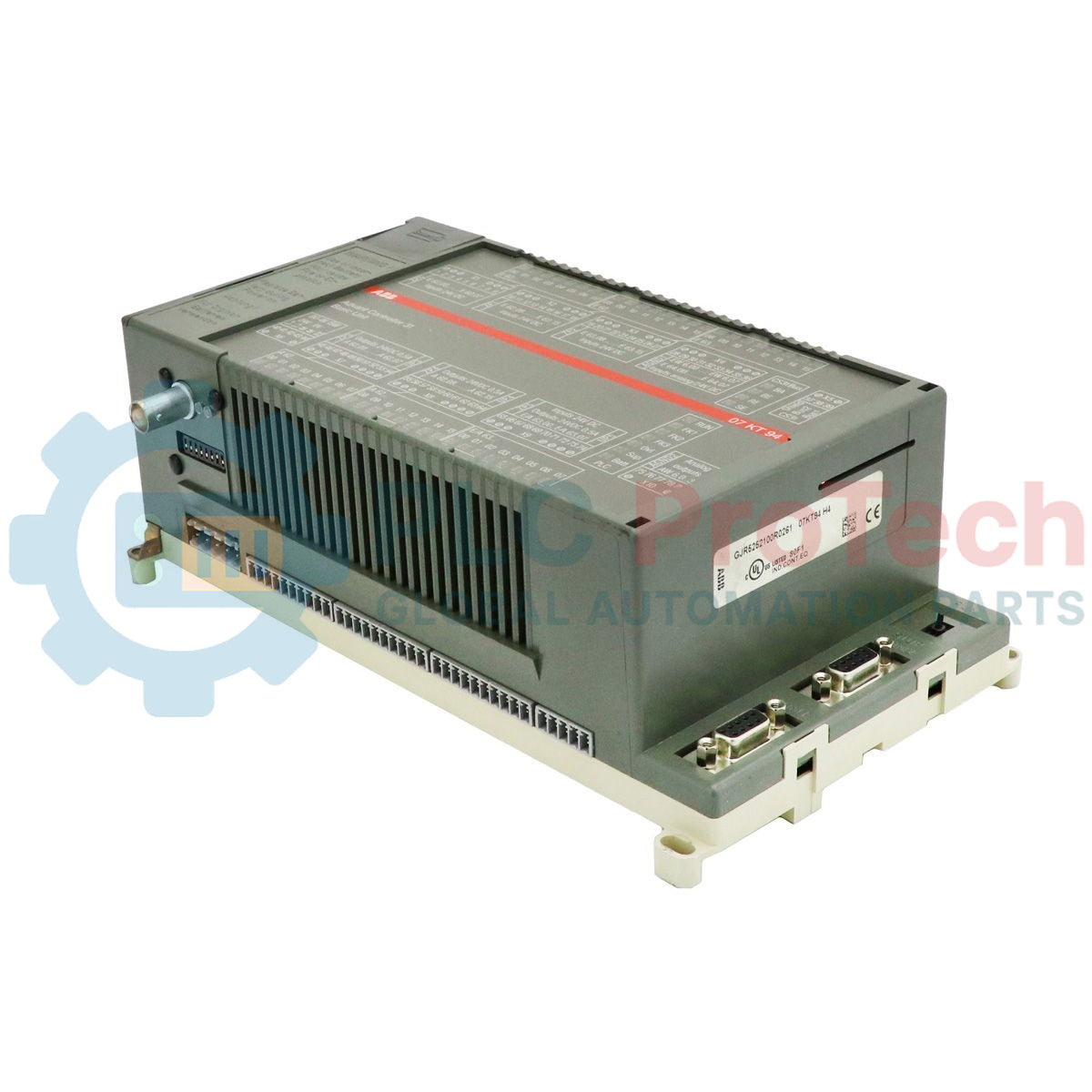

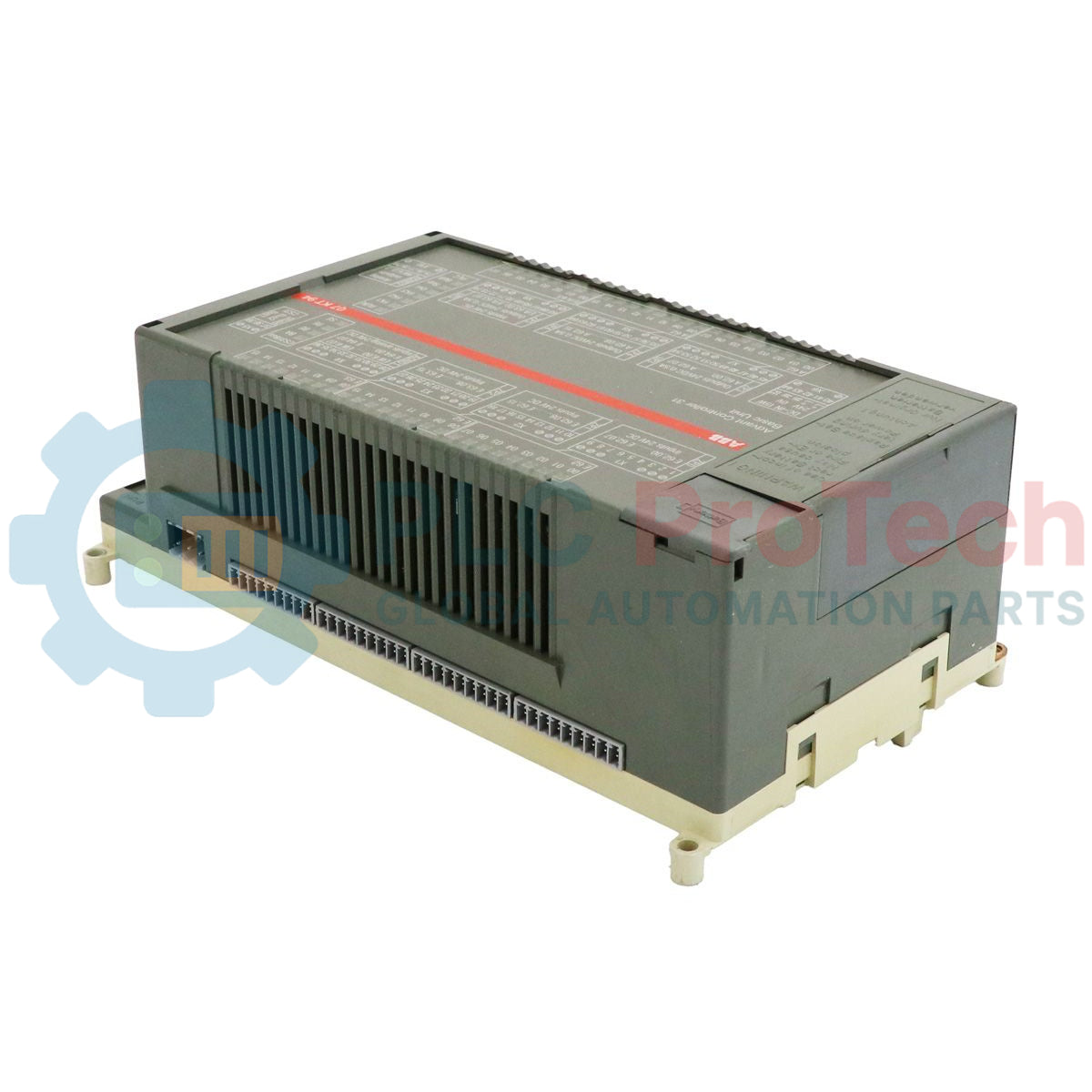

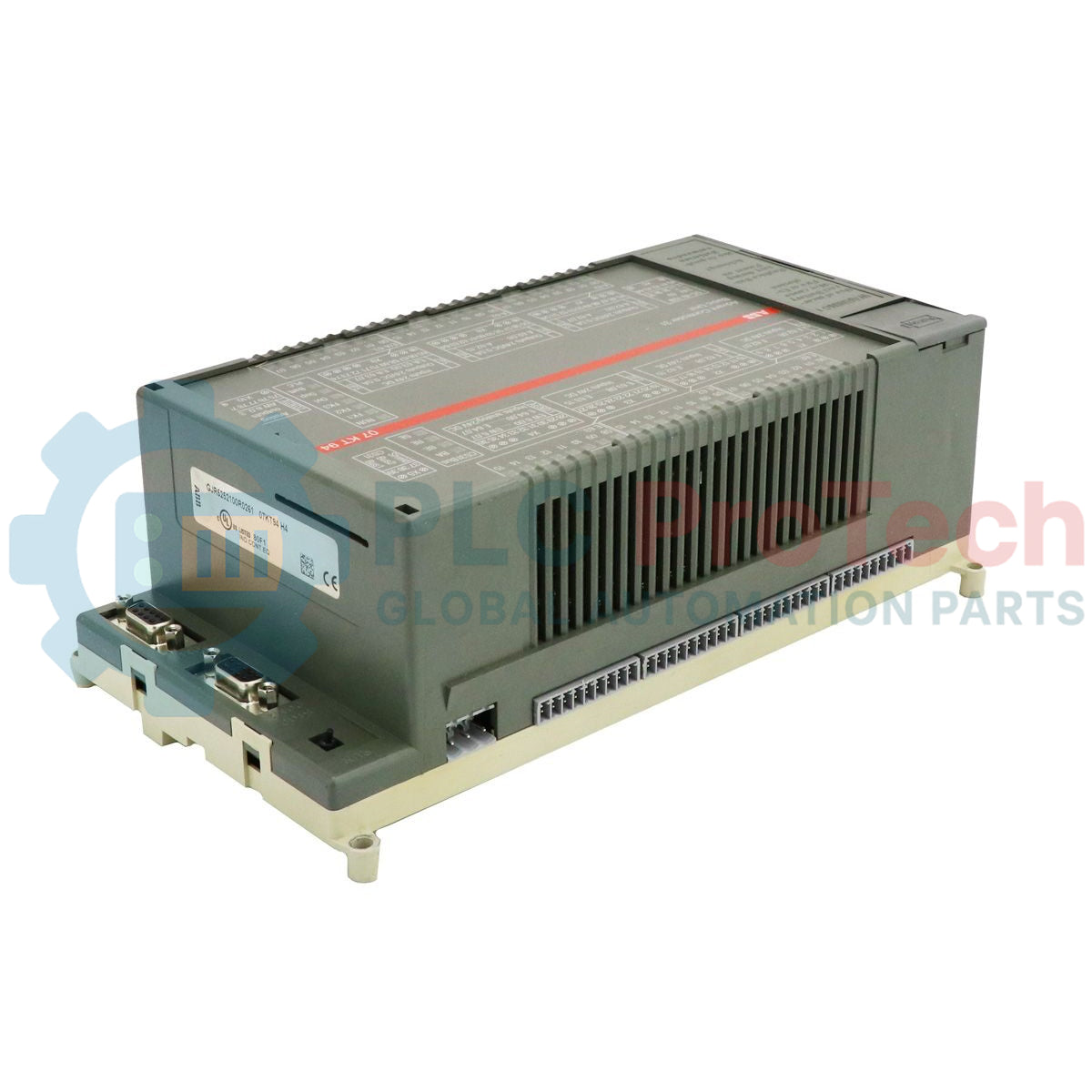

Unità base ABB GJR5252100R0261 07KT94 Advant Controller 31

Descrizione

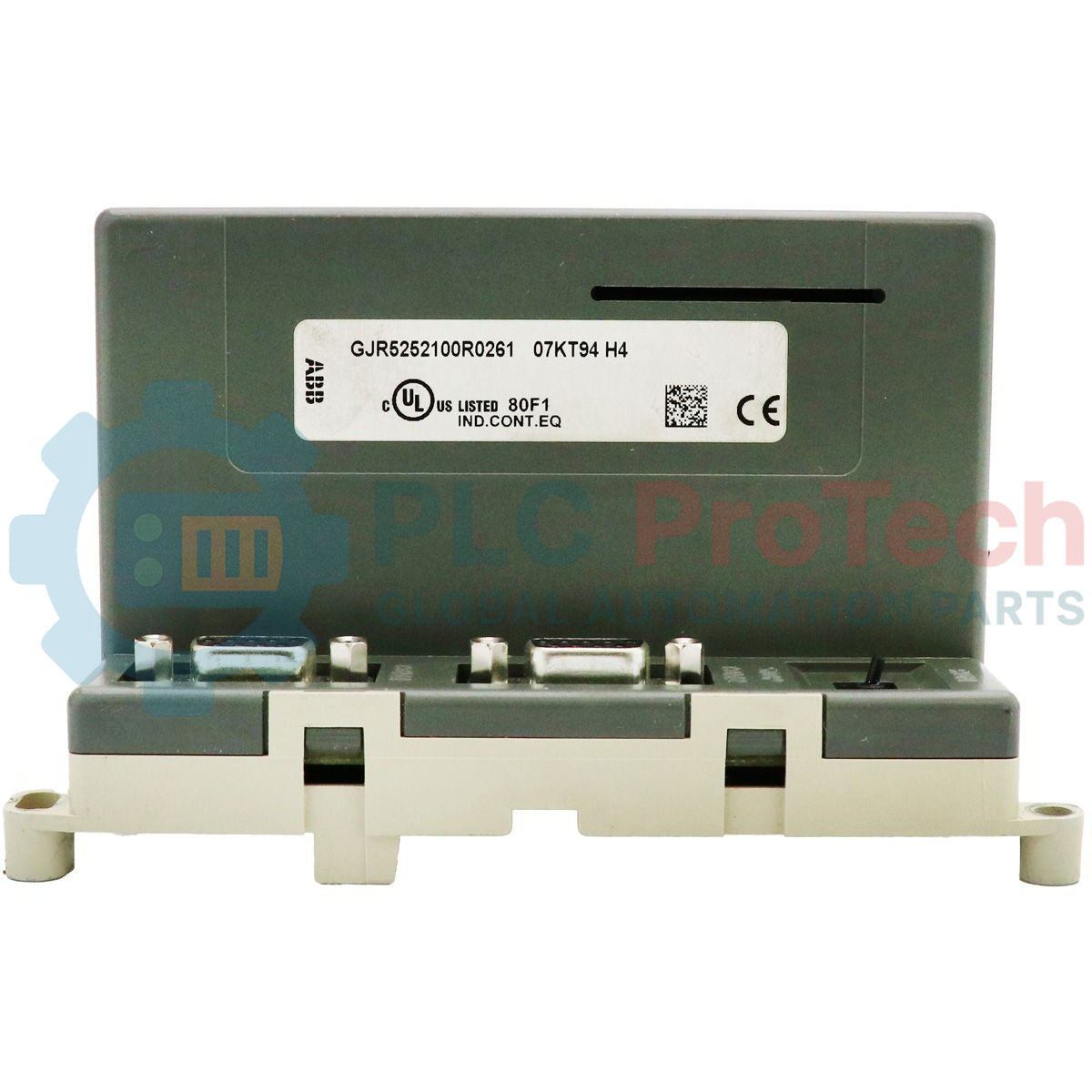

Il dispositivo 07KT94 GJR5252100R0261 (indicato anche nella notazione con spazi come 07 KT 94 e con il numero di configurazione hardware GJR5 2521 00 R0261 / R261) funge da struttura principale di elaborazione centrale e blocco master intelligente per la topologia di sistema Advant Controller 31 (AC31). Questo controller industriale integrato esegue la logica di automazione decentralizzata, monitora i componenti fisici locali ad alta velocità del campo e distribuisce le attività locali sulle reti di processo in tempo reale. Il modulo dispone di una serie di ingressi digitali, uscite a transistor e linee I/O analogiche multigamma completamente configurabili, integrati direttamente sulla scheda madre, eliminando la necessità di circuiti di interfaccia esterni durante i cicli di base della messa in servizio.

Dotato di un chip master del bus di sistema integrato, il dispositivo 07KT94 GJR5252100R0261 stabilisce comunicazioni ad alta velocità tramite il protocollo del bus di campo CS31, consentendo la gestione sincrona dei dati con i nodi di espansione remoti mediante un normale cavo a doppino intrecciato. Per garantire l'integrità dei dati e la sicurezza del programma, l'architettura collega la RAM operativa attiva a un'area di memoria flash non volatile, assicurando la protezione del codice applicativo e delle tabelle di rete configurate anche in caso di perdita totale dell'alimentazione. Questo blocco processore offre un percorso di compatibilità immediata per la manutenzione dei sistemi legacy, rivolgendosi agli ingegneri che cercano i numeri di parte 07 KT 94 e GJR5 2521 00 R0261 per ricostruzioni localizzate di quadri industriali.

Caratteristiche

• Architettura di tracciamento industriale a doppio formato, pienamente conforme ai criteri tecnici per 07KT94 e 07 KT 94, insieme ai numeri di parte GJR5252100R0261 e GJR5 2521 00 R0261.
• Porta di rete master del bus di sistema CS31 integrata, che facilita la distribuzione deterministica in tempo reale dei dati I/O remoti.
• Profilo I/O integrato ad alta densità con 24 ingressi digitali, 16 uscite a transistor protette e 8 circuiti digitali configurabili e versatili.
• Sottosistema analogico integrato multimodale con 8 canali di ingresso che supportano sensori di tensione, corrente o temperatura Pt100 e 4 uscite analogiche ad alta precisione.
• La gestione del contatore hardware ad alta velocità supporta richieste di elaborazione fino a 50 kHz per il monitoraggio indipendente di encoder o treni di impulsi.

Applicazioni

• Elaborazione distribuita della logica e coordinamento del master del bus di campo all'interno di complesse linee di trasporto e smistamento dei materiali.
• Monitoraggio analogico multicanale della temperatura e integrazione dei circuiti dei sensori all'interno dei quadri HVAC di impianti industriali complessi.
• Sequenziamento autonomo dell'automazione di processo e monitoraggio della sicurezza hardware all'interno di celle di produzione industriale discrete.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

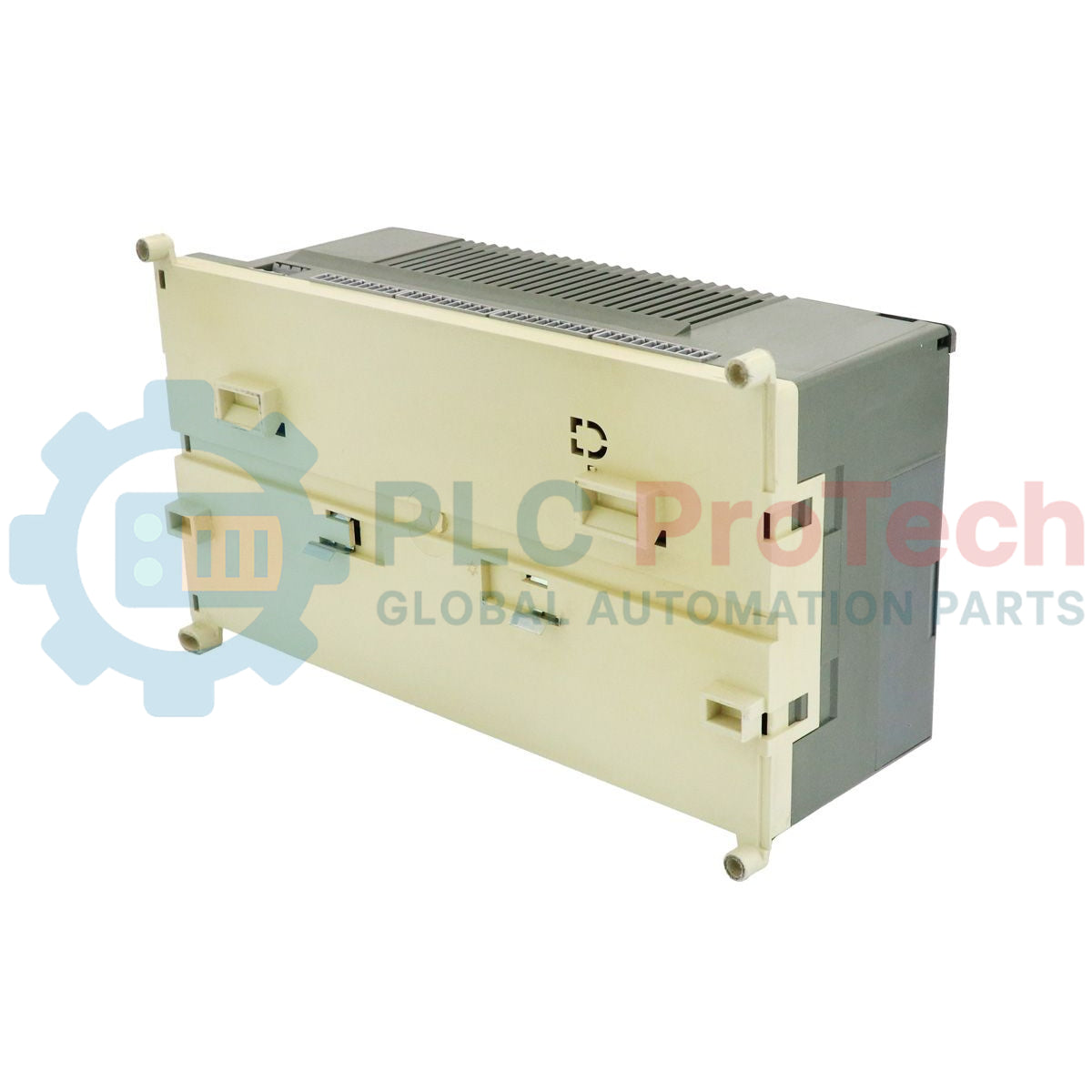

• Fissaggio su guida DIN: Montare orizzontalmente l'involucro del processore su una guida DIN TS35 standard da 35 mm. Verificare che i meccanismi di scorrimento di bloccaggio superiore e inferiore si innestino completamente sulle flange della guida per impedire movimenti orizzontali dovuti a vibrazioni strutturali.
• Distanze per la gestione termica: Per favorire un'adeguata circolazione dell'aria attraverso le fessure di ventilazione dell'alloggiamento, mantenere uno spazio libero non ostruito di almeno 50 mm sopra e sotto l'involucro del modulo all'interno del quadro di controllo.
• Sezioni dei cavi dei terminali: Terminare le linee di alimentazione, le connessioni del bus e i canali I/O fisici utilizzando conduttori in rame multifilari con sezioni comprese tra 0.5 mm2 e 2.5 mm2. Assicurarsi che i morsetti a vite siano serrati correttamente per eliminare anomalie nell'impedenza di contatto.
• Terminazione della rete CS31: Se questo modulo si trova all'estremità fisica della linea bus del sistema CS31, collegare una resistenza standard di terminazione del bus da 120 ohm tra i terminali BUS1 e BUS2 per sopprimere le riflessioni dei segnali ad alta frequenza.
• Protocollo di manutenzione della batteria: Sostituire la batteria al litio per la conservazione dei dati (07 LE 90) solo mentre l'alimentazione primaria di esercizio a 24 VDC è attiva. Scollegare la batteria mentre il sistema è spento causerà la perdita immediata dei dati di configurazione della RAM volatile.
