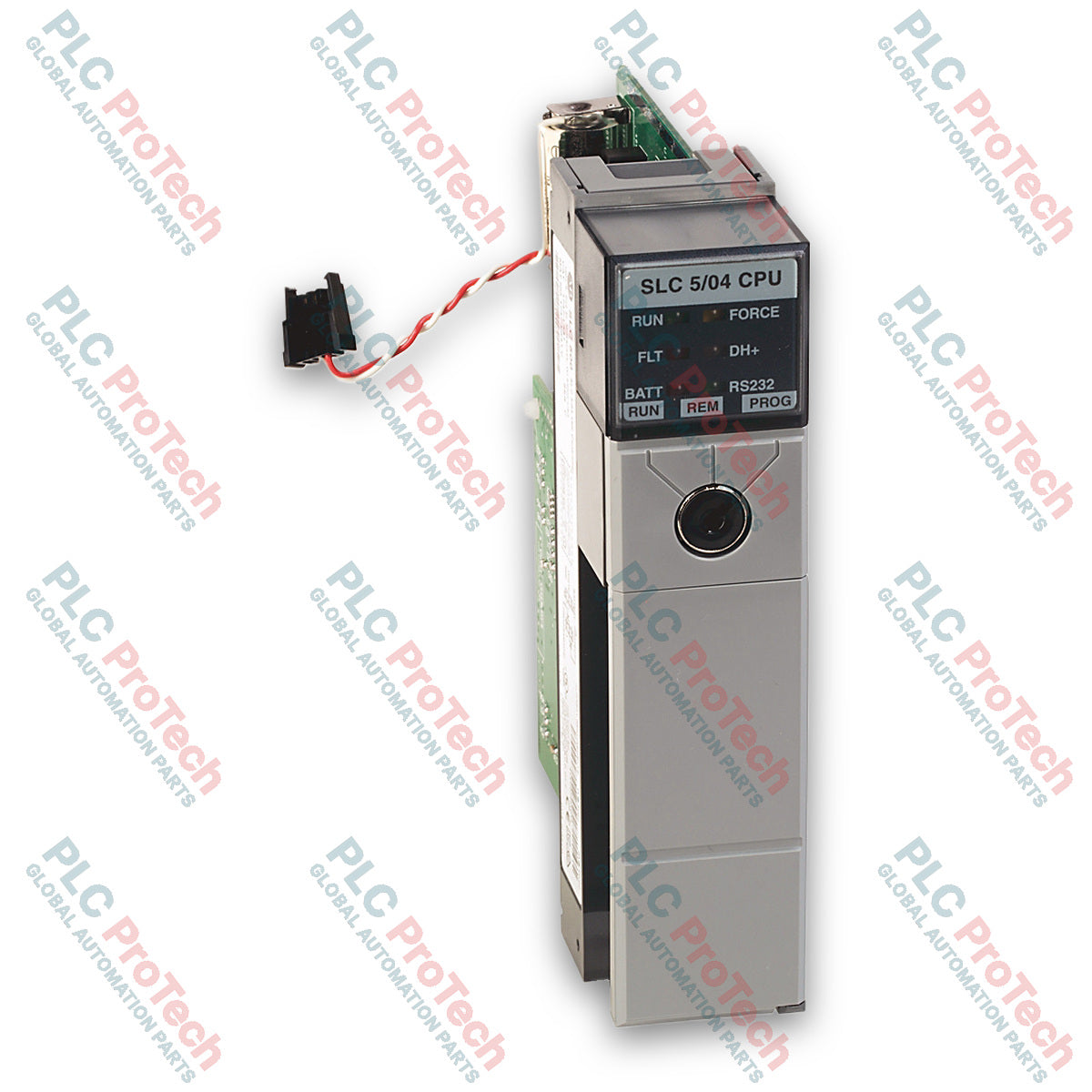

Allen-Bradley 1747-L541 SLC 500 SLC 5/04 Controllore da 16K

Descrizione

L'Allen-Bradley 1747-L541 è un processore modulare SLC 5/04 progettato per applicazioni di controllo industriale su media scala e I/O distribuiti. In qualità di unità centrale di elaborazione all'interno dell'architettura del sistema Allen-Bradley SLC 500, offre un'esecuzione dei programmi ad alta velocità e un'integrazione avanzata delle comunicazioni nelle reti industriali.

Il controller dispone di 12K parole di memoria per il programma utente e fino a 4K parole di memoria dati aggiuntiva. Dotato di un coprocessore matematico integrato, il 1747-L541 raggiunge tempi di esecuzione di 0.37 $\mu$s per le istruzioni bit (XIC) e un tempo di scansione tipico di 0.9 ms per ogni 1K di logica ladder. Supporta set di istruzioni avanzate, indirizzamento indiretto, I/O remoti e pass-through DeviceNet, consentendo un controllo efficiente della logica per attività di automazione complesse.

Le funzionalità di networking includono una porta Data Highway Plus (DH+) integrata per il collegamento diretto alle reti DH+ peer-to-peer, che consente la comunicazione diretta con i processori PLC-5 senza moduli di interfaccia aggiuntivi. Inoltre, una porta di comunicazione seriale RS-232 supporta protocolli configurabili dall'utente, tra cui DF1 Full-Duplex, DF1 Half-Duplex master/slave, DF1 Radio Modem, DH-485, Modbus RTU e ASCII.

Caratteristiche

• Architettura di memoria totale da 16K: Configurata con 12K parole di memoria per il programma ladder e fino a 4K parole di memoria dati.
• Coprocessore matematico integrato: Accelera l'esecuzione di istruzioni avanzate in virgola mobile e matematiche.
• Porta di comunicazione DH+ integrata: Consente il networking peer-to-peer multi-drop ad alta velocità e a distanza estesa direttamente verso dispositivi DH+ e sistemi PLC-5.
• Porta RS-232 multiprotocollo: Configurabile per comunicazioni DF1, DH-485, ASCII e modem radio DF1.
• Elevata espandibilità del sistema: Supporta fino a 960 punti I/O discreti locali su un ingombro massimo del sistema locale di 3 chassis e 30 slot.
• Elevata velocità di elaborazione: Offre un tempo di scansione tipico di 0.9 ms/K e una velocità di esecuzione delle istruzioni bit di 0.37 $\mu$s.
• Integrazione dei sistemi distribuiti: Supporta configurazioni I/O distribuite utilizzando scanner I/O remoti e moduli di comunicazione diretta.

Applicazioni

• Automazione di fabbrica distribuita: Controlla macchinari complessi e linee di produzione distribuite utilizzando il networking peer-to-peer DH+.
• Controllo dei macchinari di processo: Esegue loop PID in tempo reale e algoritmi matematici tramite il coprocessore matematico hardware integrato.
• Aggiornamenti e manutenzione del sistema: Funziona come processore sostitutivo diretto per le configurazioni di chassis hardware SLC 5/04 esistenti.
• Networking di impianto multi-nodo: collega i rack SLC 500 locali alle reti di supervisione dell'impianto e alle interfacce operatore.

Specifiche tecniche

Connessioni / Interfacce

Linee guida per l'installazione

1. Verificare che l'alimentazione del sistema sia disinserita prima di inserire o rimuovere il modulo processore dallo Slot 0 del telaio 1746.
2. Verificare che la capacità dell'alimentatore del backplane (limiti di corrente a 5V DC e 24V DC) tenga conto dei requisiti del modulo, pari a 1.0 A a 5V DC e 200 mA a 24V DC.
3. Assicurarsi che il telaio 1746 sia correttamente collegato a terra e che la schermatura sia continua sui cavi di comunicazione Data Highway Plus (Belden #9463).
4. Impostare l'interruttore a chiave a 3 posizioni su REM o PROG prima di tentare gli aggiornamenti iniziali del firmware o il download della logica.
5. Fissare tutti i connettori seriali e DH+ con viti di bloccaggio per prevenire la perdita del segnale dovuta alle vibrazioni durante il funzionamento.

Linee guida per la configurazione

1. Aprire il software RSLogix 500 e selezionare la CPU 1747-L541 SLC 5/04 nella finestra di dialogo Configurazione del sistema.
2. Configurare il Canale 1 (DH+) con un indirizzo di nodo univoco (0-63) e impostare la stessa velocità di trasmissione della rete (tipicamente 57.6k, 115.2k o 230.4k baud).
3. Impostare il driver del protocollo del Canale 0 (RS-232) su DF1 Full-Duplex, DH-485 o ASCII in base ai dispositivi target collegati.
4. Programmare le partizioni della memoria utente e proteggere i file di dati utilizzando le funzioni di sicurezza software o le impostazioni dell'interruttore a chiave hardware.
5. Scaricare il file completo dell'applicazione, verificare l'utilizzo della memoria in fase di esecuzione e impostare la modalità della CPU su Run.
