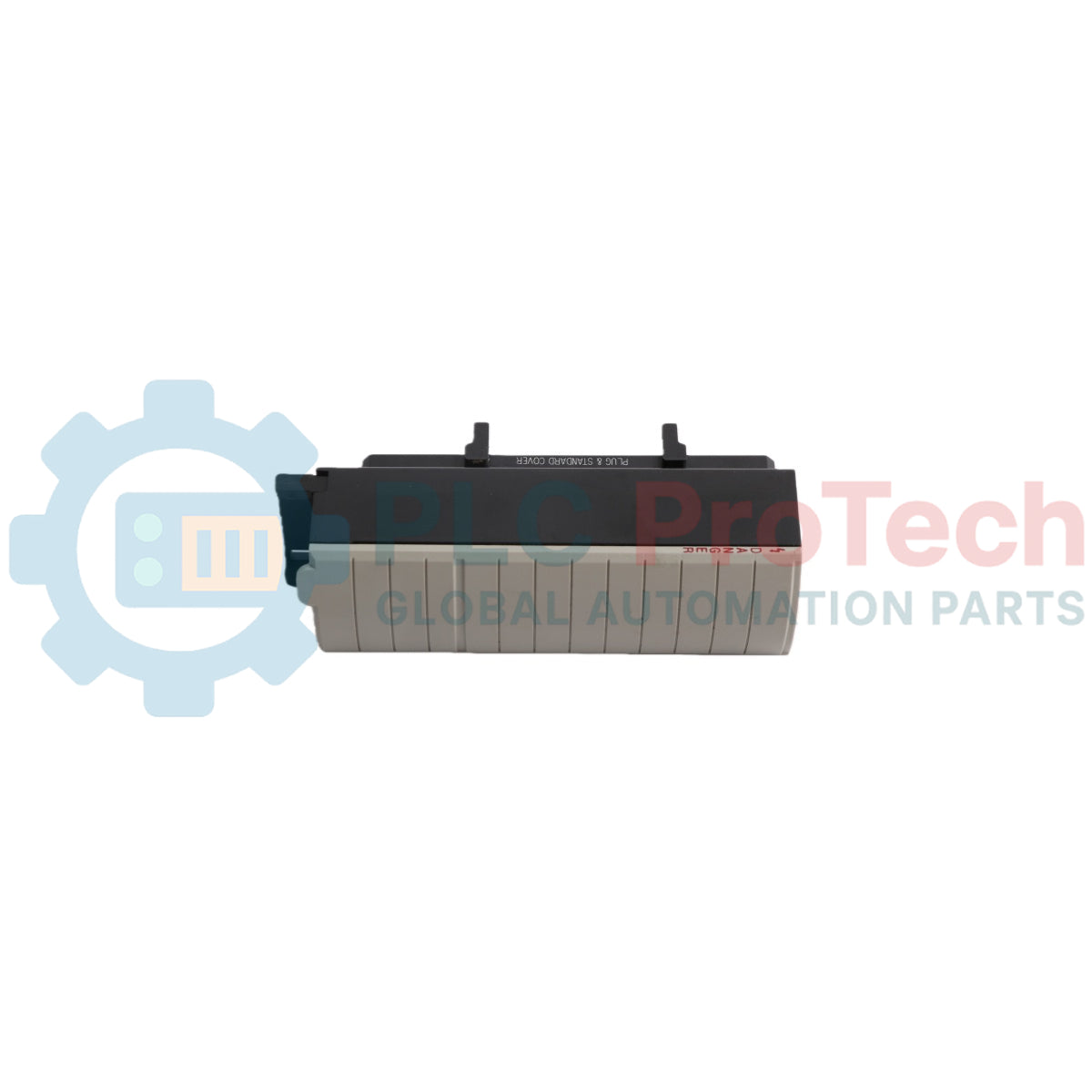

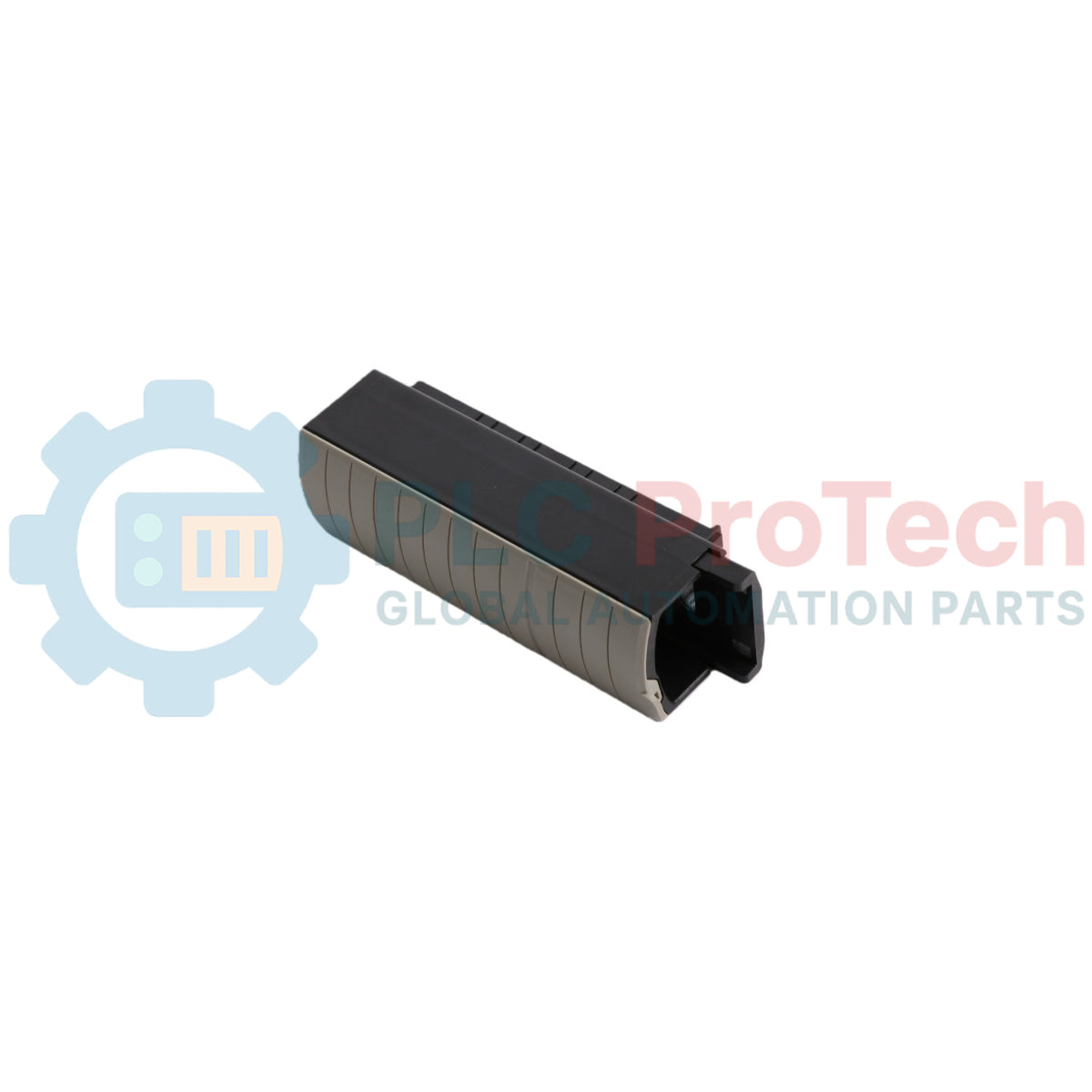

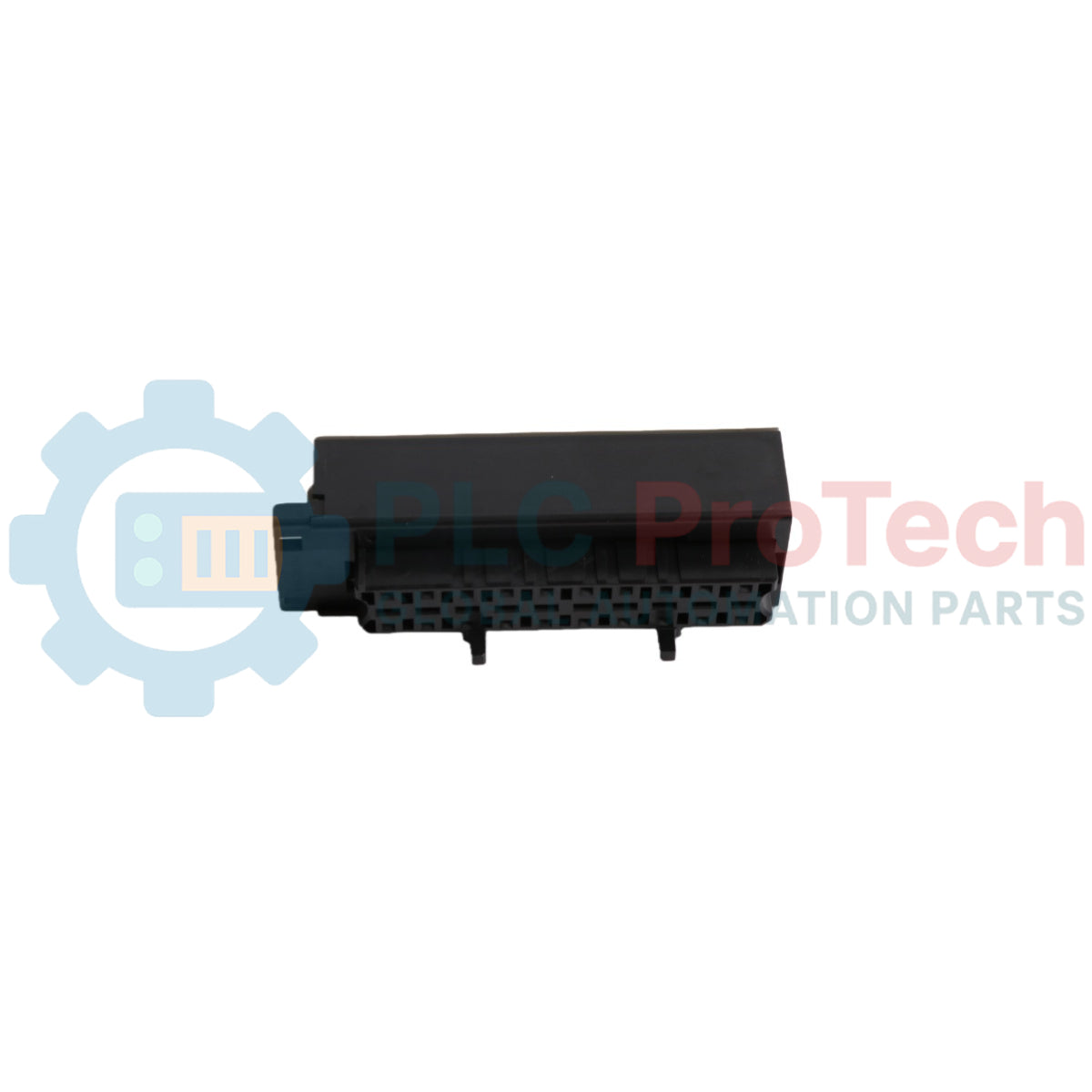

Allen-Bradley 1756-TBNH Morsettiera rimovibile ControlLogix

SKU 1756-TBNH

Disponibile
  • 12-month warranty
  • Free returns within 30 days
  • Manufacturer: Allen-Bradley

  • Product No.: 1756-TBNH

  • Country of origin:United States

  • Product Type: Morsettiera rimovibile

  • Barcode: 8537101190

  • Payment: T/T, Western Union

  • Weight: 110g

  • Dimensions: 3,5 cm x 13 cm x 14,5 cm

  • Shipping port: Xiamen

  • Warranty: 12 months

Descrizione

L'Allen-Bradley 1756-TBNH è una morsettiera rimovibile (RTB) a morsetti a vite in stile NEMA, con 20 posizioni, progettata per fornire collegamenti di interfaccia dedicati sul lato campo per i moduli I/O ControlLogix. Questo accessorio si collega direttamente all'interfaccia elettrica anteriore dei moduli I/O standard 1756, consentendo ai tecnici dello stabilimento di installare, modificare o sostituire la strumentazione di campo senza scollegare i singoli conduttori di segnale o modificare i cablaggi locali del quadro. Grazie a una struttura robusta dell'alloggiamento, progettata per condizioni operative ad alta temperatura, supporta combinazioni di più conduttori con cavi rigidi o flessibili nelle sezioni standard per la strumentazione.

Caratteristiche

  • Formato a 20 posizioni: integra 20 distinti canali di collegamento dei morsetti per gestire distribuzioni ad alta densità di sensori e attuatori di campo.
  • Supporto per due conduttori: ogni posizione di terminazione può ospitare fino a 2 conduttori indipendenti, consentendo ponticelli di segnale efficienti o il collegamento in parallelo dei circuiti.
  • Composizione flessibile dei cavi: pienamente compatibile con cablaggi in rame sia rigidi sia flessibili.
  • Classe di temperatura elevata: progettata per operare in sicurezza in condizioni di processo gravose, con una classe di temperatura del cablaggio pari o superiore a 90 °C.
  • Struttura rimovibile: consente il disaccoppiamento meccanico istantaneo dal blocco del modulo principale, semplificando gli interventi di assistenza e manutenzione del quadro di controllo.

Applicazioni

  • Connessioni di campo per moduli di automazione ControlLogix digitali e analogici discreti.
  • Cablaggio e consolidamento dei segnali su pannelli di distribuzione all'interno di configurazioni industriali ad alta densità.
  • Ambienti soggetti a forti vibrazioni delle macchine o a cicli termici, che richiedono una pressione stabile sui conduttori fissati a vite.

Specifiche tecniche

Parametro Specifica
Produttore Allen-Bradley / Rockwell Automation
Modello 1756-TBNH
Tipo di prodotto Morsettiera rimovibile (RTB)
Linea di prodotti ControlLogix
UPC 612598171859
Numero di posizioni supportate 20 posizioni
Tipo di terminazione Morsetto a vite
Tipi di filo supportati Filo di rame rigido e flessibile
Classe di temperatura del cablaggio 90 °C o superiore
Intervallo di sezione dei fili Da 22 a 14 AWG
Numero massimo di conduttori per morsetto 2 conduttori per morsetto
Coppia di serraggio del collegamento a vite 1,36 Nm
Limite di larghezza del cacciavite 8 mm max.
Compatibilità del modulo Moduli I/O ControlLogix 1756
Peso 0,25 lb (0,11 kg)

Modelli alternativi e compatibilità

Il 1756-TBNH è un morsetto robusto a 20 posizioni dotato di morsetti a vite in stile NEMA. Non può sostituire direttamente i moduli standard a 36 posizioni (come 1756-TBCH o 1756-TBSH) a causa delle rigorose differenze di passo meccanico e ingombro. Quando si realizzano sistemi soggetti a forti vibrazioni meccaniche continue o in cui si preferiscono utensili a sgancio rapido, è opportuno prendere in considerazione la versione con morsetti a molla 1756-TBS6H, se i parametri dello slot sono compatibili. Assicurarsi che il modulo I/O di destinazione faccia esplicito riferimento alla compatibilità con morsetti a 20 posizioni nella documentazione di installazione.

Insidie applicative e note ingegneristiche

Una delle principali cause di guasti sistemici deriva dal serraggio insufficiente o eccessivo dei morsetti a vite durante le fasi di messa in servizio. Il mancato raggiungimento della soglia specificata di 1.36 Nm può generare connessioni ad alta resistenza o perdite intermittenti del segnale al variare della temperatura, mentre il superamento di tale valore rischia di spanare le filettature interne. Inoltre, se la larghezza della lama dell'utensile supera 8 mm, può incrinare le barriere protettive in plastica tra i pin, compromettendo il percorso di dispersione elettrica. Assicurarsi che tutti i conduttori siano spellati in modo netto e completamente inseriti sotto il morsetto, per evitare che trefoli di rame allentati si estendano tra circuiti adiacenti.

Linee guida per l'installazione

AVVERTENZA CRITICA: Isolare completamente e mettere fuori tensione tutte le linee primarie e i circuiti ausiliari sul lato campo prima di assemblare o inserire il meccanismo del morsetto. Interfacciare o posizionare fasci di cavi mentre i circuiti sono ancora sotto tensione può provocare archi elettrici localizzati, causando interruzioni del circuito dati, danni ai componenti sul campo o rischi di esplosione in aree con atmosfera volatile.
1
Esaminare l'interfaccia dell'alloggiamento del modulo 1756 host per assicurarsi che tutte le guide di bloccaggio e i percorsi interni dei connettori meccanici siano puliti e privi di ostacoli.
2
Spellare le estremità dei conduttori alla lunghezza consigliata, assicurandosi che la sezione sia compresa in sicurezza tra 22 e 14 AWG. Utilizzare filo di rame con isolamento omologato per 90 degC o superiore.
3
Instradare i cavi attraverso i percorsi inferiori o laterali della canalina portacavi dell'involucro, lasciando un gioco sufficiente a consentire la separazione del gruppo morsetto.
4
Inserire i conduttori sotto le piastre di serraggio a vite e serrare il gruppo di terminazione esattamente a 1.36 Nm utilizzando un cacciavite a taglio da 8 mm o più stretto.
5
Allineare il morsetto cablato ai perni guida di accoppiamento sull'interfaccia anteriore del modulo I/O 1756 corrispondente.
6
Premere saldamente il gruppo nell'alloggiamento anteriore finché le linguette di aggancio non risultano a filo e scattano, bloccando meccanicamente il percorso elettrico.

FAQ

Posso collegare fili di diverse sezioni nella stessa posizione del morsetto?

Sì, ogni morsetto può contenere fino a due conduttori. Tuttavia, per garantire un fissaggio sicuro e una distribuzione uniforme della coppia, è buona prassi abbinare fili dello stesso calibro e tipo.

Qual è la larghezza massima dell'utensile consentita per regolare i morsetti a vite?

La larghezza massima autorizzata della lama del cacciavite è di 8 mm. L'uso di utensili più larghi può rompere le pareti divisorie in plastica, compromettendo l'integrità dell'isolamento tra i canali adiacenti.

È possibile utilizzare questo morsetto su un modulo ControlLogix a 36 pin?

No. Questo modulo presenta una configurazione con passo a 20 posizioni ed è meccanicamente incompatibile con le configurazioni dei moduli I/O ad alta densità a 36 pin.
