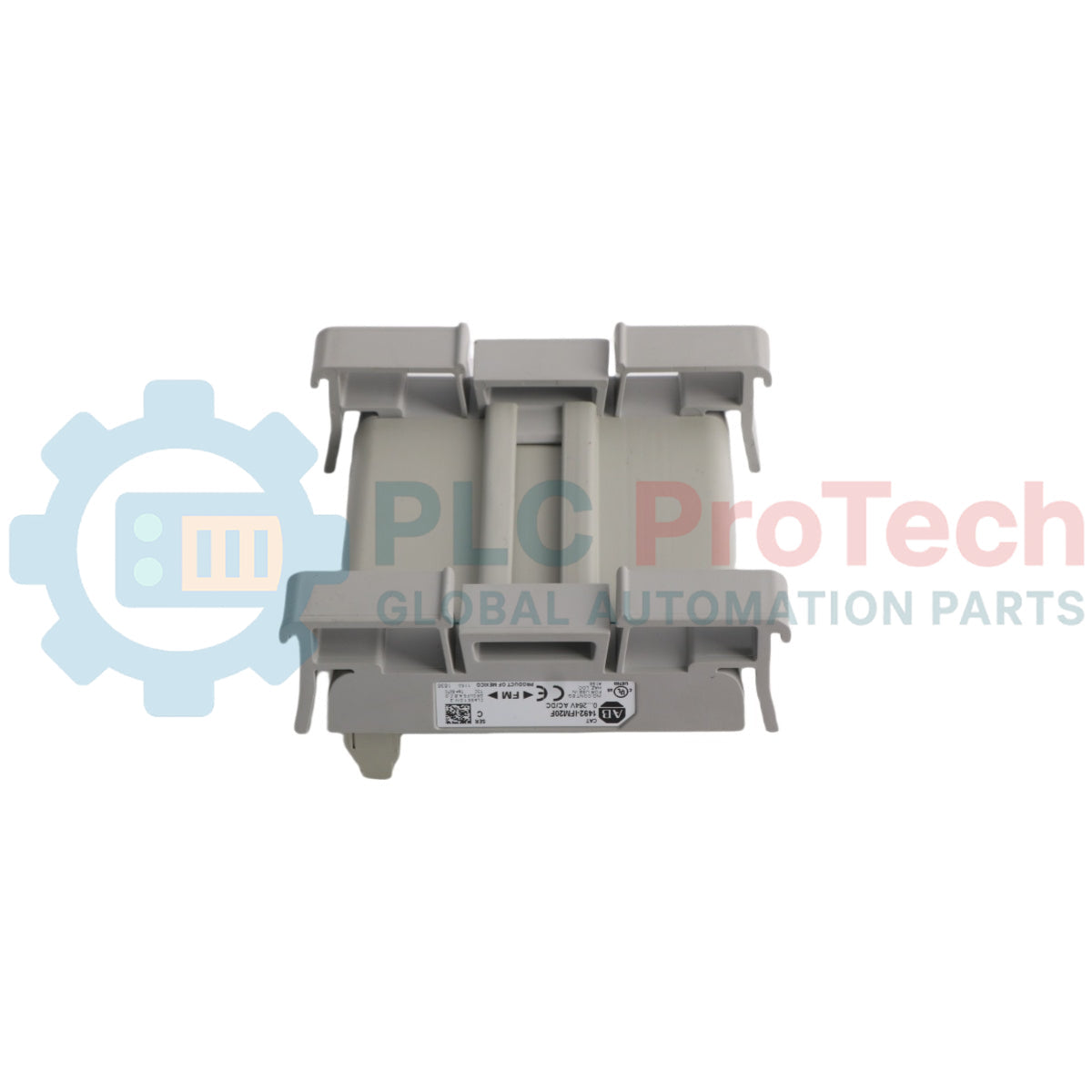

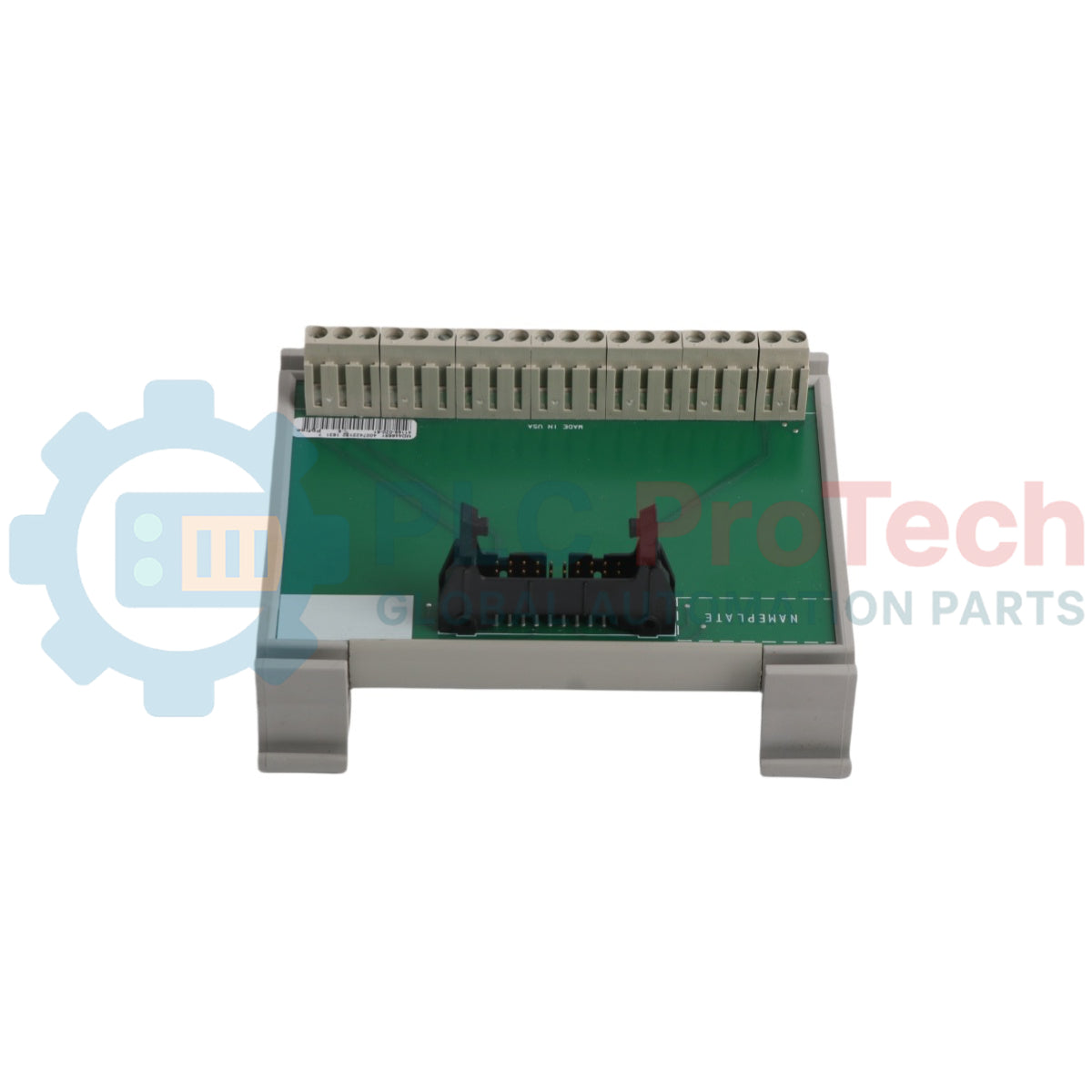

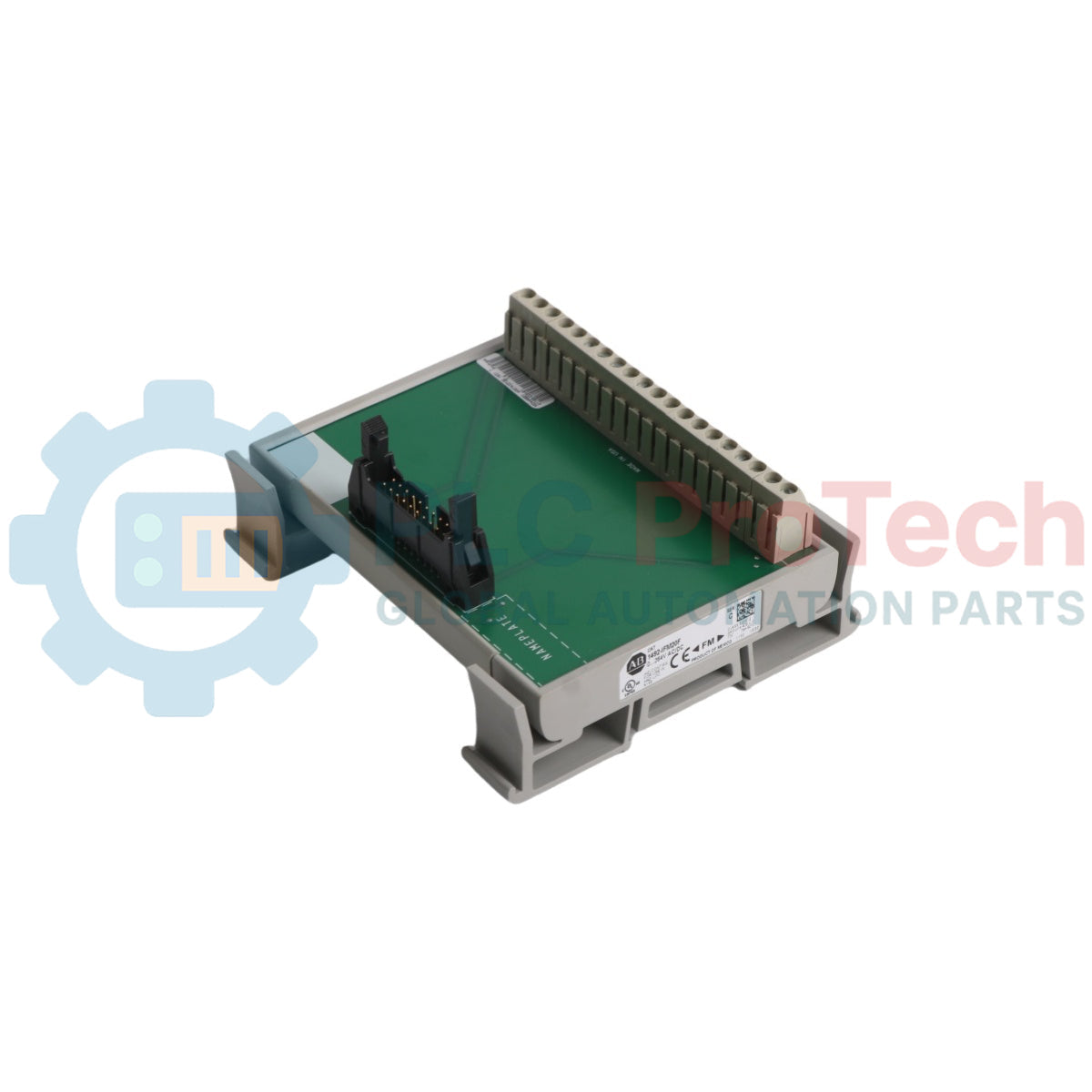

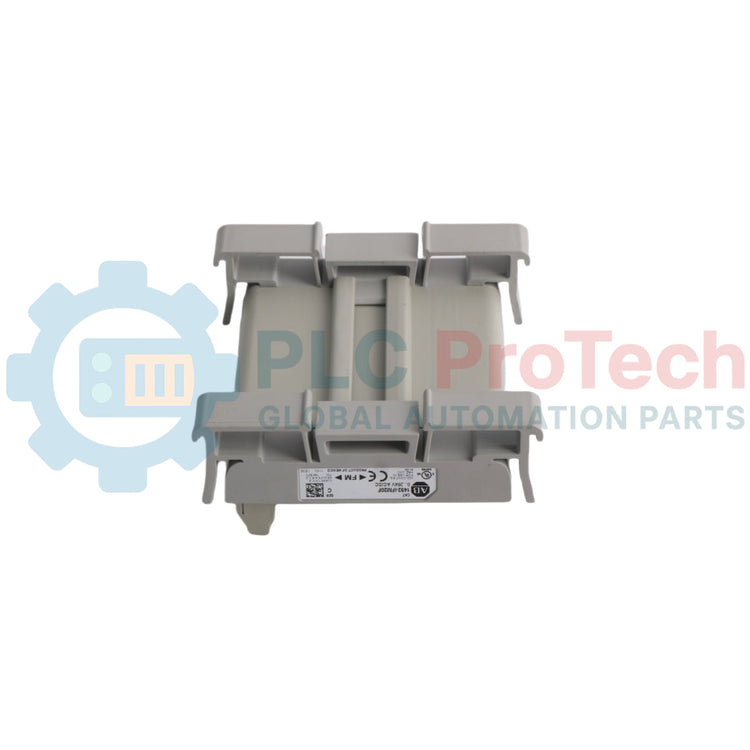

Modulo di interfaccia digitale fusibile a 20 punti Allen-Bradley 1492-IFM20F-F120A-2

SKU 1492-IFM20F-F120A-2

Disponibile

12-month warranty
Free returns within 30 days

Manufacturer: Allen-Bradley
Product No.: 1492-IFM20F-F120A-2
Country of origin:United States
Product Type: Modulo di interfaccia digitale
Barcode: 8537101190
Payment: T/T, Western Union
Weight: 344g
Dimensions: 70,5 mm x 83 mm x 110 mm (A x L x P)
Shipping port: Xiamen
Warranty: 12 months

Il Allen-Bradley 1492-IFM20F-F120A-2 è un modulo di interfaccia digitale fusibile (IFM) a 20 punti, progettato per i sistemi di cablaggio I/O dei PLC industriali. Dotato di una struttura con morsettiera fissa, include clip portafusibile da 5 x 20mm e due morsetti lato campo per ogni collegamento I/O, per consentire il cablaggio aggiuntivo degli ingressi. Il modulo integra indicatori di fusibile bruciato a 120V AC/DC che forniscono il monitoraggio dello stato in tempo reale per una rapida localizzazione dei guasti nei sistemi automatizzati di processo e produzione.

Caratteristiche

Interfaccia con connettore per cavo a 20 pin, progettata per i collegamenti dei segnali di ingresso digitali di campo.
Clip portafusibile da 5 x 20mm con circuito di indicazione del fusibile bruciato a 120V AC/DC.
Morsettiera fissa a vite con due morsetti lato campo per ogni collegamento I/O.
Morsetto aggiuntivo progettato per il cablaggio dei dispositivi di campo di ingresso.

Applicazioni

Condizionamento dei segnali di ingresso digitali dei controllori logici programmabili (PLC)
Distribuzione del cablaggio di interfaccia dei pannelli di controllo industriali
Protezione di campo da sovracorrenti e cortocircuiti
Sistemi di automazione della produzione e dei processi

Specifiche tecniche

Attributo	Valore
Produttore	Allen-Bradley / Rockwell Automation
Numero di catalogo	1492-IFM20F-F120A-2
Tipo di prodotto	Modulo digitale con morsettiera fissa
Tipo di modulo di interfaccia	Con fusibile
Tipo di pin del connettore del cavo	20 pin
Intervallo di tensione	85...132V AC/DC
Tensione dell'indicatore	120V AC/DC
Corrente del circuito degli indicatori (nominale)	1.2 mA
Corrente massima (per circuito)	2 A
Corrente massima (per modulo)	12 A
Morsetti lato campo	Due per collegamento I/O
Intervallo di sezione dei cavi della morsettiera	#12...#22 AWG (4.0...0.2 mm2)
Lunghezza di spelatura del cavo	0.32 in. (8.0 mm)
Coppia di serraggio consigliata	3.5...4.5 lb-in. (0.38...0.50 Nm)
Tensione transitoria di picco massima	600V
Temperatura di esercizio	0...60 degC
Temperatura di stoccaggio	-40...85 degC
Umidità di esercizio	Dal 5% al 95% senza condensa
Grado di inquinamento	2
Ricambio della scheda dell'etichetta	46006-212-01, -189-01
Peso di spedizione approssimativo	0.76 lb (344 g)
Dimensioni (L x A x P)	4.33 in. x 3.27 in. x 2.78 in. (110 mm x 83 mm x 70.5 mm)

Linee guida per l'installazione

Preparazione del cablaggio: spelare l'isolamento del conduttore esattamente per 0.32 in. (8.0 mm) prima di inserirlo nella morsettiera fissa a vite.
Limiti di coppia: serrare le viti della morsettiera a una coppia compresa tra 3.5...4.5 lb-in. (0.38...0.50 Nm) per fissare conduttori in rame rigidi o flessibili.
Sezione dei conduttori: collegare conduttori di campo da #12 a #22 AWG (da 4.0 a 0.2 mm2).
Protezione dai transitori: per gli impianti elettrici soggetti a transitori di tensione superiori a 600V, installare un dispositivo di soppressione riconosciuto UL, con tensione nominale di tenuta di 2.5 kV.

Conformità e certificazioni

Certificato cULus: Aree pericolose; Classe I Div 2, Gruppi A, B, C, D (Codice di temperatura T3C a 60 degC; File E10314, Guida NRAG)
Approvato da Factory Mutual (FM): Classe I Div 2, Gruppi A, B, C, D (Classe di temperatura T3C a 60 degC; File J.I.3000590)
Conforme alle normative CE

FAQ

Qual è l'intervallo della tensione di esercizio del modulo?

Il modulo funziona con una tensione compresa tra 85 e 132 V CA/CC.

Qual è la capacità massima di corrente per circuito e per modulo?

Il limite massimo di corrente è di 2 A per circuito e 12 A per modulo.

Quale intervallo di sezioni dei cavi è supportato dalle morsettiere?

La morsettiera fissa a vite accetta conduttori da #12 a #22 AWG (da 4,0 a 0,2 mm2).

Quale coppia di serraggio delle viti dei morsetti è consigliata durante l'installazione?

La coppia di serraggio consigliata per la morsettiera è compresa tra 3,5 e 4,5 lb-in. (da 0,38 a 0,50 Nm).
