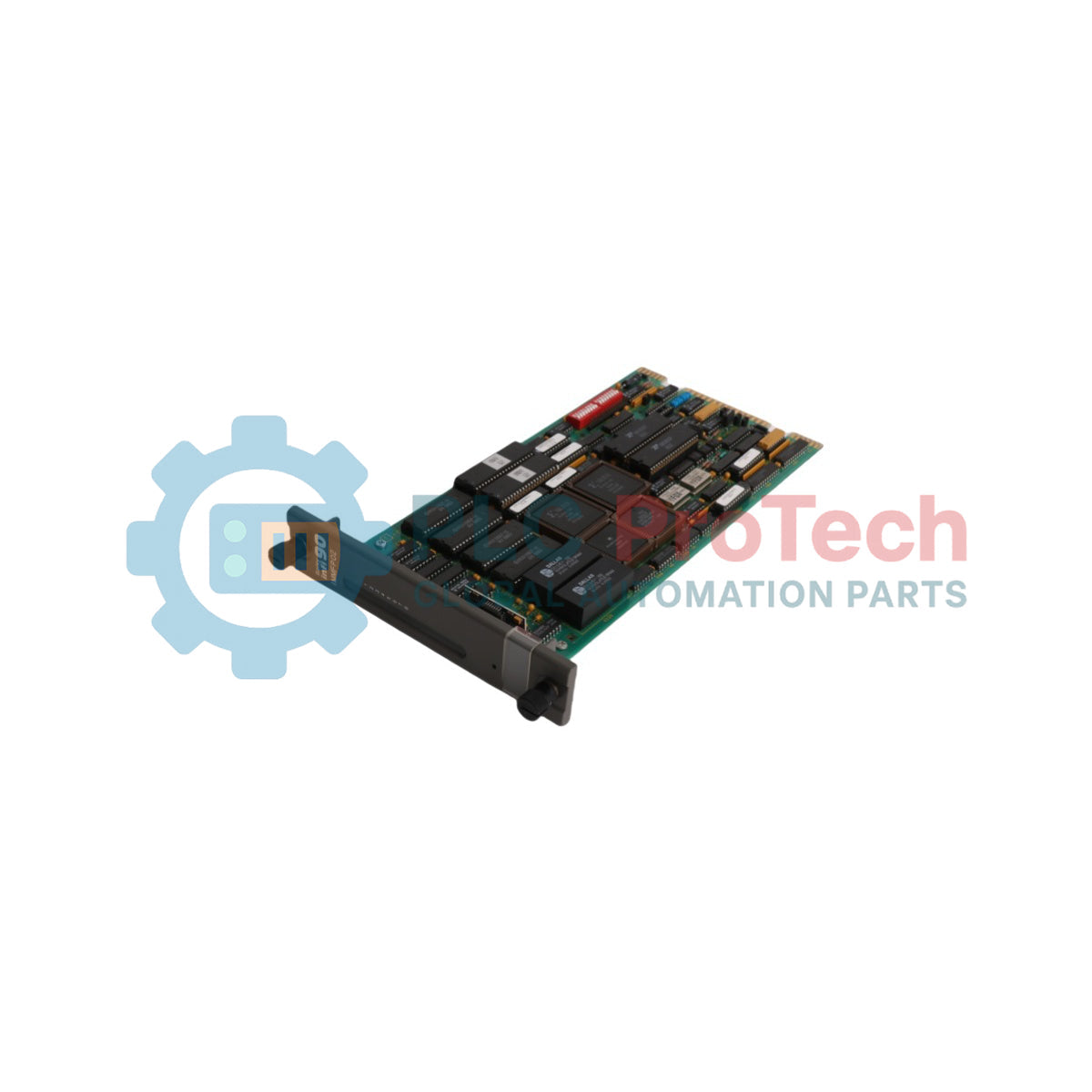

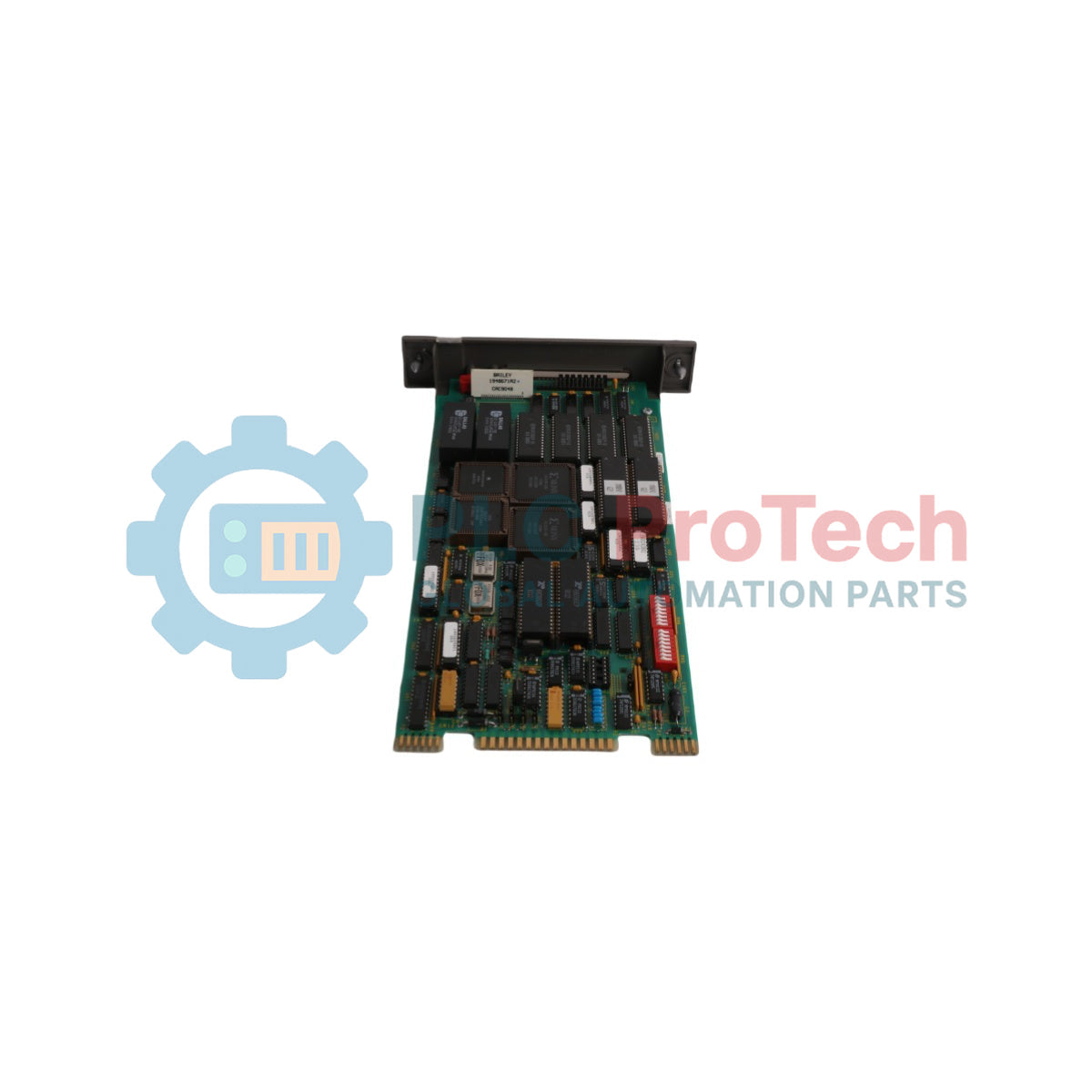

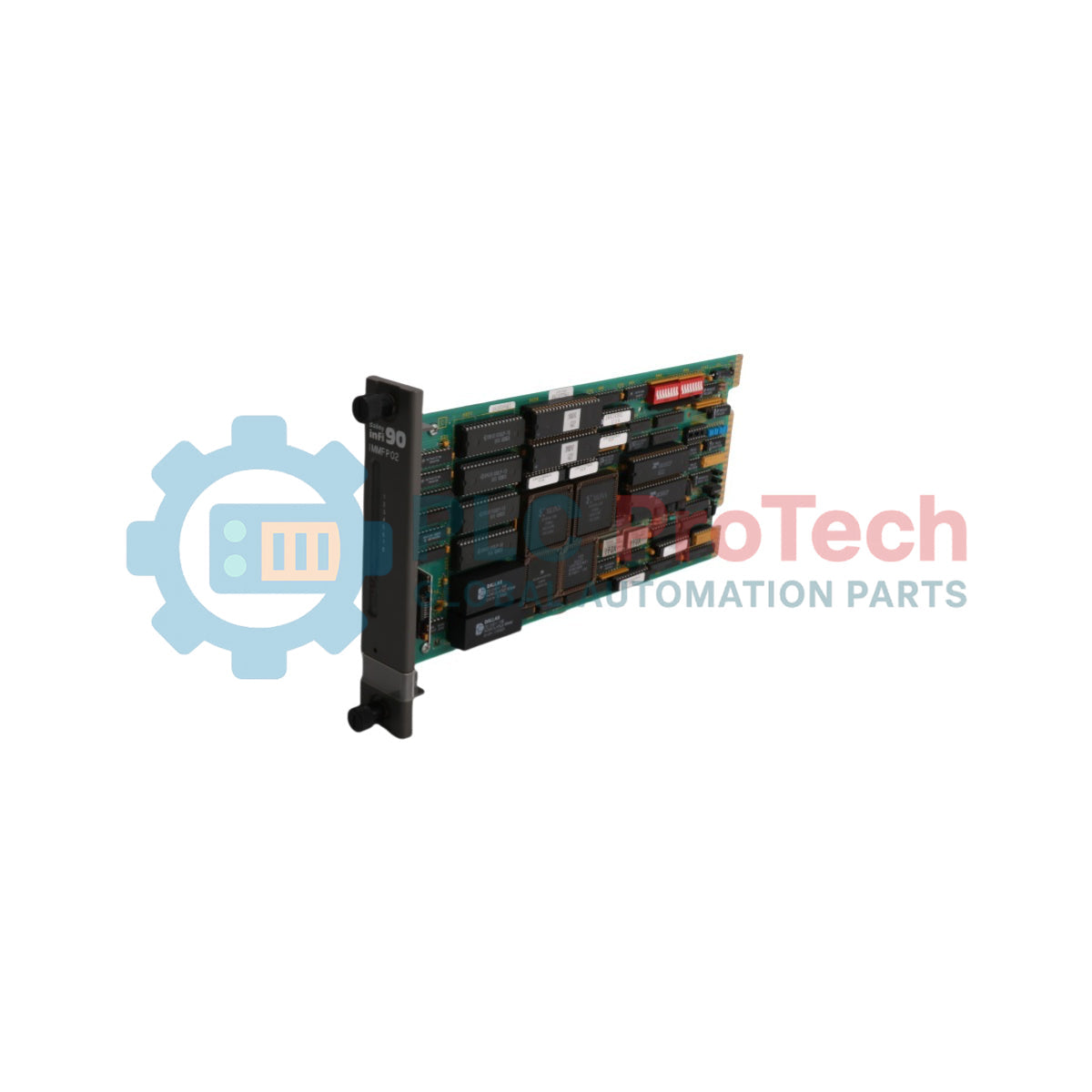

Modulo processore multifunzione ABB Bailey IMMFP02 Infi-90

Panoramica del prodotto

Il IMMFP02 è un modulo processore multifunzione (MFP) autonomo ad alte prestazioni, progettato per il sistema di controllo distribuito (DCS) ABB Bailey INFI 90. In qualità di controller a 32 bit, offre la densità di calcolo necessaria per algoritmi industriali complessi, tra cui l'elaborazione batch, il controllo normativo avanzato e la logica ad alta velocità. Il IMMFP02 agisce da "cervello" dell'anello di controllo, ricevendo i dati di processo tramite vari moduli I/O analogici e digitali ed eseguendo la logica definita dall'utente. Il suo design robusto, dotato di RAM non volatile (NVRAM) e collegamenti di comunicazione ridondanti, garantisce il funzionamento continuo in ambienti critici come centrali elettriche, impianti di trattamento delle acque e raffinerie chimiche.

Configurazione tecnica

Il IMMFP02 è progettato per offrire elevata disponibilità e opzioni di programmazione versatili per l'automazione su larga scala:

• Core di elaborazione: Utilizza un microprocessore a 32 bit (con bus esterno a 16 bit) con frequenza di 16 MHz, ottimizzato per l'esecuzione del controllo in tempo reale.

• Gestione della memoria: Dispone di un'architettura di memoria a due livelli, inclusiva di 512 kbyte di RAM e 256 kbyte di NVRAM, che fornisce quasi 200 kbyte di spazio protetto per la configurazione persistente e le variabili di processo.

• Flessibilità di comunicazione: È dotato di due porte seriali che supportano i protocolli RS-232-C e RS-485. Può gestire fino a 64 stazioni seriali (IISAC01) o 8 stazioni tradizionali (NDCS03/NDIS01).

• Ridondanza: Supporta un collegamento di comunicazione seriale ridondante dedicato da 1 Mbaud, consentendo un failover senza interruzioni nelle applicazioni mission-critical in cui i tempi di inattività non sono un'opzione.

Specifiche tecniche

Domande frequenti tecniche

Quali linguaggi di programmazione supporta l'IMMFP02?

Il modulo è altamente versatile e supporta C, BASIC, BATCH, la logica ladder, i codici funzione standard e le funzioni definite dall'utente (UDF) personalizzate.

La memoria è protetta contro la perdita di alimentazione?

Sì. L' IMMFP02 utilizza la NVRAM (memoria ad accesso casuale non volatile) per memorizzare i dati di configurazione critici e gli stati di processo, garantendo che il controller possa riprendere immediatamente il funzionamento dopo un ciclo di alimentazione senza perdere lo stato della logica.

Come devo gestire i problemi di interferenza nell'armadio?

Secondo le specifiche ufficiali, gli utenti devono tenere chiuse le porte dell'armadio e assicurarsi che le apparecchiature di comunicazione a radiofrequenza siano utilizzate a non meno di 2 metri dal rack dei moduli, per prevenire interferenze EMI/RFI.

Guida all'ingegneria e all'installazione

Montaggio del modulo e dissipazione del calore

L' IMMFP02 occupa un singolo slot nell'unità di montaggio dei moduli INFI 90. Sebbene il modulo sia progettato per temperature fino a 70 gradi Celsius, nei rack ad alta densità può verificarsi un accumulo localizzato di calore. Assicurarsi che le ventole di ventilazione dell'armadio siano operative e che i filtri siano puliti. In ambienti con temperature superiori a 55 gradi Celsius, monitorare attentamente l'umidità relativa, poiché l'intervallo consentito senza condensa scende a un massimo del 45%.

Configurazione del collegamento seriale

Quando si configurano le porte RS-485/RS-232, verificare le impostazioni della velocità di trasmissione (fino a 19.2 kbaud). Per le configurazioni ridondanti, assicurarsi che il collegamento da 1 Mbaud sia terminato correttamente. Una terminazione errata del collegamento ridondante è una causa frequente degli errori "Module Bus" e del mancato superamento dei test di failover.

Sicurezza durante l'installazione

Prima di inserire o rimuovere l' IMMFP02 da un rack sotto tensione, verificare la messa a terra del braccialetto antistatico. Sebbene il modulo sia approvato FM per aree di Classe I, Divisione 2, sono obbligatorie le normali precauzioni contro le scariche elettrostatiche (ESD) per evitare danni ai componenti CMOS a 16 MHz. Assicurarsi che l'alimentazione a +5 VDC nel rack sia stabile e conforme al requisito di 2 A per slot.
