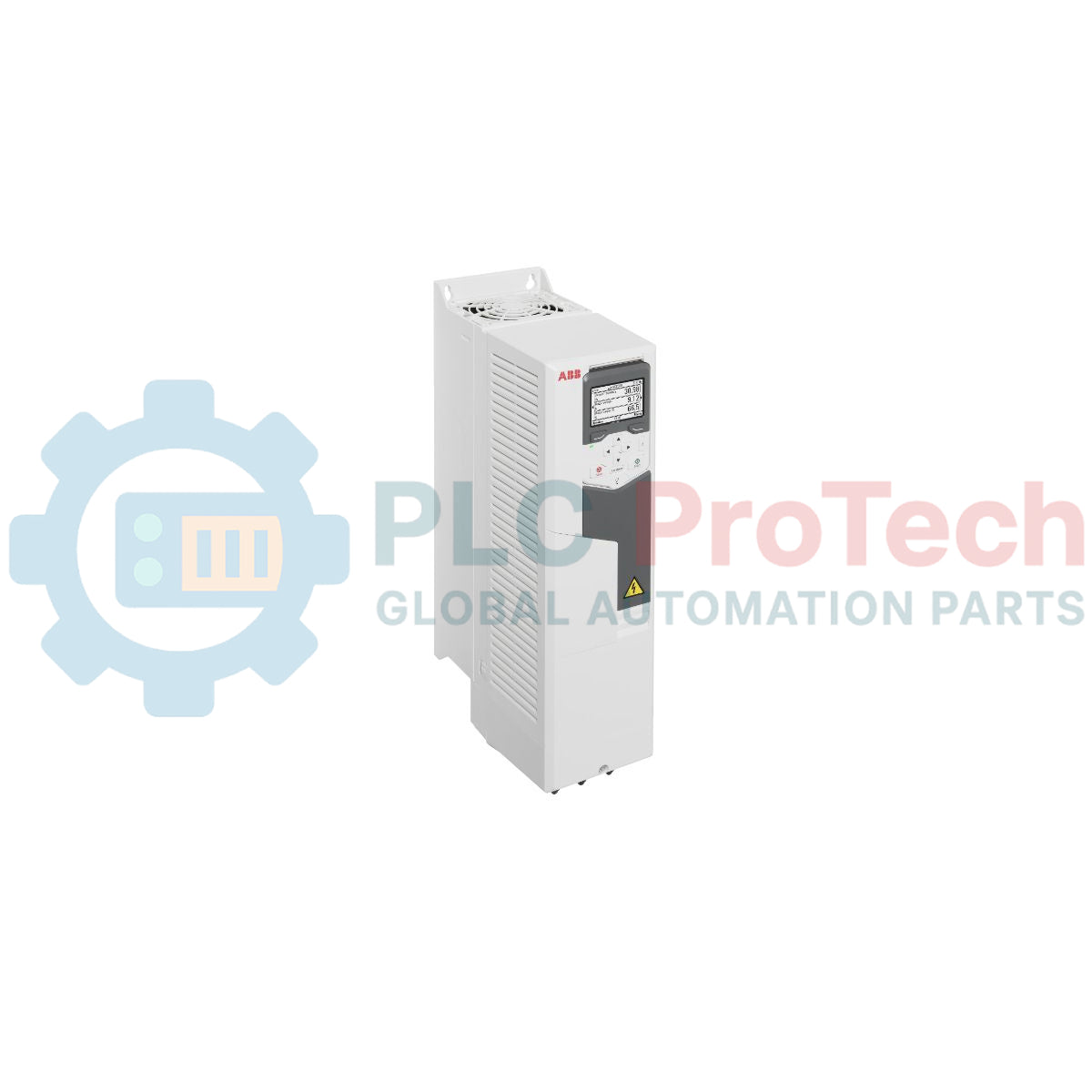

Azionamento CA ABB ACS580-01-018A-4 per uso generale, montaggio a parete

Panoramica del prodotto

Il ACS580-01-018A-4 è un robusto azionamento CA a parete, compatibile con tutte le applicazioni, progettato per semplificare il controllo dei processi in diversi contesti industriali, tra cui il trattamento delle acque e delle acque reflue, la lavorazione di alimenti e bevande e la movimentazione di materiali pesanti. Con una potenza nominale di 7,5 kW (10 hp) e una corrente nominale di 17 A, questo convertitore di frequenza è un componente essenziale per stabilizzare le prestazioni dei motori di pompe, ventilatori e trasportatori. Integrando di serie un'induttanza e un filtro EMC incorporati, l'ACS580-01-018A-4 riduce al minimo la distorsione armonica e le interferenze elettriche, diminuendo significativamente i tempi di fermo del sistema e prolungando la vita operativa delle apparecchiature rotanti collegate in ambienti critici.

Specifiche tecniche

Domande frequenti tecniche

Questo azionamento può essere utilizzato sia per applicazioni a coppia costante sia a coppia variabile? Sì, il firmware dell'ACS580 include macro preconfigurate sia per la coppia variabile (pompe/ventilatori) sia per la coppia costante (trasportatori/miscelatori), per garantire un controllo ottimale del motore e un'elevata efficienza energetica.

L'ACS580-01-018A-4 richiede una reattanza esterna per ridurre le armoniche? No, questo modello dispone di una tecnologia integrata con induttanza oscillante che offre una riduzione superiore delle armoniche sia a carico parziale sia a pieno carico, eliminando la necessità di ingombranti reattanze di linea esterne.

Come si programma l'azionamento se non è disponibile un pannello di controllo? Sebbene l'azionamento venga generalmente fornito con un pannello di controllo assistente, può anche essere configurato tramite lo strumento per PC Drive Composer attraverso la porta USB integrata nel pannello oppure tramite il pannello di controllo Bluetooth opzionale usando un dispositivo mobile.

Guida all'ingegneria e all'installazione

• Dissipazione del calore e distanze: Per le installazioni con telaio R2 a parete, mantenere una distanza verticale minima di 200 mm sopra e sotto l'unità. Assicurarsi che la superficie di montaggio sia non infiammabile e in grado di sostenere il peso di 6,6 kg, per evitare l'affaticamento indotto dalle vibrazioni sui terminali di potenza interni.

• Cablaggio e messa a terra: Utilizzare cavi motore schermati e simmetrici per conformarsi agli standard EMC. Assicurarsi che la schermatura del cavo sia collegata a massa a 360 gradi sia all'estremità dell'azionamento sia all'estremità del motore, per ridurre le correnti di modo comune ad alta frequenza che possono causare guasti prematuri ai cuscinetti del motore.

• Integrazione del Safe Torque Off (STO): L'azionamento dispone di una funzione STO basata sull'hardware (SIL 3 / PL e). Durante il cablaggio del circuito STO, utilizzare cavi a doppino intrecciato e assicurarsi che entrambi i canali vengano commutati simultaneamente per evitare blocchi per guasto nel registro diagnostico dell'azionamento.
