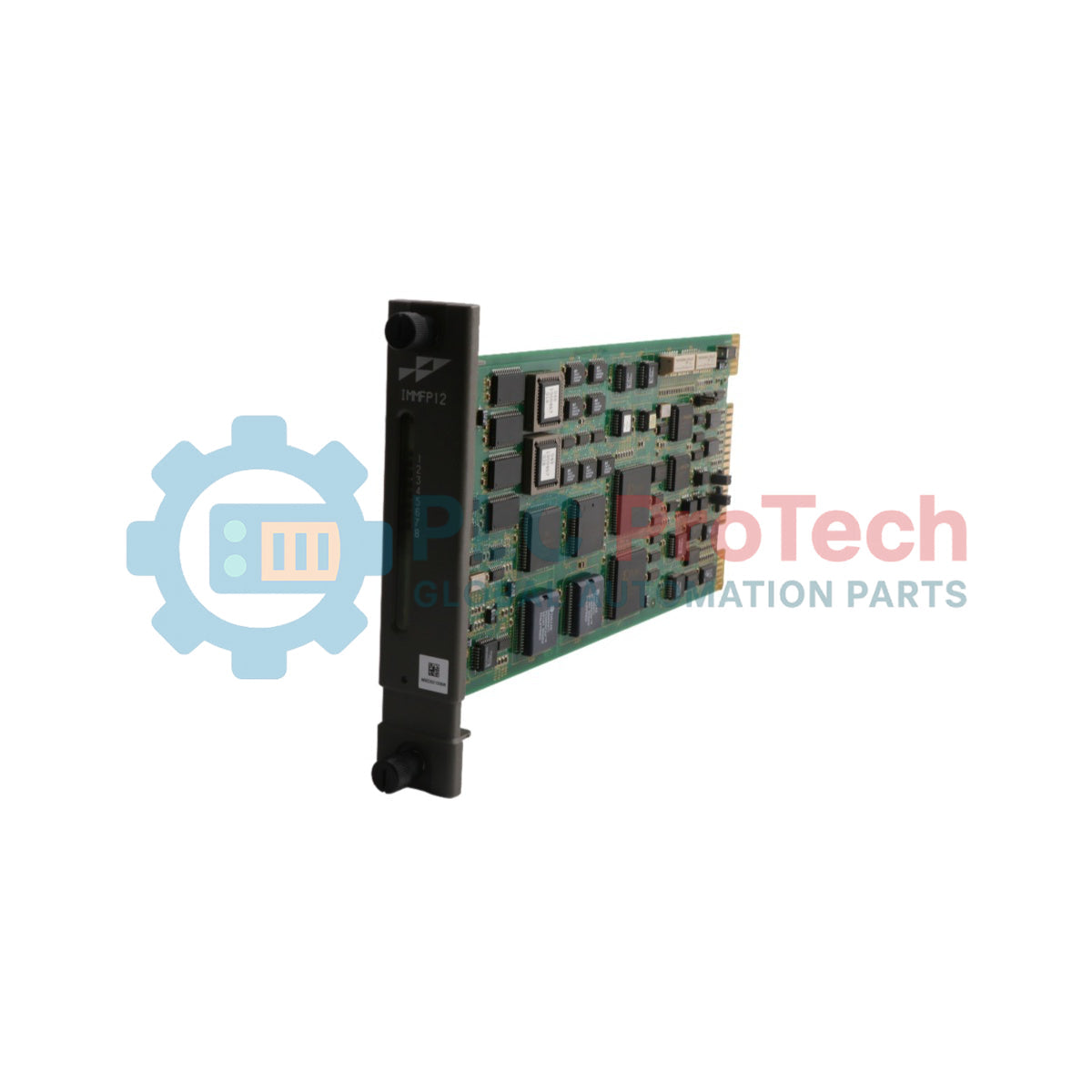

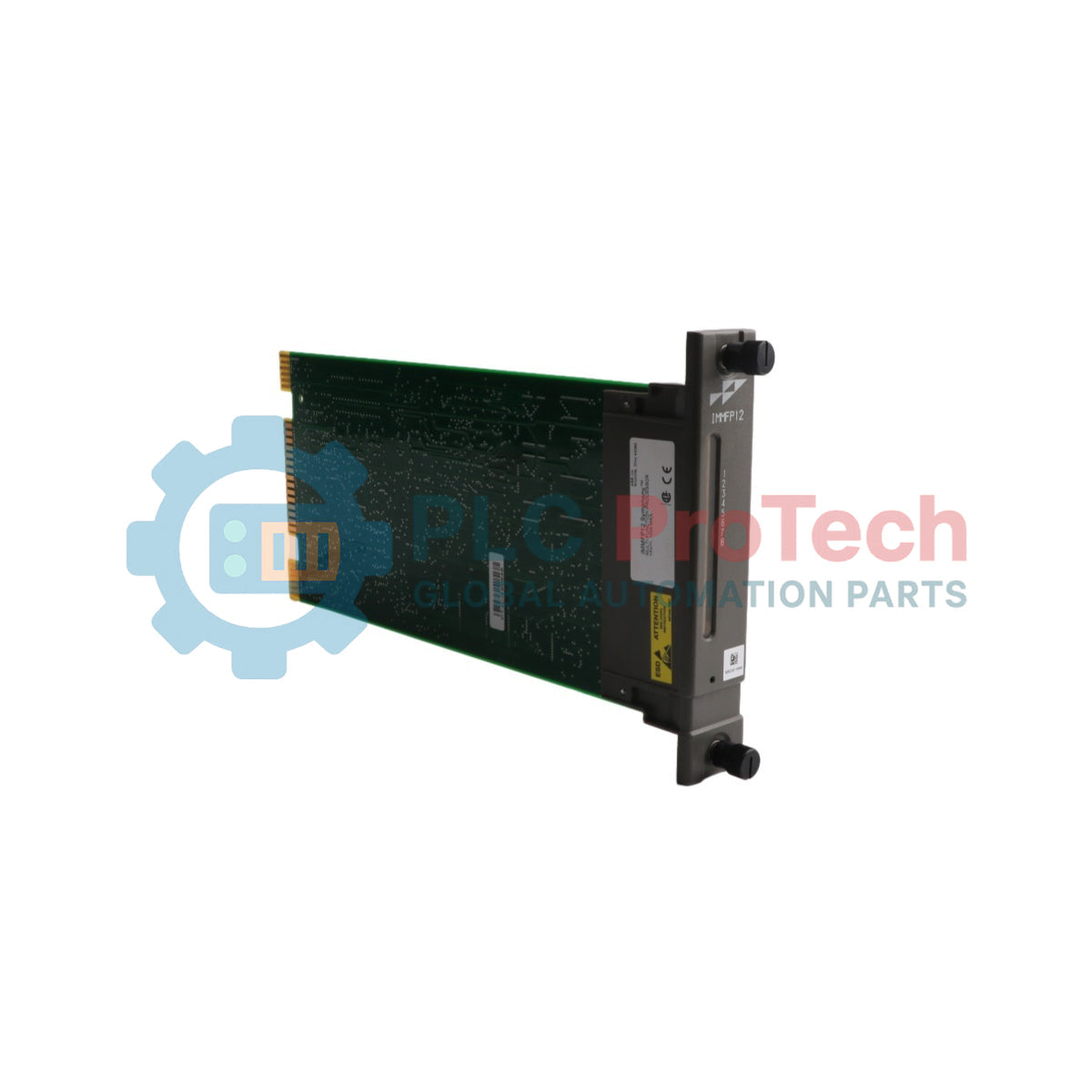

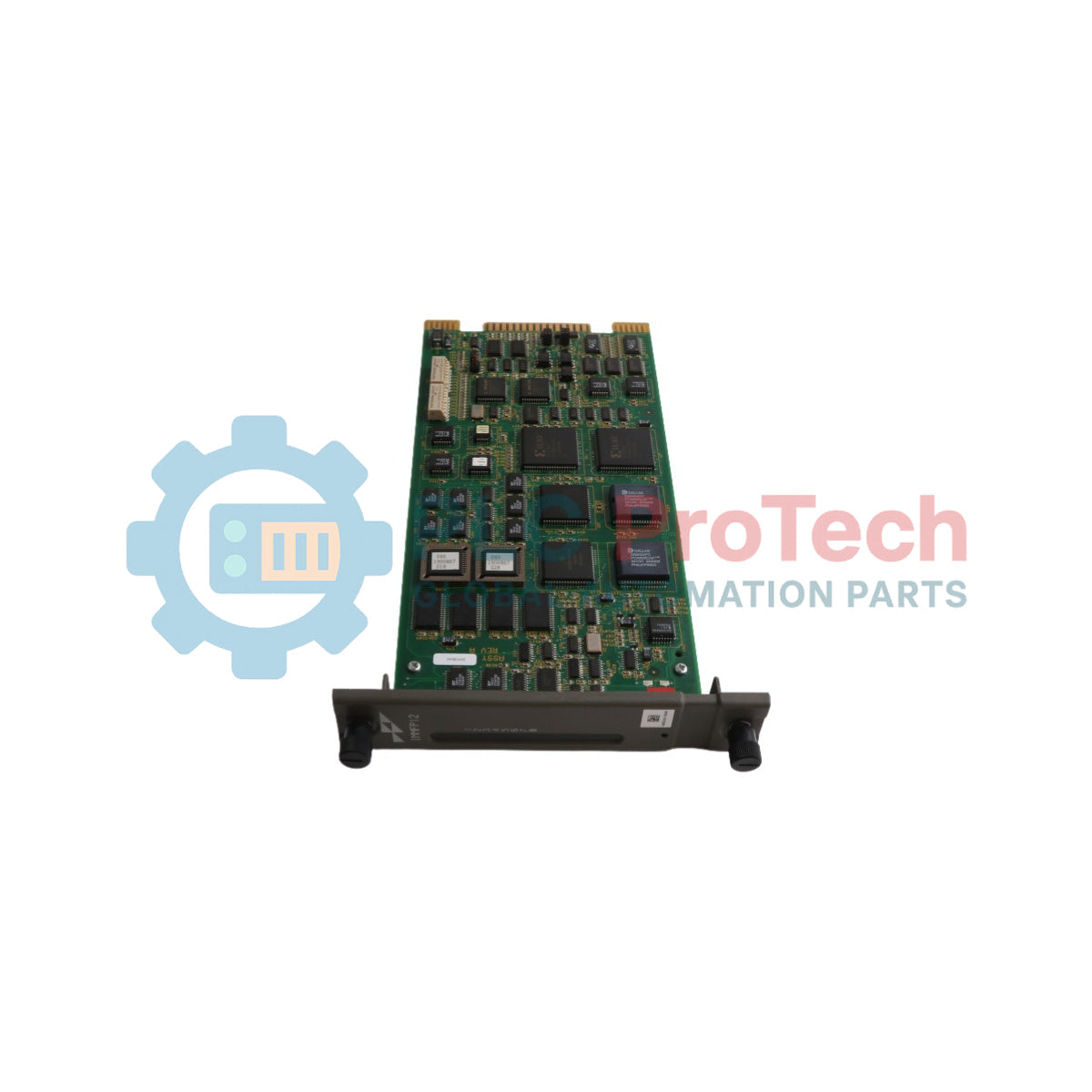

ABB IMMFP12 Modulo processore multifunzione Bailey infi 90

Descrizione

IMMFP12 funziona come controller analogico a più anelli, sequenziale, batch e basato su codici funzione nel sistema INFI 90 OPEN. Esegue il controllo di processo, l'acquisizione dei dati e l'elaborazione delle informazioni, supportando al contempo la comunicazione peer-to-peer tra moduli intelligenti.

Il processore scambia dati di processo con i moduli I/O analogici e digitali tramite il bus I/O Expander. Può comunicare con un massimo di 64 moduli I/O a basso consumo, in qualsiasi combinazione. I circuiti DMA interni trasferiscono i dati di comunicazione direttamente dalla RAM o alla RAM senza l'intervento continuo del microprocessore.

Due canali seriali generici supportano la comunicazione con la stazione e con dispositivi esterni. Il modulo fornisce inoltre la comunicazione Controlway, il funzionamento del bus dei moduli e un collegamento dedicato per la ridondanza dei processori.

Un processore primario e uno di riserva possono operare in una configurazione ridondante. Il processore di riserva rimane in standby a caldo e riceve i dati di uscita dei blocchi dal processore primario. Il controllo passa al processore di riserva se quello primario va offline.

Caratteristiche

• Controllo analogico a più anelli
• Esecuzione del controllo sequenziale e batch
• Elaborazione della strategia di controllo basata sui codici funzione
• Acquisizione dei dati ed elaborazione delle informazioni
• Comunicazione peer-to-peer tra moduli intelligenti
• Ridondanza del processore primario e di riserva a caldo
• Trasferimento del controllo senza discontinuità tra processori ridondanti
• Modalità operative di esecuzione, configurazione ed errore
• Trasferimento dei dati di comunicazione assistito da DMA
• Indicazione dello stato e della diagnostica tramite LED sul pannello frontale
• Pulsante combinato di arresto e ripristino
• Memorizzazione non volatile della configurazione del modulo

Applicazioni

• Controllo analogico a più anelli
• Controllo sequenziale delle apparecchiature
• Controllo dei processi batch
• Coordinamento degli I/O analogici e digitali
• Acquisizione dei dati di processo
• Elaborazione delle informazioni sulla strategia di controllo
• Unità di controllo del processo ridondanti
• Comunicazione con la stazione operatore
• Modernizzazione del sistema di controllo INFI 90 OPEN
• Configurazioni di sistema Network 90 compatibili

Connessioni/Interfacce

Connettore edge della scheda P1

Il pin 3 trasporta -30 VCC nei primi sistemi Network 90. Nei sistemi Network 90 e INFI 90 più recenti trasporta il segnale di stato dell'alimentazione.

Connettore edge della scheda P2

Tutti i bit di dati P2 sono attivi bassi.

Connettore edge della scheda P3

Linee guida per l'installazione

• Verificare la compatibilità dell'unità di montaggio del modulo prima dell'installazione.
• Verificare se il backplane fornisce -30 VCC prima di impostare il ponticello J5.
• Utilizzare un braccialetto antistatico collegato a terra quando si maneggia la scheda elettronica.
• Tenere il modulo nella sua busta schermante antistatica fino all'installazione.
• Maneggiare l'assieme dai bordi ed evitare di toccare i circuiti.
• Verificare tutte le impostazioni dei DIP switch SW3 e SW4 prima del funzionamento.
• Verificare i ponticelli da J1 a J5 prima di inserire il modulo.
• Utilizzare indirizzi di modulo identici per i processori ridondanti.
• Utilizzare impostazioni SW4 corrispondenti per i processori ridondanti.
• Verificare che le revisioni del firmware corrispondano nei processori primario e di backup.
• Scollegare l'alimentazione dell'armadio prima di installare i dipshunt del backplane.
• Installare i dipshunt a 24 pin tra gli slot associati del bus dell'espansore I/O.
• Tenere le unità di montaggio collegate al Controlway nello stesso armadio.
• Non collegare più di otto unità di montaggio correlate in un unico armadio.
• Collegare l'hardware di terminazione NTMP01, NIMP01 o NIMP02 utilizzando i cavi specificati.
• Verificare che tutti i cavi siano collegati allo slot assegnato dell'unità di montaggio del modulo.
• Inserire saldamente il modulo nei connettori del backplane.
• Fissare il modulo utilizzando entrambe le viti di bloccaggio del frontalino.
• Tenere chiuse le porte dell'armadio durante il funzionamento.
• Tenere le apparecchiature di comunicazione portatili ad almeno 2 metri dall'armadio.
• Utilizzare e conservare il modulo in un ambiente non corrosivo.

Conformità e certificazioni

• Certificato CSA per l'uso come apparecchiatura di controllo del processo in un'area ordinaria non pericolosa.
• Approvato da Factory Mutual per l'uso in aree pericolose di Classe I, Divisione 2.
