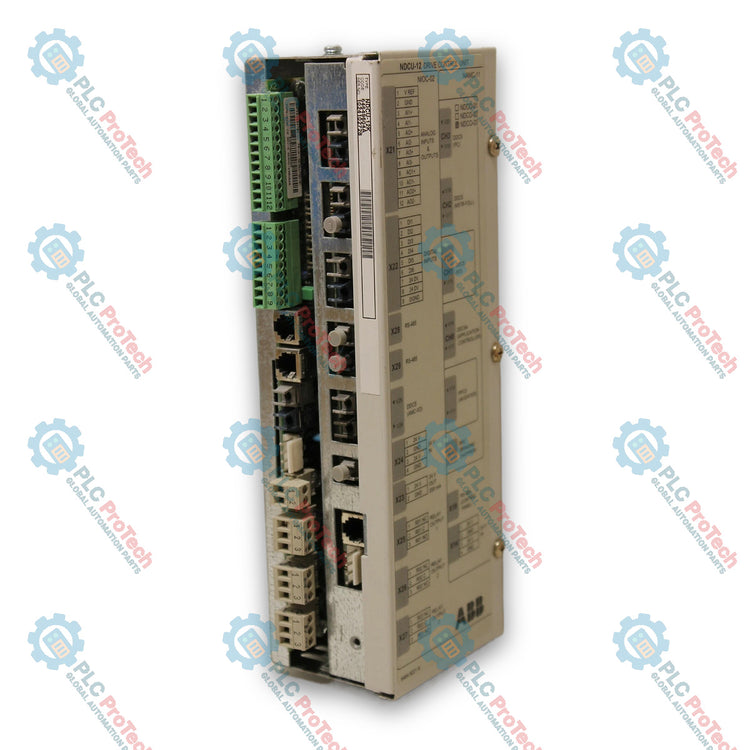

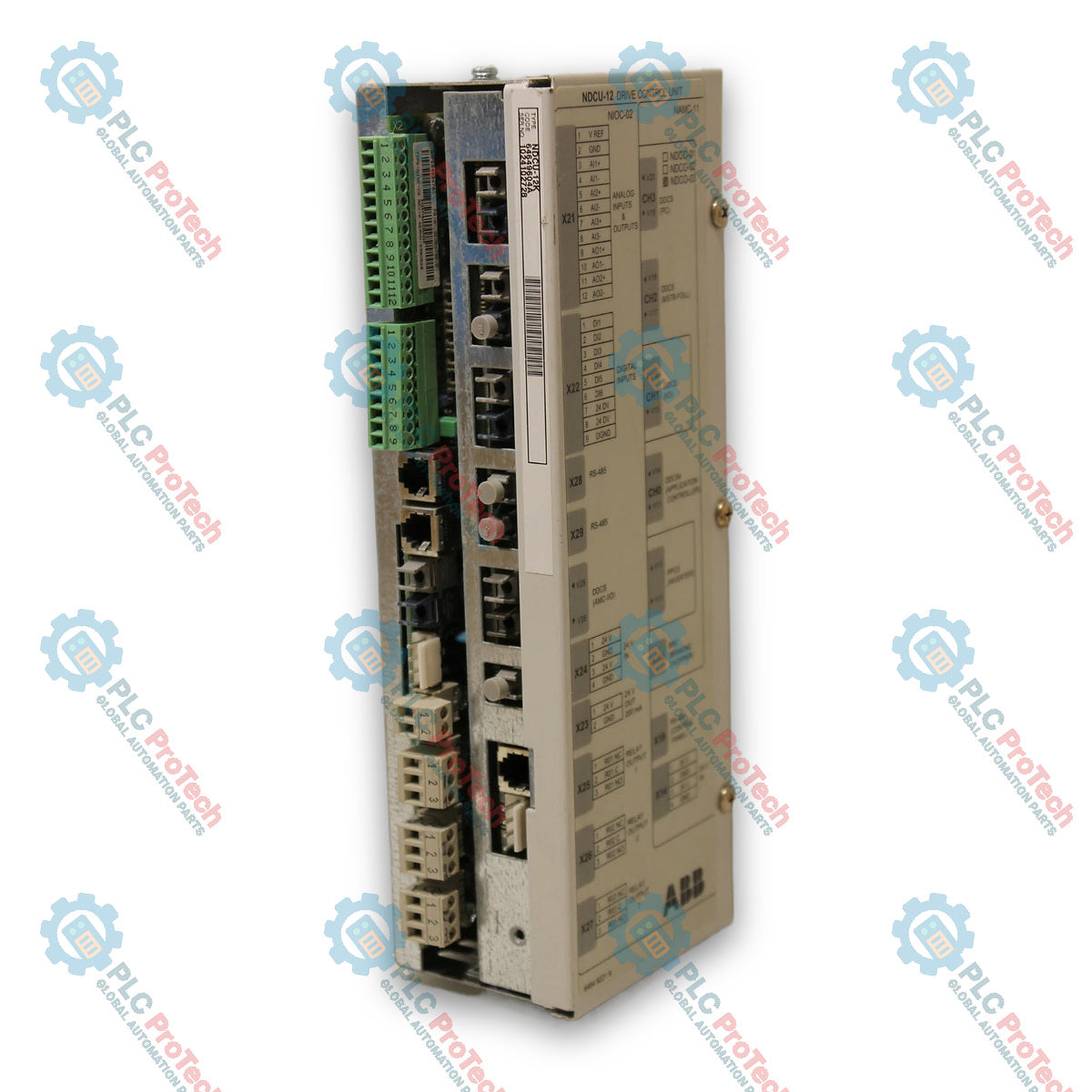

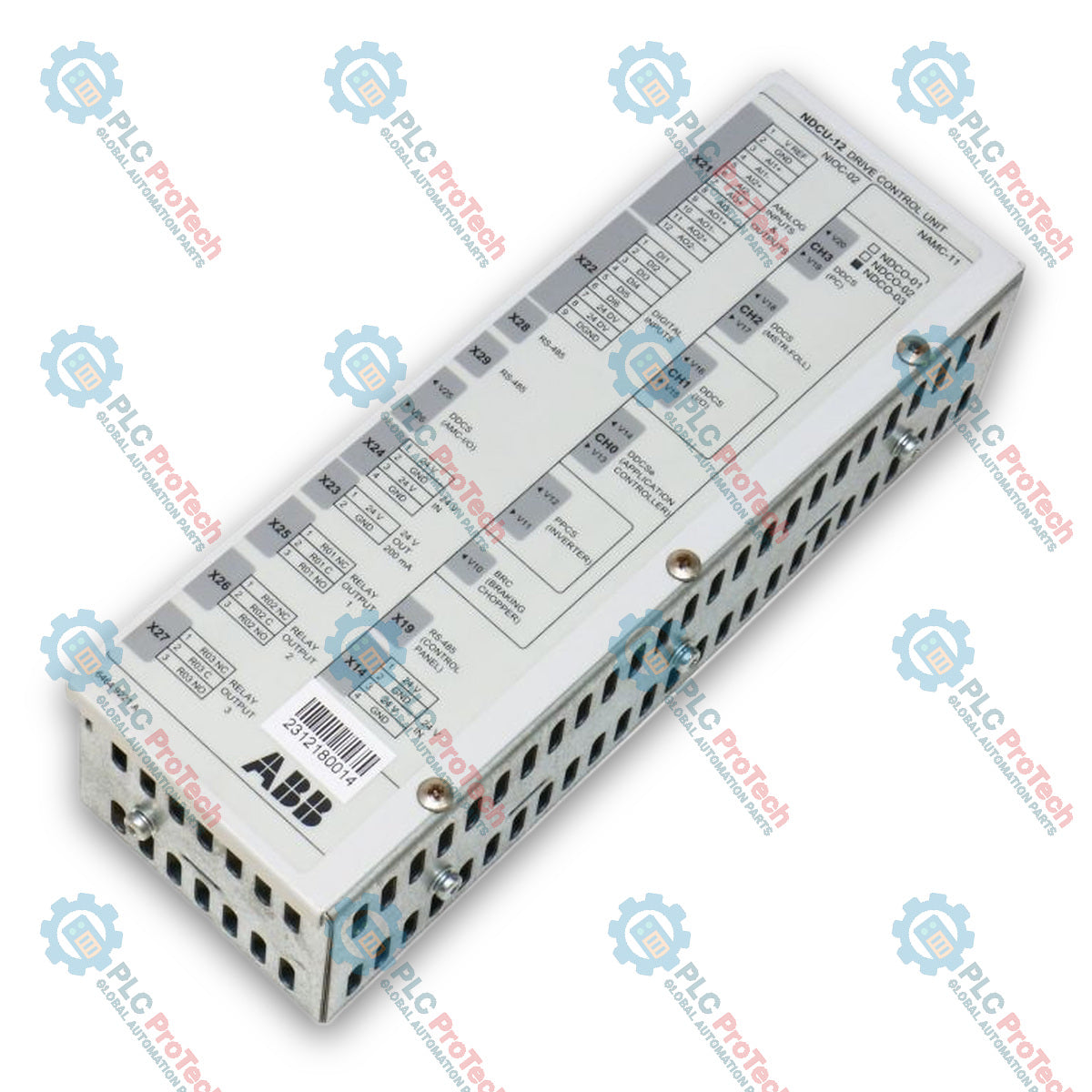

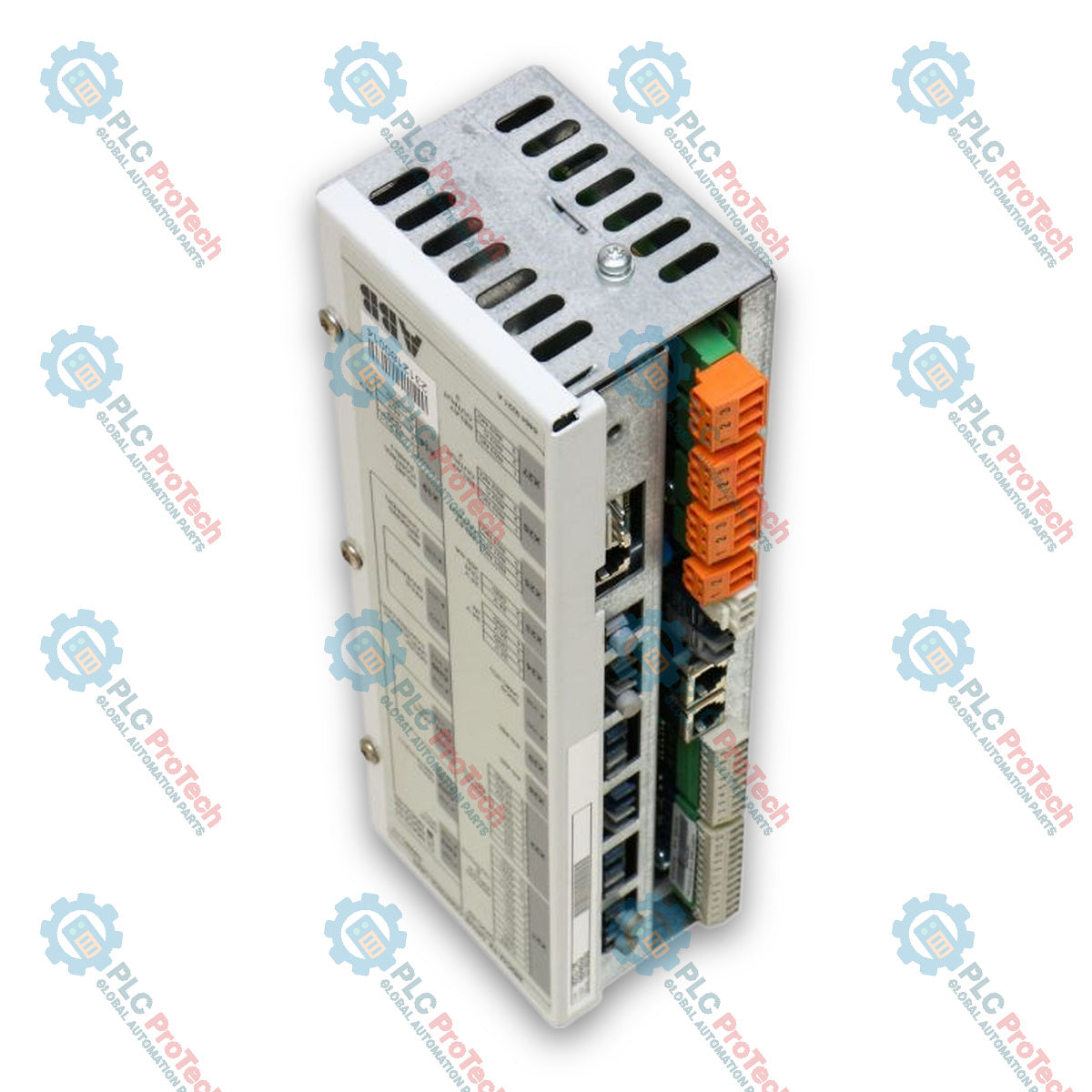

ABB NDCU-12K 64649604A unità di controllo dell'azionamento con NIOC-02 e NAMC-11

Descrizione

L'ABB NDCU-12K 64649604A è un'unità di controllo dell'azionamento utilizzata nei sistemi di azionamento ABB a velocità variabile compatibili.

L'unità combina l'hardware dell'interfaccia I/O NIOC-02 con l'hardware di controllo NAMC-11. Il pannello frontale dispone di I/O analogici e digitali, uscite a relè, interfacce RS-485, canali di comunicazione DDCS e collegamenti a 24 VCC.

La sezione NIOC-02 fornisce tre canali di ingresso analogico e due canali di uscita analogica. Sono inoltre disponibili sei ingressi digitali e tre uscite a relè per il controllo dell'azionamento e la segnalazione esterna.

I molteplici canali DDCS forniscono interfacce per il controllo dell'applicazione, l'I/O dell'azionamento, le funzioni master-follower e la comunicazione con il PC. Sono disponibili collegamenti separati per la comunicazione con l'inverter e il chopper di frenatura.

L'NDCU-12K deve essere sostituito verificando la corrispondenza dell'identificazione completa NDCU-12K / 64649604A insieme alla configurazione di controllo e comunicazione installata.

Caratteristiche

• Unità di controllo dell'azionamento ABB

• Designazione del tipo NDCU-12K

• Codice ABB 64649604A

• Interfaccia I/O NIOC-02

• Hardware di controllo NAMC-11

• Tre ingressi analogici

• Due uscite analogiche

• Sei ingressi digitali

• Tre uscite a relè

• Doppie interfacce RS-485

• Interfaccia separata per pannello di controllo RS-485

• Più canali di comunicazione DDCS

• Collegamenti dell'alimentazione di controllo a 24 VCC

• Uscita ausiliaria a 24 VCC

• Predisposizioni per la comunicazione con le interfacce dell'inverter e del chopper di frenatura

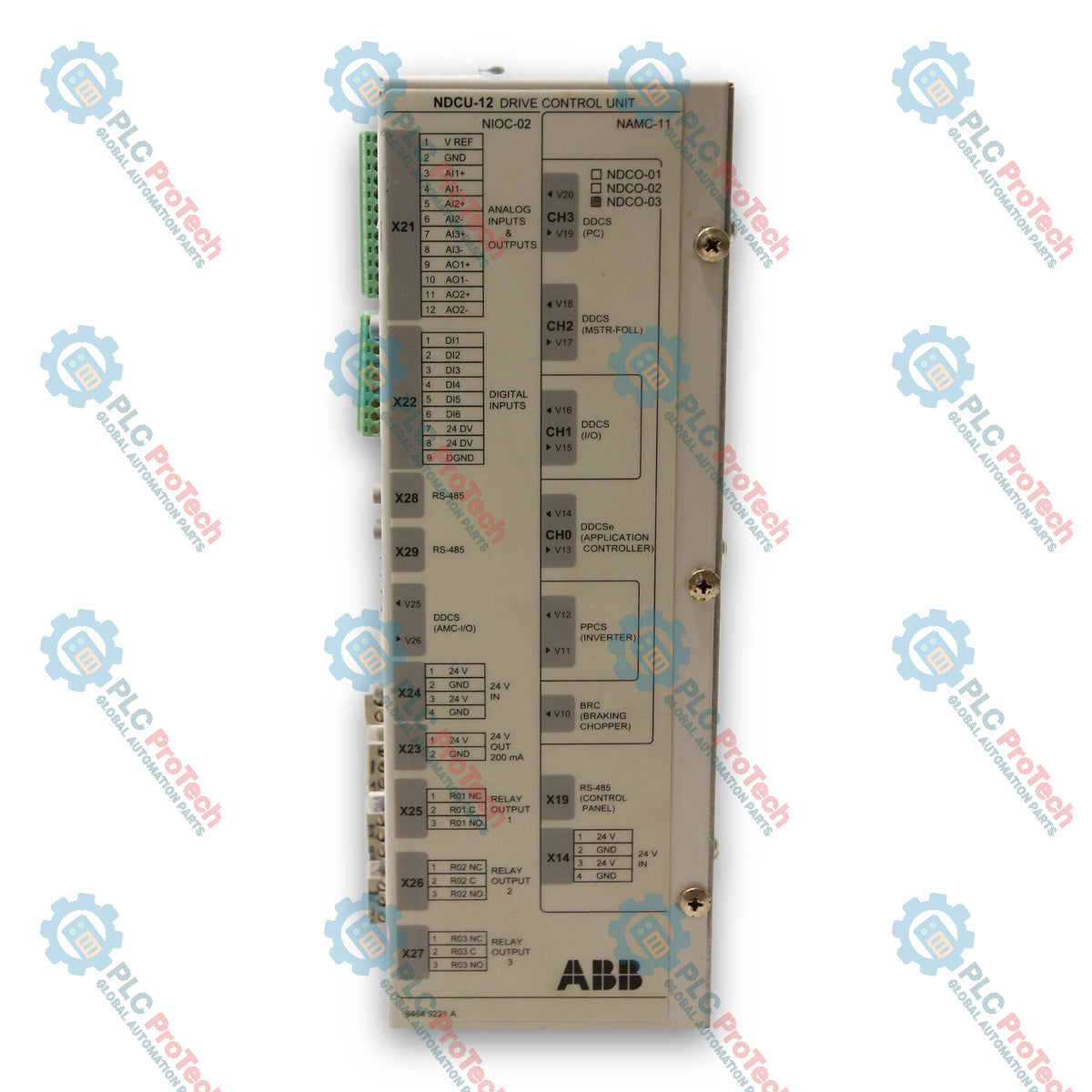

• Identificazione dei morsetti e dei connettori del pannello frontale

Applicazioni

• Sistemi di controllo degli azionamenti ABB

• Manutenzione di azionamenti a velocità variabile

• Riparazione di sistemi di azionamento ABB obsoleti

• Controllo di motori industriali

• Manutenzione del quadro dell'azionamento

• Sostituzione delle unità di controllo NDCU-12K installate

Specifiche tecniche

Ingressi e uscite analogici

Ingressi digitali

Uscite a relè

Ogni uscita a relè fornisce contatti normalmente chiusi, comuni e normalmente aperti.

Collegamenti a 24 V CC

Interfacce di comunicazione

Posizioni delle schede di comunicazione opzionali

La marcatura sul pannello frontale NAMC-11 indica le posizioni per:

• NDCO-01

• NDCO-02

• NDCO-03

La presenza di una specifica scheda di comunicazione NDCO deve essere confermata verificando l'hardware installato. Il solo numero di modello NDCU-12K non stabilisce quale opzione NDCO sia installata.

Installazione e messa in servizio

• Verificare sia NDCU-12K sia il codice 64649604A prima della sostituzione.

• Confermare la configurazione hardware NIOC-02 e NAMC-11 installata.

• Registrare tutti i collegamenti X21, X22, X23-X29, X14 e X19 prima della rimozione.

• Registrare tutti i collegamenti in fibra DDCS e le assegnazioni dei canali.

• Isolare l'azionamento e verificare che l'alimentazione di controllo a 24 V CC sia stata rimossa prima della manutenzione.

• Preservare le assegnazioni dei cablaggi dei relè e degli ingressi digitali durante la sostituzione.

• Confermare separatamente l'eventuale opzione di comunicazione NDCO installata.

• Dopo l'installazione, verificare gli I/O dell'azionamento, la comunicazione DDCS, la comunicazione con il pannello di controllo e le funzioni dei relè.

Note sulla sostituzione

• Verificare la corrispondenza con l'identificazione completa NDCU-12K 64649604A.

• Non interpretare “12K” come una potenza nominale di 12 kW.

• Non applicare a questa unità di controllo i valori nominali di tensione in ingresso o in uscita dell'azionamento completo.

• Verificare l'hardware NIOC, NAMC e l'hardware NDCO opzionale prima della sostituzione.

• Preservare le assegnazioni dei canali DDCS e i parametri dell'azionamento durante la sostituzione.
