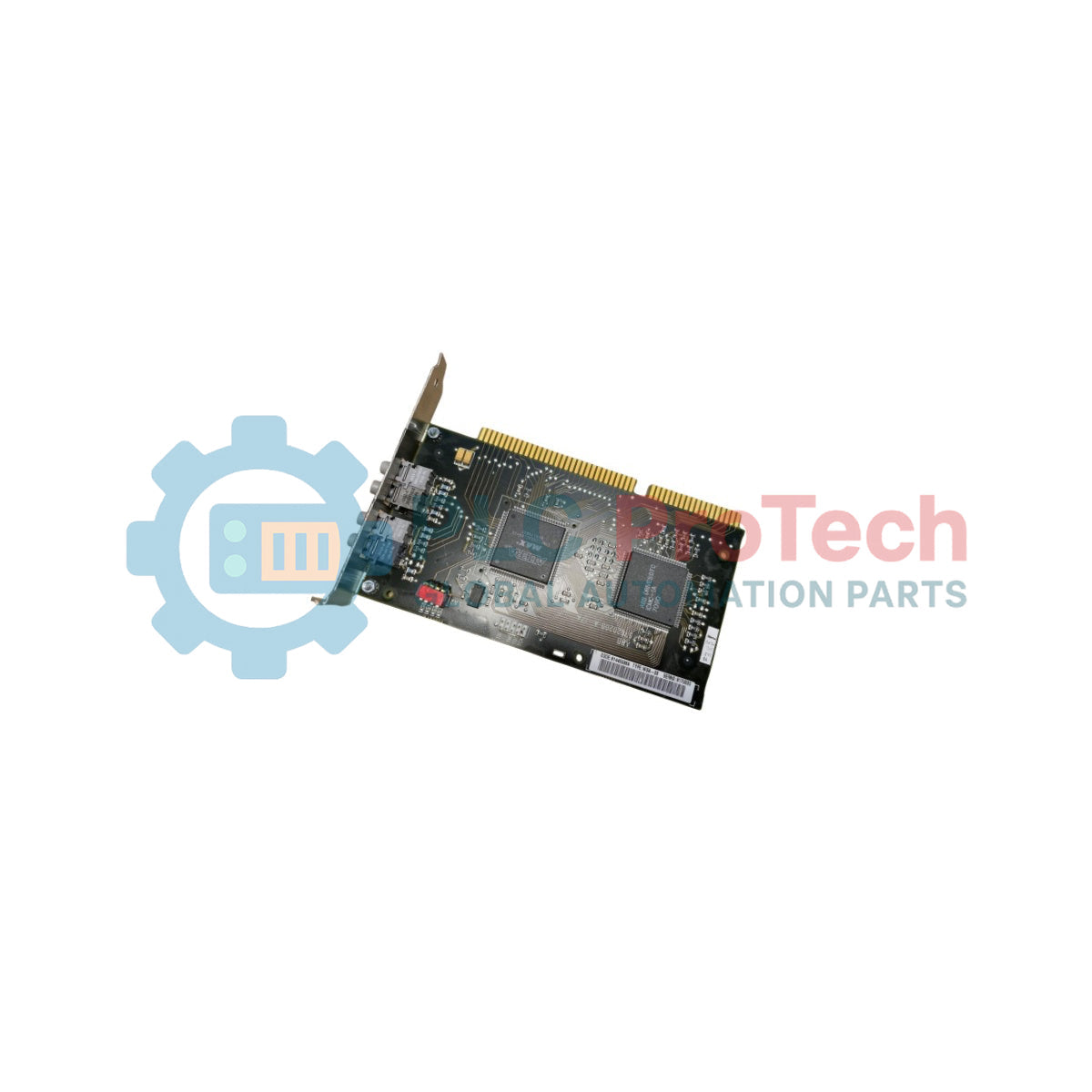

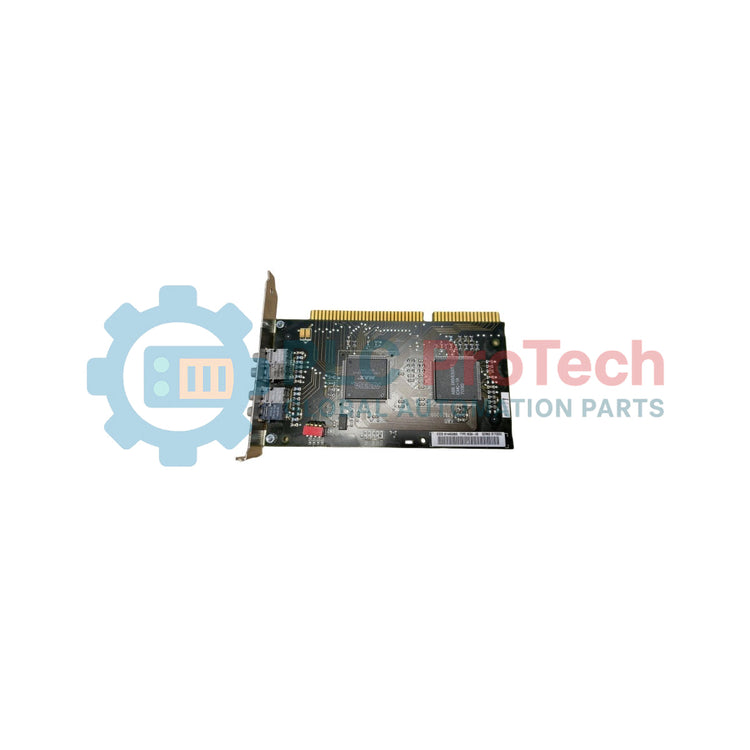

ABB NISA-03 Scheda di interfaccia adattatore DDCS/ISA

Descrizione

NISA-03 è una scheda adattatore DDCS/ISA specializzata, configurata per consentire il controllo e il monitoraggio diretto degli azionamenti della famiglia ABB ACS 600 (indicati anche come ACx 600) da un computer desktop. Questa scheda adattatore elettronica stabilisce un collegamento di comunicazione ad alta velocità che consente l'esecuzione di software DriveWare per PC, come DriveWindow, per la messa in servizio degli azionamenti, la diagnostica e la gestione dei parametri. Operando su due canali ottici distinti che utilizzano il protocollo proprietario DDCS, il modulo fornisce un affidabile ponte in fibra ottica verso le schede applicative e di controllo motore gestite in rete.

Caratteristiche

• Elaborazione DDCS a doppio canale: dotata di un canale ottico a 5 megabaud e di un canale ottico a 10 megabaud, per supportare diverse velocità di connessione delle schede terminali.
• Integrazione con il bus del PC: occupa un singolo slot di espansione ISA standard a 16 bit sulla scheda madre del computer desktop.
• Supporto per architetture multi-azionamento: supporta la distribuzione dei segnali a più convertitori di frequenza individuali se abbinata alle unità di diramazione della serie NDBU.

Applicazioni

• Comunicazione con il software DriveWare per PC: collega i PC desktop standard da ufficio che eseguono il software DriveWindow ai sistemi di azionamento industriali di fabbrica.
• Interfacciamento con la famiglia di prodotti ACS 600: funge da componente centrale dell'interfaccia in fibra ottica per configurare e monitorare gli azionamenti per motori a bassa tensione.
• Connessione in rete di azionamenti distribuiti: si collega alle schede di controllo NAMC e ai nodi di diramazione NDBU per formare complesse reti di automazione multi-azionamento.

Specifiche tecniche

Connessioni/Interfacce

Linee guida per l'installazione

• Precauzioni contro l'elettricità statica: assicurarsi di indossare un cinturino da polso con messa a terra durante tutte le fasi di manipolazione, poiché i circuiti integrati sulla scheda sono altamente sensibili alle scariche elettrostatiche (ESD).
• Configurazione degli indirizzi: controllare la configurazione del PC host per assicurarsi che nessuna scheda di interfaccia esistente utilizzi lo spazio di indirizzi di base predefinito 280H. In caso di conflitto, regolare gli interruttori DIP integrati (IAS0-IAS2) per selezionare il profilo di indirizzo alternativo 2A0H.
• Inserimento della scheda: premere saldamente e in modo uniforme la scheda adattatore in uno slot ISA a 16 bit disponibile sulla scheda madre del computer spento e fissare la staffa con la vite di ritenzione.
• Manipolazione della fibra ottica: non superare il carico di trazione massimo a lungo termine di 1 N e non piegare i cavi in fibra oltre il raggio di curvatura minimo a breve termine di 35 mm. Evitare di toccare le estremità scoperte della fibra e proteggere i percorsi all'interno dell'azionamento utilizzando passacavi in gomma.
• Avvertenza sulla sicurezza elettrica: non eseguire mai interventi all'interno del convertitore di frequenza quando è sotto tensione. Scollegare la linea di alimentazione principale e attendere almeno 5 minuti affinché i condensatori del circuito intermedio dell'azionamento si scarichino completamente prima di accedere ai terminali interni.
