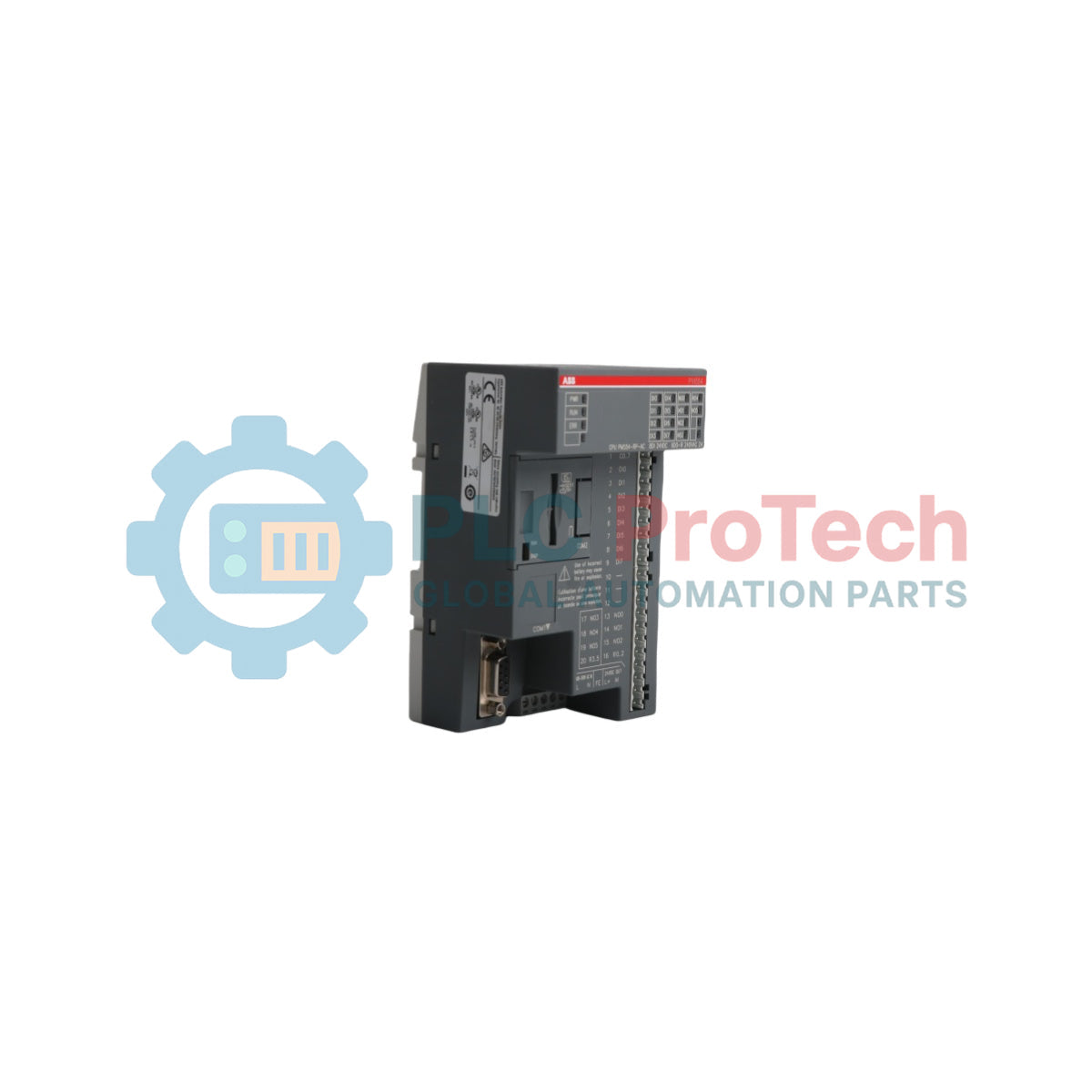

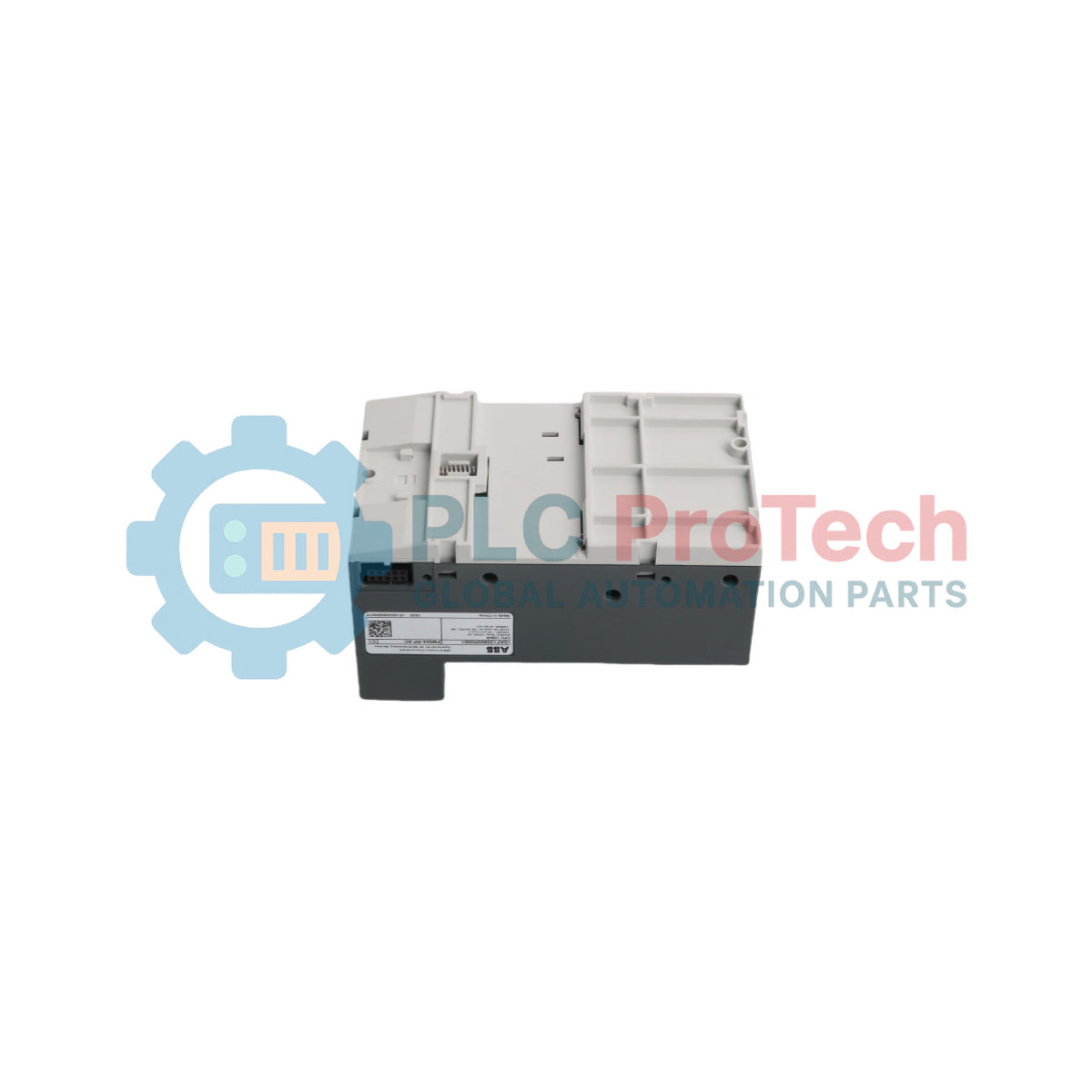

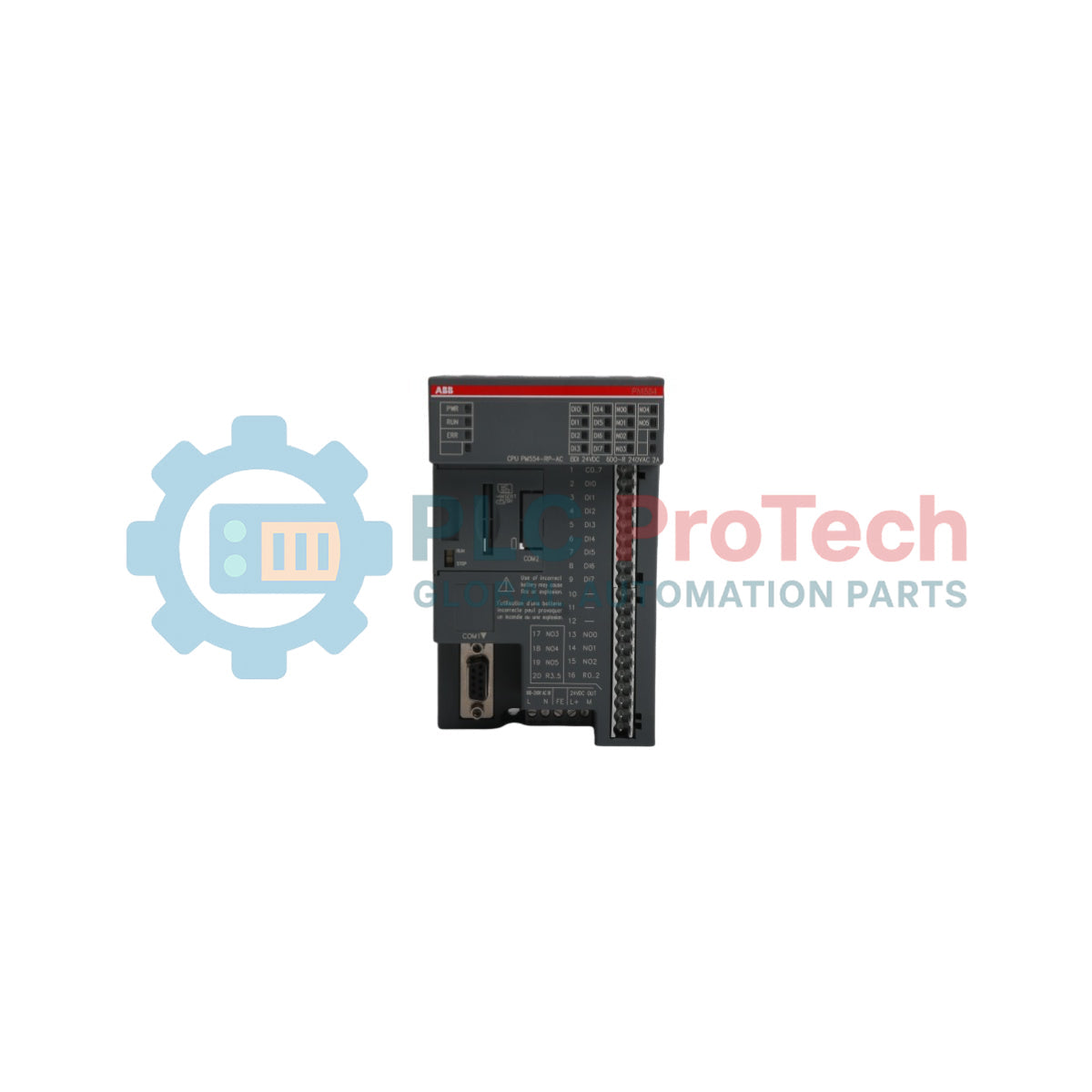

ABB PM554-RP-AC 1SAP120800R0001 Modulo PLC AC500-eCo

Descrizione

L'ABB PM554-RP-AC, numero di catalogo 1SAP120800R0001, è un modulo processore progettato per il sistema di controllori logici programmabili (PLC) AC500-eCo. Funziona come unità centrale di elaborazione per eseguire la logica utente, gestire i dati di processo e coordinare le sequenze automatizzate in macchinari industriali e ambienti di controllo. Il modulo è dotato di un processore ARM Freescale a 32 bit con una frequenza di clock di 50 MHz, che garantisce un'elaborazione affidabile per applicazioni di automazione critiche dal punto di vista temporale.

Dotato di I/O digitali integrati, questo controller include 8 ingressi digitali e 6 uscite digitali a relè. Offre 128 kB di memoria programma Flash EPROM e una configurazione di archiviazione non volatile dedicata per conservare i parametri critici dell'applicazione durante i cicli di spegnimento e riaccensione. Per l'espansione e l'interfacciamento con le periferiche, l'unità fornisce un'interfaccia di comunicazione seriale RS-485 integrata (COM1) e due slot per opzioni per funzionalità ausiliarie, garantendo una flessibilità di adattamento del sistema.

Caratteristiche

• Elaborazione di controllo integrata: utilizza un processore ARM Freescale a 32 bit con frequenza di 50 MHz per garantire tempi di esecuzione deterministici con carichi di lavoro del programma variabili.
• I/O digitali integrati: dispone direttamente sul modulo di 8 ingressi digitali e 6 uscite digitali a relè, riducendo al minimo la necessità di hardware di espansione immediato.
• Architettura di memoria robusta: offre 128 kB di memoria programma Flash EPROM, 10 kB di memoria dati VAR, 1 kB di memoria dati VAR RETAIN memorizzata nel flash e 2 kB di memoria dati %MB.
• Interfaccia di comunicazione flessibile: include un'interfaccia seriale RS-485 COM1 integrata, che supporta velocità di trasmissione configurabili da 1.2 a 187.5 kBit/s.
• Layout espandibile: progettato con due slot per opzioni, che consentono l'integrazione di accessori ausiliari come un orologio in tempo reale o adattatori di comunicazione aggiuntivi.
• Design di grado industriale: alloggiato in un involucro compatto e resistente con classificazione V-2 secondo gli standard UL 94 e grado di protezione del sistema IP 20.

Applicazioni

• Automazione di fabbrica e controllo di macchinari dedicati
• Sistemi di controllo delle pompe e gestione dell'acqua e delle acque reflue
• Apparecchiature per la movimentazione dei materiali e automazione dei trasportatori
• Sistemi di automazione degli edifici, inclusi HVAC e infrastrutture per il controllo del clima
• Macchinari per il confezionamento e l'assemblaggio su piccola scala

Specifiche tecniche

Linee guida per l'installazione

• Requisiti dell'alimentazione: Assicurarsi che la tensione di ingresso rimanga nell'intervallo sicuro da 100 V AC a 240 V AC (-15%, +10%) e che la frequenza sia compresa tra 47 Hz e 62.4 Hz, per evitare danni all'apparecchiatura.
• Messa a terra e collegamento a terra: Il dispositivo utilizza uno schema di terra funzionale (FE) per prestazioni EMC ottimali. Collegare tutte le parti metalliche, le guide DIN, le viti di montaggio e le schermature dei cavi a un punto di messa a terra comune, ad esempio una barra di collegamento equipotenziale. Le terre dei segnali (SGND o GND) devono rimanere isolate dalle schermature dei cavi o dalla FE, salvo diversa indicazione esplicita.
• Declassamento per il montaggio: Quando si sceglie una posizione di montaggio verticale invece di una normale installazione orizzontale, la temperatura massima di esercizio consentita diminuisce da 60 degC a 40 degC e il carico di uscita totale per gruppo deve essere ridotto al 50%.
• Fissaggio meccanico: Fissare saldamente utilizzando una guida DIN Top Hat da 35 mm conforme alla norma IEC 60715, oppure fissare con viti M4 serrate con una coppia di serraggio di 1.2 Nm.
• Configurazioni del cablaggio: Utilizzare cavi di sezione adeguata e classificazioni di temperatura appropriate per i morsetti, per prevenire condizioni di sovratemperatura e possibili danni ai percorsi di collegamento del modulo.
