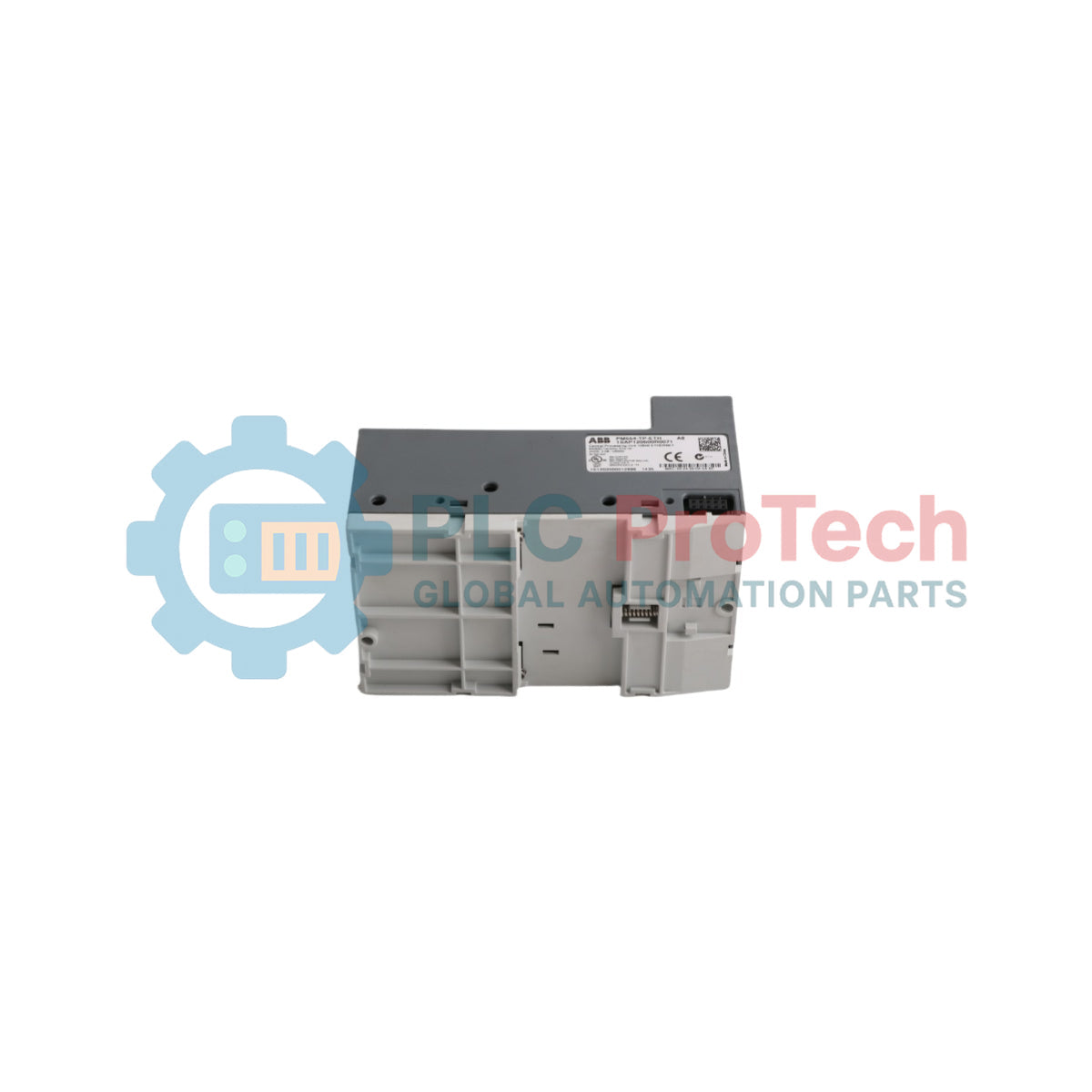

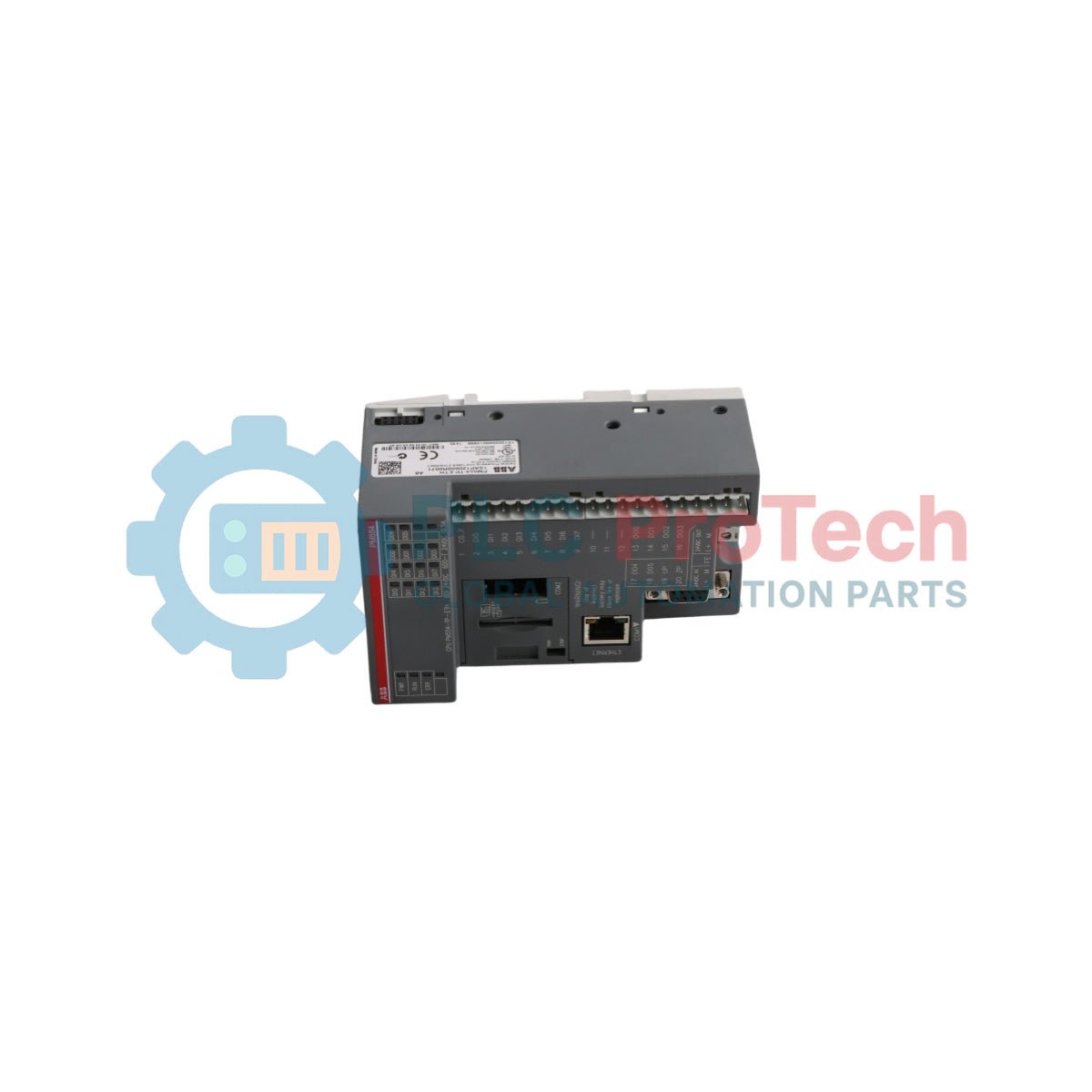

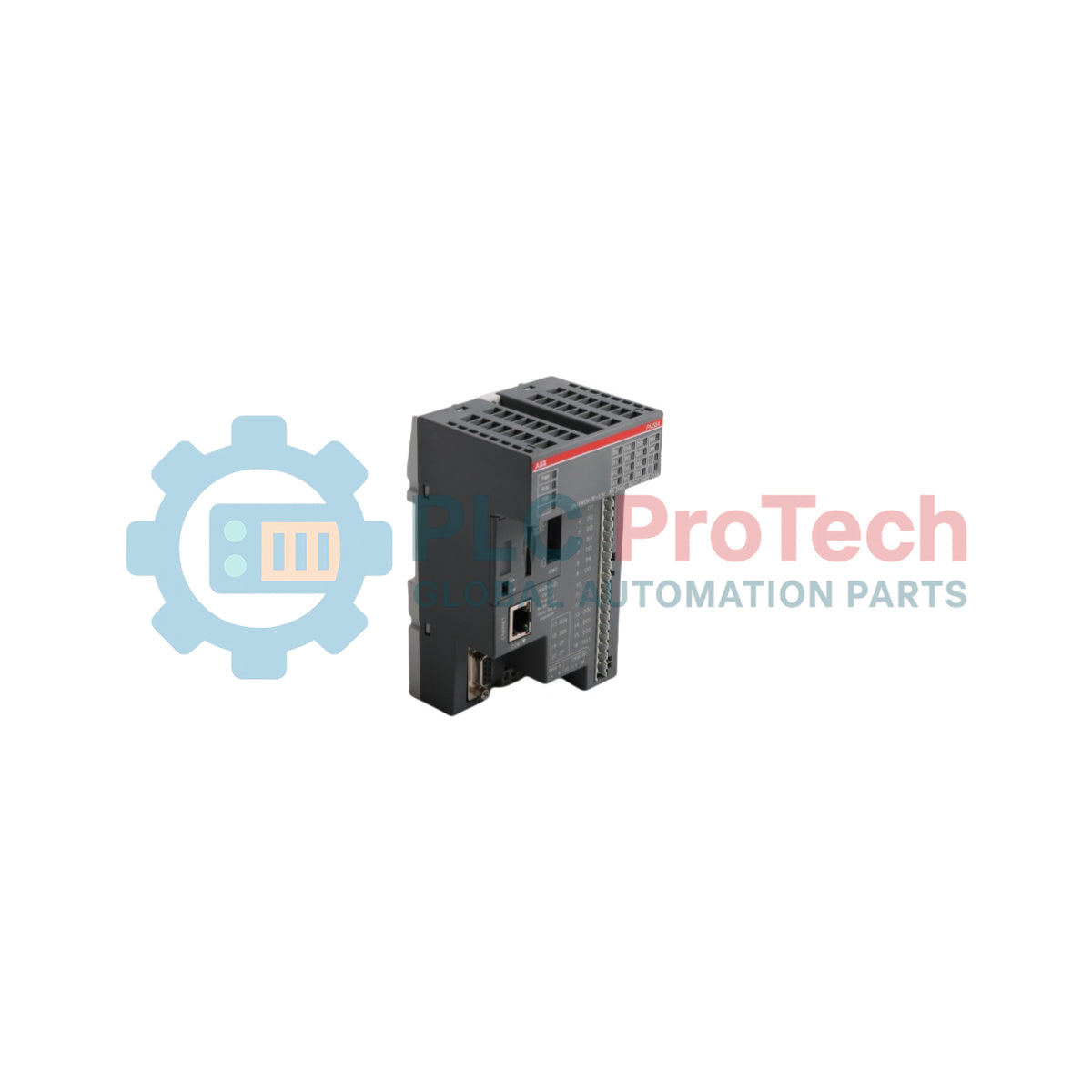

Controllore logico programmabile AC500-eCo ABB PM554-TP-ETH 1SAP120600R0071

Descrizione

L'ABB PM554-TP-ETH, numero di catalogo 1SAP120600R0071, è un modulo processore centrale progettato per il sistema controllore logico programmabile AC500-eCo. Funge da unità di calcolo principale per eseguire i programmi di controllo, gestire le funzioni di elaborazione locali e supervisionare le attività di automazione nelle reti industriali distribuite. Dotato di un processore ARM Freescale a 32 bit con velocità di clock di 50 MHz, questo modulo offre tempi di esecuzione deterministici di 0,08 ms per 1000 istruzioni binarie, soddisfacendo i requisiti di precisione dei sistemi di controllo di piccole e medie dimensioni.

Il modulo dispone di capacità di ingresso e uscita integrate, fornendo direttamente sull'unità 8 ingressi digitali e 6 uscite digitali a transistor. Per l'archiviazione locale e l'esecuzione dei programmi, offre 128 kB di memoria programma Flash EPROM, insieme a registri retain non volatili dedicati, memorizzati direttamente nella memoria Flash. Le funzioni di comunicazione sono altamente integrate e comprendono un'interfaccia Ethernet industriale integrata, una porta seriale RS-485 standard (COM1) e due slot per opzioni di espansione, offrendo un'ampia compatibilità di rete per architetture industriali decentralizzate.

Caratteristiche

• Connettività Ethernet integrata: Include un'interfaccia Ethernet industriale integrata per supportare lo scambio di dati peer-to-peer, l'accesso per la configurazione e l'integrazione nell'architettura di rete.
• I/O a transistor integrato: Integra 8 ingressi digitali e 6 uscite a transistor direttamente sul corpo del modulo, eliminando la necessità di moduli I/O esterni per le installazioni con nodi di piccole dimensioni.
• Prestazioni di elaborazione dedicate: Si basa su un core di elaborazione ARM Freescale a 32 bit operante a 50 MHz per l'esecuzione rapida di istruzioni macchina complesse.
• Memoria Flash con mantenimento sicuro: Offre 128 kB di memoria programma e garantisce la memorizzazione permanente di 1 kB di dati VAR RETAIN nella memoria Flash interna, senza requisiti aggiuntivi.
• Doppio slot per l'espansione hardware: Dotato di 2 slot dedicati per opzioni, adatti ad accogliere interfacce di comunicazione secondarie, unità con orologio in tempo reale o adattatori bus di campo specializzati.
• Involucro meccanico compatto: Strutturato in un formato sottile e a ingombro ridotto, certificato secondo i requisiti di infiammabilità UL 94 V-2 e con grado di protezione IP 20 contro l'ingresso.

Applicazioni

• Automazione distribuita e coordinamento decentralizzato dei nodi di fabbrica
• Macchinari per il trasporto dei materiali e sistemi di smistamento automatizzati
• Controllo delle pompe per acque reflue e nodi di gestione ambientale
• Monitoraggio e registrazione dell'energia e controllo di sottostazioni di piccole dimensioni
• Regolazione del clima degli edifici e infrastrutture HVAC localizzate

Specifiche tecniche

Linee guida per l'installazione

• Vincoli di tensione: Collegare esclusivamente a una fonte di alimentazione regolata da 24 V DC entro i parametri di tolleranza assoluta da 20.4 V DC a 28.8 V DC. Livelli di tensione fuori tolleranza possono causare il surriscaldamento dei terminali o la distruzione dei componenti interni.
• Requisiti di messa a terra del sistema: Il dispositivo si basa su uno schema di terra funzionale (FE) di Classe II/Classe III e non richiede un percorso di terra di protezione (PE). Collegare saldamente le guide DIN, il telaio metallico e le schermature delle comunicazioni a una barra di terra di riferimento comune. Assicurarsi che le terre del segnale (SGND/GND) rimangano isolate dai percorsi di terra FE della struttura.
• Declassamento termico in base all'orientamento: Il montaggio orizzontale standard consente il funzionamento fino a 60 degC. In caso di disposizione verticale, l'esposizione alla temperatura ambiente massima scende a 40 degC e i carichi di corrente in uscita devono essere limitati al 50% per ciascun gruppo di terminali.
• Attenzione al cablaggio dei terminali: Utilizzare sezioni dei cavi corrette e cavi con temperatura nominale adeguata per evitare che i collegamenti dei terminali generino rischi di sovratemperatura localizzata.
• Installazione dell'involucro: Fissare saldamente su una guida DIN Top Hat standard da 35 mm conforme alla norma IEC 60715 oppure avvitare direttamente ai pannelli mediante viti M4 serrate esattamente a 1.2 Nm.
