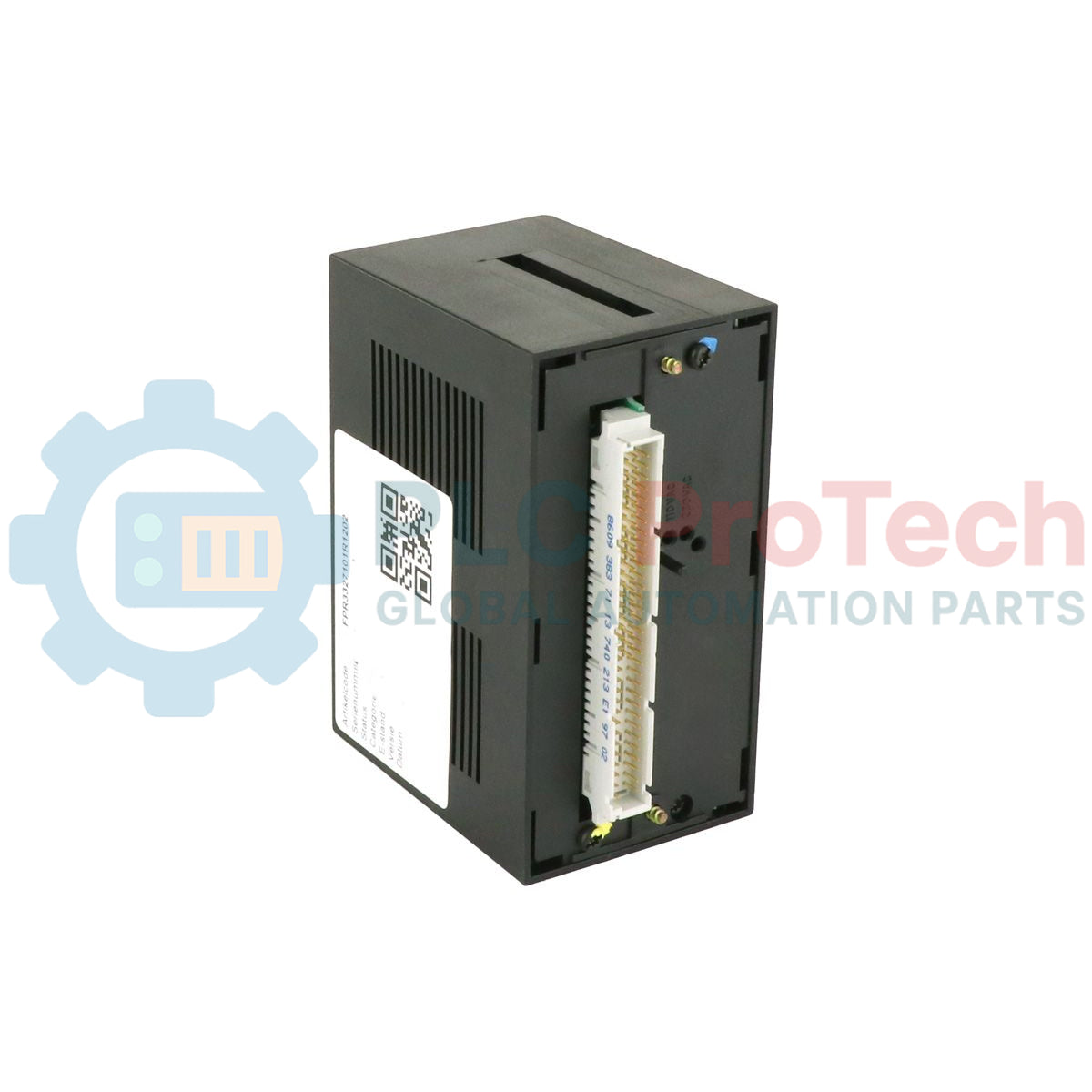

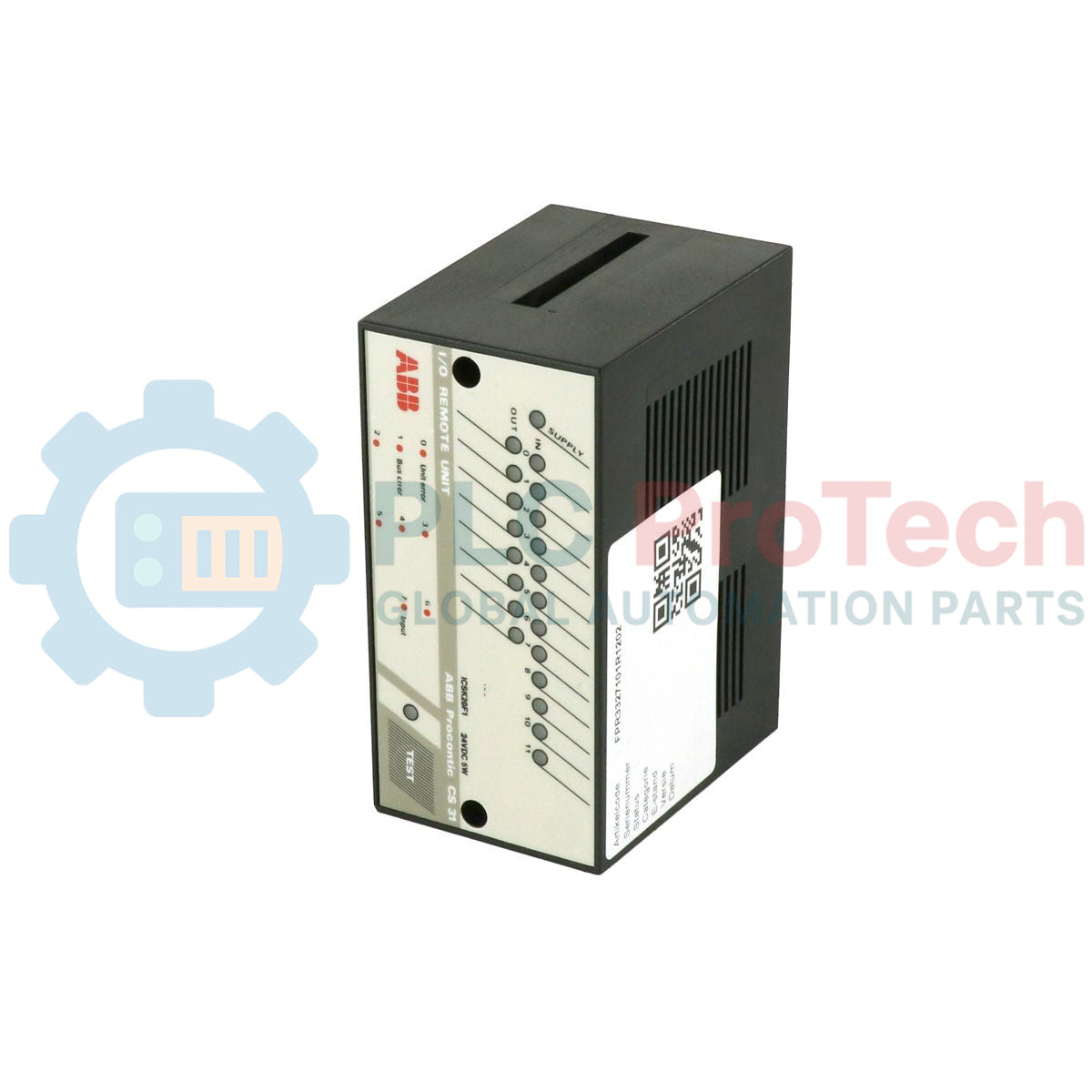

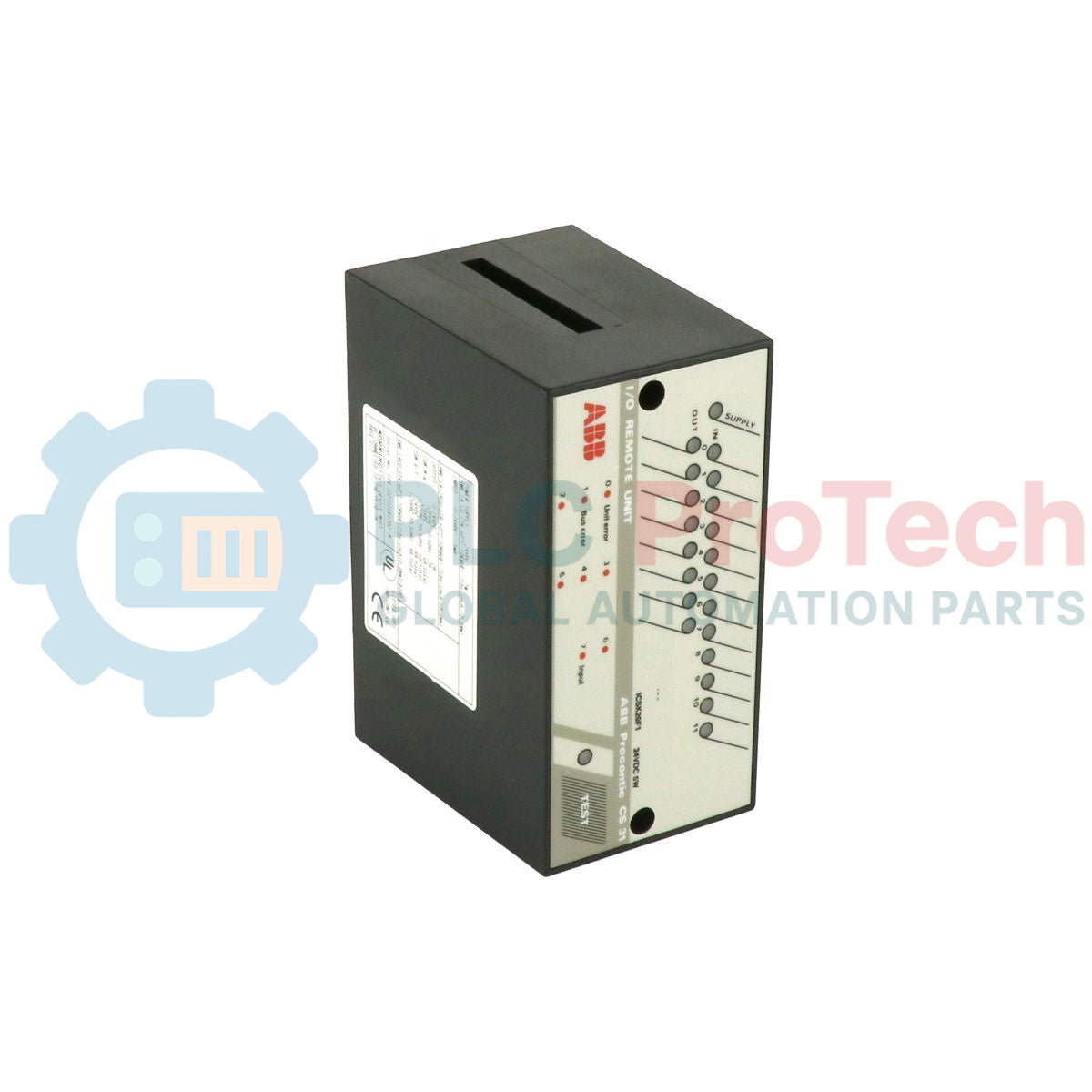

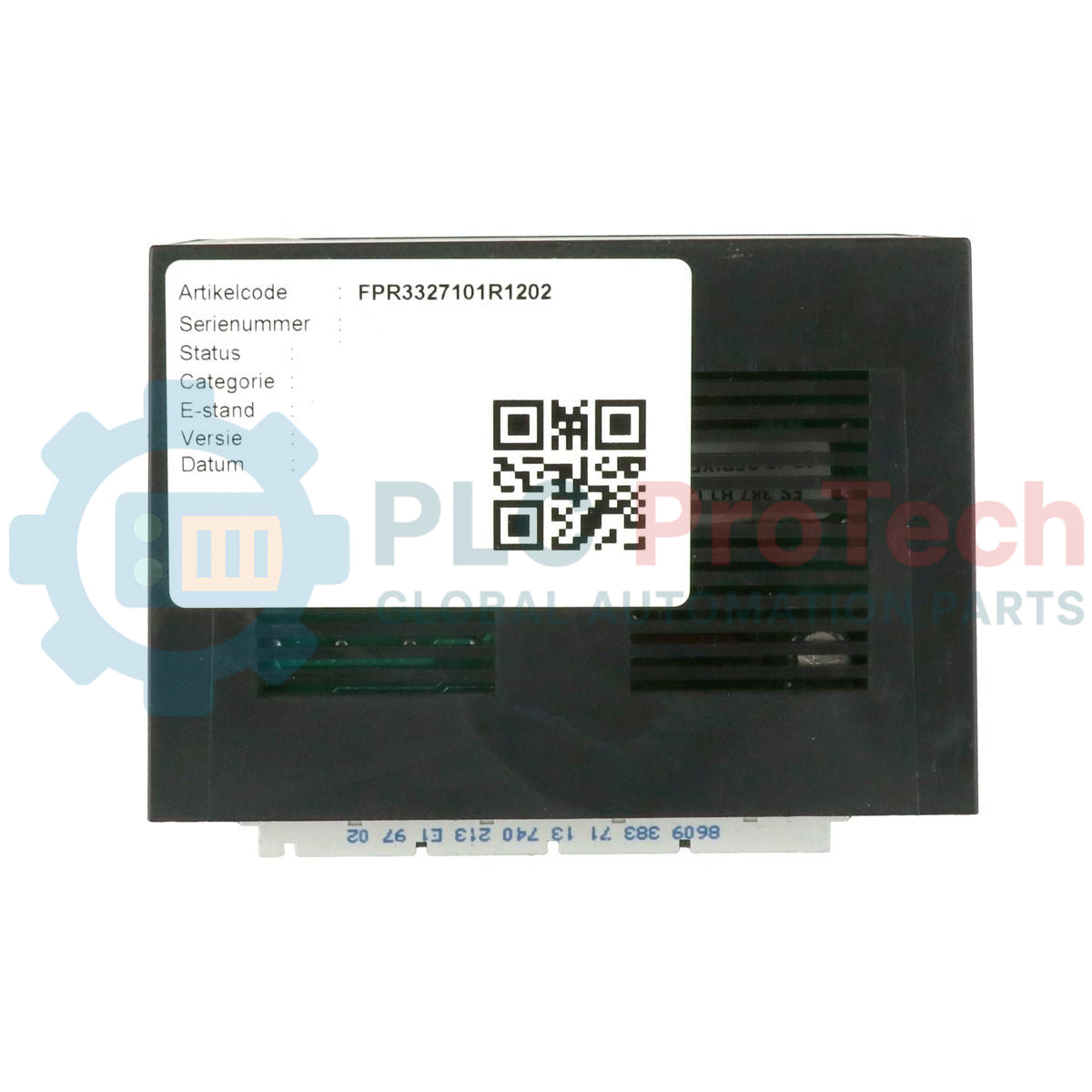

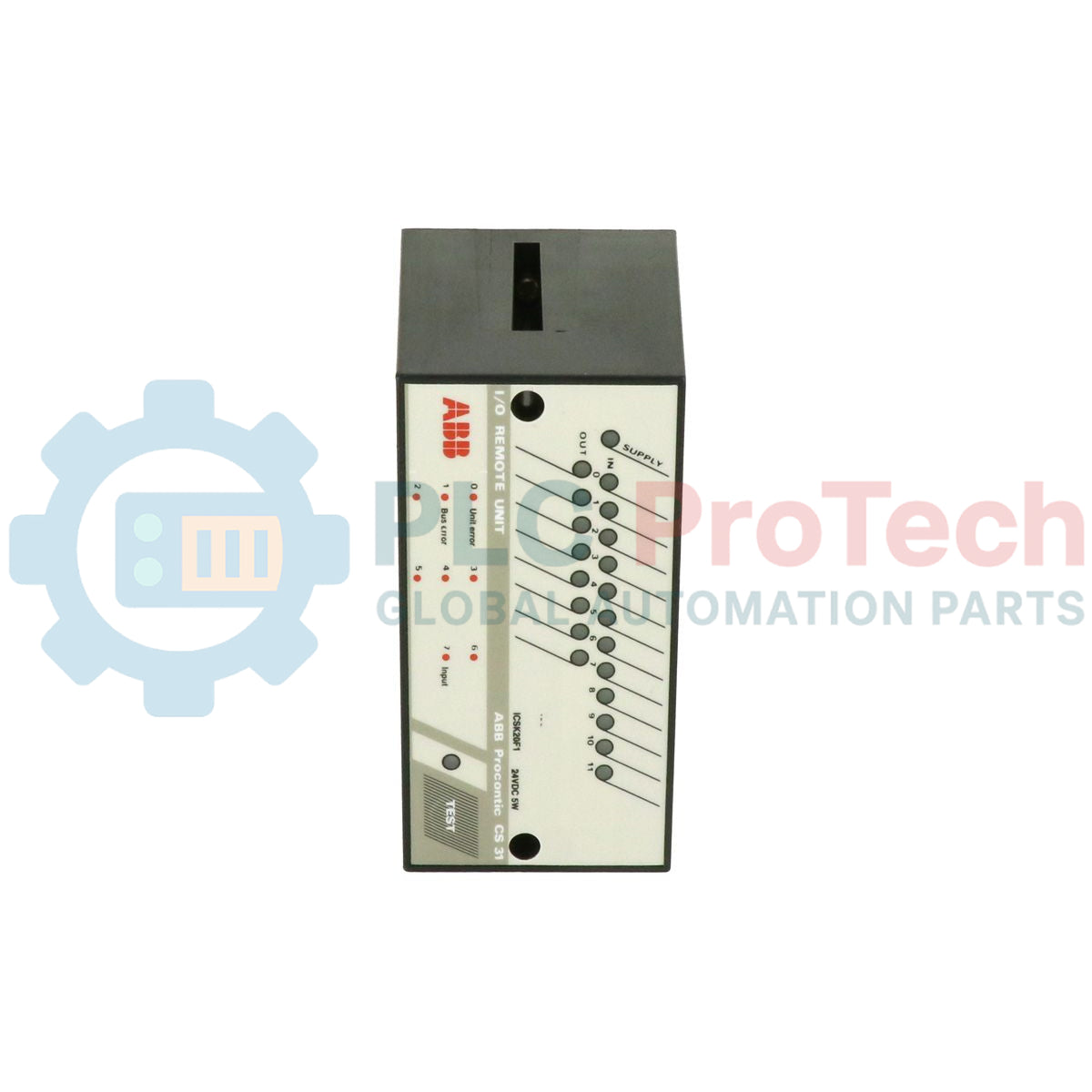

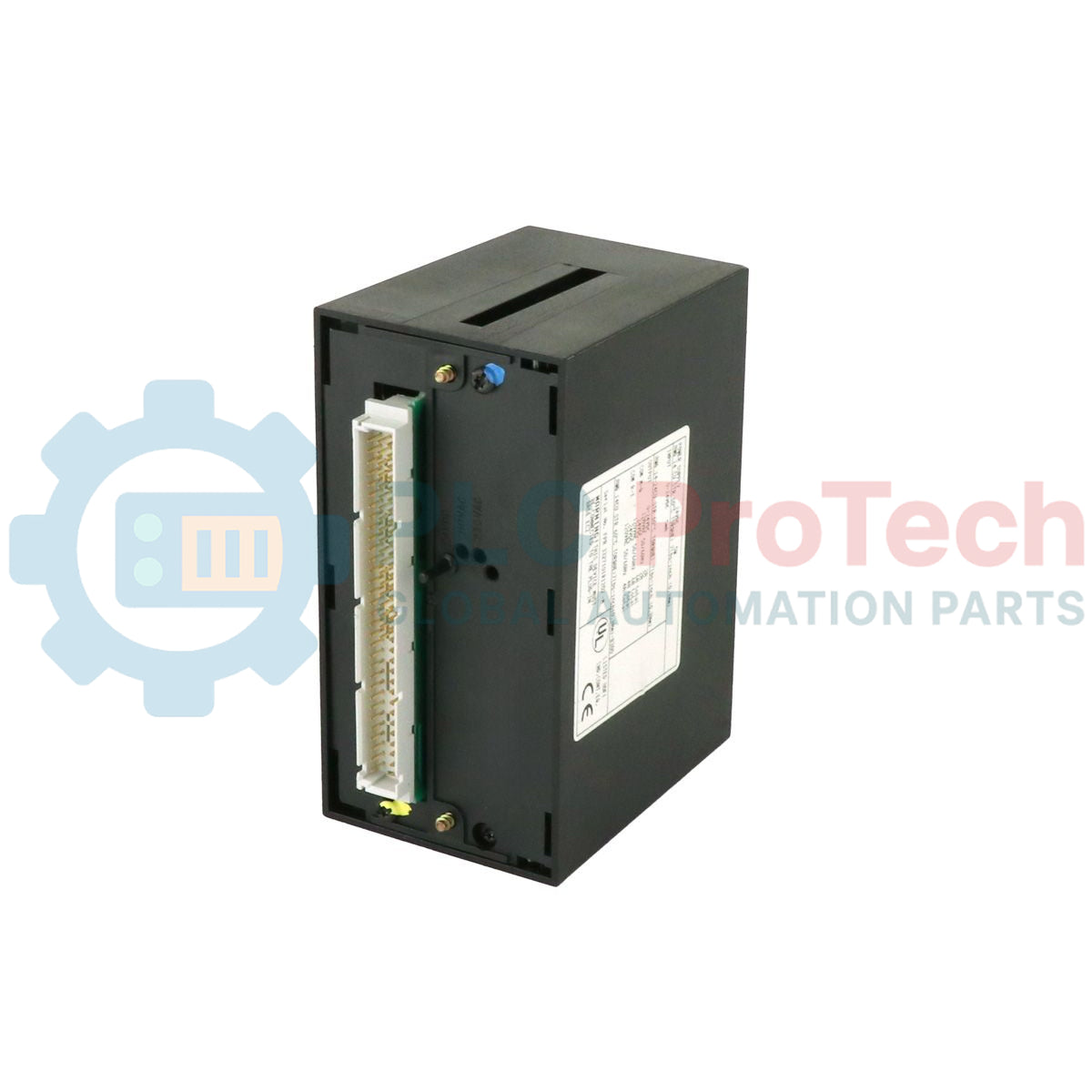

ABB Procontic CS31 ICSK20F1 FPR3327101R1202 Modulo di ingresso/uscita binario I/O remoto

Panoramica del prodotto

ICSK20F1 (FPR 332 7101 R1202) è un’unità I/O remota basata su ABB CS31, progettata per sistemi di controllo industriale a 24 V CC. Integra 12 canali di ingresso digitali e 8 canali di uscita a relè per architetture di automazione distribuita in centrali elettriche, industrie di processo e quadri di controllo per la produzione. Il modulo garantisce un’acquisizione stabile dei segnali e capacità di commutazione in ambienti di controllo di media complessità, dove sono richieste affidabilità e rapidità di risposta.

Questa unità è ampiamente utilizzata nei sistemi ABB Procontic CS31 legacy. Supporta la gestione di segnali misti, combinando ingressi non isolati con uscite a relè dimensionate per carichi di commutazione industriali. Nei processi continui, contribuisce a mantenere stabile la logica di controllo riducendo al contempo la complessità del cablaggio e i guasti nelle interfacce di campo.

Architettura dei segnali e configurazione delle varianti

La serie FPR 332 7101 definisce varianti hardware specifiche per tensione, destinate a diverse regioni industriali e standard di controllo.

• R1202: configurazione di ingresso/uscita binaria a 24 V CC

• R0206: variante a 230 V CA per i sistemi elettrici europei

• R0204: variante a 120 V CA per installazioni nordamericane

La piattaforma ICSK20F1 funziona come nodo I/O remoto CS31 e si integra con architetture di espansione come ICSMK-CS31, abbinato ai moduli di ingresso XI16E1 e ai moduli di uscita XO08R1, per strategie di sostituzione moderne.

Struttura funzionale principale:

• 12 ingressi digitali non isolati da 24 V CC

• 8 uscite a relè con portata fino a 250 V CA / 2 A

• Compatibilità con la comunicazione su bus CS31

• Espansione modulare tramite blocchi di estensione degli ingressi/uscite

• Progettata per architetture PLC distribuite a rack

Specifiche tecniche

Domande frequenti tecniche

FPR 332 7101 R1202 è compatibile con i moduli di estensione CS31?
Sì, supporta l’architettura CS31 e può essere migrato a ICSMK-CS31 con moduli di estensione.

Questa unità può sostituire i più recenti moduli I/O ABB S800?
No, non esiste una sostituzione diretta. È necessaria una migrazione tramite moduli di interfaccia e moduli di estensione.

Cosa succede se viene utilizzata la variante con tensione errata?
La selezione di una tensione errata può danneggiare i circuiti dei relè e gli stadi di protezione degli ingressi.

Questo modulo è ancora disponibile presso ABB?
È obsoleto, ma è ancora disponibile tramite i canali dei ricambi industriali.

Guida tecnica all’installazione

• Verificare il suffisso della tensione (R1202, R0206, R0204) prima dell’integrazione nel sistema, per evitare guasti sul campo.

• Utilizzare cavi schermati per i canali di ingresso in ambienti ad alta rumorosità, come i centri di controllo dei motori.

• Mantenere una corretta messa a terra tra il bus CS31 e la terra del quadro per ridurre i disturbi di comunicazione.

Nelle installazioni soggette a vibrazioni elevate, come le stazioni di compressione, fissare le guide di montaggio con staffe di bloccaggio. Evitare di superare i limiti di carico dei relè per prevenire il deterioramento dei contatti. Per gli aggiornamenti di sistemi legacy, combinare l’unità con moduli di estensione moderni per una migrazione graduale senza arrestare completamente il sistema.
