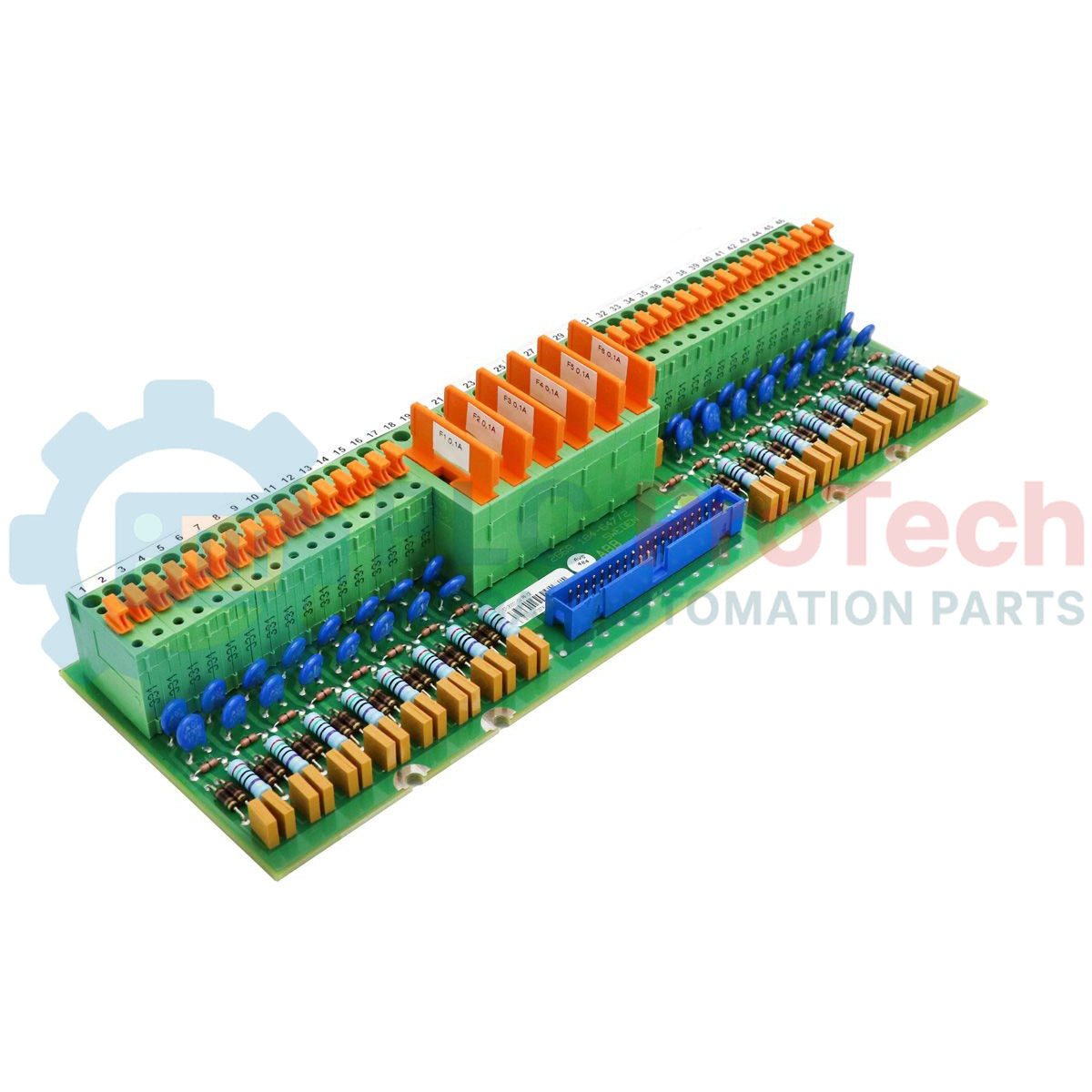

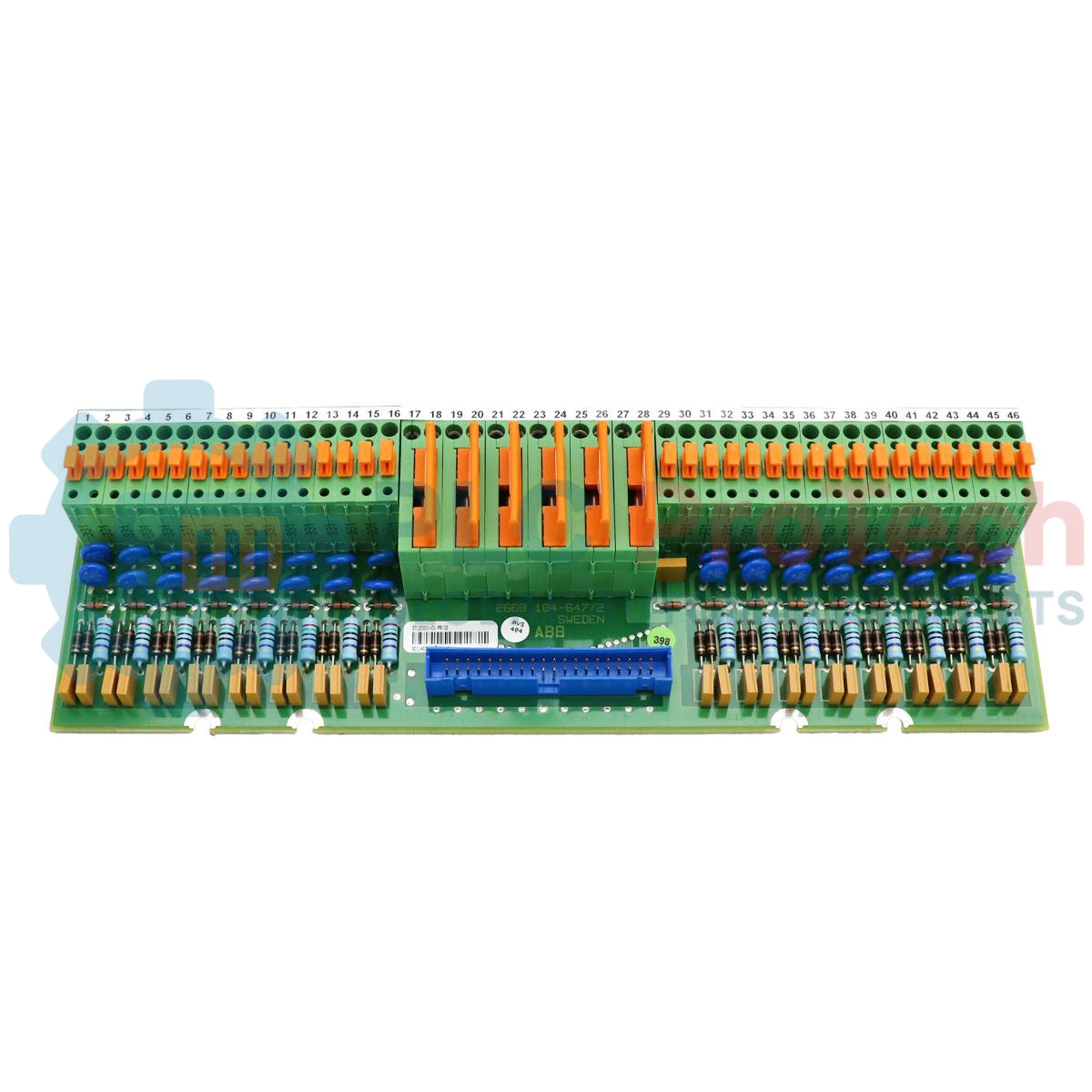

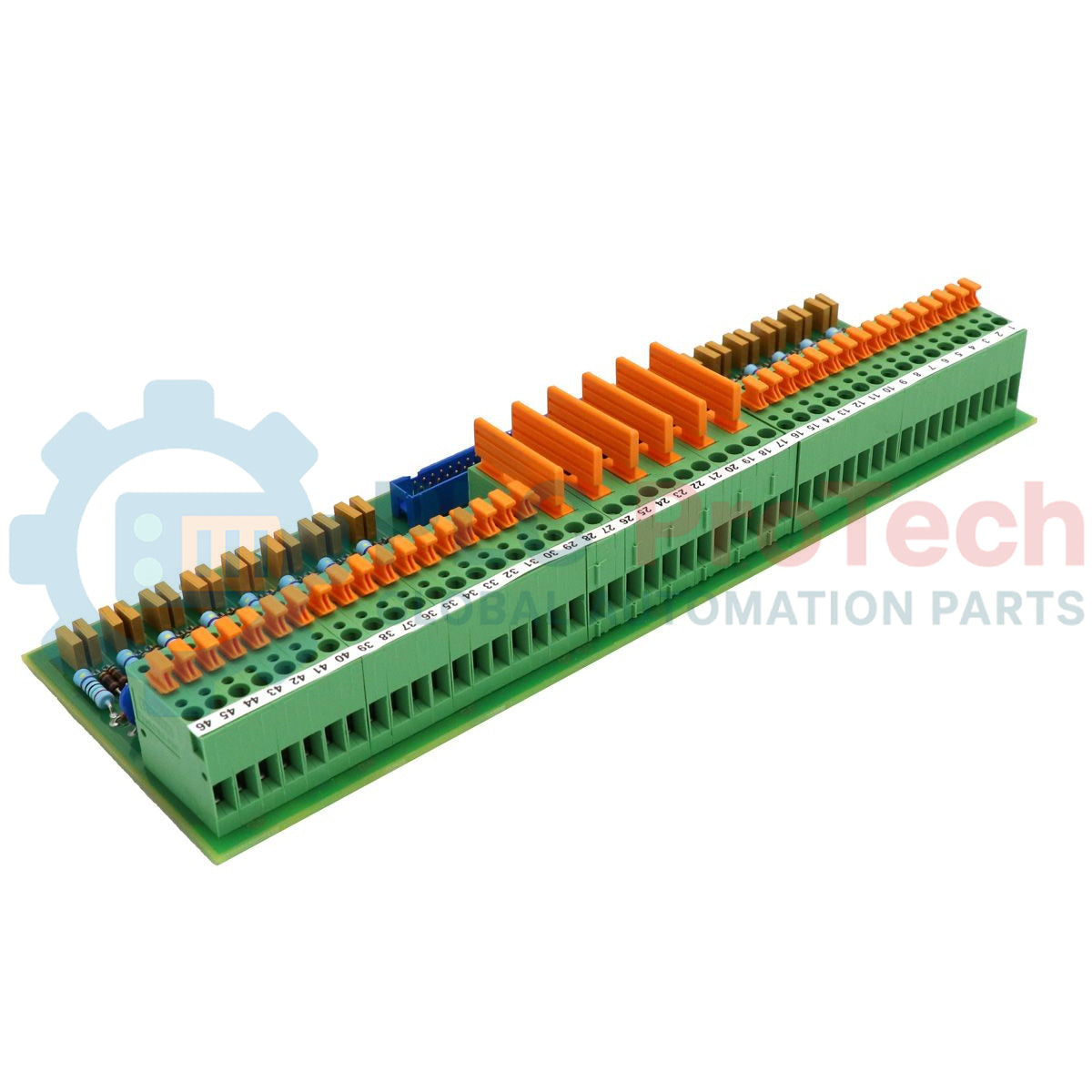

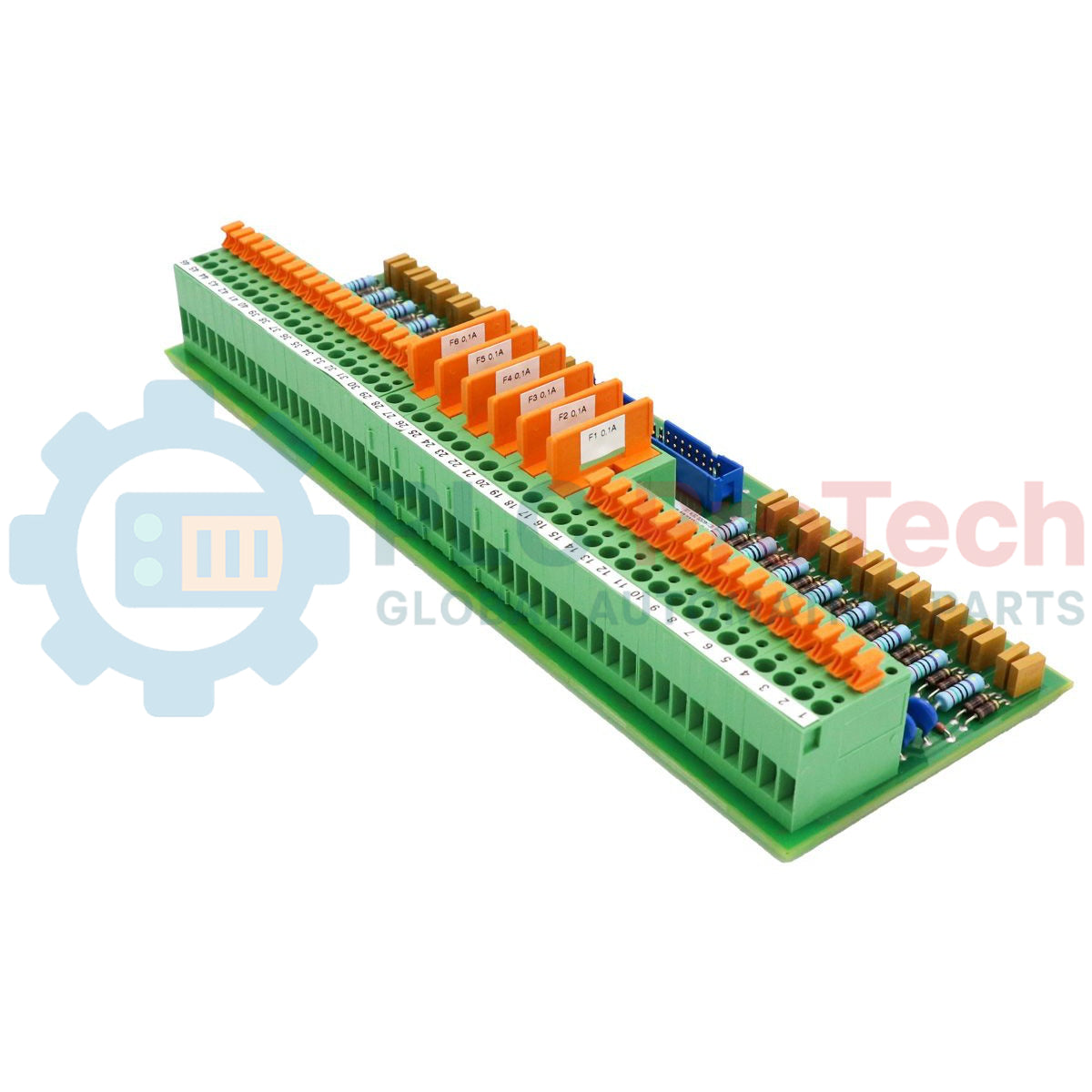

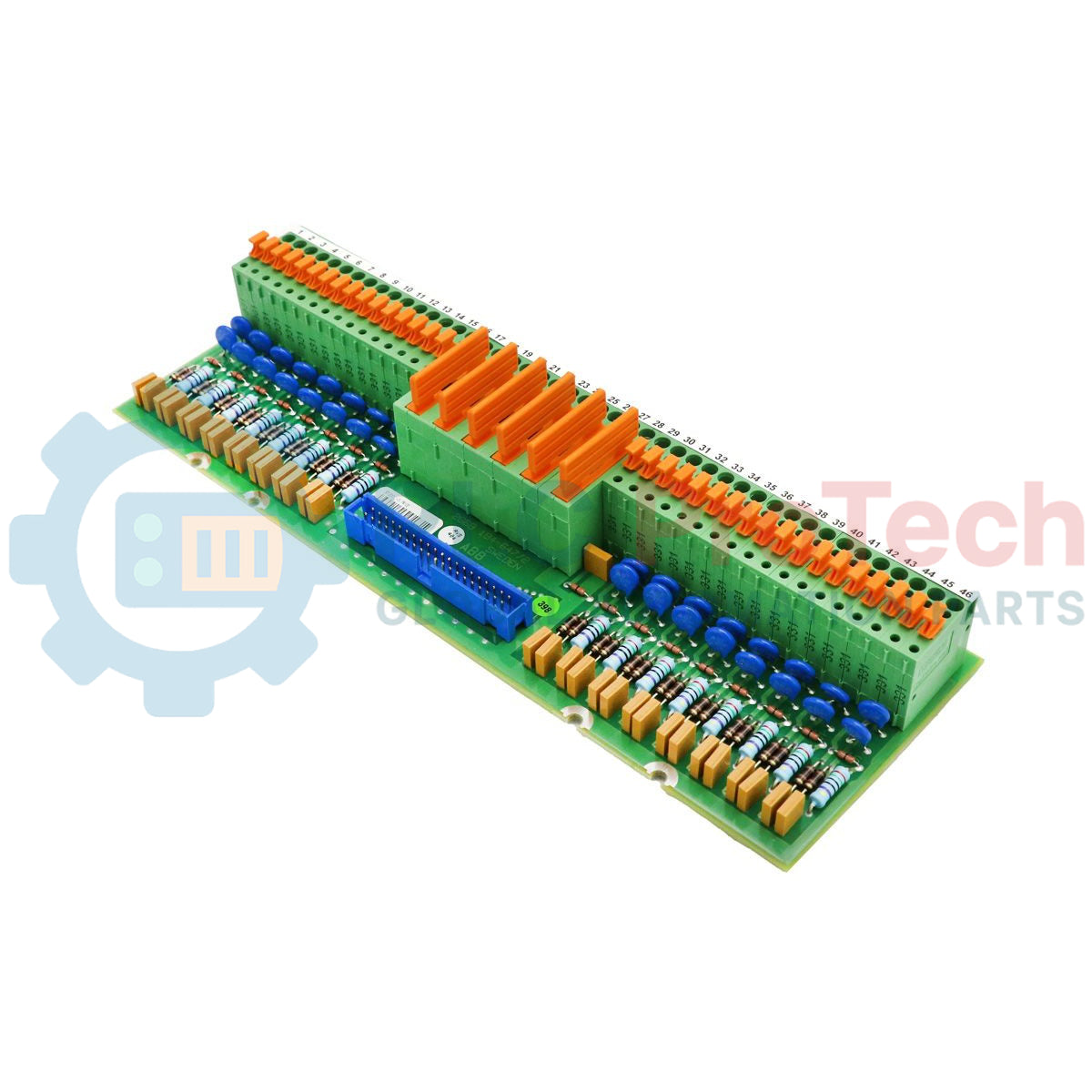

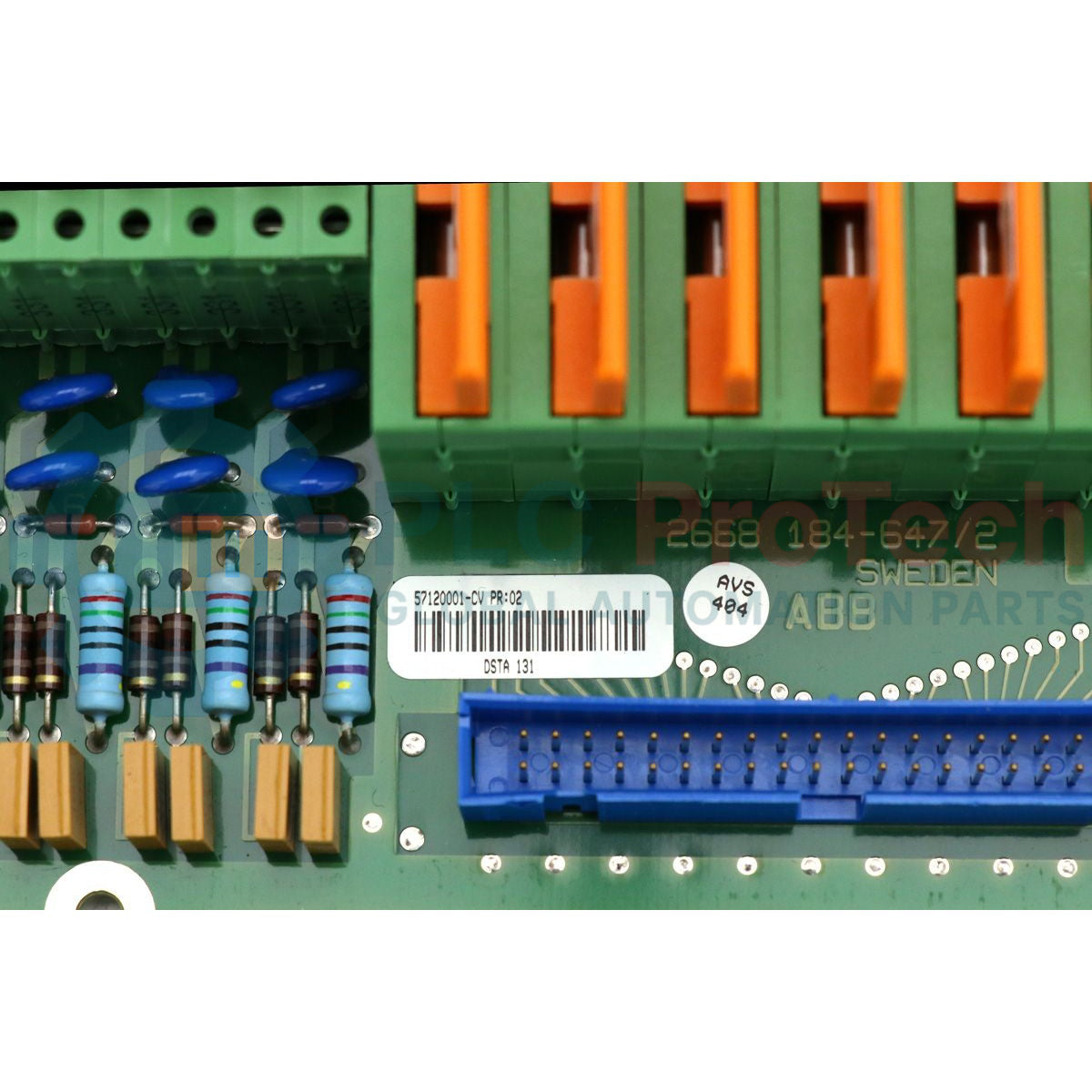

ABB DSTA 131 57120001-CV Unità di collegamento S100 I/O per scheda AI

Descrizione

Il DSTA 131 (ID prodotto: 57120001-CV) è un componente dedicato di terminazione di campo e interfaccia di processo a 16 canali, configurato per il sottosistema S100 I/O negli ambienti di controllo ABB legacy e attivi. Questo blocco di connessione collega la strumentazione analogica a livello di campo direttamente alle schede Analog Input montate su rack tramite cavi multicore di sistema standardizzati.

In qualità di interfaccia elettrica di precisione, il DSTA 131 fornisce conversione e tracciamento del segnale ad alta precisione mediante resistori shunt dello 0,1% integrati, disposti in una topologia di misura differenziale. Questa specifica configurazione elettrica sopprime il rumore elettrico di modo comune e le variazioni di diafonia nelle reti di campo ad alta densità. Il modulo assicura l'instradamento locale dei circuiti di corrente e il contenimento dei guasti da sovracorrente tramite percorsi di protezione dedicati collegati a un'architettura esterna con fusibile di ricambio da 1 A, garantendo la disponibilità a lungo termine dell'hardware nei sistemi modulari di controllo dei processi industriali.

Caratteristiche

• Dispone di 16 canali di ingresso ottimizzati per elaborare simultaneamente i percorsi dei segnali degli strumenti analogici di campo.
• Integra resistori shunt ad alta precisione dello 0,1% per mantenere un'eccellente linearità di misura e stabilità termica in condizioni di carico continuo del circuito.
• Utilizza un'architettura a ingresso differenziale progettata per contrastare il rumore elettrico di modo comune lungo distanze di linea estese.
• Integra percorsi di protezione dei circuiti standardizzati collegati a un'infrastruttura con fusibile di ricambio da 1 A sostituibile in campo.
• Progettato per l'integrazione fisica diretta con gli assemblaggi delle unità di terminazione I/O S100, a supporto di architetture di controllo multipiattaforma.

Applicazioni

• Array di terminazione per strumentazione multicanale che elaborano circuiti di corrente standard in impianti di raffinazione petrolchimica, cartiere e impianti metallurgici.
• Reti di instradamento dei segnali che collegano trasmettitori analogici remoti di campo ai rack di processo centralizzati Advant Controller 450 e MasterPiece 200.
• Installazioni di aggiornamento del sistema che utilizzano strutture bus legacy 800xA o Compact Product Suite collegate a componenti S100 I/O.

Specifiche tecniche

Linee guida per l’installazione

• Spazio libero per il montaggio nel pannello: installare l’unità all’interno di armadi industriali puliti di marshalling, verificando che lo spazio in profondità sia sufficiente per l’ingombro meccanico obbligatorio della scheda di 324 mm senza comprimere i cavi di campo collegati.
• Fissaggio antitrazione dei cavi: ancorare tutti i cavi multipolari dei trasmettitori di campo in ingresso alle barre di messa a terra dell’involucro prima di serrare i singoli conduttori sui punti della morsettiera, per evitare torsioni meccaniche localizzate.
• Gestione del drenaggio delle schermature: collegare le schermature esterne dei cavi di strumentazione alla barra di messa a terra pulita designata nell’armadio, per ridurre al minimo l’ingresso di interferenze a radiofrequenza lungo i percorsi di misura differenziale ad alta precisione.
• Politiche di manutenzione dei fusibili: verificare che le sostituzioni dei fusibili bruciati durante il funzionamento corrispondano rigorosamente ai parametri tecnici OEM originali, utilizzando esclusivamente componenti di ricambio 1 A (3BSC770001R14) specificati.

Conformità e certificazioni

• Informazioni RoHS: conforme alla direttiva UE 2011/65/UE
• Categoria RAEE: 5. Apparecchiature di piccole dimensioni (nessuna dimensione esterna superiore a 50 cm)

Domande frequenti

• Qual è la funzione principale dei componenti shunt integrati da 0,1%?

  Le resistenze shunt ad altissima precisione riducono gli ingressi dei loop di corrente di campo per generare riferimenti di tensione proporzionali, consentendo alla scheda di ingresso analogico compatibile di campionare i valori analogici con elevata linearità.

• Con quali famiglie di sistemi di controllo ABB è nativamente compatibile questo blocco di connessione?

  Il modulo è progettato per l’architettura I/O S100 e si interfaccia con i sistemi Advant Controller 450, MasterPiece 200/1, 800xA e Compact Product Suite che utilizzano moduli I/O S100 compatibili.

• In che modo la configurazione differenziale contribuisce al filtraggio del rumore del segnale?

  Monitorando la differenza elettrica tra due linee di segnale isolate, invece di riferirsi a un ritorno di massa singolo condiviso, la scheda respinge il rumore induttivo parassita o le differenze di tensione che si verificano lungo i cavi a lunga distanza.

• È possibile sostituire o ricablare indipendentemente i singoli canali dell’unità?

  Sì, la disposizione dei terminali consente di modificare o ricablare singole coppie di loop sul gruppo morsettiere senza compromettere i percorsi fisici di terminazione delle connessioni di processo attive adiacenti.
