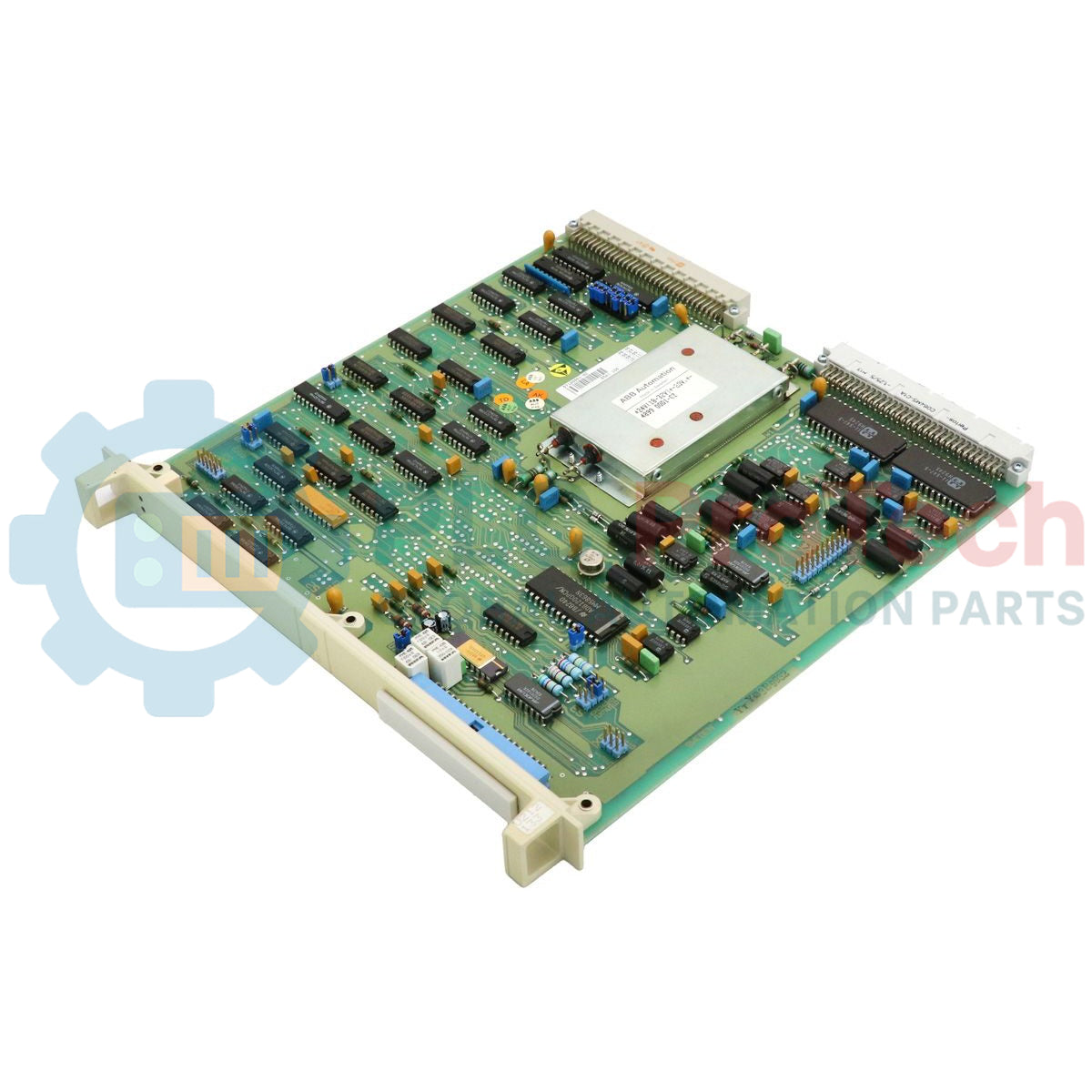

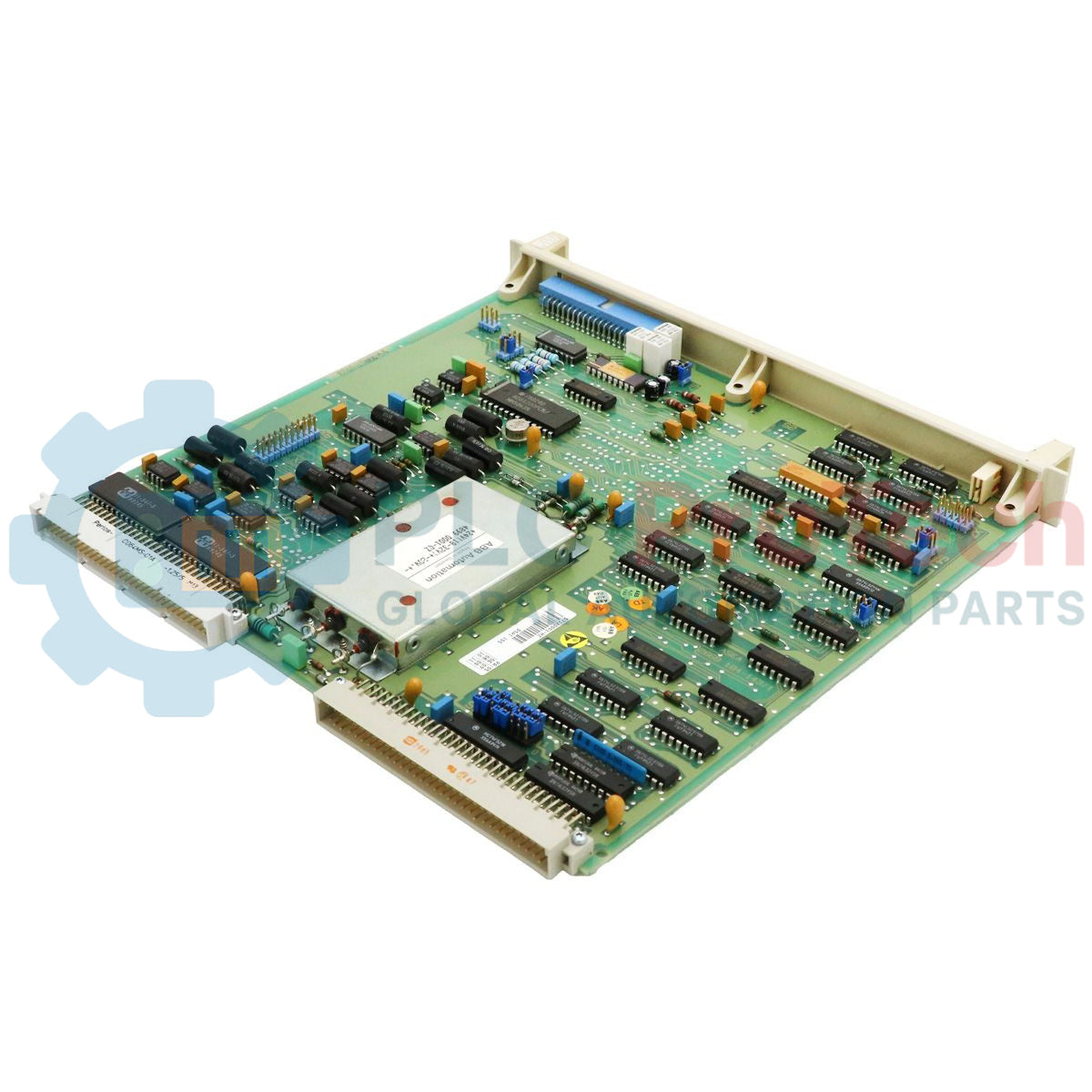

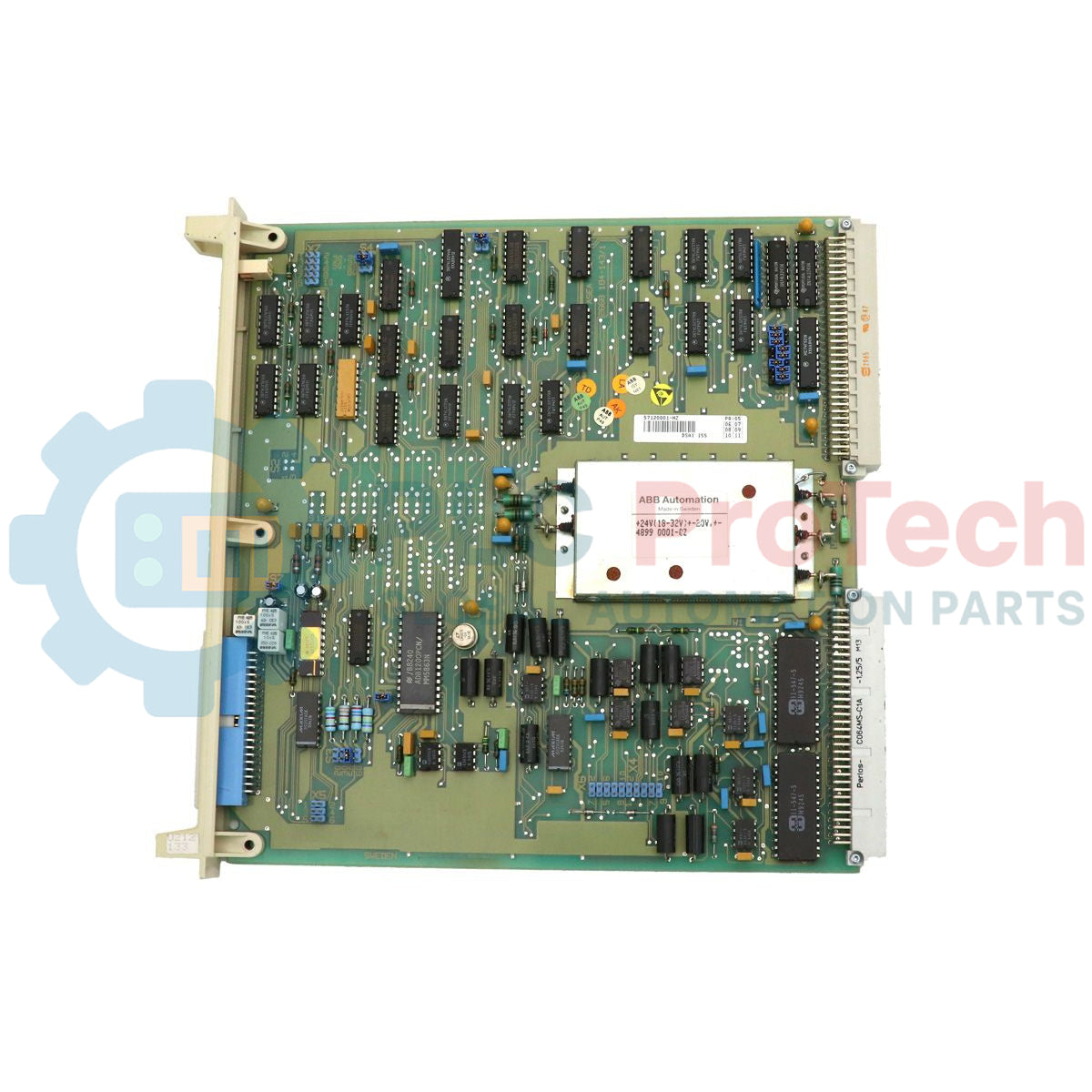

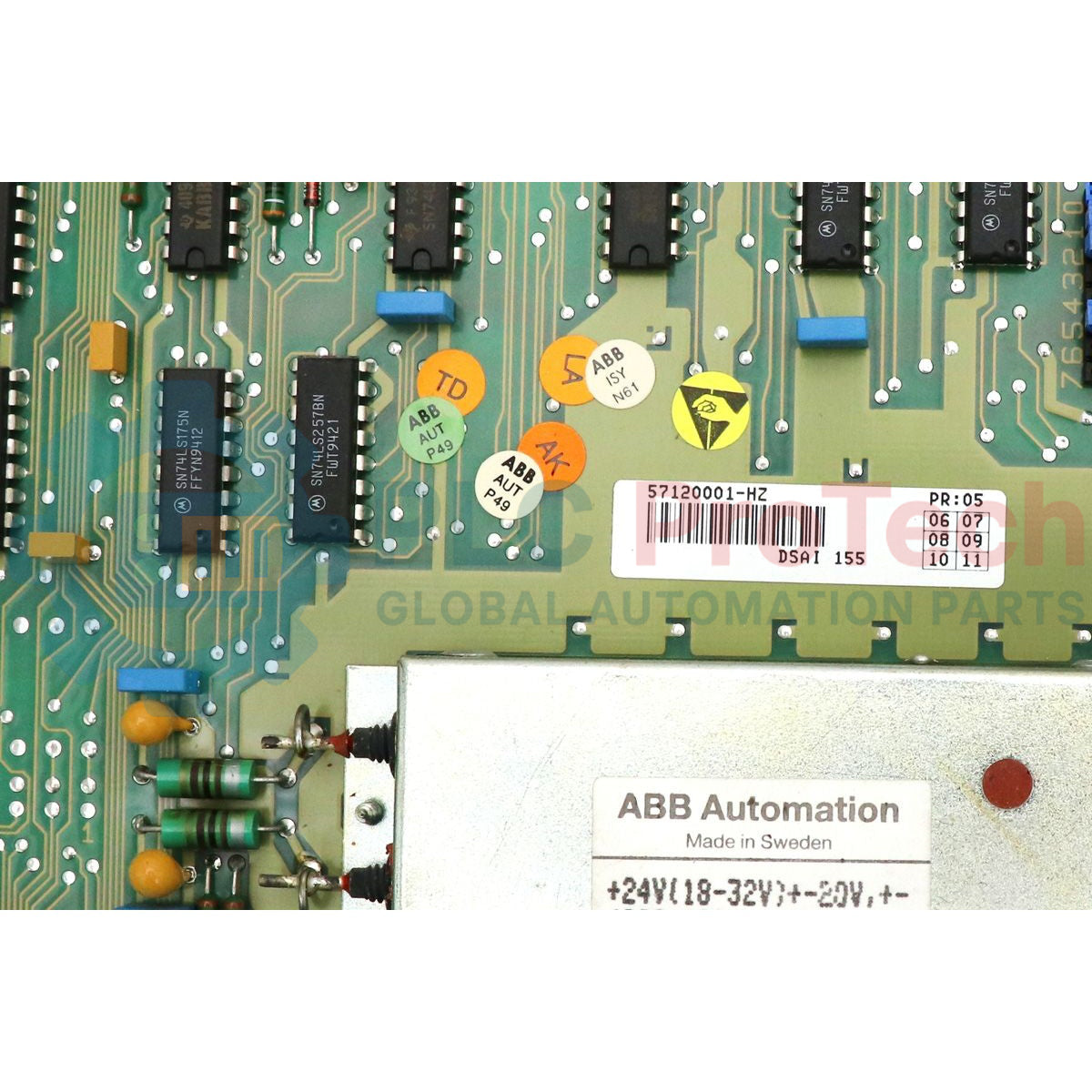

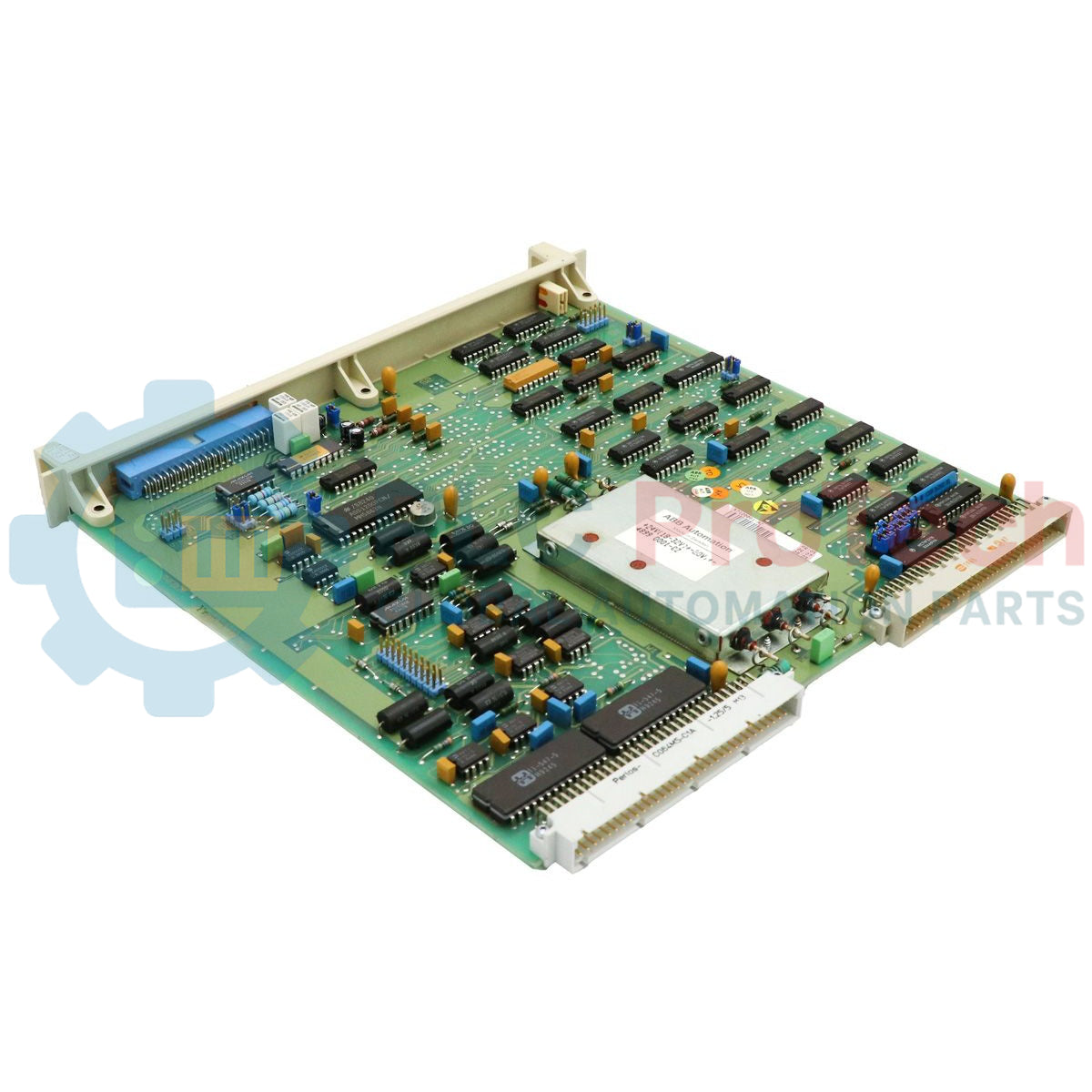

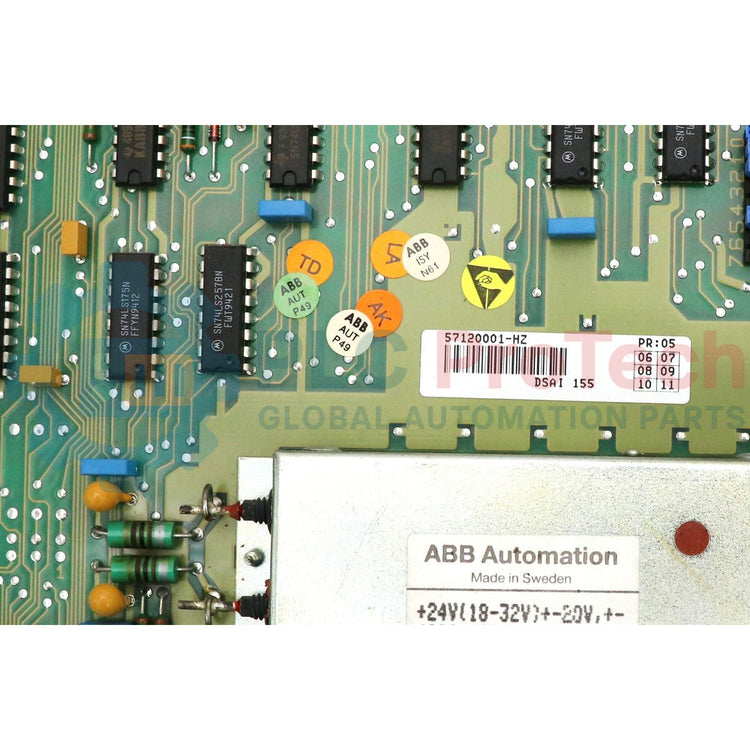

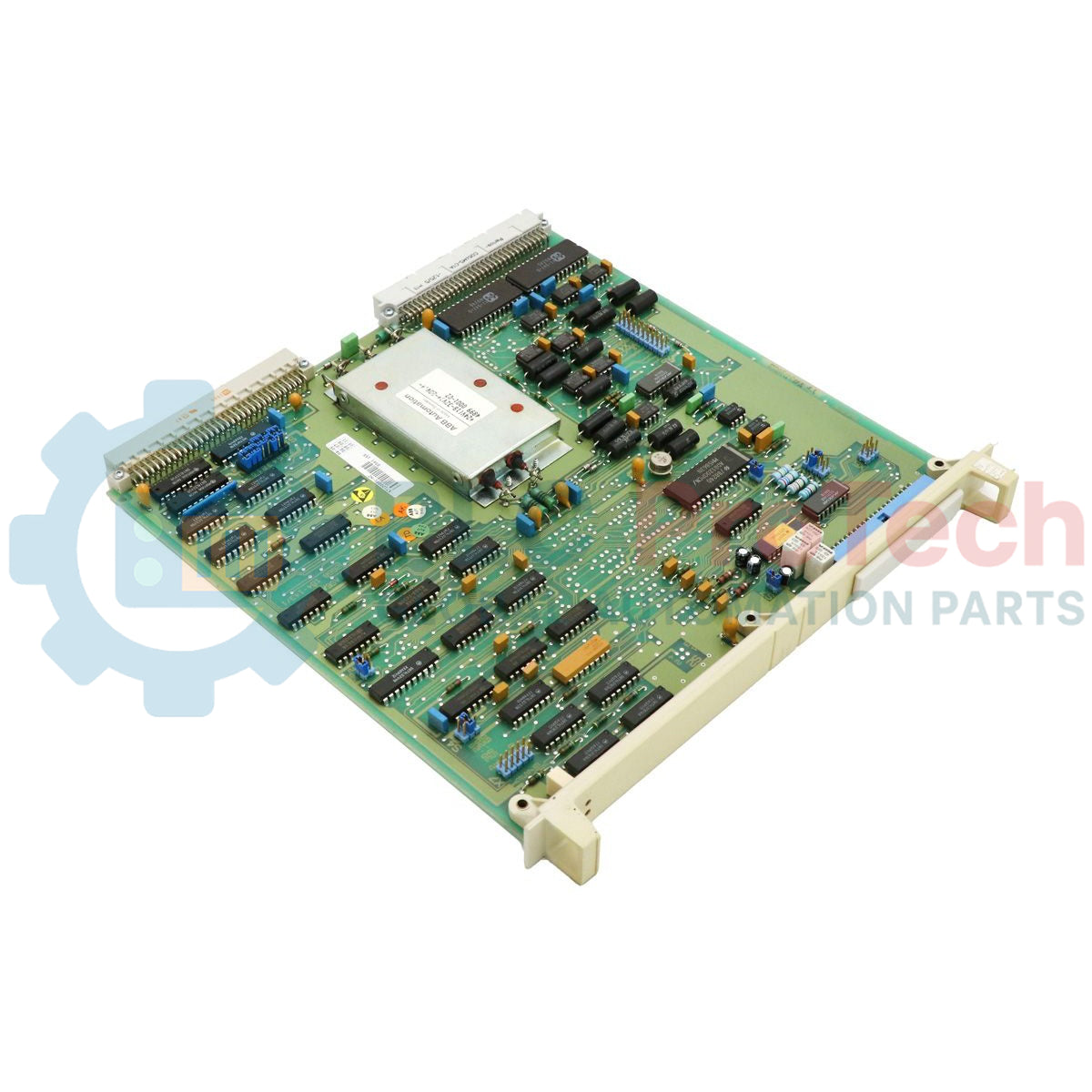

DSAI 155A ABB Modulo per termocoppie a 14 canali S100 I/O 3BSE014162R1

Panoramica del prodotto

Il DSAI 155A (DSAI155A) è un modulo di ingresso analogico ad alta precisione progettato specificamente per il monitoraggio della temperatura basato su termocoppie nei sistemi di controllo ABB Advant Master e Advant OCS. Operando come componente critico del rack I/O S100, questo modulo a 14 canali è progettato per ambienti industriali ad alta disponibilità, come centrali termoelettriche, impianti di fusione metallurgica e processi petrolchimici. Fornendo un'interfaccia diretta per diversi tipi di termocoppie, il DSAI 155A elimina la necessità di trasduttori esterni, riducendo così le interferenze del segnale e la complessità hardware. La sua integrazione nel Advant Controller 450 (AC450) garantisce una rapida elaborazione dei dati termici, essenziale per mantenere stabile il forno e prevenire il surriscaldamento delle apparecchiature nelle applicazioni mission-critical.

Configurazione tecnica

Il DSAI 155A è una scheda di ingresso analogico specializzata che utilizza 14 canali dedicati ai segnali delle termocoppie, integrati da 2 canali di riferimento per la compensazione della giunzione fredda (CJC).

• Architettura degli ingressi: Il modulo supporta ingressi differenziali per ridurre al minimo il rumore di modo comune, una caratteristica fondamentale per la misurazione dei piccoli segnali in millivolt provenienti dalle termocoppie in ambienti elettricamente rumorosi.

• Compensazione della giunzione fredda: La logica integrata supporta gli ingressi di riferimento della giunzione fredda, garantendo letture della temperatura accurate indipendentemente dalle variazioni ambientali nel punto di connessione dei terminali.

• Interfaccia del bus di sistema: Occupa un singolo slot nel rack I/O S100 e comunica tramite il backplane parallelo ad alta velocità tipico della serie Advant Master.

• Robustezza: Progettato per soddisfare i requisiti di lunga durata dei sistemi DCS legacy, il modulo dispone di filtraggio di alta qualità e protezione dalle sovratensioni su tutti i 14 canali.

Specifiche tecniche

Domande frequenti tecniche

Il DSAI 155A richiede un sensore di riferimento esterno per garantire la precisione della temperatura?

Sì, per misurazioni ad alta precisione, il modulo utilizza canali di riferimento, generalmente collegati a un sensore PT100 o simile sull'unità di terminazione, per eseguire la compensazione della giunzione fredda e garantire che la conversione da millivolt a temperatura tenga conto della temperatura dei terminali.

Questo modulo è compatibile con le più recenti direttive RoHS 2011/65/UE?

Questa specifica parte è esente dall'ambito di applicazione della direttiva 2011/65/UE, in conformità alle esenzioni specifiche per i sistemi di controllo dei processi industriali (Advant Master). Consultare il documento ABB 3BSE088609 per la dichiarazione ufficiale.

Qual è la differenza tra il DSAI 155A e il kit DSAI 155AK02?

Il DSAI 155A è il singolo modulo con scheda a circuiti, mentre DSAI 155AK02 indica generalmente un "kit di ingresso analogico" che può includere il modulo insieme alle unità di terminazione o agli accessori necessari per specifiche configurazioni AC450.

Guida all'ingegneria e all'installazione

• Schermatura e messa a terra: I segnali delle termocoppie hanno una tensione estremamente bassa (mV) e sono sensibili alle interferenze elettromagnetiche. Utilizzare sempre cavi di prolunga schermati a doppino intrecciato e assicurarsi che la schermatura sia collegata a terra solo all'estremità del rack I/O, per evitare anelli di massa.

• Precisione della giunzione fredda: Per ottenere le letture della temperatura più accurate, assicurarsi che i canali di riferimento siano collegati a un sensore di temperatura posizionato il più vicino possibile alle morsettiere fisiche, nel punto in cui i fili della termocoppia passano al cablaggio di sistema in rame.

• Precauzioni di manipolazione: In quanto modulo I/O S100 legacy, il DSAI 155A contiene componenti sensibili alle scariche elettrostatiche. Utilizzare sempre un braccialetto antistatico collegato a terra quando si rimuove il modulo dalla confezione antistatica o durante l'inserimento nel subrack AC450.

• Controllo della calibrazione: Durante la messa in servizio o la sostituzione, verificare i valori di guadagno e offset nel database del sistema Advant Master per assicurarsi che l'interpretazione software corrisponda alle caratteristiche dell'ingresso hardware del nuovo modulo.
